Особенности выбора и эксплуатации резьбонарезного инструмента

Общая информация о резьбонарезании

Выбирая инструмент для нарезания резьбы следует учитывать особенности резьбовых поверхностей. К ним можно отнести следующие моменты:

1. Нарезание витков проводится механическим путем при применении специального оборудования. При снятии металла образуются канавки и витки, которые идеально сочетаются с поверхностью второго элемента.
2. Все применяемые инструменты для нарезания резьбы и технологии можно условно разделить на две категории: ручные и автоматизированные. На протяжении длительного периода использовали станки токарно-винторезной группы.
3. На момент использования ручных инструментов при резьбонарезании нужно использовать смазку. Она существенно продлевает срок службы приспособлений, упрощает сам процесс резьбонарезания.

Нарезание резьбы разными видами плашек

Стоит учитывать, что ручные варианты исполнения имеют внутреннюю поверхность, которая и определяет размеры витков и шах их расположения. В случае обработки на токарно-винторезном станке, параметры будущей резьбовой поверхности определяются подачей и скоростью перемещения суппорта.

Использование плашки

Еще плашки для нарезки называются лерками. Это приспособление для нарезки по сути является гайкой, которую оснастили отверстиями. Они создают кромки для разрезов.
Зависимо от формы лерка для нарезки бывает:

1. круглой;
2. раздвижной;
3. разрезной;
4. цельной.

Используя такое приспособление, как лерка, можно быстро подготовить для соединения трубное изделие любого вида.

Плашку необходимо совмещать с торцевой частью трубного изделия строго перпендикулярно. Если допустить перекос, то появляется вероятность срыва витка, или может измениться диаметр резьбы. И в том, и в другом случае итоговый результат будет неудовлетворительным.

Всю работу с леркой рекомендуют выполнять плавно, не допуская рывков. Осуществляя действие этим приспособлением, следует время от времени смазывать резцы и поверхностную часть резьбы.

По завершении финального витка плашку необходимо вернуть вверх и по резьбе проходятся опять.

Фасонные резцы для нарезания резьбы

При использовании токарно-винторезного оборудования для нарезания резьбы следует подобрать наиболее подходящий резец. Производители выпускают специальные варианты исполнения резцов для нарезки резьбы, которые характеризуются своими определенными особенностями:

1. При производстве создается режущая часть определенной формы. За счет этого образуется канавка требуемой формы.
2. Режущая часть изготавливается из инструментальной стали, которая подвергается закалке. За счет этого при работе исключается вероятность быстрого износа режущей кромки.
3. Применение рассматриваемого метода позволяет обрабатывать поверхности крупных заготовок.

Фасонные резцы

В производственных цехах часто используется именно токарно-винторезный станок, так как плашек и метчиков для работы с заготовками большого диаметра практически нет. Кроме этого, при резьбонарезании возникает серьезная нагрузка.

Ручные инструменты

Ручной резьбонарезной инструмент для труб являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

• Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
• Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

• Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Резьбовые гребенки для повышения производительности труда

Некоторые инструмент для нарезки резьбы характеризуются высокой эффективностью при применении. Примером можно назвать резьбовые гребенки, которые можно использовать для получения витков практически любых размеров. Их достоинствам можно отнести следующие моменты:

1. Простая конструкция.
2. Универсальность в применении.
3. Высокая эффективность.
4. Технологичность.

Резьбовые гребенки

Гребенки представлены многониточными фасонными резцами, которые бывают призматического, круглого и стержневого типа. Чаще всего они применяются для нарезания резьбы с мелким шагом и небольшой высотой профиля.

Какая бывает резьба на трубах

Несмотря на всю простоту оснащения резьбой трубы, без отдельных рекомендаций однозначно не обойтись. Важно уметь различать различные виды резьбы, которая может быть левой, правой, дюймовой и метрической. Левая резьба предполагает при накручивании гайки на болт движение против часовой стрелки. Соответственно, с правой резьбой все обстоит с точностью до наоборот.

Характеристики метрической резьбы:

• Для обозначения конструкционных размеров отдельных элементов используются миллиметры.
• Профиль выглядит, как равносторонний треугольник.
• Шаг резьбы довольно небольшой.

Дюймовая резьба отличается следующими особенностями:

• Единицей измерения для обозначения размеров выступает дюйм.
• Профиль выглядит, как треугольник с одинаковыми бедрами, при угле в вершине 55 градусов.
• Обладает большим размером шага. Профиль дюймовой резьбы довольно крупный, что сообщает резьбе значительные прочные характеристики.

Для каждой резьбы есть свое конкретное предназначение. Однако правую резьбу все же используют гораздо чаще левой.

Метчики, плашки и головки для резьбонарезания

Наибольшее распространение получили ручные инструменты для резьбонарезания. Они могут применяться в промышленности и быту.

Наибольшее распространение получили следующие варианты исполнения:

1. Подобные инструменты применяются для изготовления болтов и шпилек. Подобное изделие представляет собой шайбу круглой формы, внутри которой выступает несколько ребер. Внешняя резьба может формироваться и калиброваться всего за один проход. В продаже встречаются различные варианты исполнения инструментов, при изготовлении применяется закаленная инструментальная сталь.
2. Метчики используются для получения внутренней резьбы. Он также изготавливается при применении закаленной инструментальной стали, которая характеризуется высокой износоустойчивостью. Метчик имеет форму стержня, рабочая часть которого имеет несколько впадин и выступающих граней. За счет этого существенно упрощается процесс резьбонарезания.
3. Специальные головки также могут применяться для проведения рассматриваемой работы. Они могут иметь различные размеры, применяются в паре со специальной державкой.

Метчики

Плашки для нарезания резьбы

Головка для резьбонарезания

Стоимость ручных инструментов невысокая, при этом они характеризуются высокой эффективностью в применении.

Инструменты для ручной обработки – метчик

Нарезка резьбы метчиком на трубе используется для создания резьбы внутри изделий. Этот ряд оборудования составляют инструменты в форме винта. Метчиком на трубе прорезают стружечные канавки. Данный инструмент оснастили хвостовиком, который крепят к станку или воротку. Метчики бывают различных размеров, типов и номеров.
При нарезании применяют комплект, состоящий из пары метчиков. Между собою они разняться показателем глубины прореза. Так, например, первый номер берут для черновой обработки, а второй номер – для чистовой.

Как правильно нарезать витки на водопроводной трубе

Рекомендации по нарезанию витков на водопроводной трубе во многом связаны с тем, какая именно технология применяется. Ручной инструмент для нарезания наружной резьбы должен применяться с учетом следующей информации:

1. Нужно применять смазывающие вещества, которые добавляются в зону резания для снижения степени износа режущей кромки.
2. На момент работы нужно следить за тем, чтобы инструмент был расположен строго перпендикулярно заготовке. При его смещении витки могут быть расположены друг относительно друга неправильно.
3. При резьбонарезаии уделяется внимание тому, чтобы с зоны резания своевременно удалялась стружка.

Нарезание резьбы на водопроводной трубе

Рассматриваемая работа может проводится и в бытовых условиях.

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Работа плашкой

Плашки применяются для обработки наружной цилиндрической поверхности. Среди особенностей ее применения можно отметить следующие моменты:

1. Заготовка закрепляется в тисках. Во время работы она должна находится в неподвижном состоянии.
2. Перед применением инструмента режущая кромка и обрабатываемая поверхность смазываются маслом.
3. Как правило, на торцевой поверхности создается небольшая фаска. Она упрощает процесс навинчивания плашки на обрабатываемую поверхность.
4. Во время работы нужно уделить внимание тому, чтобы плашка не смещалась. Из-за этого резьба может нарезаться неравномерно, ход плашки становится более тяжелым.
5. На 2-3 витка по ходу резьбы делается один оборот в обратном направлении. Подобным образом обеспечивается удаление стружки с зоны обработки, повышается качество получаемой поверхности.

Работа плашкой

После завершения работы проверяется качество рабочей поверхности. Для этого достаточно накрутить гайку, у которой должен быть свободный ход.

Работа клуппом

Для проведения рассматриваемой работы может использовать клупп. Он напоминает плашку, но при этом имеет большие размеры. Зачастую он применяется для нарезания резьбы на трубах, поставляется в специальных наборах с рукоятками. Среди особенностей применения отметим:

1. Клуппом характеризуется высокой эффективностью, поэтому процесс нарезания витков упрощается.
2. Инструкция по использованию плашки и клуппа практически идентична, разница заключается лишь в том, какое усилие нужно прикладывать для получения требуемого результата.

Работа ручным клуппом

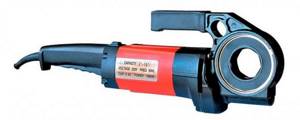

Электрический клупп

Набор для нарезания резьбы зачастую представлен сочетанием насадок различных диаметров. При изготовлении рабочей части также используется износостойкий материал, который не тупится при длительном применении.

Виды оснастки резьбонарезного инструмента

Вы можете решить этот вопрос, ознакомившись с кратким описанием каждого типа инструмента.

Плашка представляет собой гайку с отверстиями по ее осям для режущей кромки и отверстием для отвода стружки. Применяется обычно в быту и ремонтно-строительных работах небольшого объема для нарезания наружной резьбы на трубах.

Метчик применяется для производства внутренней резьбы, используется как в ручном оборудовании, так и устанавливается на станки.

Резец и гребенка изготавливаются обычно из высоколегированной стали и используются в резьбонарезных клуппах и станках для нарезания внутренней и наружной резьбы.

Резьбонарезной клупп с гребенками постепенно вытесняет инструмент с плашкой (леркой) по причине более высокой производительности и универсальности. Клуппы бывают ручные и электрические. Они подходят для нарезания резьбы разной геометрии – метрической, дюймовой, конической, с определенным, в том числе переменным, шагом.

Ручной резьбонарезной клупп легок, компактен, удобен в переноске. Он не зависит от электропитания и доступен по цене.

Электрические клуппы гораздо функциональнее ручных. Они нарезают резьбу быстрее, от мастера не требуется больших физических усилий. Объем выполненных работ за единицу времени увеличивается в разы. Отметим, что по точности нарезания резьбы качественные ручные клуппы не уступают электрическим.
