Основные этапы технологического процесса пайки

Контактно-реакционный

Вид пайки под названием «контактно-реакционный» или «реактивный» означает процесс сплавления при контакте двух деталей из разных металлов.
Происходит фазовый переход металла из твердого в жидкое состояние с последующим отвердением и сплавлением. Часто такое соединение осуществляют через тонкую прослойку, которая нанесена на одну из заготовок гальваническим или иным способом.

Используются легкоплавкие материалы – эвтектики. Так можно соединить серебро и медь, где между деталями будет образован медно-серебрянный сплав. Проводят пайку олова и висмута, серебра и бериллия, графита и стали.

Можно спаивать алюминий с другими материалами через прослойку меди или кремния. Соединение получается прочным, время пайки занимает доли секунд.

ПЕРЕЧЕНЬ ОСНОВНЫХ И ВСПОМОГАТЕЛЬНЫХ МАТЕРИАЛОВ,

разрешенных для использования при выполнении операций облуживания или пайки

Конкретные материалы для облуживания или пайки указаны для каждого изделия в операционных картах технологического процесса.

• Проволочный припой ПРв КР1 или ПРв КР2 ПОС 61 ГОСТ 21930-76,Ø 1 мм, Ø2 мм.
• Одноканальный трубчатый припой ПОС 61Т1А ГОСТ 21930-76, Ø 1 мм, Ø 2 мм.
• Многоканальный трубчатый припой с флюсом, не требующим отмывки, SN62 Х39 ф. Multicore Solders (на основе сплава SN 62, серебросодержащий), Ø 0,56.
• Многоканальный трубчатый припой с флюсом, не требующим отмывки, SN60 Х39 ф. Multicore Solders (на основе сплава SN 60), Ø 0,7 мм, Ø 1,2 мм.
• Многоканальный трубчатый припой с флюсом, не требующим отмывки, JM-20 ф. Koki (на основе сплава SN 60), Ø 0,8 мм, Ø 1,0 мм, Ø 1,2 мм.
• Многоканальный трубчатый припой с флюсом, не требующим отмывки, 60EN Crystal 502 ф. Multicore Solders(на основе сплава SN 60), Ø 1,2 мм.
• Многоканальный трубчатый припой с флюсом, не требующим отмывки, CW-801 ф. Indium (на основе сплава SN 63), Ø 0,8 мм, Ø 1 мм.
• Флюс спирто-канифольный ФКСп ОСТ 4Г 0.033.200.
• Флюс твердый «канифоль сосновая марки «А»» ГОСТ 19113-84.
• Флюс однокомпонентный, не требующий отмывки, Х33-12i (MF-210) ф. Multicore Solders илиWF-9942 ф. Indium.
• Спирт этиловый ГОСТ 18300-87.
• Нефрас С2 80/120 ТУ 38 401-67-108-92
• Промывочная жидкость VIGON EFM ф. Zestron.
• Серебряная оплетка для удаления припоя (внешний проводник кабеля радиочастотного РК-75-1-22 ТУ 16.505.198-91) илимедная оплетка DESOLDERING WICK или аналогичная.
• Кисть филеночная круглая КФК № 8, № 12 ГОСТ 10597-87.
• Кисть филеночная плоская КФП № 8, № 12 ГОСТ 10597-87.
• Кисть художественная КХЖК № 1, № 3 «белка» ОСТ 17880-80.
• Обрезки х/б арт. 361 ГОСТ 4644-75.
• Перчатки трикотажные с полимерным покрытием типаМультекс код Пер 306 по каталогу ф. Тракт.
• Антистатические перчатки ESD CLOVES 8745 PVCB 6.
• Паста ТТС-LF или аналогичная для очистки и лужения наконечников.

Ультразвуковая пайка

Еще один современный высокотехнологичный способ пайки, разработка которого была вызвана необходимостью устранения целого ряда характерных недостатков электрохимических методов соединения. Ключевой особенностью этой техники можно назвать возможность замены обычного флюса как средства устранения оксидов. Функцию зачистки выполняет энергия ультразвуковых волн, вызывающая процесс кавитации в жидком припое. При этом в полной мере сохраняются задачи термического связующего воздействия со стороны расплава.

Отмечается и превосходство технологии в показателях скорости соединения. Если сравнивать ультразвуковое излучение с эффектом, который дает припой олово-свинец, то интенсивность захлопывания полостей обрабатываемого узла будет выше в несколько раз. Как показывают наблюдения, ультразвуковые волны с частотой 22,8 кГц обеспечивают скорость смыкания припоя на уровне 0,2 м/с.

Есть и экономические преимущества данного метода. Они также связаны с изменением подходов к применению флюсов и припоев. На производствах электротехнических приборов при сборке монолитных конденсаторов, преобразователей тока и других устройств широко применяется металлизация пастами палладия, серебра и платины. Процесс ультразвуковой пайки позволяет заменять драгоценные металлы на более дешевые аналоги без потери в эксплуатационных качествах будущего изделия.

Технология пайки медных труб

Медь легко поддается обработке. Ее не нужно очищать агрессивными средствами. Металл имеет хорошую адгезию с легкоплавкими сплавами. Поэтому подходящий припой не трудно подобрать.

Пайка медных труб водопровода

Соединение деталей из меди выполняется двумя способами. Независимо от варианта не нужно применять дорогие флюсы, так как не происходит бурная реакция с кислородом, когда металл начинает плавиться.

Высокотемпературная пайка

Соединение выполняется при температуре более 450°C и применении припоев из тугоплавких металлов, к которым относится медь и серебро. Метод позволяет получить твердые соединения.

При выполнении высокотемпературной пайки металл размягчается путем его отжига, а охлаждение созданного шва проводится естественным способом. Это позволяет максимально сохранить прочностные свойства меди.

При помощи твердой пайки соединяются изделия, диаметр которых 12-159 мм. Этот метод применяется для газопроводных сетей. Высокотемпературный способ позволяет соединить и водопроводные трубы, диаметр которых превышает 28 мм. Твердый метод также используется, если температура среды в трубопроводах больше 120°C. Высокотемпературный вариант пайки прекрасно подходит для создания отводов в сети отопления без разборки теплового контура.

Низкотемпературная пайка

Этот метод называется мягким соединением. Он осуществляется при температуре меньше 450°C. В процессе применяются припои из легкоплавких металлов, свинец и олово.

Низкотемпературный вариант соединения позволяет создавать швы шириной 7-50 мм. Такие соединения отличаются меньшей прочностью по сравнению со стыками, изготовленными с помощью высокотемпературного метода. Поэтому пайка мягким припоем не применяется для газовых коммуникаций.

При низкотемпературном методе не выполняется отжиг меди. Поэтому прочность металла не изменяется. Мягкая пайка используется при монтаже труб, у которых диаметр 6-108 мм. Этот метод также подходит для водопровода и систем отопления, если температура нагретой среды не превышает 130°C.

— это процесс получения неразъёмного соединения материалов путём их автономного расплавления при смачивании, растекании и заполнении зазора между ними с последующей его кристаллизацией.

Достоинства пайки:

1. Позволяет соединять металлы в любом сочетании;
2. Соединение возможно при любой начальной температуре паяемого металла;
3. Возможно соединение металлов с неметаллами;
4. Паяные соединения легко разъёмные;
5. Более точно выдерживается форма и размеры изделия, так как основной металл не расплавляется;
6. Позволяет получать соединения без значительных внутренних напряжений и без коробления изделия;
7. Повышенная производительность процесса позволяет паять за один приём большое количество изделий;
8. Культура производства; возможна полная механизация и автоматизация.

1 — прикристаллизационный слой переменного химического состава;

2 — диффузионная зона с переменным химическим составом;

3 — участок с изменяемой структурой и свойствами в результате локального нагрева

4 — зона изотермической кристаллизации.

Рисунок 1. Структура паяного соединения

Термины и определения:

Припой

— металл или сплав, вводимый в зазор меду деталями или образующийся меду ними в процессе пайки и имеющий более низкую температуру начала автономного плавления чем паяные материалы.

Паяное соединение

— элемент паяной конструкции, состоящий из:

а) паяного шва и диффузионных зон при общем нагреве;

б) паяного шва из ЗТВ при локальном нагреве.

Галтель паяного шва

— участок паяного шва, образовавшаяся в результате действия капиллярных сил у края зазора на наружных поверхностях соединяемых деталей.

Диффузионная зона

— участок паяного соединения, характеризующийся измененным химическим составом основного материала и образовавшийся в результате диффузии компонентов припоя.

Классификация пайки

Виды капиллярной пайки:

1. Пайка готовым припоем капиллярная пайка, при которой используется готовый припой и формирование шва происходит при его охлаждении.
2. Контактно-реактивная капиллярная пайка, при которой припой образуется в результате контактно-реактивного плавления соединяемых материалов и прокладок.
3. Реактивно-флюсовая капиллярная пайка, при которой припой образовывается в результате выделения металла из флюса.
4. Диффузионная капиллярная пайка, при которой затвердевание паянного шва происходит выше температуры солидуса припоя без охлаждения.
5. Металло-керамическая капиллярная пайка, при которой наполнитель металла керамического припоя образует разветвленный капилляр, удерживающий при пайке жидкую часть припоя вне капиллярного зазора.

Виды некапиллярной пайки:

1. Пайко-сварка осуществляется без расплавления деталей.
2. Сварко-пайка применяется при пайке металлов с разной температурой плавления, при этом металл с наименьшей температурой плавления выполняет функцию припоя.

Все способы пайки подразделяются:

1. По физическим, химическим, электрохимическим признакам, определяющие процесс удаления оксидов с поверхности паяемого металла:
   флюсовая;
2. ультрозвуковая;
3. в активной газовой среде;
4. в нейтральной газовой среде;
5. в вакууме.
6. По виду нагрева:
   450 0С для низкотемпературной пайки;
7. при повышении температуры любые источники нагрева.
8. По отсутствию или наличию давления на паяемые детали:
   без давления;
9. под давлением.
10. По времени нагрева:
    одновременно;
11. неодновременно.

Образование паянного соединения сопровождается спаем между припоем и паянным материалом.

Спай

— переходный слой, образовавшийся в результате смачивания при температуре пайки и последующего взаимодействия на границе «основной металл припой».

Классификация спаев:

1. Бездиффузионный — когда атомы не переходят через границу контакта.
2. Растворно-диффузионный — когда основной металл растворяется в припое и растворяет элементы припоя.
3. Контактно-реакционный — возникает без припоя за счет контактного расплавления основного металла.
4. Дисперсированный — образуется между металлами не дающими между собой химического соединения, не растворимых друг в друге за счет сильного снижения поверхностного натяжения под действием припоя и дисперсированных твердых частиц.

Конструкционные параметры паяных соединений (рисунок 2)

1. Тип соединения;
2. Паяльный зазор;
3. Величина нахлестки;
4. Шероховатость поверхности;
5. Радиус галтельного участка;
6. Угол скоса кромок.

Рисунок 2

Припои и паяльные смеси. Требования предъявляемые к ним:

1. Температура плавления припоя должна быть ниже температуры лавления паяемого металла;
2. Припой должен обладать хорошей жидкотекучестью, смачивать поверхности металлов, растекаться, проникать в узкие зазоры;
3. Припой должен образовывать с соединяемыми материалами сплав, обеспечивать прочную связь;
4. Коррозионная стойкость паяных швов у материала должна быть одинаковой, во избежание электрокоррозии;
5. Температурный коэффициент линейного расширения (ТКЛР) припоя и основного металла должны быть одинаковы во избежание остаточных напряжений и трещин;
6. Припой не должен в значительной степени снижать прочность и пластичность соединяемых материалов;
7. Электропроводность, теплопроводность и другие физико-химические свойства припоя и основного металла не должны сильно отличаться.

Классификация припоев:

1. По химическому составу.
2. По технологическим свойствам:
   самофлюсующиеся припои — которые удаляют окислы с паяемой поверхности без участия флюса;
3. композиционные припои — состоящие из смеси тугоплавких и легкоплавких элементов.
4. По содержанию активирующих компонентов, повышающих смачиваемость.
5. По температуре плавления:
   низкотемпературные (температура плавления припоя меньше 450 0С);
6. высокотемпературные (температура плавления припоя больше 450 0С).
7. По сортаменту:
   пластичные припои:
   полоса;
8. фольга;
9. проволока.
10. хрупкие припои:
    прутки;
11. отливки;
12. порошки;
13. пасты;
14. сетка;
15. стружка;
16. кольца;
17. брикеты.

Классификация флюсов:

1. По температурному признаку:
   низкотемпературные;
2. высокотемпературные.
3. По природе растворителя:
   водные;
4. неводные.
5. По природе активаторов:
   низкотемпературные:
   галогенидные;
6. фторборидные;
7. боридноуглекислые.
8. высокотемпературные:
   канифольные;
9. фторидные;
10. стеариновые;
11. кислотные;
12. гидрозиновые;
13. аниминовые.
14. По механизму действия:
    защитные;
15. химического действия;
16. электохимического действия;
17. реактивные.
18. По агрегатному состоянию:
    твердые;
19. жидкие;
20. пастообразные.

Механизмы флюсования:

1. Химические реакции компонентов флюса с окислом:
   образование восстановления металла;
2. образование легких комплексных соединений.
3. Электрохимические реакции — ионные разрушения основного металла.
4. Вследствие физических процессов, в результате химических реакций.

Состав флюсов:

1. Основа, которая растворяет продукты флюсования (бура, хлориды легких металлов, бура + борный ангидрид);
2. Растворители окисной пленки (фториды);
3. Активные реагенты (соли тяжелых металлов, окислы, дающие комплексные соединения).

Флюсы подразделяются на 4 группы:

1. На основе канифоли и других органических соединений (для низкотемпературной пайки, когда трудно промыть деталь после пайки);
2. На основе хлористых соединений (для пайки легкоплавких металлов имеющих прочную окисную пленку) основа легкоплавкая эвтектика;
3. На основе соединений бора (для пайки чугуна, меди и сплавов на ее основе);
4. На основе фтористых соединений (для пайки сталей аустенитного класса, никеля и сплавов на его основе).

Газовые среды:

1. Вакуум:
   • низкий Р<10-1 мм.рт.ст. — для пайки не применяется;

   средний Р<10-4 мм.рт.ст. — для пайки бронзы, сталей всех классов, никеля;

2. — высокий Р>10-4 мм.рт.ст. — для пайки титана, тантала, циркония, ниобия.

Примечание: Р — степень разреженности. Механизм воздействия вакуума на окисную пленку состоит в снижении парциального давления кислорода на основной металл.

3. Нейтральные среды: инертные, по отношению к основному металлу и припою, газы. Механизм воздействия нейтральной среды на окисную пленку состоит в снижении парциального давления кислорода на основной металл.
4. Активные (восстановительные) среды: активные (водород, азот (аммиак при температуре 650 0С разлагается на азот и водород). Механизм воздействия активной среды на окисную пленку состоит в химическом взаимодействии активного газа с оксидами основного металла.

Инфракрасные станции и фены

Модели термовоздушного паяльного оборудования (фены) используются в основном для демонтажа и объемного монтажа микросхем на платах электронных устройств. Очень часто фен входит в комплектацию паяльной станции, состоящей еще из электрического паяльника и блока управления.

Паяльная станция позволяет производить установку и контроль параметров инструментов, входящих в нее, обеспечивая высокое качество шва.

Нередко в состав оборудования для паяльной станции входит стол с возможностью прогрева деталей или монтажных плат снизу.

Эта установка использует инфракрасные источники тепла – лампы, нагревательные элементы. Некоторые конструкции столов для подогрева снабжены кронштейнами и штативами, что позволяет закреплять платы.

Схожим действием с паяльным феном обладает инфракрасное оборудование. С его помощью также можно обеспечить нагрев большой площади, не допуская контакта с элементами микросхем.

Инфракрасные паяльные станции позволяют контролировать паяние и обеспечивать плавное остывание металла. Это дорогостоящее оборудование, которое представляет собой целые вычислительные комплексы с наборами датчиков, процессорами и целым перечнем вспомогательных инструментов.

Промышленная пайка

На предприятиях тяжелой промышленности используются совершенно иные виды паяльного оборудования. Соединение больших деталей и конструкций в промышленных условиях происходит в печах.

В этом случае достигается наиболее высокое качество, так как при использовании печного оборудования можно постоянно контролировать состояние металла, поддерживать необходимую температуру и давление. Защита металла от окисления производится путем введения в камеру печи флюсов.

Печи для пайки различаются по принципу нагрева. Они бывают индукционными, газовыми, электрическими. Подаются и извлекаются заготовки различными способами в зависимости от конструкции печного оборудования. Это может быть ручная подача, ленточный конвейер, шахтная и элеваторная подачи.

В печах с ручной подачей нагрев и остывание деталей, паяльной камеры происходит в пределах одного цикла пайки. После остывания загружаются новые детали. В этой печи легче всего контролировать течение процесса и его продолжительность.

В конвейерном паяльном оборудовании нагрев происходит постоянно, а остывают детали уже после извлечения из камеры. Такие печи используются для создания большого количества одинаковых, серийных изделий.

Шахтные и элеваторные печи используют для изготовления крупногабаритных объемных конструкций, которые собирают прямо в печи и затем производят процесс пайки при полностью контролируемых параметрах.

Вакуумное паяльное оборудование используют для соединения изделий из сильноокисляющихся материалов. Паяные швы, произведенные в таких печах, отличаются чистотой и однородностью, что обеспечивает их прочность.

По причине менее высокой температуры и совершенно иного, чем при сварочных работах, воздействия на металл, паяные соединения более стойки к коррозии и к механическим воздействиям.

Пайка металлов, сущность процесса.

Пайкой называют технологический процесс соединения металлов в твердом состоянии припоями, которые при расплавлении смачивают паяемые поверхности и проникают в основной металл, заполняя капиллярный зазор между ними и образуя паяный шов.

Из сказанного следует, что процесс образования паяного соединения связан с нагревом. Для получения спая наряду с нагревом необходимо обеспечить еще два основных условия: удалить с поверхности металлов в процессе паяния окисную пленку и ввести в соединительный зазор между ними расплавленный связующий металл. При охлаждении (кристаллизации) вступившего во взаимодействие с паяемыми металлами более легкоплавкого связующего металла образуется паяное соединение.

Материалы, подвергаемые паянию, называются паяными, соединяемыми или основными. Вводимый между ними для соединения металл или сплав, имеющий более низкую температуру плавления, называется припоем.

Процесс паяния металлов имеет много общего со сваркой, и прежде всего со сваркой плавлением, но, несмотря на внешнее сходство, между ними имеются принципиальные различия.

Если при сварке плавлением свариваемый и присадочный металл в сварочной ванне находится в расплавленном состоянии, то при паянии паяемый металл не плавится. Образование соединения без расплавления кромок паяемых деталей является основной особенностью процесса паяния.

При паянии формирование шва происходит путем заполнения припоем капиллярного зазора между соединяемыми деталями, т. е. процесс паяния связан с капиллярным течением присадочного металла, что не имеет места при сварке плавлением.

И, наконец, паяние в отличие от сварки плавлением может быть осуществлено при любых температурах, лежащих ниже температуры плавления основного металла. Эти различия имеют иную, чем при сварке плавлением, природу процессов, протекающих при образовании паяного шва.

Современные способы паяния охватывают широкую номенклатуру материалов: углеродистые, легированные и нержавеющие стали; твердые, цветные и специальные сплавы.

В зависимости от применяемых припоев выделяют два вида паяния, различающихся по температуре плавления и механической прочности припоев; паяние мягкими припоями и паяние твердыми припоями.

Мягкие припои имеют температуру плавления ниже 400 °С и дают спай, не обеспечивающий высокой механической прочности шва. Твердая пайка осуществляется с помощью припоев, имеющих температуру плавления свыше 700 °С и обеспечивающих высокую механическую прочность и температуроустойчивость паяных соединений.

Перед паянием детали тщательно очищают от грязи, окалины и т. п. и плотно подгоняют одну к другой. Затем обезжиривают места спая, промазывая их травленой соляной кислотой. Если на спаиваемых деталях нельзя допускать наличия остатков кислоты, то обезжиривание производят канифолью, разведенной в спирте: спирт обезжиривает спаиваемую поверхность, а канифоль предохраняет ее от окисления. Пайка при этом получается чистой и ровной. Для паяния мягкими припоями пользуются паяльниками из красной (чистой) меди. Медный паяльник хорошо нагревается и долго удерживает тепло. Нагрев паяльников производится электрическим током, а также пламенем паяльной лампы, газовой горелки, в печах и др.

Чтобы спаять мягким припоем две поверхности, их соединяют и на места пайки наносят флюс. Затем на конец нагретого и облуженного паяльника набирают каплю расплавленного припоя и вводят его в зазор соединяемых поверхностей. Припой быстро охлаждается, застывает, и спаянные части соединяются в одно целое, образуя плотное и прочное соединение, называемое швом.

Подготовка и паяние твердыми припоями осуществляются сложнее. Здесь на очищенные поверхности наносят флюс, накладывают кусочки припоя и обвязывают их проволокой, а затем производят нагрев пламенем паяльной лампы или другими средствами. Нагрев ведется до тех пор, пока припой не расплавится и не зальет место спая. По окончании паяния соединению дают остыть, после чего медленно удаляют остатки флюсов, зачищают наплывы припоя и т. д. Для удаления остатков флюсов деталь промывают в холодной или горячей воде, в специальных растворах или зачищают напильником, металлической щеткой, обдувают песком и т. д.

Канифольные флюсы не растворяются водой, и для их удаления применяют спирты, бензин или трихлорэти-лен. Поскольку такие флюсы не вызывают коррозии, то удаление их с поверхности шва не всегда обязательно.

Особенности паяния

Особенности технологического процесса зависят от характеристик соединяемых элементов. Рассмотрим некоторые типы металлов.

Сталь

Пайку стали выполняют припоями на оловянной основе, без каких-либо исключений. Перед выполнением работ следует предварительно подготовить поверхность, с помощью механической обработки. Очищенные детали обезжиривают. После этого элементы стыкуются с зазором не более 3 мм. Отличительной особенностью работы со сталью – способ нагрева припоя. Он должен получать тепло не от горелки, а от самих заготовок. По окончанию работ с поверхности необходимо удалить остатки расходных материалов.

Чугун

Обработке поддается любой тип чугуна, за исключением белого. Данный металл содержит графит, который снижает адгезию. Поэтому в качестве флюса необходимо использовать борную кислоту.

При работе с чугуном запрещено превышать температурный порог 750 Сº. В противном случае начнется необратимый процесс изменения структуры металла.

Титан

Пайку титана считают одной из самых сложных работ. Это связано с его поверхностным слоем, который насыщен различными газами. В качестве предварительной подготовки используют травление или пескоструйную обработку.

Специалисты рекомендуют проводить спайку в вакуумной среде, для повышения качества соединения. Для работы без защиты используйте серебряный флюс.

Работы проводятся при температуре 900 Сº.

Нихром

Данный металл не доставляет проблем. Нихром — это сплав никеля и хрома. Он отличается пластичностью и высокой жаростойкостью. Его температура плавления находится в диапазоне 1100-1400 Сº, что позволяет выбрать любой подходящий припой.

Серебро

Пайку серебра под силу выполнить не только профессиональному ювелиру, но и обычному человеку, который не сталкивался с ремонтом украшений. Для спайки используют тугоплавкий серебряный припой и буру, в качестве флюса.

По завершению работы можно обработать изделие лимонной кислотой или йодом. В первом случае украшение посветлеет, а во втором – приобретет темный оттенок.

Золото

Ремонт дорогостоящих украшений – тонкий процесс. В случае порчи золотых изделий рекомендуем обратиться к квалифицированному специалисту. Для выполнения соединения необходимы специальные приспособления и особый припой.

Ради разовых работ покупать дорогостоящее оборудование нецелесообразно.

Медь

Данный металл абсолютно не требователен к флюсам. Лучше всего подойдет хлорид цинка или спиртовой раствор канифоли. А вот с припоем нужно быть аккуратнее: олово повышает хрупкость соединения, свинец придает вязкость, поэтому рекомендуем использовать составы на серебряной основе.

Рабочая температура не должна превышать 900 Сº.

Припой

Припои для пайки, заполняющие зазор в расплавленном состоянии между соединяемыми заготовками, должны отвечать следующим требованиям:

1. температура их плавления должна быть ниже температуры плавления паяемых материалов;
2. они должны хорошо смачивать паяемый материал и легко растекаться по его поверхности;
3. должны быть достаточно прочными и герметичными;
4. коэффициенты термического расширения припоя и паяемого материала не должны резко различаться;
5. иметь высокую электропроводность при паянии радиоэлектронных и токопроводящих изделий.

Припои классифицируют по следующим признакам:

• А) Химическому составу;
• Б) Температуре плавления;
• В) Технологическим свойствам;

По химическому составу припои делятся на свинцово-оловянные, серебряные, медно-фосфорные, цинковые, титановые и др.

Все припои по температуре плавления подразделяют на низкотемпературные (tпл<500оС), или мягкие припои, и высокотемпературные (tпл>500оС), или твердые припои. Припои изготовляют в виде прутков, проволок, листов, полос, спиралей, колец, дисков, зерен и т. д., укладываемых в место соединения.

К низкотемпературным, или мягким припоям относятся оловянно-свинцовые, на основе висмута, индия, кадмия, цинка, олова, свинца. К высокотемпературным или твердым припоям относятся медные, медно-свинцовые, медно-никелевые, с благородными металлами (серебром, золотом, платиной).

По техническим свойствам делятся на самофлюсующиеся (частично удаляют окислы с поверхности металла) и композиционные (состоят из тугоплавких и легкоплавких порошков, позволяющих производить пайку с большими зазорами между деталями).

Изделия из алюминия и его сплавов паяют с припоями на алюминевой основе с кремнием, медью, оловом и другими металлами.

Магний и его сплавы паяют с припоями на основе магния с добавками алюминия, меди, марганца и цинка.

Изделия из коррозионно-стойких сталей и жаропрочных сплавов, работающих при высоких температурах(>500оС), паяют с припоями на основе железа, марганца, никеля, кобальта, титана, циркония, гафния, ниобия и палладия.

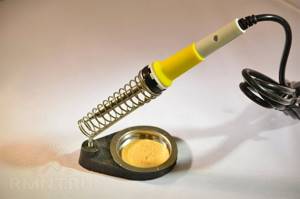

Особенности пайки электропаяльником

Пайка электропаяльником имеет ряд особенностей перед другими способами соединения. Их необходимо учитывать при выполнении монтажных работ.

Важно! Работая в домашних условиях, старайтесь не вдыхать испарения от паяльника. Дымок от канифоли относительно безопасен

А пары кислот совсем не полезны для органов дыхания и приводят к кашлю. Если нет специальной вытяжки, то пайку следует проводить с открытыми окнами.

Выбор флюса

Чаще всего электрики используют твердый флюс — канифоль. Есть два способа нанести ее на спаиваемые провода:

Жало паяльника касается камушка канифоли. Затем флюс переносится с разогретого острия инструмента на спаиваемые провода

Важно успеть нанести канифоль на токоведущую жилу до того, как она испарится с жала. Обычно это 3-5 секунд. Зачищенный провод кладется на канифоль и прижимается сверху нагретым жалом

При этом флюс плавится, а провод погружается в расплав.

Канифоль можно смешать с этиловым спиртом. В итоге получится неплохой жидкий флюс, который удобно наносить кисточкой

Здесь важно не переборщить, чтобы раствор не стекал по изоляции провода. Ведь в будущем на это место прилипнет пыль

Пайка многожильных проводов

Многожильный провод представляет собой множество тонких проволок, сплетенных в один трос и покрытых изоляцией. Такой проводник проще паять, чем монолитный. Любой вид флюса охотно проникает и втягивается в пустоты между тонкими проволоками жилы. Касается это и припоев. Они легко пропитывают многожильный провод. Главное, как следует прогреть его, и пайка пойдет сама собой. Чтобы надежно спаять провода, их необходимо аккуратно скрутить пальцами.

Пайка распредкоробок с помощью тигля

Данный способ позволяет удобно пропаивать скрутки, которые находятся в коробках и подрозетниках. Припой заранее плавится в небольшом тигле объемом от 20 до 100 мл. Спаиваемые провода погружаются в емкость с расплавленным металлом.

Для разогрева тигля и расплавления припоя используется компактная газовая горелка. Некоторые специалисты применяют для этих целей самодельные приспособления, сделанные своими руками из мощных электропаяльников. Но такие устройства требуют напряжения, которое не всегда присутствует в ремонтируемой квартире.

Флюс для пайки алюминия

При пайке с обычной канифолью припой не будет прилипать к алюминию. Здесь необходимо использовать флюс наподобие Ф-64. Он выпускается специально для алюминиевых проводов. Средство продается в жидком виде в форме баночки с кисточкой.

После пайки с Ф-64 скрутку нужно промыть слабощелочным раствором для нейтрализации кислотных свойств флюса. Для получения отмывочной смеси достаточно развести пищевую соду в теплой воде. Затем требуется отмывка простой мыльной водой или жидким мылом с применением зубной щетки.

Пайка позволяет надежно соединять провода при минимальных затратах. Все что нужно: паяльник, припой и флюс. Правильно пропаянный контакт прослужит не меньше, чем сама проводка.

Выбирать паяльник следует по мощности нагревателя. От этого критерия зависит максимальная толщина проводов, которые получится соединить. Тип флюса, припоя, форма и материал ручки паяльника выбираются исходя из индивидуальных предпочтений мастера.

Как правильно паять провода: выбор паяльника, флюсов и припоев, технология пайки

0,00 / 0

Гуру 220→Электропроводка→Провода и кабели→

Не нашли что искали? Смотрите еще:

• Самодельный светодиодный прожектор в домашних условиях
• Варианты и нюансы соединения многожильных и одножильных проводов
• Технология лужения токопроводящих жил – обзор методов

• Применение паяльника и коннекторов для соединения светодиодных лент
• Как снять изоляцию с проводов – обзор инструментов
• Способы оконцевания жил кабелей и проводов с помощью наконечников

Добавить комментарий Отменить ответ

–

2016-2020. 220 ГУРУ Все права защищены

• Карта сайта

Копирование материалов без разрешения администрации сайта или автора запрещено.

Разновидности

Пайка бывает

• низкотемпературная (нагрев припоя до 450 °C);
• высокотемпературная (нагрев припоя свыше 450 °C).

Соответственно — припои бывают

• легкоплавкие;
• тугоплавкие.

Для низкотемпературной пайки используют, в основном, электрический нагрев, для высокотемпературной — в основном, нагрев горелкой. В качестве припоя используют сплавы

• оловянно-свинцовые (Sn — 90 %, Pb — 10 %, t° пл. 220 °C);
• медно-серебряные (Ag — 72 %, Cu — 28 %, t° пл. 779 °C);
• медно-цинковые (Cu — 48 %, Zn — 52 %, t° пл. 865 °C);
• галлиевые (t° пл. ~50°С);
• висмутовые (сплав Вуда с t° пл. 70 °C, сплав Розе с t° пл. 96 °C)
• и т. д.

Пайка является высокопроизводительным процессом, обеспечивает надёжное электрическое соединение, позволяет соединять разнородные материалы (в различной комбинации металлы и неметаллы), отсутствие значительных температурных короблений (по сравнению со сваркой). Паяные соединения допускают многократное разъединение и соединение соединяемых деталей (в отличие от сварки). К недостаткам можно отнести относительно невысокую механическую прочность.

Исходя из физико-химической природы процесса, пайку можно определить следующим образом. Процесс соединения металлов в твёрдом состоянии путём введения в зазор припоя, взаимодействующего с основным металлом и образующего жидкую металлическую прослойку, кристаллизация которой приводит к образованию паяного шва. На границе между припоем и основным металлом образуются переходные слои, состоящие из продуктов их взаимодействия — твёрдых растворов и интерметаллидов. Они обеспечивают адгезию между припоем и основным металлом, однако слишком толстые слои интерметаллидов проявляют хрупкость и приводят к разрушению пайки.

Виды пайки:

• капиллярная (смачивание деталей и затекание припоя в зазор между ними происходит за счёт капиллярных сил): горизонтальная;
• вертикальная;

Анализируя сущность физико-химических процессов, протекающих на границе основной металл — расплав припоя (при формировании соединения в существующих видах пайки), можно видеть, что различия между капиллярной пайкой, диффузионной пайкой и пайкой-сваркой не носят принципиального характера. Капиллярность является общим признаком пайки. Отличительным признаком диффузионной пайки является длительная выдержка при температуре пайки и изотермическая кристаллизация металла шва в процессе пайки. Других характерных признаков этот метод не имеет, основное назначение его — повысить температуру распая шва и прочность паяного соединения. Диффузионная пайка может быть развитием любого вида пайки, в том числе капиллярной, реакционно-флюсовой или контактно-реакционной. В последнем случае диффузионная пайка возможна, если второй металл взаимодействующей пары вводится в виде прослойки между соединяемыми металлами. При реакционно-флюсовой пайке происходит совмещение процессов вытеснения из флюса металла, служащего припоем, и его взаимодействия с основным металлом. Наконец, пайка-сварка отличается от других методов пайки количеством вводимого припоя и характером формирования шва, делающим этот метод пайки похожим на сварку плавлением. При соединении разнородных металлов при пайке-сварке возможно оплавление кромки одной из деталей, изготовленной из более легкоплавкого металла.

Поясните назначение и сущность пайки металлов. Кратко опишите паяние мягкими и твёрдыми припоями

Пайка— технологическая операция, применяемая для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного материала (припоя), имеющего более низкую температуру плавления, чем материал (материалы) соединяемых деталей. Спаиваемые элементы деталей, а также припой и флюс вводятся в соприкосновение и подвергаются нагреву с температурой выше температуры плавления припоя, но ниже температуры плавления спаиваемых деталей. В результате, припой переходит в жидкое состояние и смачивает поверхности деталей. После этого нагрев прекращается, и припой переходит в твёрдую фазу, образуя соединение. Прочность соединения во многом зависит от зазора между соединяемыми деталями (от 0,03 до 2 мм), чистоты поверхности и равномерности нагрева элементов. Для удаления оксидной плёнки и защиты от влияния атмосферы применяют флюсы. Различают паяние

мягкими, или легкоплавкими, и твердыми, или тугоплавкими, припоями.
Температура плавления мягких
припоев не превышает 400—450°С. Поэтому этот вид паяния требует самых простых источников нагрева и отличается простотой технологии. При паянии мягкими припоями получаются надежные и герметичные швы. Но они имеют невысокую механическую прочность (5—7 кГ/мм2) и могут работать при температуре не свыше 200° С. Паяние мягкими припоями широко применяется для получения плотных швов в посуде, баках, резервуарах, для соединения проводов и деталей в радио- и электротехнике.
Для получения шва с помощью твердых припоев
требуются специальные нагревательные устройства (горны, камерные печи, установки токов высокой частоты). Шов получается более прочным и может работать при повышенных температурах. Паяние твердыми припоями применяется для напаивания пластинок твердого сплава на инструменты, соединения трубопроводов, рам велосипедов и т. п.

Поясните назначение и сущность обработки металлов резанием. Перечислите основные группы инструментальных материалов и объясните, в чем заключаются основные требования к ним. Опишите применение различных видов обработки металлов резанием в производстве и ремонте подвижного состава.

Обработка металлов резаньемзаключается в срезании с обрабатываемой заготовки слоя металла – припуска, специально оставленного на обработку с целью получения детали заданной формы размеров и шероховатостью. Виды обработки резаньем: 1. На прокатных станках; 2. На строгальных станках; 3. Сверлильные станки; 4. Шлифовальные станки; 5. Полировальные станки. Режущие инструменты, изготовленные из углеродистых инструментальных сталей, обладают достаточной твердостью, прочностью и износостойкостью при комнатной температуре, однако теплостойкость их невелика. При температуре 200 — 2500 их твердость резко уменьшается. Поэтому они применяются для изготовления ручных и машинных инструментов, предназначенных для обработки мягких металлов с низкими скоростями резания, таких как напильники, мелкие сверла, развертки, метчики, плашки и др. Инструментальные материалы подразделяются на следующие группы: инструментальные стали; твердые сплавы (металлокерамика); синтетические композиции из нитрида бора; синтетические алмазы. Инструментальные стали разделяют на: углеродистые (применяют для изготовления инструмента, работающего при малых скоростях резания), легированные (Легированные инструментальные стали бывают хромистые (X), хромисто-кремнистые (ХС), вольфрамовые (В) и хромовольфрамомарганцовистые (ХВГ) и др.) и быстрорежущие (Быстрорежущие стали применяют для изготовления различных инструментов, но чаще сверл, зенкеров, метчиков).

Перечислите и объясните основные виды обработки металлов и сплавов резанием. Опишите завершающий процесс обработки металлов резанием и приведите характеристику абразивных материалов, используемых при шлифовании.

Обработка металлов резанием заключается в срезании с обрабатываемой заготовки слоя металла – припуска, специально оставленного на обработку с целью получения детали заданной формы размеров и шероховатостью. Виды обработки резаньем: 1. На прокатных станках; 2. На строгальных станках; 3. Сверлильные станки; 4. Шлифовальные станки; 5. Полировальные станки.

Внесение припоя

Когда место пайки достаточно разогрето, можно добавлять припой. Его вносят двумя способами — расплавленное, в виде капли на жале паяльника или в твердом виде (проволоку припоя) непосредственно в зону пайки. Первый метод используется если область пайки небольшая, второй — при значительных площадях.

В случае, если надо внести небольшое количество припоя, его касаются жалом паяльника. Припоя достаточно, если жало стало белым, а не желтым. Если повисла капля — это перебор, ее надо удалить. Можно стукнуть пару раз по краю подставки. Потом сразу возвращаются в зону пайки, проводя жалом вдоль места пайки.

Как правильно паять паяльником: второй способ внесения припоя

Во втором случае проволоку припоя вводим непосредственно в зону пайки. Нагревшись, он начинает плавиться, растекаясь и заполняя пустоты между проводами, занимая место испаряющегося флюса или канифоли. В этом случае надо вовремя убрать припой — его переизбыток тоже не очень хорошо влияет на качество пайки

В случае с пайкой проводов это не так критично, а вот при пайке электронных элементов на платах очень важно

Особенности пайки-сварки

У пайки как таковой немало схожих черт с традиционными технологиями сварки. Также используется нагрев заготовок и сторонний материал, оказывающий влияние на формирование шва. Но, по сравнению с техниками сварки, пайка не предусматривает внутреннего расплава структуры заготовки. Края деталей, как правило, остаются твердыми, хоть и подвергаются нагреву. И все же полный расплав заготовки дает более крепкое соединение. Другое дело, что для достижения такого результата может требоваться более мощное оборудование. При использовании жидкого припоя для меди вполне реализуема некапилярная пайка с плотным заполнением шва. Данный способ соединения частично относится к сварке, так как при нем повышается сцепляемость структур двух и более заготовок. Производить некапиллярную пайку рекомендуется электродуговыми аппаратами или кислородно-ацетиленовой горелкой.

Пайка-сварка

Такое название технология получила потому, что сам процесс очень сильно напоминает сварку металла с присадочным материалом (проволокой или порошком).

Но в данном случае вместо присадки используется припой. Этот вид чаще всего используют для того, чтобы заделать дефекты и изъяны на поверхностях металлических деталей (литых).

Сам процесс можно проводить разными способами:

• пайка в печах;
• окунанием в ванну с жидким припоем;
• сопротивлением с помощью электрического тока;
• индукционным способом;
• радиационным;
• с помощью паяльников и газовых горелок.

Некоторые виды появились сравнительно недавно, еще исследуются и дорабатываются.

В печах

Первый вариант обеспечивает равномерное распределение припоя по дефектным участкам детали и равномерное прогревание, что особенно важно, когда приходится паять крупногабаритные заготовки со сложной конфигурацией.

При этом разогрев в печи может проходить одним из многих существующих способов, начиная от нагрева пламенем, и до сложно технологических процессов, таких как индукция, электросопротивление.

Конструкция самих печей отличается друг от друга лишь подами, на которые укладывают паяемые заготовки. Для крупных деталей используются печи, в которых под не движется, а для маленьких – подвижные в виде конвейеров на роликах.

Главная задача этого вида пайки – создать внутри печи специальную газообразную субстанцию. Пайка в печах может быть полностью механизирована, что ведет к повышению производительности труда. А для производств с массовым выходом готовой продукции это идеальный вариант.

Применение индукции и сопротивления

Что касается индукционного вида, то для него используют токи высокой частоты. Электричество пропускается через спаиваемые детали, отчего они и нагреваются.

Здесь реализуются два способа пайки: стационарная и с перемещением детали или индуктора. В случае соединения крупногабаритных заготовок используется вторая технология.

Способ пайки сопротивлением чем-то схож с индукционным видом. Просто в этой технологии ток пропускается и через заготовки, и через паяльный элемент. То есть, соединяемые детали становятся частью электрической цепи.

Проводят такой процесс в электролитах или в специальных контактных машинах, действие которых очень похоже на стандартную электросварку. Контактные машины обычно используются в производствах, где необходимо паять между собой изделия из тонкого листового металла.

Пайка же в электролитах используется сегодня не часто за счет сложности настройки параметров технологического процесса. Ведь процесс проходит по принципу теплового эффекта, возникающего между катодом (спаиваемые детали) и анодом.

Вокруг заготовок образуется водородная оболочка, у которой очень высокое электрическое сопротивление. Отсюда и выделение большой тепловой энергии.

Погружение в ванну

Пайка с погружением проводится или в среде расплавленного припоя или в массе специальных солей. Последний вид пайки – это быстро проводимая операция за счет непосредственного нагрева заготовок от солей, которые выполняют функции и нагревательного элемента, и флюса. Что касается погружения в припой, то необходимо отметить возможность полного или частичного погружения.

Радиационный метод

Радиационный вид пайки производится за счет мощного светового потока, который формируется кварцевой лампой, лазером или катодным расфокусированным лучом.

Технология появилась относительно недавно, но показала, что таким способом можно достигать высокого качества пайки двух металлических заготовок. К тому же появилась реальная возможность контролировать процесс и по степени нагрева, и по временным срокам. При этом лазер удаляет оксидную пленку с припоя и с металла, что гарантирует высокое качество паяного шва.

Газовая оболочка в зоне соединения, образорванная за счет нагрева металлов, дает возможность при соединении не использовать флюсы. Поэтому, когда сегодня говорят о пайке без флюса, подразумевают лазерную технологию.

Горелка и паяльник

Что касается пайки горелками, то чаще всего применяются две технологии, которые, по сути, ничем не отличаются одна от другой. Происходит просто нагрев двух деталей и припоя, уложенного между ними в зазор.

В первом способе – за счет сгорания газа, во втором – за счет образования плазмы (это сгораемый газ, который движется тонкой струей с большой скоростью). Необходимо отметить, что способ с газовыми горелками считается универсальным.

Горелки, испускающие поток плазмы, работают при высоком температурном режиме. А это позволяет паять между собой детали из титана, молибдена, вольфрама и прочие тугоплавкие материалы.

Сложность этой технологии заключается в том, что настроить электрическую дугу под определенную температуру нагрева (до определенной точности) практически невозможно.

Пайка паяльником используется давно. Если еще 5-10 лет назад можно было говорить только об электрических приборах или нагреваемых от огня, то сегодня предложений куда больше.

Хотелось бы отметить паяльники, работающие от ультразвука. То есть, сам ультразвук имеет отношение к процессу пайки лишь с позиции разрушения оксидной пленки.

Поэтому и появилась возможность паять различные металлы в воздушном окружении без флюсовых материалов. Непосредственно пайка происходит от нагрева припоя.

Набор для пайки медных труб

Процесс соединения сегментов начинается с подготовки набора специальных приспособлений и расходных материалов. Без такого комплекта невозможно выполнить качественную спайку деталей.

Оборудование для пайки медных труб

Припой и флюс

Обработанные и очищенные поверхности медных элементов сначала всегда покрываются флюсом. Вещество представляет собой агрессивное соединение, полученное химическим путем. Флюс позволяет избавиться от оксидов и жира на изделиях. Производители изготавливают вещество в жидком и газообразном состоянии.

Припой — это тоже расходный материал. Он выбирается в зависимости от варианта пайки. Многие производители изготавливают припой на основе олова. У расходного материала температура плавления ниже, чем у медных деталей.

Для выполнения работ подходят припои, в которые добавлена сурьма, висмут или медь. Лучшим вариантом является расходный материал с серебром. Однако он больше стоит. Поэтому используется расходник, у которого один из компонентов — это медь.

Горелка

Пайка выполняется газовой горелкой небольших или стандартных размеров. Инструмент создает узконаправленное пламя. В качестве горючего вещества, размещаемого в баллоне, вовремя низкотемпературной работы применяется смесь, состоящая из воздуха и пропана. Может также использоваться пропано-бутановое газообразное вещество, соединенное с воздушной средой. Объема смеси в одном баллоне хватает для выполнения примерно 300-400 стыков.

Во время высокотемпературной стыковке применяется горючая смесь, состоящая из пропана и кислорода или воздуха и ацетилена. Соединения также могут быть выполнены с помощью ацетилено-кислородного газообразного вещества.

Паяльник

Этот вид оборудования представляет собой электрическое приспособление. Инструмент позволяет соединить отдельные сегменты медных систем при использовании мягкого или твердого припоя. Электрический паяльник имеет прижимные клещи.

В устройстве также присутствуют съемные электрод Приспособление применяется на объектах, где нельзя использовать открытый огонь.

Сопутствующие материалы

При монтаже медных инженерных коммуникаций не обойтись без трубореза. Инструмент позволяет нарезать трубы требуемой длины. Рекомендуется применять в работе исключительно высококачественные приспособления. Именно они позволят не замять металл и осуществить ровный срез.

При монтаже водопровода, отопления, сетей газоснабжения и кондиционирования также применяется фаскосниматель. Инструмент позволяет удалять заусенцы с внутренней кромки среза. Это приспособление облегчает вставку одной детали в другой элемент.

Однако действовать можно исключительно при использовании труборасширителя, если состыковываются сегменты одинакового диаметра.

При подготовке медных элементов также выполняется зачистка их внутренних поверхностей. В процессе используется металлическая щетка или ершик.

В чем заключается сущность процесса пайки и каковы его способности по сравнению со сваркой

Пайка — это технический процесс, в котором соединяются припой и твердый металл, при расплавлении поверхность пайки смачивает и проникает в основной металл, заполняя между ними капиллярный зазор и образуя паяный шов.

Исходя из вышеизложенного, процесс образования паяного соединения связан с нагревом.

Чтобы получить соединение, необходимо предусмотреть два дополнительных основных условия наряду с нагревом. Во время пайки оксидная пленка удаляется с поверхности металла, и расплавленный связующий металл вводится в зазор между ними. Когда более легкий связующий металл, который взаимодействует с паяным металлом, охлаждается (кристаллизуется), образуется паяное соединение.

Материал для пайки называется пайкой, склеиванием или основой. Металл или сплав с низкой температурой плавления, введенный между ними для соединения, называется припоем.

Процесс пайки металла имеет много общего со сваркой, особенно со сваркой плавлением, но, несмотря на внешнее сходство, между ними есть принципиальные различия.

• Если сварочный металл и присадочный металл в сварочной ванне находятся в расплавленном состоянии во время сварки плавлением, припаянный металл не будет плавиться при пайке. Главной особенностью процесса пайки является образование стыков без расплавления краев паяемых деталей.

В случае пайки образование шва происходит путем заполнения капиллярного зазора между частями, которые должны быть соединены с припоем. Другими словами, процесс пайки связан с капиллярным течением присадочного материала, которое не происходит во время сварки.

И, наконец, пайка, в отличие от сварки плавлением, может выполняться при температуре ниже температуры плавления основного металла. Эти различия имеют другие свойства, чем при сварке плавлением, что является характером процесса, который происходит при формировании паяных швов.

В случае сварки пайкой соединение формируется так же, как сваркой плавлением, но припой используется в качестве присадочного металла.

При пайке разнородные материалы объединяются с помощью локального нагрева.

При локальном нагревании более легко плавящийся материал нагревается до температуры плавления и выполняет функцию припоя.

Наиболее широко используются капиллярная пайка и пайка. Диффузионная и контактная реакция пайки занимают больше времени, но обеспечивают высокое качество соединений.

Припой хорошо плавит базовый материал, обладает смачиваемостью, недорог и не должен быть недостаточным.

• Припой представляет собой сплав цветных металлов со сложным составом. Все припои в зависимости от температуры плавления, особенно низкой температуры плавления (температура плавления менее 145 ° С), низкой температуры плавления (температура плавления 145 <450 ° С), средней температуры плавления (температура плавления 450 <1100 ° С) и тугоплавких (плавление) Температура> 1050 ° С).

В частности, припои с низкой температурой плавления и низкой температурой плавления включают свинцовое олово на основе висмута, индия, кадмия, цинка, олова и свинца. Припои со средней и высокой температурой плавления включают медь, медный цинк, медный никель и драгоценные металлы (серебро, золото, платина). Припой выполнен в виде стержней, проводов, листов, полос, спиралей, дисков, колец> зерен и т. Д., Помещенных в соединение.

Алюминий и продукты из его сплавов спаяны с припоями на основе алюминия, содержащими кремний, медь, олово и другие металлы. Магний и его сплавы спаяны с припоем на основе магния с добавлением алюминия, меди, марганца и цинка. Продукты из коррозионно-стойких сталей и сплавов, которые работают при высоких температурах (выше 500 ° C), спаяны с тугоплавкими припоями на основе железа, марганца, никеля, кобальта, титана, циркония, гафния, ниобия и палладия.

Флюс для пайки не только очищает паяную металлическую поверхность, он также используется для уменьшения поверхностного натяжения и улучшения распределения и смачиваемости жидкого припоя. Флюс (за исключением реактивной пайки) не должен химически взаимодействовать с припоем. Температура плавления флюса должна быть ниже температуры плавления припоя. Расплавленный и газообразный флюс должен помочь намочить поверхность основного металла расплавленным припоем.

• Пайка: продукт не плавится, припой плавится. Это вовлекает процесс распространения. Распределение молекул одного вещества среди молекул другого вещества.
• Сварка: две части сварной конструкции плавятся. Общий автобус сформирован. А затем кристаллизуется.

Смотрите также:

Примеры решения задач по материаловедению
