Как поменять картридж в смесителе своими руками

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала.

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

качество поступающей в систему воды, не соответствующее требованиям производителя;
наличие в воде примесей от окисления металла;
солевые отложения;
частые гидроудары;
нарушение условий эксплуатации смесителя;
окончание срока эксплуатации;
низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

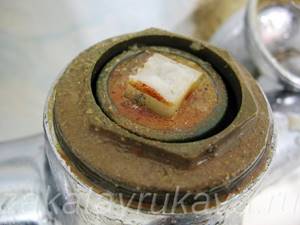

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Виды смесителей и картриджей

Смесители бывают двух типов:

Однорычажные.
Двухвентильные.

Двухвентильные долгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления. Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»).

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. Теплый пол под плитку водяной своими руками организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте тут.

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать в этой теме.

Ремонт смесителя своими руками

Однорычажные краны работают без поломок очень длительное время, но из-за песка и мелких частиц, проходящих через них, иногда нарушается герметичность, и они начинают подтекать.

Видео:

В этом случае надо просто поменять картридж в смесителе. Цена этой детали совсем невысокая.

Чтобы узнать, какой картридж вам подойдет, надо знать его характеристики.

Эти детали могут иметь разный:

диаметр;
посадочную часть;
длину штока.

Чтобы купить новую деталь, снимите старую и возьмите ее с собой, отправляясь в магазин.

Так вы сумеете подобрать и купить новую, и без труда заменить картридж в смесителе. Фото:

Как заменить картридж:

Перед началом ремонта перекройте стойки водопровода с холодной и горячей водой. Откройте кран и выпустите остаток воды;
Снимите декоративную заглушку, которая находится на рычаге крана спереди. Для этого вы можете поддеть ее отверткой, и она легко снимется. После этого открутите стопорный винт рукоятки с помощью шестигранника;
Снимите с корпуса рычаг, под которым находится неисправная деталь. Если рычаг не снимается, то значит он прикипел к нему. Полейте на рычаг горячую воду, он расширится и снимется или попрыскайте WD – 40. Пока рычаг будет на месте, снять картридж со смесителя не получится;
Гайку, прижимающую картридж к корпусу, можно открутить с помощью плоскогубцев;
Выньте неисправный картридж и поставьте новый. Он должен встать на место без всяких усилий. Обязательно проверьте, правильно ли совмещены отверстия замененной детали и смесителя;
Наденьте гайку и затяните ее;
На шток картриджа установите ручку крана;
Затяните стопорный винт и вставьте на место пластиковую заглушку.

Правильно поставленные сменные картриджи для смесителей позволят прослужить им еще несколько лет.

Картридж: устройство, как выглядит и где находится

Современные смесители комплектуются либо шаровым картриджем, либо его дисковым аналогом.

Шаровый картридж

Конструкция шарового клапана включает в себя следующие элементы:

полый шар диаметром около 40 мм с тремя одинаковыми отверстиями, одно из которых находится посередине, а два других — по сторонам чуть ниже;
посадочное место также имеет три канала с резиновыми уплотнителями;
сверху шарика расположен шток для регулировки его положения.

Внутренняя полость шара (смесительная камера) заполняется холодной и горячей водой через боковые отверстия, где и происходит смешивание. Среднее отверстие служит для вывода уже смешавшейся жидкости в выпускной канал, через который она поступает на гусак смесителя в готовом для использования состоянии.

Конструкция посадочного места позволяет при повороте шара (с помощью штока) перекрывать впускные каналы. Подача воды необходимой температуры зависит от пропускной способности каждого из отверстий, которые могут быть закрыты частично или полностью.

Дисковый картридж

Большая часть смесителей, доступных на рынке сантехники, комплектуются дискообразными картриджами, которые дешевле, проще в изготовлении и не нуждаются в периодической (раз в 2-3 года) смене резиновых уплотнителей, как шаровые модели.

Дискообразный картридж имеет цилиндрическую форму с тремя отверстиями снизу (2 впускных и одно выпускное). Внутри цилиндра находятся два керамических диска, плотно соприкасающихся друг с другом. Один из них неподвижен, и находится снизу. Верхний диск приводится в движение штоком, соединенным с регулировочной рукояткой смесителя.

В нижнем диске есть отверстия, которые совпадают с такими же в корпусе. Верхний диск, смещаясь посредством рычага, уменьшает просвет каждого из впускных каналов (вплоть до полного перекрытия), регулируя таким образом количество входящей воды. Для плавного движения пластин пространство между ними заполнено силиконовой смазкой.

На заметку

Устройства, которые автоматически регулируют температуру, пользуются высокой популярностью, но приобретать подобные модели следует с осторожностью. Подобные картриджи чувствительны к уровню давления, качеству подаваемой воды, частоте использования

Особенно негативно они реагируют на кальций. Данный элемент присутствует в составе воды практически во всех регионах нашей страны.Автономная система очистки воды не поможет исправить ситуацию. Она эффективна только при малом расходе объемов воды, а еще имеет высокую стоимость. Цена такой системы может оказаться выше всей душевой кабинки. Модели, реагирующие на давление воды в трубопроводе, подходят не всем. Если напор маленький, кассета может просто не срабатывать. Кроме того, она неустойчива к гидроударам — перепадам нагрузки.

Особенности замены на разных смесителях

На рынке сантехники множество компаний занимается изготовлением разного рода кранов и смесителей. Единого стандарта для картриджей, используемых во всех этих устройствах, не существует.

Для каждой марки смесителя подойдет картридж только этого производителя. Если нет должного опыта, единственно верный вариант не ошибиться — покупать новый картридж только после извлечения неисправного, взяв его в качестве образца.

На разных модификациях однорычажных смесителей могут быть установлены как цельные картриджи, так и разборные. В случае с последними есть вероятность успешного ремонта.

Однако подобрать нужную запчасть довольно трудно, особенно для старых моделей. Поэтому в большинстве случаев следует покупать для замены новый картридж в сборе. А еще лучше – приобретая смеситель, сразу взять запасной картридж к нему.

Принцип работы однорычажного смесителя

Как ясно из названия, функции обеих головок, которые характерны для двухвентильного устройства, выполняет один рычаг. Когда его поворачивают из стороны в сторону, поднимают вверх или вниз – регулируется температура и напор воды из крана. Он состоит из следующих элементов:

ручка-рычаг,
корпус,
шток с гайкой и шайбой, чтобы деталь плотное прилегала,
шаровой картридж. Он удерживается в корпусе при помощи резиновых седел, у него три отверстия вывода: на горячую, на холодную воду и для подачи смешанной жидкости. Керамический картридж для смесителя иногда называют дисковым, он встречается гораздо чаще шарового.

Нельзя сказать, что какой-то из них предпочтительней другого. Все виды картриджей для смесителей имеют одно слабое место: они легко приходят в негодность, если вода не проходит фильтрацию, прежде чем попасть в кран.

Что должно натолкнуть на мысль о необходимом ремонте?

Нарушен принцип регулировки температуры воды. То есть, однорычажный смеситель действует произвольно, вне зависимости от движения ручки.
При блокировке подачи воды, она продолжает подтекать.
Пропал привычный напор, но в работе системы водоснабжения сбоев не было.

Прежде чем отправиться в магазин, чтобы приобрести новый картридж для смесителя, следует извлечь старый и взять его с собой. Дело в том, что эта деталь может отличаться у различных производителей:

по длине штока,
посадочной частью,
диаметром.

Устройство картриджа

Устройство смесителя с картриджем пара напоминает схему работы керамической кранбуксы: и в том и другом случае вода перекрывается обоюдным смещением притертых керамических пластин со сквозными отверстиями.

Имеется, очевидно, и отличия:

В нижней пластине три отверстия. Два соответствуют холодной и тёплой воде, третье, большего диаметра, подает воду к изливу (гусаку) смесителя.
Верхняя пластина может не только вращаться довольно нижней, тем самым снабжая преобладание в смеси холодной и тёплой воды, но и смещаться вверх-вниз, регулируя напор.

Обратите внимание: обоюдное смещение пластин с минимальным упрочнением обеспечивается водостойкой силиконовой смазкой. Без нее упрочнение, нужное для регулировки смесителя, быстро возрастает.

Устройство кухонного смесителя с картриджем предполагает его легкую замену. Картриджи различаются диаметром (28,35 и 46 мм) и длиной. Дабы не совершить ошибку при покупке, несложнее всего забрать с собой пример — неисправную подробность.

Где купить и сколько стоит

Если ваш «однорукий» стал неисправен, ремонт картриджа смесителя проводить нецелесообразно, так как сложно подобрать отдельные детали для него.

Лучше купить новую деталь, ведь стоимость ее невысокая.

Поэтому лучше покупайте такие изделия известных торговых марок, выбирая из средней ценовой категории, если у вас ограниченный бюджет.

Если позволяет кошелек, то лучше одновременно купить фильтры для очистки воды, тогда он будет длительное время безупречно работать.

Видео:

https://youtube.com/watch?v=sTBDCAe73WQ

Неочищенная вода портит кран, и поэтому без фильтров вскоре придется купить картридж для смесителя и заменить его.

Следует учитывать, что каждая фирма, устанавливает свои картриджи, и поэтому если у вас смеситель одной покупать придется той же фирмы.

Некоторые крупные производители выпускают эти детали нескольких типоразмеров, хотя принцип работы у них одинаковый, они просто управляют водой разных объемов, поэтому цена картриджа для смесителя может сильно разниться.

Иногда в продаже можно встретить низкокачественные китайские подделки, цена их невысокая, зато качество несравнимо хуже, чем у известных брендов.

Размеры разных видов картриджей

Для выбора детали на кухню нужно учитывать такие особенности, как комплектация разных моделей смесителя. Поскольку размеры отдельных сантехнических устройств могут быть от 28 до 35 мм, то и картридж должен выбираться соответственно. Самые большие параметры – модели для ванной величиной 40 мм.
Типоразмер механизмов и сантехнического смесителя важен, поскольку такой параметр способен повлиять на качество применения: чем больше картридж, тем выше характеристики износоустойчивости. Поэтому размер запорного механизма имеет большое значение.

Производители и цены. Особенности конструкции

Шаровой картридж для однорычажного смесителя представляет собой полую деталь круглой формы, который плотно прилегает к резиновым седлам-креплениям. Напор воды обеспечивает его плотную посадку. Он изготавливается из нержавеющей стали и является надежным и долговечным механизмом. Замена картриджа в смесителе потребуется, если нарушится его герметичное крепление, например, из-за попадания окалины. Шаровые механизмы встречаются в продаже реже, так как у производителя должна иметься лицензия на их установку.

Поэтому гораздо проще найти на замену керамический аналог, чем картридж для шарового смесителя. Он состоит из двух дисков, плотно прилегающих друг к другу. Верхняя пластина во время движения ручки крана смещается относительно нижней, перекрывая подачу горячей или холодной воды различной степени. По этому же принципу происходит регулировка напора.

Конструктивные отличия в картриджах любых компаний-производителей невелики. Но среди профессиональных сантехников принято считать, что замена картриджа на смесителе потребуется гораздо раньше, если это изделие из недорогой ценовой категории. Известные бренды могут себе позволить вкладывать средства в разработки собственных технологий для увеличения срока службы своего товара, но и цена за это соответственно высока.

Итак, какова же цена на картридж для однорычажного смесителя в среднем?

Дисковые картриджи Grohe отличаются тем, что на пластины наносится углеродно-кристаллическое напыление. Это делает и без того надежный керамический картридж еще более прочным. В зависимости от диаметра модели 46 или 35 мм, цена составляет от 1300 до 2000 – 2500 руб.
Сантехника от ТМ Vidima (Болгария) не относится к разряду элитных, но гарантия качества на картриджи у производителя внушительная – 5 лет. Для изделий, цена на которые вне зависимости от диаметра и места установки не превышает 950 рублей – это очень похвальная характеристика.
Если повезет, то картридж от финской компании Oras можно найти за 2800 руб. Но на поиски запчасти на замену придется отправиться не скоро, он прослужит долго. Все механизмы у этого бренда стандартные, так что проблем с приобретением картриджа не возникнет.
Сантехника от немецкого бренда Handgrohe создана в соответствии с национальными принципами основательности и бережливости к потребляемым ресурсам (воде и электроэнергии). Такие «умные» картриджи стоят от 3 – 3,5 тыс. рублей, но само устройство крана предполагает долгий срок службы всего механизма в целом и составных частей в частности.
Замена картриджа в смесителе Damixa не потребуется долгое время. Датскую компанию отличает стремление к инновациям, а при производстве их сантехники применяются в числе прочих технологии, запатентованные для создания космических кораблей. Поменять картридж в сантехнике Дамикса обойдется от 2 до 4 тыс. руб.

Задуматься о предстоящем ремонте стоит еще на стадии выбора смесителя. Замена картриджа в кране – процедура неизбежная даже для дорогих брендов. Поэтому при ограниченном бюджете стоит выбирать среди предложений средней ценовой категории. Нелишним будет узнать о наличии в свободной продаже запчастей на замену, чтобы не заказывать нужную через официальных дистрибьюторов, теряя время на ожидание ее поставки.

Как выбрать картридж для смесителя: полезные рекомендации

Картридж может быть разборным и неразборным. Последний вариант характеризуется широким распространением и доступностью. Устройство не нуждается в очистке и смазке, у него не извлекается прокладка, поэтому такое изделие не подлежит ремонту. Рассматривая, сколько стоит картридж неразборный, следует учесть, что дешевый механизм не отличается долговечностью.

Полезный совет! При покупке смесителя можно дополнительно приобрести запасной картридж, чтобы впоследствии не возникло трудностей с поиском нового устройства.

Существуют как универсальные картриджи, которые подходят для любого смесителя, так и уникальные для конкретных моделей

Новое изделие должно быть аналогично старой модели. В случае выбора другой модификации размер картриджа для смесителя обязан соответствовать посадочному месту. При выборе нового механизма следует обращать внимание на форму, количество и месторасположение отверстий для штока. Модели одного типа запорного устройства разных производителей могут отличаться. Если старый элемент оснащен ножкой, то у нового картриджа данная деталь должна быть такого же размера.

Важно! Существуют универсальные картриджи, которые подходят для любого смесителя, а также уникальные модели, рассчитанные на установку в конкретную модель сантехнического устройства.

Если размер картриджа для однорычажного смесителя или двухвентильного устройства подобран неверно, устройство будет работать некорректно, что связано с тугим вращением рычага и возникновением скрипа. Таким смесителем неудобно пользоваться. Невозможность должным образом регулировать напор может стать причиной повреждения душевого шланга или быстрого износа резьбы в кране.

Лучше приобретать ремкомплект смесителя известных производителей, продукция которых представлена во многих специализированных магазинах. К тому же многие компании дают большой гарантийный срок. Крупные фирмы выпускают качественную продукцию, к которой прилагается сертификат ISO 9001:2000. Следует также обратить внимание на наличие документа, где указывается, что внутренняя запорная часть смесителя прошла проверку на рабочее давление 3,5 атм.

Если форма и размер картриджа подобраны неверно, смеситель будет работать некорректно

Картриджи для смесителей Grohe, Vidima и других производителей

Большой популярностью пользуется сантехническое оборудование немецкой компании Vіdima. Она выпускает высококачественные душевые гарнитуры, разные варианты смесителей и комплектующие к ним. Компания изготавливает исключительно керамические запорные элементы. Картриджи для смесителя Vіdima отличаются надежностью, практичностью, износоустойчивостью, долговечностью и доступной стоимостью. Весь ассортимент продукции проходит жесткий контроль качества на соответствие европейским стандартам.

Немецкая компания Grohе предлагает высококачественные картриджи, которые характеризуются повышенным ресурсом. Керамические пластины изготавливаются по инновационной технологии, согласно которой на их поверхность многократно наносится напыление. В связи с этим картриджи Grohе отличаются повышенной прочностью, износоустойчивостью и долговечностью.

Компания АМ.РМ выпускает широкий размерный ряд картриджей, имеющих повышенную пропускную способность, которая составляет около 43 л/мин. Это в 2 раза больше, чем у стандартных моделей. Производитель также специализируется на выпуске механизмов с термостатом, характеризующихся диаметром 35 мм.

Полезный совет! Картриджи с повышенной пропускной способностью лучшим образом подходят для ванных комнат.

Картриджи от компании Grohе имеют высокое качество и характеризуются повышенным ресурсом

Высококачественную сантехническую продукцию и комплектующие к ней предлагает финская компания Oras. Картриджи для смесителей отличаются практичностью и долговечностью. Изделия собираются из высококачественных элементов от европейских поставщиков. На всех этапах производства выполняется строгий контроль качества. Единственным недостатком является их высокая стоимость.

Отличаются надежностью и демократичной стоимостью сантехнические изделия и картриджи для смесителей Hansgrohe. Найти модели данного изготовителя можно в любом специализированном магазине.

Китайскими производителями, которые предлагают внутренние запорные устройства с хорошим соотношением цены и качества, являются Potato, Frap, Santіde, Tivolі.

Картриджи для смесителей Vіdima отличаются износоустойчивостью, надежностью и долговечностью

Критерии выбора

Лучшим решением станет приобретение картриджа, аналогичного тому, что был изначально установлен в смесителе душа, но такая возможность есть не всегда. Если в продаже нет такой же модели, следует ознакомиться с советами по выбору,

На что обращать внимание?

Чтобы провести качественную замену и не столкнуться со скорым выходом детали из строя, совершая покупку, руководствуются следующими критериями:Материал. Оптимальным вариантом считаются картриджи из керамики и пластика. Они отличаются хорошей износостойкостью. Оптимальным выбором станет изделие, выполненное из нержавеющих сплавов, наихудшем — из полимеров. Последние не отличаются надежностью и быстро изнашиваются.Стоимость и бренд. Дешевые модели позволяют сэкономить на покупке, но уже через год и даже раньше требуют замены. Недобросовестные производители используют не только низкокачественное сырье, но и пресс-формы.Ход маховика. Если он заедает или подклинивает, значит, деталь бракована. Герметичность после установки такого картриджа быстро нарушится, что приведет к течи.Входные штуцеры. О качестве этого элемента свидетельствует литая конструкция, толстая перегородка обоймы. Штуцеры обязаны быть идеально гладкими и ровными.Кроме того, на упаковке обязательно должна быть вся информация о производителе и полные реквизиты. Если это дорогая модель, значит, на нее выдается гарантия.

Блиц-советы

Если в работе смесителя присутствует плохая регулировка температурного режима воды или рычаг сантехнического устройства туго совершает повороты, то следует незамедлительно приступить к замене картриджа.
У каждой модели сантехнического устройства установлен определённый вид картриджа, поэтому во избежание покупки неподходящей модели рекомендуется отправляться в специализированный магазин вместе с вышедшим из строя устройством, которое довольно просто снять.
Все картриджи оснащены небольшими выступами, гарантирующими правильное установление. В случае, если действия по сборке были произведены неправильно, устройство не даст возможности закрутить гайку, которая непосредственно его прижимает. Это облегчает работу по замене детали, так как всегда есть возможность исправить допущенные ошибки.
Выбирая устройство для смесителя следует обратить внимание на наличие запасных деталей и гарантийного обслуживания. Эти казалось бы незначительные нюансы окажут содействие при возникновении поломок.
Приобретая самые дорогие детали известных производителей, не стоит себя тешить надеждой на вечное эксплуатирование. В случае, когда вода, подающаяся в трубы содержит много примесей и не отвечает показателям хорошего качества, детали сантехнического устройства будут накапливать образования ржавчины (извести) и спустя некоторое время вновь выведут из строя работу смесителя. Поэтому стоит помнить, что цена не является залогом длительной эксплуатации. Решением данной проблемы станет приобретение и установка фильтров очистки (фильтрация от 100 мк). Они не оказывают влияния на падение давления водного напора и в большинстве случаев оборудованы колбой самопромывания, что упрощает задачу устранения засоров.

Порядок работ по замене

Замена картриджа в смесителе своими руками – это процесс, доступный любому домашнему мастеру. Перед началом работ нужно перекрыть подачу горячей и холодной воды, слить остатки жидкости из крана.

Нужно разобрать однорычажный смеситель. Для этого снимается декоративная заглушка, которая расположена на передней стороне рычага крана. Она сделана из пластмассы и плотно сидит в углублении, поэтому ее можно аккуратно поддеть отверткой или ножом. Она не только служит указанием, в какую сторону поворачивать ручку, чтобы получить теплую или холодную воду. Она закрывает запорный винт, поэтому ее потеря чревата тем, что домочадцам и гостям придется постоянно видеть внутреннее устройство смесителя.
После снятия заглушки, доступ к запорному винту открыт. Его надо окрутить с применением шестигранного ключа. Лучше пользоваться специальным инструментом, чтобы не повредить детали.
Перед тем, как вынуть картридж из смесителя, остается снять рычаг с корпуса крана. Искомая неисправная деталь находится прямо под ним. Открутить смеситель бывает трудно, если детали в процессе эксплуатации прикипели друг к другу. В этом случае рекомендуется некоторое время поливать рычаг горячей водой – он немного расширится, теперь можно обработать его аэрозольным препаратом WD-40. Он растворяет ржавчину и окись, после чего ручка легко снимется и можно будет поменять картридж в кране.

Принцип замены неисправных деталей в различных модификациях однорычажных смесителей идентичен. Он может отличаться парой деталей, но суть неизменна.

Теперь, чтобы поменять картридж в смесителе требуется удалить декоративную гайку. С ней можно справиться и без инструмента, вручную, если приложить небольшое усилие.
Вытащить картридж из смесителя мешает прижимная гайка. Понадобится накидной ключ, а в случае его отсутствия подойдет газовый или плоскогубцы. Прижимная гайка обеспечивает плотную посадку картриджа внутри крана, поэтому в процессе сборки ее нужно будет закручивать особо тщательно.
Теперь можно снять картридж со смесителя, просто потянув его из креплений.
Седла, на которые опирается картридж, снабжены отверстиями. На старой и новой детали отчетливо просматриваются выступы, которые должны четко совмещаться с отверстиями в креплениях. Чтобы заменить картридж в кране правильно, надо аккуратно вложить его в седла, чтобы все углубления посадочного места соответствовали выемкам на детали. В процессе установки картриджа не требуется прилагать усилий. Если запчасть приобретена верно, то она легко займет свое место внутри смесителя.
Теперь можно начинать процесс обратной сборки. Надевается и затягивается прижимная, а затем и декоративная гайка. Ручка крана помещается на шток и фиксируется запорный винт. На свое место возвращается пластиковая заглушка.

Если требуется заменить картридж в смесителе с шаровой системой, то пункты с 1 по 5 выполняются без изменений. Когда получен доступ к шару, его вынимают и проводят осмотр резиновых уплотнителей. В случае их износа – они подлежат замене, как и пружинки, фиксирующие шар. Если уплотнители в хорошем состоянии, их можно аккуратно почистить, после установить на место новый шар и собрать смеситель.

Замена картриджа в смесителе душевой кабины проводится по тому же принципу, что и в однорычажных кранах на кухонной мойке или на раковине. Единственный нюанс, что деталь может прийти в негодность не только по причине плохой воды, но и из-за гидроудара. А еще керамическим картриджам в душевых кабинах приходится распределять воду на гибкий шланг. В этом случае они установлены в диверторе. Если неисправна эта деталь, то провести ремонт не получится, придется приобрести новый дивертор.

Поменять картридж в смесителе, если он подобран правильно, не сложно. С этой задачей справится каждый в короткие сроки.

Недостатки и причины поломок

На металлическом шарике со временем скапливаются известковые отложения.

Особенно заметно это, когда кран используется не регулярно.

Кроме того, такая конструкция весьма чувствительна к мелким абразивным частицам.

Впрочем, соринка, застрявшая в конструкции, может нарушить герметичность и дискового устройства.

Прибор герметичен до тех пор, пока в хорошем состоянии резиновые и тефлоновые прокладки и уплотнители. Их износ может происходить от времени или под действием повреждающих примесей в воде. О том, что прокладки нуждаются в замене, скажет гул или течь во время работы.

Подтекание воды может вызвать и простое ослабление соединения рычага. Возможно, капать перестанет, если просто всё подтянуть.

В некоторых случаях, может появиться трещина, или скол на пластинах, шарике, или корпусе картриджа. При помощи герметика можно попробовать устранить щель на оболочке, но внутренние повреждения ремонту не подлежат – потребуется замена картриджа.

Разборка однорычажного смесителя

Симптомами поломок картриджа могут быть:

Тугое перемещение рычага.
Отсутствие реакции на управление краном (не меняется напор или температура).
Прекращается подача какой-либо воды, когда рычаг повёрнут до упора.
Отсутствие полного выключения, или протечка.

Чтобы не приходилось менять картридж снова и снова, установите на входе фильтр тонкой очистки – хорошо будет и Вам и вашему смесителю.

Чем отличаются картриджи разных производителей

Отличие конструкций картриджей разных компаний-производителей незначительное.

Но некоторые используют собственные технологии, чтобы сделать свои изделия более усовершенствованными:

Популярны изделия от фирмы Grohe, многие продавцы советуют купить картридж для смесителя grohe с углеродно-кристаллическим напылением на пластинах, делающим поверхность более прочной;
Надежный и практичный картридж для смесителя oras, выпускаемый финским производителем сантехники, является стандартным, поэтому если на старый сломается, новый найти будет очень просто;
Цена на сантехнику Vidima одна из самых низких, но керамический картридж для смесителя vidima менять приходится нечасто. Гарантия на них дается на пять лет;
Керамический картридж для смесителя hansgrohe оснащен функцией безопасности и позволяет экономить энергию и воду. В случае ремонта его легко заменить своими руками;
Торговая марка Hansgrohе запатентовала систему Boltic: благодаря особому способу крепления рукоятки и рычага, кран этого бренда долгие годы работает без расшатывания и сбоев.

Покупая смеситель, надо уделить внимание его деталям, так как вечным он быть не может, и замена картриджа в смесителе когда-нибудь все равно потребуется. Для этого выясните можно ли купить для замены аналогичный в свободной торговле или придется его заказывать у официального дистрибьютора

Для этого выясните можно ли купить для замены аналогичный в свободной торговле или придется его заказывать у официального дистрибьютора.

Узнайте, работают ли в вашем городе официальные представители данной продукции.

Замена картриджа смесителя в душевой кабинке

Предполагает предварительную проверку возможности провести данное мероприятие. Замена не может проводиться тогда, когда резьба либо полностью сорвана, либо была деформирована в процессе эксплуатации. В данном конкретном случае приходится полностью менять кран.Если резьба целая, можно смело приобретать новый картридж, руководствуясь советами специалистов. Кроме того, необходимо иметь в своем распоряжении набор из гаечных ключей, комплект отверток, разводной шведский ключ, мощные плоскогубцы. Эти инструменты следует подготовить или купить заранее. Иначе замену кассеты будет просто невозможно выполнить.

Пошаговая инструкция

Алгоритм действия подразумевает точное следование определенной последовательности. К работе приступают только после отключения подачи централизованного водоснабжения. У каждой модели картриджа есть свои особенности, но общий порядок действия остается неизменным.

Шаг 1

С ручки картриджа снимают заглушку. Она закрывает болт фиксации для ручки картриджа. Используя шестигранный ключ либо отвертку, выворачивают крепеж. Отверткой с соответствующим профилем откручивают небольшой винтик, расположенный в отверстии. Далее, снимают ручку с конструкции.

Шаг 2

Чтобы открыть доступ к кассете, удаляют декоративную гайку. С этой целью откручивают защитный металлических кожух и извлекают картридж. Нередко сделать это бывает сложно. Такое происходит тогда, когда кожух закисает и не поддается откручиванию

Снять кожух в таком случае поможет газовый ключ, но предварительно на деталь обязательно накидывают кусочек чистой и мягкой ткани.Действовать необходимо крайне осторожно. Излишнее давление может привести к повреждению корпуса

Его конструкция довольно тонкая и хрупкая. Если приложить чрезмерное усилие, корпус деформируется. Посредством гайки удерживается декоративная накладка. Этот метиз снимают, а затем откручивают прижим.Разбор механизма занимает довольно много времени. Облегчить и ускорить процесс выкручивания старых соединений резьбового типа позволяет «ведешка». Ею пользуются многие мастера. Продается она в каждом магазине автозапчастей и имеет невысокую стоимость.

Шаг 3

Внутри сантехнического устройства образовывается довольно много грязи и накапливаются твердые отложения. Поэтому поверхности выхода обязательно очищают. С этой целью применяют моющие средства. Это может быть обычная жидкость для мытья посуды. Главное, не просто почистить устройство, но и тщательно затем промыть, чтобы не осталось следов от чистящего средства.

Шаг 4

Вместо извлеченного картриджа, устанавливают новое устройство. Главное, правильно расположить деталь. Чтобы вставить кассету и ничего не перепутать, на стенках имеются по две бороздки и на входе пара выступа. Эта особенность конструкции не позволяет вставить кассету в неправильном положении.

Картридж придерживают пальцем за рукоятку в требуемом положении и зажимают гайкой. Когда он помещен на место, включают подачу воды и проверяют функциональность кассеты. Если нет никаких протечек и смеситель работает исправно, картридж закрывают гайкой (декоративной), а ручку устанавливают на место.

Основные неисправности

В ходе эксплуатации смесителя возникают неисправности, связанные как с качеством воды, так и с неправильными эксплуатационными особенностями сантехнического устройства. Кран-букс берет на себя большую нагрузку, поскольку вода под высоким давлением проходит именно через него. Если запчасть низкого качества, то после нескольких месяцев активного пользования смеситель потечет.
Частые причины поломки картриджа на кран:

жесткая вода с высоким содержанием солей и минеральной накипи, которая скапливается на сердцевине смесителя, картридж просто «прикипает» и обрастает налетом;
перепады давления в водообеспечении. При резких скачках деталь быстро ломается и лопается;
если диаметр излива крана не соответствует размерам картриджа, то при подаче воды будет слышен шум, потрескивание.

Если кран подтекает при переключении воды из холодной в горячую или наоборот не происходит смены температуры, то в таком случае важно заменить кран-букс или картридж. Такие признаки – явные проявления неисправности запчасти сердцевины.

Иногда можно не менять старый запорный механизм, достаточно его починить, провести «косметический ремонт». Часто неисправность происходит по причине засора, скопления пыли внутри. Если износились декоративные кольца, их можно поменять, сам картридж будет работать исправно.

Можете:

Смазать пластины. Это поможет снизить силу трения, увеличит эксплуатацию. Используются маслянистые смеси, герметики.
Отрегулировать термостатический картридж в том случае, если устройство сбросило настройки из-за частого использования воды низкого качества.
Устранить засор с резьбы при помощи зубной старой щетки.

Помочь в очистке ржавчины или накипи с пылью может столовый уксус.

От чего картридж приходит в негодность

Качество воды – это наиглавнейшая причина того, почему требуется заменить картридж в смесителе. Фильтры по очистке нужно устанавливать в обязательном порядке, тогда даже самая бюджетная сантехника прослужит гораздо дольше.

Керамические картриджи быстро выходят из строя, когда абразивные частицы день ото дня попадают между дисков. Они царапают поверхность пластин, ухудшают плотность прилегания, приводят к неравномерному истиранию элементов картриджа.

Смена картриджа в смесителе с шаровой системой требуется из-за возникновения засора между самим элементом и седлами. Даже если герметичность не нарушается сразу, резиновые упоры могут в дальнейшем деформироваться, что все равно приведет к образованию течи. Затвор тоже может быть закупорен, но иногда для устранения неполадок в работе достаточно разобрать механизм, очистить его и вернуть все на место.

Вода может сочиться из-под неплотно затянутого соединения колпачка рычага. В этом случае действия по ремонту сведутся к плотному соединению узла. Когда вода пробивается у основания крана, скорее всего, износились уплотнительные кольца. Замена картриджа смесителя в этом случае не нужна, достаточно приобрести ремкомплект. Треснуть может сам шар – это прямое свидетельство того, что пора переходить непосредственно к замене картриджа.

Когда необходимо менять

Как правило, дисковые картриджи выходят из строя по причине износа движущихся пластиковых деталей. Керамические пластины изнашиваются намного реже. Но, по большому счету, не имеет значения, из-за чего поломался картридж. Его в любом случае придётся заменить, ибо это одноразовая деталь, не подлежащая ремонту.

Признаки неисправности картриджа:

вода не смешивается должным образом (с крана льётся только холодная или только горячая);
нарушена подача воды (при повороте рычага в одно из крайних положений ничего не поступает);
при фиксированном положении рычага температура воды каждый раз меняется;
не удаётся включить воду на полный напор;
невозможно полностью перекрыть воду;
вода протекает из-под рукоятки;
чтобы повернуть рычаг, требуются усилия.

Срок службы смесителя значительно снижается из-за содержащихся в воде вредных примесей: ржавчины, извести, песка и других нерастворимых мелких частиц. Решить проблему помогут фильтры механической очистки и умягчения воды. Однако ничто не работает вечно, и любой картридж рано или поздно придётся менять.
