Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Универсальность бензиновых цепных пил доказана не только их многозадачностью и функциональными возможностями, но и изобилием полезных самоделок, которые народные умельцы научились делать своими руками. Они экономят средства на покупку дорогих заводских устройств, на которых у большинства людей банально нет денег. Но, как говорится, голь на выдумки остра. Поэтому, говоря о бензопилах многие представляют не только лесоповал или обрезку фруктового сада, но и лебедки, ледобуры, лодочные моторы, болгарки, пилорамы, которые технически грамотные мастера научились приспосабливать из всеми любимого бензинового инструмента.

Не меньшего внимания заслуживают средства перемещения – велосипеды, мопеды, картинги, квадроциклы и многое другое, что можно собрать с использование цепной пилы с бензиновым мотором. О том, как и из чего их воссоздать и удивить окружающих невероятной моторизированной конструкцией, мы и поговорим в данной статье.

Мотовелосипед из бензопилы своими руками

Не каждый счастливый обладатель велосипеда в восторге от необходимости крутить педали и тратить свои силы. Более удобным и менее затратным в силовом отношении является моторизированный велосипед.

Велосипед с мотором от бензопилы своими руками сделать не так сложно, как кажется на первый взгляд. Для этого понадобится:

• велосипед;
• пила с мощностью бензомотора не менее 2000 Вт – от этого показателя будет зависеть, сможет ли он тронуться с места. Как показывает практика, мощности двигателя в 2 л.с. вполне достаточно, чтобы мотовелосипед развил скорость до 40 км/ч;
• резервуар для будущего топливного бачка;
• тросик от старого велосипеда;
• рукоятка, чтобы была возможность регулировать дроссельную заслонку;
• болтовые стяжки, гайки и другие мелкие расходные материалы для создания креплений;
• соединительные элементы для создания сообщения колес с двигателем.

Процесс того, как на велосипед поставить двигатель от бензопилы, выглядит следующим образом:

• агрегируем приводный вал – снимаем покрышку заднего колеса и ставим покрышку с диаметром до 2,5 см. Эта оснастка поможет принять обороты мотора, и подобно редуктору, снизить число оборотов;
• электросваркой привариваем подставку из уголков – она поможет установить двигатель от бензопилы;
• переделка сцепления – можно использовать центробежное от заводской пилы, подсоединив его к колесу;
• приспосабливаем бензобак – он может расположиться рядом с мотором, или на раме;
• закрепляем провод от зажигательной системы мотора на одной из рукояток велосипеда;
• приделывать к ручке газа тросик от карбюратора, чтобы управление дроссельной заслонкой было простым и быстрым;
• оснащаем мотовелосипед средствами защиты: зеркалами, фонарем, и переходим к испытанию самодельного велосипеда из бензопилы.

Как видим, мотор от бензопилы поставить на велосипед не так и сложно.

Двигатель и аккумулятор

Эти компоненты подбирают с учетом возможностей и пожеланий юного райдера. Здесь нет предела фантазии – от мотора шуроповерта и до бесконечности. Важно, чтоб установленный электромотор давал возможность развить нужную скорость – для малышей достаточно и 5-8км/ч, для детей старше интересна, естественно, скорость нужна будет больше. При выборе аккумулятора учитывайте его возможности. Установка его должна быть выполнена таким образом, чтобы для подзарядки не нужно было бы разбирать квадроцикл. Можно использовать аккумулятор от донорского скутера, бесперебойника или другой подходящий.

Когда все компоненты будут установлены, позаботьтесь и об эстетической составляющей – ведь для ребенка в первую очередь важен внешний вид его транспорта. Можно использовать элементы обвеса от старого квадроцикла или разработать собственные – все зависит от желания, финансовых возможностей и наличия свободного времени.

Детский электроквадроцикл своими руками – это удовольствие для взрослых и радость для ребенка от обладания уникальным личным транспортом. опубликовано

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

• мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
• 2 колеса от старого велосипеда;
• труба с диаметром 2 см ( металлическая);
• тросик;
• велосипедные звездочки; а так же вилки;
• старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
• рулевая часть;
• рычаг газа.

Процесс создания мопеда выглядит так:

• варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
• приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

• прикручиваем бензобак и аккумулятор;
• проверяем, чтобы вновь установленные элементы не болтались;
• изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
• налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
• прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Как сделать детский квадроцикл своими руками?

Определитесь с внешним видом и конструкцией вашего детища. В принципе, можно собрать детский электроквадроцикл любого размера и любой сложности – все будет зависеть от ваших способностей и технических навыков. Можно растянуть процесс на месяцы, но если вы хотите побыстрее порадовать ребенка – выбирайте более простую конструкцию, ее можно будет доработать, когда ребенок подрастет.

За основу будущего квадроцикла можно взять модель-донора – например, старый квадроцикл или детский автомобиль, или же изготовить раму самостоятельно. Если вы выбрали второй вариант, необходим точный чертеж. При его изготовлении учитывайте возможность в будущем модернизации квадроцикла – рама должна получиться прочной в подвеске. Чертеж рамы детского квадроцикла своими руками можно нарисовать самостоятельно или взять идею из интернета. При самостоятельном изготовлении рамы для квадроцикла особое внимание уделите качеству швов при сварке. В качестве материала для рамы подойдет квадратный профиль 25х25 мм (или другого размера), а также труба ¾ дюйма.

Мотосамокат из бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

• самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
• бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

• для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
• прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
• при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
• тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Рама и подвеска

• Как своими руками собрать мопед из бензопилы и доступных деталей: разбираемся обстоятельно

Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла. Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес. Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.

В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.

Рулевое управление и колеса

Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.

Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.

Кузов и электроника

Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла. Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя.

Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.

Посмотрите, какой самодельный квадроцикл в деле!

Самодельный детский квадроцикл из бензопилы

Последняя самоделка, которую мы рассмотрим, будет посвящена квадроциклам. По сути, для сборки квадроцикла нужны аналогичные материалы, как и для картинга или трицикла:

• двигатель от старой мощной и работающей бензопилы;
• редуктор – увеличивает тягу мотора и принимает на себя его рабочие обороты;
• рама квадроцикла – она должна быть более крепкой и устойчивой;
• водительское кресло – хорошо, если есть старое кресло от мопеда: подростку будет в нем удобнее, чем в громоздком автомобильном;
• колеса с грубым протектором, диаметр не менее 34-35 см каждое. Это улучшит проходимость квадроцикла и сделает из него аналог внедорожника.

При желании сборный конструктив квадроцикла можно довести до совершенства амортизаторами: маневренность квадроцикла повысится, а рабочий ход станет более плавным.

Самодельные транспортные средства – вещь дешевая, но не всегда надежная. Использовать их можно только со строгим соблюдением всех правил техники безопасности.

Колеса

На колесах лучше не экономить и сразу купить новые — подойдут колеса для картинга либо набор колес для большой садовой тачки. Для ребенка старшего возраста лучше взять колеса с широким протектором – они отлично подойдут для бездорожья. Не пожалейте денег и на штампованные диски – хотя бы на самые простые.

Отличное решение для детского квадроцикла – привод на задние колеса от электромотора через готовый или самодельный редуктор. Продумайте и систему рулевого управления – это позволит ребенку легко справляться с квадроциклом и повысит его безопасность.

Какие двигатели подойдут для сборки?

Чтобы дать ответ на этот вопрос, нужно заранее выбрать тот тип техники, который желает собрать изготовитель.

Вариантов может быть несколько:

• самокат – малогабаритная самоделка. Самая тяжелая его часть – это ниша для ног пользователя. Остальные элементы можно сделать из легкой стали или алюминия. Лучше всего для сборки самоката на базе бензопилы подойдут силовые агрегаты мощностью около 3 — 4,5 л. с.;
• картинг – это небольшое приспособление предназначено для скоростного передвижения по ровному асфальтированному или бетонному покрытию. Расчетная мощность двигателя для сборки картинга должна составлять примерно 4 — 5 л. с.;
• мопед – среднее по размерам транспортное средство, в основу которого вложена крепкая устойчивая рама. Для изготовления мопеда подойдут моторы от бензопил мощностью 5 — 6л. с.;
• квадроцикл – это сравнительно крупное средство передвижения, которое собирается из достаточно прочных и тяжелых деталей. Для сборки квадроцикла подойдет бензопила номинальной мощностью не менее 6 л. с.

Независимо от техники, которую хочет получить изготовитель, двигатель для самоделки должен быть в полностью исправном рабочем состоянии. Лучше всего заранее очистить или полностью заменить все имеющиеся в его конструкции фильтра, а также произвести настройки карбюратора и зажигания.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса. Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

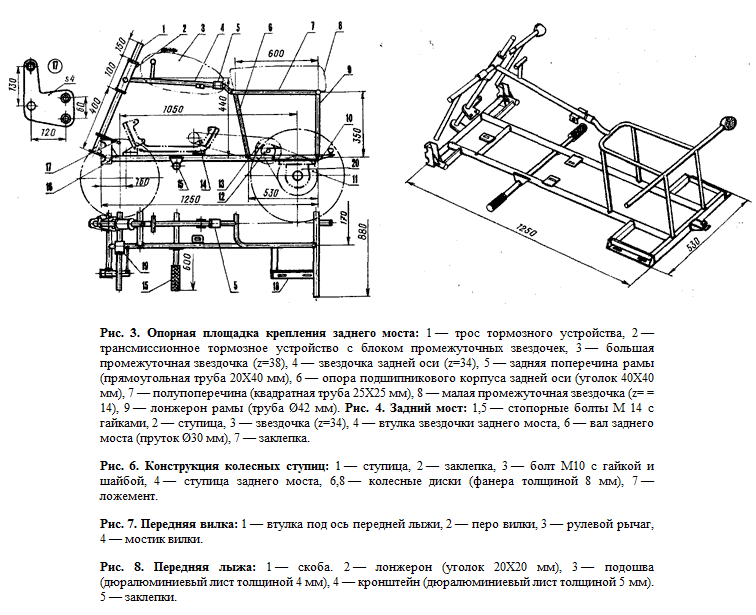

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Дополнительное оборудование

Квадроциклы используют не только для прогулочных поездок, но и как надежного, выносливого помощника в подсобном хозяйстве. Их используют для перевозки грузов, урожая или используют вместо небольшого трактора на огороде. И для этих нужд необходимо как-то разместить на квадроцикле много вещей. Если вам квадроцикл, нужен в основном для личных нужд или поездок на пикник можно сделать своими руками кофр для квадроцикла, в котором можно разместить необходимые вещи. Но для подсобного хозяйства лучше сделать своими руками прицеп для квадроцикла. Если уж вы осилили сборку квадроцикл, то на небольшой прицеп у вас уйдет совсем немного времени, а вот пользы он принесет очень много.

Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.

Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.

Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи. Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет. Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.

Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина. Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы». Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».

Технология

Когда чертежи готовы, исходники закуплены, а инструменты ждут в гараже, можно приступать к изготовлению самодельного квадроцикла. От качества работы зависит в конечном итоге жизнь и здоровье людей, поэтому надо не торопиться и делать все последовательно.

Для начала следует выбрать двигатель и систему охлаждения. Обычно используется двигатель от мотоцикла, поскольку он расходует меньше бензина и занимает меньше места, но можно взять и автомобильный. Поскольку летом он может перегреваться, лучше брать модель с воздушным охлаждением, оптимально – принудительным (с помощью кулера).

Рама должна быть собрана так, чтобы на ней можно было зафиксировать движок. Спереди он будет находиться или сзади – непринципиально, главное, чтобы был надежно закреплен. Тут есть два варианта:

Картинг из бензопилы – особенности сборки

Чтобы собрать эту самоделку, потребуется снять с используемой в хозяйстве бензопилы рукоятки, топливный бак, режущие органы, зубчатую рейку и встроенный тросик, соединяющий ручку газа и двигатель.

В дальнейшем оператору предстоит:

1. Переделать штатную звездочку бензопилы. Для этого необходимо аккуратно сточить все ее зубья до произвольных размеров, так как внешний диаметр детали большой роли не играет. К полученной заготовке потребуется приварить предварительно сточенную минскую звездочку;
2. Организовать место для крепления силового агрегата на подрамник. Для этого в кожухе охлаждения необходимо просверлить 2 небольших отверстия, диаметр каждого из которых должен составлять примерно 8 мм. Их нужно рассверлить в штатных отверстиях, изначальным диаметром по 6 мм каждое;
3. Собрать крепкий и максимально стойкий к вибрации подрамник. Для его конструирования подойдет листовая 3-миллиметровая сталь, к которой нужно приварить 2 уголка с размерами 35×35 мм. В уголках нужно заранее просверлить отверстия с точным диаметром 8,5 мм – они потребуются для неподвижной фиксации силового агрегата от бензопилы. В противоположной части стальной пластины необходимо вертикально приварить металлический уголок с размерами 35×35 мм – он будет необходим для установки используемого редуктора. Кроме того, на пластине потребуется установить гайку типа М 10×1,5 мм для возможности натяжения цепи;
4. Для установки редуктора его потребуется перевернуть другой стороной;
5. Приварить направляющие к обратной стороне стальной пластины. Их можно заранее сделать из половинок металлических труб размерами 30×2 мм;
6. Установить стальную пластину с приваренными к ней деталями на шасси, взятое от старого картинга АКУ 89;
7. Оборудовать самоделку из бензопилы сиденьем, рулевым колесом и тормозной системой. Если в процессе сборки окажется, что глушитель от ДВС направлен на водителя, то его потребуется сместить в сторону, или удлинить при помощи куска металлической трубы.

Готовая самоделка сможет разгоняться до 60–80 км/ч, перевозя на борту одного взрослого пассажира.
