Как сделать обратный клапан для вентиляции своими руками: инструктаж по сооружению самоделки

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Эксплуатация клапана.

Эксплуатация сводится к периодической чистке капронового фильтра. Примерно раз в месяц или два фильтр нужно простирнуть в воде с мылом.

Клапан последней модификации, со времени последней ревизии, проработал уже более 11 лет и был демонтирован для оформления этой статьи фотографиями. Надеюсь, что я доживу до следующей ревизии.

Может возникнуть вопрос, как узнать, в каком положении находятся створки клапана, ведь из помещения их не видно.

Если резко приоткрыть дверь помещения, в котором установлен клапан, и клапан издаст хлопок, то его створки открыты, если клапан хлопнет при закрытии двери, то створки закрыты. Но, это если дверь открывается наружу помещения. Если дверь открывается внутрь, то всё будет ровно наоборот.

Назначение устройства

Необходимость установки объясняется тем, что современная квартира представляет собой полностью герметизированное помещение за счет того, что окна ПВХ не допускают притока воздуха в закрытом состоянии. Открывать их для проветривания не всегда удобно, поскольку зимой поступает слишком много холодного воздуха.

В связи с этим возникает сразу несколько сложностей:

• в помещении скапливается избыток выдыхаемого углекислого газа;
• хроническая нехватка кислорода приводит к духоте, спертости воздуха и нередко – к тяжести в голове;
• в замкнутом пространстве быстро накапливается влага; систематическое переувлажнение воздуха ведет к образованию плесени на стенах и продуктах.

Приточный клапан, вмонтированный в стену, удобен тем, что он создает равномерный и постоянный слабый приток, который по сути заменяет собой необходимость пользоваться форточкой в холодный период.

Клапан предназначен для использования в любом помещении жилого и коммерческого назначения. Особенно актуально его использование:

• если в квартире проживает много человек, особенно маленькие дети;
• если в помещении часто бывает много людей;
• если в квартире есть домашние животные и/или растения, которые постоянно нуждаются в притоке свежего воздуха.

Потребность в дополнительной вентиляции увеличивается, если дом старый, поскольку в этом случае система естественной вентиляции, которая монтировалась еще во время строительства, скорее всего, не функционирует или работает недостаточно эффективно.

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

• Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
• Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

• Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
• Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
• Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

1. Тройник с внутренней резьбой.
2. Для седла затвора нужно взять муфту с наружной резьбой.
3. Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
4. Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
5. Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
6. ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

1. Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
2. Через противоположное отверстие сначала вставляют шарик, а затем пружину.
3. Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
4. Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

1. При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
2. Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
3. Стрелка на корпусе прибора должна совпадать с направлением движения воды.
4. Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
5. Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
6. Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

1. Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
2. Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
3. В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
4. В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Изготовление створок клапана.

Особое внимание следует уделить полиэтиленовой плёнке, из которой изготовлены створки клапана. Я использовал полиэтилен толщиной 0,1мм. Чем крупнее ячейки в корпусе клапана, тем толще должна быть плёнка.

За плёнкой на рынок лучше пойти со своими ножницами. Нужно также выбрать самый крупный рулон с гладкой плёнкой. Волнистая плёнка не годится. Прямо от рулона нужно отрезать несколько кусков плёнки и сразу же сложить их в жёсткую папку для бумаг, чтобы плёнка случайно не помялась.

Для крепления створок к корпусу клапана, я использовал скотч на лавсановой основе. Раньше подобный скотч использовали для склеивания магнитофонной плёнки.

В видеоролике показан процесс изготовления створок клапана. Разверните плеер на весь экран, чтобы увидеть ролик в HD качестве.

Изготавливаются створки в следующем порядке.

Сначала к основанию, при помощи клейкой ленты (скотча), приклеивается кусок плёнки необходимого размера.

Затем, острым ножом по линейке прорезается контур створок клапана. И только в самом конце створки клапана отделяются друг от друга.

Если при приклеивании или сборке плёнка случайно помялась, можно смело её менять. При малом избыточном давлении в вентиляционной шахте, мятая плёнка будет «сифонить» и пропускать миазмы в квартиру.

Для герметизации стыка между клапаном и стеной помещения удобно использовать самоклеящуюся герметизирующую трубку. Я купил на строительном рынке метр трубки, которую обычно используют для герметизации окон и дверей.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

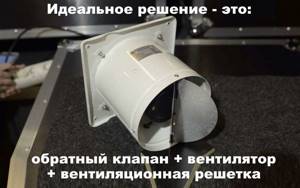

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию. Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Установка клапана.

Для установки клапана, я просверлил в стене четыре отверстия диаметром 8мм и забил туда фабричные капроновые пробки (дюбеля). Корпус клапана закрепил четырьмя шурупами с шайбами, предварительно проложив под шайбы резиновые прокладки.

Чтобы при установке не повредить створки клапана, я прижал их куском картона и удалил картон только тогда, когда клапан был закреплён на стене двумя верхними шурупами.

На фотографии не видна правая часть клапана, так как отверстие отдушины находится как раз за чугунной канализационной трубой.

Так как вентилятор был приобретён с некоторым запасом по мощности, я подключил его к сети через самый простой симисторный регулятор. Регулятор позволяет уменьшить число оборотов двигателя и соответственно снизить шум. Конструкция этого самодельного регулятора мощности подробно описана здесь.

Как сконструировать обратный клапан

Для сооружения обратного клапана понадобится купить решетку, полимерную пленку и крепежные элементы. Также для создания устройства лучше приобрести герметик. Самый простой вариант конструкции — клапан мембранного действия. Его легко сконструировать своими руками.

Конструкция защищена от конденсации на лицевой панели регулятора приточного воздуха. У этого есть автоматическая система давления-дросселирования для избыточного приточного воздуха. Количество и направление потока свежего воздуха определяется передней панелью, которая имеет механизм изменения угла открытия. Гриль передней панели открывается на верхнем крае и направляет поток воздуха вверх и вниз, чтобы обеспечить комфортное распределение воздуха даже при использовании в напольном отоплении. Фильтр монтируется в цилиндрической корзине фильтра, дополнительно защищен от помех от воды.

Изготовление обратного клапана выполняется в такой последовательности:

• Измерить размеры отверстия вентиляции, а затем вырезать решетку. Она должна иметь размеры, превышающие габариты отдушины на 2 см.
• При наличии пластика под заготовку решетку можно сделать при помощи напильника.
• Ее поверхность должна быть гладкой. Это обеспечит плотное прилегание мембран.
• Закрепить 2 квадрата пленки с 2 сторон решетки выполняется такая процедура при помощи герметика.
• Сверлом выполнить отверстия в решетке — в них впоследствии будут помещены крепления.
• Поместить решетку в отдушину и прикрутить.

Такое устройство будет эффективно работать как в случае с вентиляцией естественного, так и принудительного типа. Особенно полезно будет установить обратный клапан, если с вентиляцией имеются некоторые проблемы. Это позволит сохранять в помещении свежий воздух, исключая появление неприятных запахов.

Клапан оснащен демпфирующей трубкой, предназначенной для прямого настенного монтажа. Каждая канализационная система должна иметь вентилируемую и вентилируемую часть. Неприятные и небезопасные запахи, выходящие из санитарной посуды, подходы в канализацию приближаются во время слива, высасывание воды из затворов воды, медленный дренаж в канализацию, накопление загрязняющих веществ в канализационных линиях — всего лишь некоторые сигналы о неправильной аэрации внутренних канализационных труб.

Внутренняя канализация в объекте работает правильно, если все атмосферное давление присутствует во всех стоках. Любое нарушение этого баланса приводит к сбою всей системы канализации в здании. Чтобы гарантировать бесперебойное и правильное функционирование всей системы в здании, необходимо предусмотреть и спроектировать надлежащую вентиляцию на основе применимых стандартов и правил. Концы канализационных труб должны быть выведены из здания и должны быть расположены там, где сточные воды и трубопроводный газ, выходящий из канализационной системы, не будут проникать внутрь здания.

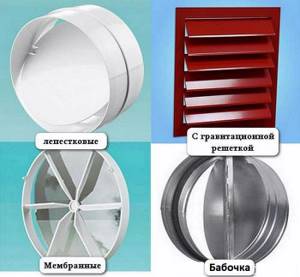

Устройство и принципы действия обратного клапана для вентиляции

Стандартное изделие для монтажа в каналах с круглым сечением

Этот промышленный клапан воздушный для вентиляции функционирует следующим образом:

• При продвижении воздуха в направлении, обозначенном стрелкой, приоткрывается заслонка (1).
• Она закреплена на металлической оси (3), установленной в отверстиях корпуса (2).
• Под действием силы, которую создает груз (5), диск возвращается в исходное положение. С помощью винта (6) эту деталь можно расположить в нужном месте вспомогательной штанги (7) для изменения чувствительности устройства.
• В нижнем положении диск опирается на фиксатор (4).

На примере этого обратного клапана вентиляции можно отметить отдельные недостатки, чтобы точнее сформулировать требования к параметрам качественного оборудования:

• Здесь есть регулировочный механизм. Но он не предназначен для установки в бытовых вентиляционных каналах, скрытых внутри строительных конструкций.
• В узле крепления центральной оси нет подшипников. Не исключено, что в процессе эксплуатации этого вентиляционного обратного клапана появятся посторонние шумы. Их сложно будет устранить с помощью смазки даже при регулярном выполнении соответствующей процедуры.
• Тут нет никаких уплотнителей, поэтому не получится полностью перекрыть поток воздуха в обратном направлении. Если не оставить технологические щели, повысится риск заклинивания заслонки.

Это изделие сделано из листовой стали, что повышает прочность (не нужную в данном случае), увеличивает вес. Обычная окраска не соответствует современным требованиям к хорошей защите от коррозии. Перечисленные факты надо учитывать при создании конструкции собственными руками, в ходе выбора подходящей модели в торговой сети.

Процесс создания обратного клапана своими руками

Фото	Пошаговый алгоритм действий с комментариями
Автор проекта собирается установить самодельный обратный клапан в канал 125 мм шириной под стандартной пластиковой решеткой. Монтаж принудительного вентилятора не планируется. Решено применить подручные материалы для экономии средств. Необходимость модернизации возникла по причине поступления неприятных запахов из соседских помещений, расположенных на других этажах дома.
Эта крышка снимается без лишних трудностей. Она закреплена на полосках скотча (с двумя клейкими сторонами). Со временем они перестали выполнять свои функции, поэтому для новой фиксации будут применены более надежные средства.
После удаления ленты и загрязнений – получилась хорошая основа для создания необходимой конструкции.
Для каркаса клапана подойдет картон, тонкая фанера, лист пластика. В данном случае применена пустая упаковка от писчей бумаги. Гофрированная крышка обладает необходимой прочностью. Дополнительное преимущество, гашение звуковых колебаний здесь не пригодится. Но его можно использовать при создании конструкции с вентилятором.
Чтобы не повредить заготовку, используют мягкую подкладку.
Контур решетки обводят карандашом, вырезают из крышки прямоугольник по отмеченным линиям.
Далее замеряют ширину и высоту вентиляционного отверстия. Получилось 125 х 170 мм.
С помощью линейки и карандаша деталь рисуют в центре прямоугольника. Расстояния от противоположных краев до его периметра должны быть одинаковые.
В центральной части отставляют вертикальную перемычку шириной 10-15 мм. Она пригодится для крепления клапана, который можно сделать из подходящего куска толстой полимерной пленки. Автор использовал верхнюю часть стандартной канцелярской папки (скоросшивателя).
Сначала вырезают центральные части.
Далее – создают створки клапана. Они должны сходиться в закрытом состоянии на середине центральной перемычки. Если применяется менее жесткий пластик, устанавливают дополнительную опорную планку по горизонтали в каждом отверстии.
Клапаны присоединяют к боковым частям рамки с помощью скотча. Проверяют прочность креплений и функционирование механизма.
Разноцветная поверхность коробки будет видна через щели.
Для устранения этого недостатка заготовку обклеивают белой бумагой.
С помощью практического эксперимента можно проверить функциональность обратного клапана для вентиляции своими руками. Необходимо убедиться в том, что лепестки перемещаются беспрепятственно, надежно перекрывают доступ воздуха в закрытом состоянии.
Для увеличения длительности испытаний клапан монтируют на саморезах, не закручивая их полностью. Места отверстий отмечают в соответствии с параметрами решетки. Если все в порядке, ее устанавливают сверху, прикрепляют шурупами к стене вместе с клапаном.

Как правильно установить своими руками

Для того чтобы правильно провести монтаж вентиляционного воздушного клапана своими руками, требуется выполнить ряд действий:

1. Изучить схему вентиляционной системы и выбрать место для установки клапана.
2. Осмотреть место предполагаемого монтажа вентиляционного клапана.
3. Отключить вытяжку от сети и при необходимости демонтировать.
4. В воздуховод установить клапан и разметить места его крепления.
5. Подготовить место для крепления, при необходимости вставить дюбеля.
6. Установить устройство, надежно закрепив.
7. Заделать щели с помощью силикона. Отсутствие герметичности в швах значительно ухудшит воздухообмен.
8. Установить все остальные элементы вентиляции.

Существуют модели, которые можно устанавливать перед вытяжным вентилятором. Это накладные модели, они намного проще монтируются.

Решетка с устройством устанавливается на входе или выходе вентиляционного канала. Для ее крепления можно использовать жидкие гвозди или саморезы.

На выходе из вентканала часто устанавливают одностворчатый гравитационный клапан или же двустворчатый пружинный

При этом важно, чтобы был установлен мощный вентилятор

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Виды воздушных клапанов для вентиляции

Некоторые виды вентиляционных клапанов
Существует несколько классификаций, по которым подразделяются заслонки для вентиляции:

• по назначению;
• по форме;
• по функциям;
• по способу управления.

В делении по назначению принято выделять следующие группы устройств:

Воздушные клапаны. Их основное назначение – регулировка подачи газа. Их используют при работе с негорючими газами, дымами и взвесями. Температура перемещаемого потока не должна превышать 80 °С.

Максимально допустимое давление — 1500 Па. Область применения: склады, квартиры, овощехранилища и прочее.

Противопожарные клапаны. Выпускаются 2 модели клапанов: дымовые и огнезадерживающие.

Взрывозащитные. Особая разновидность противопожарных заслонок. Конструкция выполнена таким образом, чтобы исключить прохождение через нее искры.

Унифицированные. Самый распространенный тип. Применяют в системах кондиционирования и воздушного отопления. Нашли применение как в быту, так и в промышленности.

По форме можно выделить устройства:

1. круглые;
2. прямоугольные;
3. квадратные.

По принципу монтажа выделяют встраиваемые и накладные модели.

Устройства могут различаться по типу привода:

Оснащенные ручным приводом. Они имеют маркировку «Р». На выведенном конце оси расположена или рукоять, или специальный профильный наконечник (в этом случае поворот осуществляется с помощью специального ключа).

Оснащенные электроприводом. В этом случае наносится маркировка «Э». управление осуществляется посредством сервопривода, находящегося на корпусе клапана. Чаще всего устанавливается в вентиляционные каналы и шахты увеличенного диаметра.

Оснащенные пневматическим приводом. На корпус устройства наносится маркировка «П». От моделей, оснащенных электроприводом, отличаются только самим устройством привода.

Важно упомянуть классификацию, связанную с функциями, выполняемыми клапанами:

• обратный клапан;
• аварийное устройство;
• нормально открытые;
• нормально закрытые;
• подпружиненные;
• вытяжного типа;
• прочие модели.

Управление клапаном может быть как ручным, так и автоматическим или с помощью пульта управления.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Инструктаж по самостоятельному сооружению клапана

Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор. Именно он станет основой для обратного клапана.

Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка

Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей

Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией. Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах

Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.

Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.

Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.

Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться

Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана

Обратите внимание, створки должны полностью закрывать вентиляционные отверстия

Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием

Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.

На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

• Проверить приспособление на возможность заклинивания.
• Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
• Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
• Предварительно отметить место для крепежа.
• Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.
