Пристенный дренаж фундамента устройство, методика расчета, схема

УСТРОЙСТВО ОТКРЫТОГО ДРЕНАЖА

Поверхностный, открытый дренаж – это система канав различных размеров, древовидной формы. Как сделать дренаж такого рода, примерно представляет каждый. Для его создания из инструментов вам понадобится только лопата и тачка.

Самая большая – центральная канава – служит каналом выхода. К ней примыкают боковые «ветви» размером поменьше, в которые «впадают» более мелкие канавки. Располагать их друг к другу лучше под прямым углом. Часто канавки засыпают щебнем, песком или другим материалом, хорошо пропускающим воду, и прикрывают дерном или сеточками. Такой дренаж называют пластовым. Уклон канала должен составлять около 3 см на каждый м.

Если на участке много зон скопления и застаивания воды, можно сделать параллельные канавы (например, вдоль дорожек или около бассейна). Очистка больших территорий от воды называется линейной. Если у вас одно-два места, куда попадает большое количество воды, достаточно сделать локальный, или точечный, дренаж. Например, для отвода воды, поступающей из ливневого желоба, перед террасой или у входа.

Если ваш участок подвергается исключительно внешним «атакам», то есть на него стекает вода с соседних участков, можно применить открытый дренаж, ограничившись канавами у забора, препятствующими проникновению воды.

На первый взгляд этот тип дренажной системы достаточно прост. Однако тут есть свои «подводные камни». Такая система пригодна для мест с естественным уклоном, к тому же требует тщательной организации участка. Необходимо его хорошенько выровнять, засыпав все впадины и углубления и разровняв холмы и возвышения, которые могут организовать обратный ток воды.

Как правильно сделать закрытый дренаж вокруг дома своими руками

Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:

лопаты двух видов (штыковая и совковая);
ватерпас для проверки уклона;
трамбовка ручного типа;
приспособление для удаления лишнего грунта с участка (носилки или тачка);
рулетка;
геотекстиль;
засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
песок;
смотровые и дренажный колодцы;
дренажный насос;
дрены и фитинги для их соединения друг с другом и с колодцами.

ГЛУБИННАЯ ДРЕНАЖНАЯ СИСТЕМА

Глубинный закрытый, или трубчатый, дренаж наиболее распространен в наши дни. Его применяют на плотно застроенных участках, где нет возможности возвести открытую систему, в местах, где нет естественного уклона, на участках с разветвленной системой дорожек, в садах со сложным ландшафтным дизайном с использованием многочисленных видов растений.

Глубинная трубчатая система – это линейный вид дренажа, точечное его использование встречается редко. Дрены можно делать из асбоцементных, керамических или пластиковых перфорированных труб. Их диаметр 8-11 см и выше. Трубы меньшего диаметра для этих целей не подходят.

Если по какой-то причине купить перфорированные трубы не представляется возможным, можно использовать обычные пластиковые трубы для наружной канализации. Для этого сделайте на них пропилы в шахматном порядке на полдиаметра трубы. Расстояние между щелями не более 50 см. Или же просверлите со всех сторон отверстия в 5 мм, расстояние между которыми будет около 1 см.

Делать глубинный дренаж начинают с рытья траншей по предварительно составленному проекту. На садовых участках система каналов образует своеобразную елочку. Вокруг дома необходимо делать кольцевой дренаж.

Глубина траншей зависит от степени вашей проблемы и варьируется от 50 см до 3 м. Лучше укладывать трубы ниже уровня промерзания грунта – 110-130 см. Возле дома ниже уровня фундамента. Для отвода воды от корневых систем деревьев дрены углубляют более чем на 1,5 м. Расстояние между дренажными траншеями на участке – 5-10 м. При расчете глубины следует добавить к необходимым размерам 20 см для устройства «подушки». Уклон дна траншеи делают в сторону коллектора (0,5-1 см – возле дома и до 3 см на м – на участке).

Резюме

В некоторых случаях потребуется укладка пластовой дренажной системы. Основной причиной этому является наличие глинистых грунтов. В такой ситуации укладка дренажной системы осуществляется при закладке фундамента непосредственно под него. Общая схема такая же, как описано для кольцевой системы, но есть нюансы в отношении коллекторных колодцев, которые чаще сооружаются с фильтрующим дном.

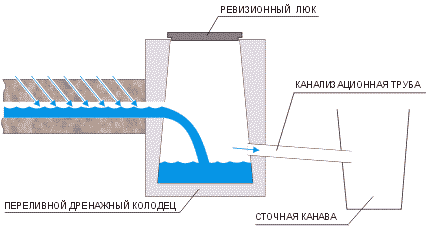

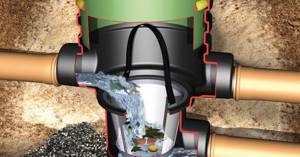

ЗАЧЕМ НУЖНЫ КОЛОДЦЫ

На каждом повороте в 90 ° организуют смотровые колодцы (иногда для экономии их делают на каждом втором углу).

На прямых участках их устанавливают через каждые 50 метров.

Делают их из труб большого диаметра. Также на рынке можно найти уже готовые сборные колодцы.

На дне рекомендуется создавать илосборник, чтобы попавшие в трубу мелкие частицы могли в нем оседать, не засоряя трубу.

Для этого дренажную трубу крепят на уровне 20 см выше дна колодца.

Когда ила наберется довольно много, его удаляют специальным насосом. Насос опускают в колодец, затем, взмутив напорной струей воду на дне, включают его.

Расчетные работы

При желании самостоятельно соорудить дренажную систему можно руководствоваться несколькими простыми правилами. Первое из них гласит, что дренажные трубы должны быть размещены ниже подошвы фундамента. Углубиться придется еще на 50 см от крайней точки подошвы. Поэтому если фундамент заложен на 2 метра, то придется попотеть. Трубы должны быть уложены с уклоном, чтобы вода могла свободно уходить в коллекторные колодцы. Соблюдается уклон в два градуса. Чтобы было его проще вымерять, то уровень должен изменяться на каждые два сантиметра через метр. Идеальным местом для расположения коллекторного колодца дренажной системы является нижняя точка участка. Поэтому предварительно необходимо внимательно исследовать участок и набросать схему будущей дренажной системы.

Совет! Благодаря размещению накопительного колодца в самой нижней точке участка можно будет избежать установки нескольких элементов с перекачивающими насосами.

Кольцевой дренаж фундамента

Кольцевой дренаж – прекрасное решение, позволяющее устранить проблему, когда грунтовая и дождевая вода, просачиваясь внутрь грунта рядом со стеной фундамента, оказывает на него разрушающее действие, а также проникает в помещения подвала.

Чаще всего эта проблема проявляется во время весенних паводков, когда тает снег и размораживается грунт. Это нарушает спокойствие жильцов дома, вынуждая их откачивать воду из подвала. Кольцевой дренаж – это сеть перфорированных труб, соответствующим образом уложенных вокруг фундаментов и отводящих скапливающиеся в этом месте грунтовые воды.

Что важно учитывать при выборе такого вида дренажа:

действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Необходимые материалы

Основными элементами, которые образуют всю дренажную систему, являются трубы, ревизионные и коллекторные колодцы. В качестве труб могут использоваться изделия из следующих материалов:

асбестоцемент;
керамика;
пластик.

Первый и второй вариант были довольно распространенными до определенного времени. Их преимуществом можно считать доступность и невысокую цену. Но керамические трубы довольно хрупкие, что вносит определенные сложности при укладке, а также ограничивает максимальное давление, которое может быть оказано сверху. Асбестоцементные решения быстро засоряются и разрушаются от постоянного воздействия влаги. Другим недостатком является необходимость самостоятельного сверления отверстий по всей протяженности трубы, что также доставляет определенные неудобства и отнимает уйму времени.

Лучшим решением на данный момент можно считать пластиковые изделия. Пользователи выбирают эти трубы в силу следующих плюсов:

продолжительный срок эксплуатации;
устойчивость к биологическому и химическому воздействию;
наличие отверстий;
высокая прочность;
гладкие внутренние стенки;
доступная цена.

Срок службы таких труб достигает нескольких десятков лет, поэтому о работоспособности системы не придется переживать длительное время. Полимер, из которого изготавливаются дренажные трубы инертен к большинству химических веществ. Последние часто попадают в систему вместе с дождевой водой, которая смывает их с поверхности грунта. Бактерии, которые находятся в грунте, также неспособны справиться с пластиком, поэтому не придется переживать о коррозионных процессах. Производителем предусмотрено наличие отверстий, через которые вода просачивается внутрь труб, поэтому их не придется изготавливать самостоятельно. Лучшим решением для сооружения системы считаются гофрированные трубы. Благодаря ребрам жесткости они способны выдерживать значительные нагрузки, которые оказывает грунт. Внутренние стенки таких изделий являются гладкими, поэтому засоры не страшны, ведь загрязнителям попросту не за что зацепиться. Благодаря простоте производства цена остается доступной для конечного пользователя.

Вместе с трубами производится установка инспекционных и коллекторных колодцев. Первые представляют собой пластиковые емкости, которые имеют отводы для подключения к ним труб. Используются эти колодцы для контроля засоренности и для обслуживания систем. Если возникает подозрение в появившемся засоре, то его всегда можно прочистить через инспекционный колодец. Обычно они монтируются на местах стыков труб, которые проходят параллельно различным стенам. Коллекторные колодцы имеют большую емкость по сравнению с инспекционными. Их задачей является накопление воды, которая поступает из дренажной и ливневой системы. Опустошение коллекторных колодцев происходит за счет использования дренажных насосов, которые выбрасывают жидкость из них в сточные канавы или в канализационные системы. В некоторых случаях можно осуществить подключение коллекторных колодцев к канализационной системе, чтобы при его переполнении вода автоматически уходила.

Обратите внимание! В качестве вспомогательных материалов для дренажной системы применяется гравий, песок и геотекстиль.

Пристенный дренаж фундамента

На сегодняшний день одним из самых эффективных является дренаж фундамента дома пристенного типа. Данная разновидность дренирования отводит воду от основания и защищает от предельного подъема влаги, содержащейся в почве. Как следствие, увеличивается долговечность постройки, в подвальных помещениях отсутствуют лужи, грибок, плесень и другие деструктивные организмы.

Пристенный дренаж представляет собой конструкцию, обычно сооружаемую ниже уровня пола подвала. Особо необходима дренажная система фундамента, если дом имеет подвал или цокольный этаж. И желательно позаботиться о ней еще на начальной стадии строительства — на этапе закладки котлована под фундамент.

Если же дренаж не был предусмотрен при проектировании, то придется обеспечить уже имеющемуся дому защиту от грунтовых вод. И начинать стоит с того, чтобы снова выкопать котлован вокруг дома.

Дренажные трубы устанавливаются по периметру дома. В местах их соединения, по углам, устраиваются смотровые колодцы. В самой низкой точке участка располагается откачивающий колодец. Он должен выводить излишнюю воду за пределы территории в ливневую канализацию или в близлежащий водоем. Чтобы правильно сделать дренаж фундамента, следует учесть ряд составляющих. Глубина, на которой заложен фундамент.

Независимо от используемого для организации отвода воды материала, вся дренажная система закладывается ниже расположения подушки основания на 30-50 см. Также следует учитывать уклон. Понижение системы дренажа в сторону сборного коллектора под углом с коэффициентом 0,02 (2 см на 1 м) обеспечит бесперебойный отвод избыточной воды и предотвратит от застаивания ее в трубах. Помните, что в любом случае дренаж фундаментной плиты должен располагаться не ближе 3 м от дома. Также необходимо предусмотреть наличие отмостки из бетона, которая должна отходить от фундамента здания не менее чем на 1 м.

Что важно знать при выборе такого типа:

Его часто применяют как профилактику от воды;
Такую дренажную систему часто используют при смешанном источнике грунтовых вод;
Прокладывают такой дренаж снаружи от здания. Расстояния от стены до дренажной системы равно ширине фундамента самого здания непосредственно.
Такую систему закладывают не ниже уровня подошвы фундамента;
Если глубина фундамента слишком большая, то дренаж может быть чуть выше.

Виды

Основных разновидностей дренажных систем несколько. Выбор той или иной напрямую зависит от особенностей участка, степени подверженности его затоплению, уровня грунтовых вод.

Открытый дренаж

Это по-настоящему бюджетный вариант. В основе системы лежит ряд открытых каналов, прорытых на участке, по которым избыток воды отводится от здания. Данная схема не может защитить от грунтовых вод, но достаточно эффективно собирает дождевую и талую воду.

Использовать подобную систему рационально только в случае участка, на котором водоносный горизонт залегает достаточно глубоко, но глинистая почва способствует застаиванию дождевой воды.

Ливневая канализация

Поскольку сама по себе открытая система малоэффективна, ее стоит дополнить ливневкой. Ее задача – сбор и удаление за пределы участка дождевой воды.

Конструктивно ливневка состоит из сети труб, уложенных под землей, и водосборников, выведенных на ее поверхность. В зависимости от предпочтений владельца может быть установлено несколько точечных сборников или каналов ленточного сбора.

Кольцевая система

Обе предыдущие конструкции нельзя рассматривать как полноценный дренаж. Они лишь удаляют влагу с поверхности, не регулируя уровень воды в почве.

Обратите внимание! Кольцевая система является хорошей защитой фундамента, в случае правильного монтажа она обеспечит долговечность и надежность постройки.

Система включает в себя две части – ливневую защиту и трубопроводы отвода грунтовых вод. Ливневая защита состоит из труб, в которые подается вода, собранная с крыш зданий, она транспортируется в накопительные колодцы и аккумулируется в них. Вторая часть – это замкнутая сеть специальных трубопроводов с отверстиями (трубчатых дренов). Они собирают воду из почвы и направляют в те же накопители.

При необходимости значительно понизить уровень грунтовых вод используются дренажные колодцы. Избыточная влага, которую собирают все эти устройства, отводится за пределы участка в случае уклона или собирается в коллекторе для последующего вывоза.

Пластовый дренаж

Пожалуй, самым эффективным способом защиты фундамента является пластовый дренаж. Он отлично справляется со своей задачей на любой почве, собирает и удаляет воду. Это отличный дренаж ленточного фундамента, фундамента из цельных бетонных блоков и других подобных конструкций. Единственным его недостатком является то, что проложить трубопроводы можно только до начала строительства.

Основа системы – перфорированные трубы, которые уложены ниже подошвы фундамента на уровне песчаной засыпки. Собранная ими вода аккумулируется в приемном колодце. Далее она сливается в канализацию, а в случае ее отсутствия периодически вывозится.

Устройство гидроизоляции фундамента

Это необходимая мера не только при опасности подтопления или обустройстве эксплуатируемого цокольного этажа. Защита основания здания позволит продлить срок его службы, сохранить первоначальные характеристики и избавит от сырости на первом этаже. Традиционно выделяют два способа изоляции фундамента от воздействия влаги:

Обработка битумной мастикой. Толщина слоя зависит от глубины залегания фундамента: до 2 метров – 2 мм, более – до 4 мм.
Укладка мембранной пленки. Является более современным, но в то же время дорогостоящим методом. После обработки мастикой по всей поверхности основания раскатывается рулон мембраны (полимерной профилированной пленкой с рифлением). Ее двух- или трехслойные разновидности оснащены дополнительно слоем геотекстиля. Принцип работы сводится к стеканию влаги, просочившейся сквозь ткань, к дренажным трубам.

Дополнительно стоит провести утепление фундамента.

Последствия длительного воздействия излишек влаги

Вода крайне агрессивно действует на основания зданий, ее переизбыток также губителен для культурных насаждений. Пренебрежение устройством системы отвода воды может привести к следующему:

появление сырости и распространение вредоносного грибка по полу первого этажа;
подмывание фундамента, его разрушение и перекос всего строения;
заболачивание придомовой территории и появление неприятного запаха;
снижение эстетичности за счет гибели декоративных растений и присутствие грязи на мощеных площадках.

Также предпосылками для устройства пристенного дренажа

могут служить:

от пола подвала до уровня пролегания грунтовых вод менее полуметра или основание ниже этого уровня;
дом расположен на глинистых или суглинистых почвах, которые не способны впитывать излишки влаги, но при этом заложена эксплуатация цокольного этажа.
