Ливневая канализация загородного дома своими руками – устройство и схемы, проекты + видео инструкции

Для предотвращения потопа на участке после любого дождя, для защиты фундамент от влаги, которая может привести к его разрушению, нужно создать надежный отвод снеговой и дождевой влаги. В этом поможет дождевая канализация – система по приему и удалению воды по специальным каналам. В своем доме ливневая канализация небольшая, но работает так же как подобная система на городских улицах.

Что собой представляет ливневая канализация в частном доме

В местах, где выпадает много осадков, требуется отводить дождевые воды. Без этого раскисает почва во дворе и долго остается мокрой, исподволь разрушается покрытие садовых дорожек. Ливневая канализация на приусадебном участке – залог продолжительной службы жилого дома и порядка во дворе. Эту разновидность инженерных систем именуют по-другому – дождевая канализация или ливневка.

В составе ливневой канализации обязательно есть такие элементы:

  • Водосточная система дома. Это установленные вдоль кровли водосточные желоба, в них стекают с крыши выпавшие осадки. Они попадают в воронки и после этого стекают по водосточным трубам;
  • Нескольких приемников воды на поверхности почвы (приемных воронок, линейных водоотводов). Их размещают так, чтобы все туда попали все осадки, и влага не растекалась по участку. Точечные приемники в основном располагают под водосточными трубами, желательно установить приемники на асфальтированных и залитых бетоном площадках, в местах покрытых тротуарной плиткой. Устанавливают линейные приемники возле садовых дорожек, в них будет хорошо попадать вода, если уложить покрытие с уклоном;
  • Система сброса и хранения осадков.

Ливневая канализация может служить источником воды для полива участка. Необходимо только трубы системы провести в емкость подходящего размера, а из нее подавать насосом воду в систему полива. Если у вас поливать нечего, то можно направить воду в близлежащий водоем, канализационную систему или в сточную канаву. Если так поступить нельзя, создают дренажное поле, для этого подготавливают перфорированные трубы и вкапывают их в почву.

Существует 3 вида ливневой канализации:

  • Подземная система. Все элементы зарыты в почву. Внешне такая конструкция незаметна, но потребуется произвести много земельных работ и потратить немало денег. Создать эту систему удобней всего при перепланировке участка или при строительстве жилого дома. Существует 2 вида подземных ливневых систем – непромерзающая и промерзающая. Для незамерзающих ливневок необходимо зарыть трубы ниже уровня промерзания почвы, в средней полосе России – 150-170 см. Промерзающая система не работает ранней весной и зимой, но их сделать проще, нужно вкопать трубы на глубину около 30 см;
  • Надземная система. Это водоотводящие желоба, по которым поступающая вода уходит в сад или поступает в емкость;
  • Смешанная система. В этом случае часть труб прокладывают в почве, а остальные размещают на поверхности. Это оптимальный вариант по внешнему виду и по затратам.

Проектируют каждую систему в зависимости от участка, не существует одного рецепта. Любая территория имеет свои особенности – насколько хорошо почва впитывает воду, планировка и рельеф, имеющиеся постройки.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Совмещенная или отдельная система

В частном доме ливневая канализация бывает открытой, точечной и смешанной. У любой из них есть свое предназначение, и они отличаются по устройству.

Канализация открытого типа

Эта конструкция эффективна и несложна в изготовлении. Система изготавливается как сеть пластиковых, бетонных или стальных желобов размещенных на поверхности почвы. С их помощью вода из водосточных труб, поступает в специальную емкость или общую канализацию. Желоба должны быть накрыты сверху специальными декоративными решетками, предотвращающими попадание в них мусора. Части желоба соединяются и обрабатываются герметиком. Этот вид ливневки способен собирать влагу с очень большой площади, в нее можно направить воду не только с крыши жилого дома, но и с разных площадок, тротуаров и садовых дорожек.

Рекомендация! При устройстве открытой ливневой канализации, не забывайте про уклон установленных желобов, иначе вода будет плохо уходить.

Точечная канализация

При использовании в частном доме точечной ливневой канализации, все трубопроводы необходимо размещать под поверхностью земли. Вода, поступающая с крыш, стекает в дождеприемники, защищенные декоративными решетками, а из них поступает в подземный трубопровод. По ним она уходит в места сбора, или за границы приусадебной территории.

Рекомендация! Подземные коммуникации физически сложно укладывать в почву, лучше всего ее обустраивать во время постройки жилого дома. После того как приусадебная территория будет застроена выполнить эту работу станет сложно.

Смешанная ливневая канализация

Эти системы используются при желании снизить затраты труда и денег. В ней могут использоваться элементы любых систем ливневой канализации.

Нередко разные канализационные системы находятся на участке рядом или расположены параллельно, поэтому появляется желание сберечь деньги и совместить разные системы. Например, подключить все системы в уже существующий колодец. Нужно предупредить, что так поступать не стоит, при сильном дожде в колодец поступает много воды – примерно 10 м2 в час, и он наполнится очень быстро, иногда вода даже начинает переливаться. Если к нему подключена канализация из дома, то вода будет затекать в канализационные трубы, в результате у вас стоки не будут уходить из сантехнических приборов. Когда уровень воды в колодце спадет – внутри останется много мусора, его придется чистить, иначе канализация из дома не сможет нормально работать.

При поступлении дождевой воды в дренажный колодец, все будет еще хуже. Дождевая вода во время ливня поступает в систему, все трубы наполнятся, и она начнет поступать под фундамент. Последствия вас не обрадуют, дополнительно произойдет заиливание дренажа. Чистить эту систему нереально, а чтобы заменить трубы придется потратить много денег.

Вывод один – для ливневой канализации обязательно нужно делать собственный вместительный колодец.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

  1. Открытая.
  2. Закрытая.
  3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Ливневая канализация в частном доме, схема устройства

Система имеет все устройства, при необходимости и в зависимости от участка можно проектировать канализацию любой сложности и конфигурации.

Все элементы создают систему, она должна включать:

  • Колодец. Он должен иметь максимально возможный объем. Размер напрямую зависит от возможного количества дождевой воды, габаритов участка и кровли. Удобно его изготовить из бетонных колец. Их вкапывают в почву, над колодцем делают плиту с люком. Если взять бетонную плиту с люком – сверху можно насыпать почву 4-5 см толщиной и высадить газонную траву. Газон, растущий над колодцем, будет немного отличаться по густоте и цвету, если насыпать слой земли 15-20 см, то разницы вы не заметите;
  • Люк колодца. Эти элементы изготавливают из разных материалов – сталь, чугун, пластмасса или резина, выбирают только с учетом личных предпочтений хозяина дома. Неважно из чего вы делаете колодец, он должен быть на такой глубине, чтобы его верхний срез находился на 15-20 см ниже поверхности почвы. Для установки люка часто из кирпича делают небольшую горловину, это позволит вырастить газон, который не будет отличаться от остальной территории;
  • Точечные водоприемники. Емкости небольших размеров, их размещают в местах скопления воды – в низких местах площадок, под водостоками. Их изготавливают из бетона или пластика. Бетонные изделия используют при создании глубокой ливневки. Их устанавливают вертикально один на один, до необходимой высоты. Сейчас начали продавать надстраиваемые водоприемники из пластика;
  • Дренажные каналы. Бетонные или пластиковые желоба, размещают в местах, где собирается много дождевой воды – возле садовых дорожек, вдоль свесов кровли, если нет водостоков. Иногда их устанавливают под водостоки, это удобно, если делая отмостку возле жилого дома, не предусмотрели укладку труб сброса дождевой воды. Ставят такие приемники возле края отмостки. Это позволяет создать ливневую канализацию, не повредив бетонную отмостку;
  • Пескоуловители. Приспособления, предназначенные для улавливания песка и грязи. Обычно используют пластиковые изделия, они надежны и стоят недорого. Стоять должны эти устройства на длинных участках трубопровода с промежутками друг от друга. Периодически их необходимо чистить, но зато система не засорится и ее не придется чистить;
  • Решетки. Необходимо брать решетки с крупными отверстиями, чтобы быстрее уходила вода, они бывают:
  1. Чугунные – хороший материал, но с него быстро слезает краска (продержится не более 2-3 лет);
  2. Стальные – самый плохой материал для таких изделий, они быстро разрушаются от коррозии;
  3. Алюминиевые – служат дольше других изделий, хорошо выглядят, самые дорогие;
  • Трубы. Желательно использовать для ливневой канализации пластиковые трубы (рыжего цвета). У них гладкие стенки, благодаря чему осадки быстро стекают. Диаметр труб зависит от количества ответвлений системы, и объема поступающей дождевой воды. Минимальный диаметр изделий равен 150 мм, чем толще трубы вы уложите, тем лучше. Их располагают с уклоном 3% минимум (труба должна опускаться на 3 см на каждый погонный метр) в сторону в сторону колодца;
  • Лотки (открытые желоба), размещают на поверхности почвы или располагают в траншеях закрытые каналы. Их нужно монтировать с учетом необходимого уклона в сторону водосборного колодца. Вода по ним перемещается за пределы участка или в водосборники;
  • Ревизионные колодцы. Бетонные или пластиковые колодцы небольшого объема, их размещают на длинных участках трубопровода, в точках поворота и в местах разветвления труб. Если потребуется с их помощью можно удалить засор.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

  • труб;
  • колодцев;
  • приемных элементов;
  • желобов.

При их выборе необходимо учитывать некоторые особенности. Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена. В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ. Одно важно требование – все стыки труб должны быть герметичными.

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

Проектирование системы и устройство ливневой канализации в частном доме

Перед созданием любой системы водоотведения, необходимо заранее составить чертеж, подготовить планы территории и сделать подробные схемы конструкции. Иначе вы сильно осложните работу, наверняка на одном из участков ошибетесь с уклоном. Если вы не сможете сделать эффективно работающую систему, то лучше не начинать это дело, иначе вы зря израсходуете средства, а если вы изготовите слишком мощную ливневку – то потратите зря много денег.

Чтобы точно выполнить расчеты и подготовить проект, потребуются такие данные:

  • Среднее количество выпадающих осадков;
  • Частота выпадения осадков;
  • Толщина снега зимой;
  • Площадь кровли;
  • Площадь стока;
  • Характеристики почвы на участке;
  • Чертеж расположения подземных коммуникаций;
  • Расчет возможного количества сточных вод.

После этого производят расчеты по формуле Q = q20 *F*K, в которой:

  • Q – количество воды, которая должна быть удалена ливневой канализацией;
  • q20 – количество осадков (нужны данные для определенной местности);
  • F – площадь, с которой удаляются осадки;
  • К – коэффициент, на который влияет материал покрытия: Щебень – 0,4;
  • Бетон – 0 0,85;
  • Асфальт – 0,95;
  • Кровли зданий – 1,0.

Эти данные сравнивают с требованиями СНиП и решают, какой необходим диаметр труб для качественного водоотведения.

Часто дороговизна земляных работ становится причиной того, что люди неглубоко укладывают трубы – это оправдано, нет особой необходимости слишком глубоко зарывать трубы. Смотровые колодцы и коллектора нужно заглублять ниже глубины промерзания почвы, как это указано в ГОСТах. Можно их уложить выше, но потребуется трубы утеплить теплоизолирующим материалом, к примеру, можно использовать геотекстиль. Уменьшение глубины заметно снижает себестоимость устройства ливневой канализации.

Нельзя пренебрегать запросами по минимальному уклону трубопровода, по ГОСТу предусмотрены такие нормативы:

  1. Трубы 15 см диаметром, нужно класть с уклоном не менее 0,008 мм на метр погонный;
  2. Трубы 20 см диаметром, нужно класть с уклоном не менее 0,007 мм на метр погонный.

Уклон может изменяться с учетом особенностей территории на участке возле дома. К примеру, в точке соединения дождеприемника и трубы, нужно увеличить скорость воды, для этого необходимо увеличить уклон на 0,02 мм на метр погонный. На участке где стоит пескоуловитель нужно снизить скорость потока, иначе взвешенные частицы песка не задержатся, и их унесет поток воды, по этой причине уменьшают угол уклона трубы.

Варианты ливневой канализации

Ливневая канализация — конструкция специфическая. В воде‚ отводимой через эту систему‚ присутствует как мелкий, так и крупный мусор. Поэтому в ливневке должна быть первичная очистка.

Система может отличаться объемом воды, который она в состоянии принять, конструктивным исполнением, длительностью эффективного функционирования.

Галерея изображений

Фото из

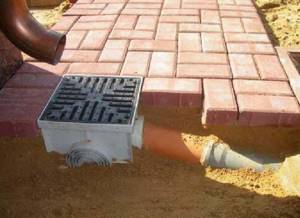

Точечный водоприемник ливневой канализации

Сооружение каналов и установка дождеприемников

Защита фундамента от ослабления

Комплектующие для сборки ливневой системы

Исходя из устройства системы, можно выделить 3 типа ливневки:

  1. Открытая. Имеет самую простую конструкцию, легкая в исполнении, обходится недорого.
  2. Закрытая. Этот вариант более сложный. Здесь придется иметь дело с подземными трубами, дождеприемниками. Систему нужно спланировать заранее, а монтаж лучше сделает специалист.
  3. Смешанная. Выбирают, когда не хватает финансов для воплощения варианта 2, а также если нужно охватить большую площадь. Представляет из себя что-то среднее между первыми двумя.

Ливневую канализацию первого типа выполняют в виде водоотводящих лотков, встроенных в покрытие. По ним вода поступает в специально отведенное место или просто сливается в огород. Система второго типа расположена ниже нулевой точки, что предполагает земляные работы в немалом объеме и соответствующие финансовые вложения.


Поверхностный водоотвод может отлично вписаться в ландшафтный дизайн дачи, и даже стать его украшением. Используют систему на небольших территориях

Оборудуют такую ливневку в основном при освоении участка, так как это более простой в исполнении промерзающий вариант. Заглубляют систему не очень глубоко — до метра максимум, но как зимой, так и в начале весны она не задействована в работе.

Чтобы канализация не промерзала‚ трубы заглубляют ниже точки промерзания. При третьем типе ливневки элементы канализации находятся частично и сверху‚ и в почве.


Эксперты говорят‚ что выбор такого дорогостоящего варианта‚ как закрытая ливневка‚ должен быть обоснован. Такое решение может быть оправдано высокими требованиями к оформлению территории

Проектирование ливневки всегда индивидуально. Вряд ли найдутся участки с абсолютно похожими условиями. Они всегда будут отличаться‚ если не рельефом‚ то планировкой‚ свойствами грунтов‚ количеством подсобных построек.

Ливневки нужны как на предприятии‚ так и в частных владениях. Отличие в их конструкции заключается в том‚ что масштабные системы совмещают со сбросом очищенных вод‚ которые используют для нужд предприятия

Расчет глубины и уклона укладки труб, объем колодца для сбора влаги

Для надежной защиты участка и жилого дома от грязных потоков после сильного дождя, подтоплений и заиливания территории, нужно сделать правильные расчеты системы. Главное сделать ливневую канализацию так, чтобы поступающая на участок вода, удалялась без остатка, что регламентируется положениями СНиП 2.04.03-85.

Глубина укладки труб

Если сечение труб для удаления дождевой воды 5 см, то для них подготавливают траншею 30 см глубиной. При укладке более толстых труб, глубину заложения увеличивается до 70 см. любая ливневая система должна находиться выше дренажа на участке.

Рекомендация! Части конструкции по правилам нужно укладывать ниже уровня промерзания грунта, но их часто размещают ближе к поверхности, утепляя трубы, в траншее насыпав слой щебня толщиной 20 см, после чего укрывают его геотекстилем. Это уменьшит затраты труда на земляные работы.

Требуемый уклон трубопровода

Уклон под подходящим углом гарантирует беспрепятственное удаление воды. Его выбирают с учетом диаметра труб ливневой канализации. При толщине до 20 см, уклон – 7 мм на 1 метр/погонный траншеи. Если укладывают трубы толщиной 15 см – 8 мм на 1 метр/погонный траншеи. При устройстве открытой системы, уклон должен быть 3-5 мм на метр/погонный.

Особенности проектирования

Сбор дождевой воды и их отвод с кровли жилого дома производят с помощью трубопроводов-стояков, установленных под крайними точками желобов. Нужно устанавливать желоба по всему периметру крыши. После этого вода по стоякам стекает в дождевой приемник. Сток на плоских кровлях направляют в трубные стояки. Обычно их размещают внутри зданий вертикально, аи делают на кровле раструбы, которые делают так, чтобы они составляли единое целое с кровельным покрытием.

Если стояки установлены внутри здания с открытым выпуском, то в их конструкции нужно предусмотреть отвод воды зимой от растаявшего снега в канализационную систему с гидрозатвором. Исходя планируемого количества поступающей воды, подбирается подходящей диаметр труб для организации стояка.

Лучше всего для водостоков использовать чугунные, асбестовые или пластиковые трубы. Изделия из пластика и жести используют для создания наружной ливневой канализации. Укладка пластиковых труб не лучший вариант, но такая система будет стоить дешевле всего. Но частые поломки канализации ликвидируют всю экономию. На стояках ревизии устанавливают на высоте нижнего этажа жилого дома.

Дренажная канава

Одним из простейших и доступных устройств, позволяющих отвести воду и с участка, является дренирующая канава. Лучше всего ее сделать, если участок имеет уклон в одну сторону.

Она отрывается на глубину ниже уровня промерзания грунта. Важно по всей длине соблюсти уклон в сторону стока воды. Величина его должна быть до 3-5 сантиметров на метр длины. Такой уклон позволяет воде стекать достаточно медленно, унося с собой частички грунта, в противном случае может произойти быстрое заиливание ливневой канализации загородного дома. См. правила прокладки канализационных трубопроводов в грунте.Ливневая канализация в частном доме своими р

На дне канавы, приблизительно на треть глубины, размещается слой из диких камней или бетонного лома. Затем нужно насыпать крупный гравий, песок и укрыть все это геотекстилем. Он позволит избежать быстрого заиливание сточного канала. В идеале водосточную канаву выводят в ближайший колодец ливневого водосбора.

В современных условиях в качестве водоотвода используются трубы из различных материалов – стальные или пластиковые. Для большей прочности для проводников второго варианта используются изделия с гофрированной стенкой. Такая конструкция повышает радиальную прочность изделия.

Дренажные канавы ливневой канализации на участке могут быть также открытыми, что упрощает их эксплуатацию.

Они бывают следующих видов:

  • периметральные – отрываются по периметру площади, которую нужно защитить от излишков влаги;
  • основные – это по сути основное русло реки, к которому сходятся притоки в виде дополнительных стоков.

Строительство и монтаж ливневой канализации в частном доме своими руками

Обустраивают ливневку почти, так же как и обычную канализационную систему, но если на здании нет водостоков, то начинать работу нужно с них.

Кровельная часть

На кровле устанавливают дождеприемники, все стыки нужно обработать герметиком. После этого монтируют сточные трубы, прикрепляя их к дому хомутами. Если вы делаете открытую ливневку, то затем нужно разместить лотки в подходящих местах. Если у вас предусмотрена точечная система – необходимо установить отводные трубы.

Наземная часть

В месте, где запланирована укладка труб ливневой канализации, на подходящую для вашего региона глубину, подготавливают траншею. Рассмотрим последовательность действий.

  1. Дно подготовленной траншеи с нужным уклоном, выравнивают, засыпают ямки, убирают найденные камни и утрамбовывают;
  2. Засыпают песком, делая слой 20 см толщиной;
  3. Подготавливают котлован для колодца;
  4. На песчаную подушку в траншее укладывают трубы, соединяя их фитингами;
  5. В ответвления ливневки, превышающие по длине 10 метров устанавливают смотровые колодцы, на участке соединения трубопровода и приемников размещают пескоуловители. Все должно создать одну сеть, места соединений герметизируют.

Так выполняют сборку ливневой канализации на любом участке. Не забывайте, что нужно собирать воду со всех скатов кровли. Только так вы защитите приусадебный участок и придомовую территорию от избытка влаги. Перед засыпкой траншеи нужно проверить систему на герметичность и прочность, в водоприемник наливают из шланга воду, при обнаружении протечек на стыках их ликвидируют.

Способы отвода воды

Для хозяев загородных домов серьезной проблемой может стать отвод воды, стекающей с большой площади. Если нет возможности подключения к централизованной канализации, остается 2 способа отвода:

  1. Подготовить емкость для сбора воды, которая в будущем будет использована для полива сада;
  2. Отвод в природные зоны или непосредственно в почву.

Первый способ целесообразен, если на приусадебном участке есть растения, которые нужно поливать. Потребуется только приобрести насосную станцию для перекачки воды из емкости к растениям.

Второй способ отвода использовать сложнее. Отправлять воду в почву долго, сколько для этого потребуется времени зависит от впитывающих возможностей грунта и общей площади дренажной системы. На разных участках возможность насыщения почвы влагой сильно отличается. Чтобы сбрасывать стоки ливневой канализации «на ландшафт» или «на рельеф», потребуется создать водосборник и предусмотреть очистные сооружения. Сложнее всего сделать очистные модули. Оба способа использования дождевой воды требуют согласования с администрацией.

Хотя ливневая канализация технически сложная система‚ ее при выполнении правил сможет собрать даже человек, мало разбирающийся в строительных технологиях. Необходимо только выполнять все советы специалистов и ливневая канализация на приусадебном участке не создаст вам проблем.

Правила установки двойной системы

Грамотная установка комбинированной системы обязательно выполняется по заранее созданному проекту, в котором указываются нюансы, касающиеся привязки к участку и синхронизации работы колодцев, чтобы и дренаж и «ливневка» исправно работали как в штатном режиме, так и при перегрузке.

При монтаже требуется учитывать следующие нюансы:

  • Обустройство дренажной системы это достаточно недешевое удовольствие. Если же что-то пойдет не так и через несколько лет дренаж перестанет работать, то на его восстановление придется затратить средств не меньше, чем на проведение нового, особенно учитывая, что придется «расковыривать» ландшафтный дизайн. Как итог, обустройством дренажа должны заниматься профессионалы.
  • В период половодья каждая из систем будет перегружена. Так как они собирают влагу с разных источников, то и дрены должны быть проложены для каждой системы отдельно. Можно это делать в одной траншее, но на разной глубине. Колодец для сбора воды можно использовать общий.
  • При выкапывании траншей для дренов обязательно стоит учесть, что дно ямы будет устлано щебнем и песком. Это значит, что при необходимости разместить дрен на определенной глубине, яму надо выкапывать глубже на толщину слоев песка и щебня.


Котлован для колодца дренажной системы должен быть достаточно глубоким Источник besplatka.ua

  • Обычно вода собирается в накопитель (яма или резервуар), откуда используется для технических нужд или откачивается в водоемы или просто подальше от участка. Если для дренажа используются перфорированные трубы, то отводящие всегда цельные. При совмещении их в одной траншее по вертикали, перфорированные укладывают снизу, а обычные сверху.
  • Если в траншее трубы магистрали и дрены совмещают по горизонтали, то их прокладывают параллельно, на небольшом расстоянии друг от друга (чтобы в случае, если магистральная труба повреждена, вода оттуда не попадала в дренажную систему и не перегружала ее).

Процесс монтажа

Начальным этапом является установка водостоков на кровле и подведение их внизу к дождеприемнику. Далее начинаются операции на участке.

Весь монтаж начинается с монтажа дождеприемников. Они должны монтироваться непосредственно под водосточными трубами кровли. Каждое приемное устройство должно заводиться в единую магистраль. Водостоки при помощи колен объединяются с приемниками.

Далее следует начинать подготовку траншей. Трубы необходимо укладывать на подушку из песка, толщина которой составляет не менее 100 мм. Выше уже сказано, что обязателен необходимый уклон, за которым нужно постоянно следить.

Для снижения количества землеройных работ вы в одну подготовленную траншею можете поместить ливневый с дренажным трубопровод. Но проводить их совмещение нельзя. Дренажную магистраль нужно расположить ниже, а поверх нее уже ливневую.

Если обобщить все операции, то можно сказать, что все трубопроводы заводятся в единую магистраль, направляющуюся в коллектор.

Что касается коллектора, то важно заметить, что он должен быть снабжен элементами за контролем за уровнем воды и очистки от загрязнений.

Когда все трубопроводы соединены и уложены, то все траншеи накрываются решетками.

Естественно, что после монтажа нужно провести проверку работоспособности. Проверяется ливневка следующим образом – во все дождеприемники наливается по ведру воды, наблюдается процесс стека. Также следует поискать утечки. При их наличии сразу же их устранять. Если все хорошо работает, то решетки накрываете целлофаном, засыпаете траншею грунтом.

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

Если пренебречь этой процедурой система обязательно даст сбой. Идеальный вариант — использование системы круглый год.


Саморегулирующийся кабель способен обогреть большую площадь. Основой его конструкции является полупроводниковая матрица‚ находящаяся между двумя медными жилами. Такой кабель предотвратит промерзание любых труб в период понижения температуры

В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию,

где замерзнув, превращается в лед.

Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками. Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.

Основные элементы классической канализации

Ливневая канализация бывает точечной и линейной. Первый вариант подразумевает сбор воды с поверхностей, не впитывающих влагу, таких как крыша, площадки с твердым покрытием. В дальнейшее стоки следуют в приемные емкости, а после этого поступают в водоотводящую систему.

При линейном способе отведения стоков вода сливается в лотки‚ находящиеся у дорожек и площадок. Упрощенный вариант ливневой канализации состоит из следующих элементов:

  • центральной трубы, проложенной под слоем земли и отделочного покрытия и выводящей собранные воды к крайней точке схемы;
  • лотков — главной детали системы, транспортирующей лишнюю воду к пескоуловителям‚ от них во многом зависит эффективность работы водоотвода;
  • дождеприемника, расположенного под трубой или низкой точке двора для сбора жидкости;
  • фильтров и распределителей — невидимых, но крайне ответственных составляющих.

Все элементы, входящие в систему, одинаково важны. При выходе со строя любого из них эффективность всей конструкции снижается.

Галерея изображений

Фото из

Дождеприемник точечного типа

Соединение с водосточной системой

Принцип устройства точечной канализации

Мощение площадки с ливневкой

Виды дождеприемников для канализации

Назначение дождеприемника — сбор влаги поступающей из труб, дворового покрытия. Этот элемент первый принимает на себя весь объем воды‚ поступающей из водосточных труб. Выбирая дождеприемник, руководствуются такими данными‚ как усредненный объем осадков‚ их интенсивность‚ рельеф‚ площадь, занимаемая ливневой канализацией.

Галерея изображений

Фото из

Ливневка с линейным водоприемником

Система с точечными приемниками дождевой воды

Устройство лотков ливневой канализации

Защитно декоративная решетка

Приобрести можно дождеприемник чугунный или пластиковый. Первые предпочтительней в случае больших нагрузок, а вторые привлекают умеренной стоимостью‚ небольшим весом‚ упрощающим монтаж. Более дешевый вариант — изготовить дождеприемный колодец для ливневой канализации на своей даче собственноручно из кирпича.

Стенки ямы облицовывают кирпичом, оставив отверстие для трубы, затем оштукатуривают изнутри. А еще лучше — оставить зазор между стенкой из грунта и обложкой и залить его бетоном. Дно дождеприемника обязательно бетонируют.


Ни одна ливневка не обойдется без дождеприемника. Он сохраняет и фундамент здания, и покрытие вокруг него. Если попытаться сэкономить на его установке‚ то вода, попадающая на фундамент‚ приведет к усадке и трещинам на стенах постройки

Делают этот важный элемент и из бетонных колец. Тогда нижнее кольцо можно приобрести с готовым дном и не придется заливать плиту. Иногда заводские дождеприемники поступают в продажу в комплекте с корзиной‚ сифоном‚ декоративной решеткой.

Применяемые чаще всего для частного строительства, дождеприемники из пластика или композитных материалов выпускают в форме куба, у которого каждая сторона равна 30 -40 см. Под врезку труб снизу и со всех сторон изделия имеются адаптеры.


У решеток для дождеприемников может быть разное качество и стоимость. Всегда нужно исходить из предполагаемых нагрузок на них при эксплуатации

Чтобы не засорять трубы мусором, попадающим через ячейки решетки‚ дождеприемники укомплектовывают корзинами. Как только они наполнятся‚ их вынимают и очищают, затем возвращают на место.

Конструкцией заводского дождеприемника предусмотрены перегородки, делящее его внутреннее пространство на отсеки и создающие водяной затвор. В результате этого неприятный запах от разлагающейся органики не проникает наружу.

Эффективность работы точечного дождеприемника зависит не только от его объема, но и от места установки. Он должен находиться под водостоком или в месте, где постоянно собирается влага. Если он установлен под трубой, то струи должны точно попадать в центр решетки иначе часть воды попадет на фундамент или покрытие двора в виде брызг.

Зачем нужны песколовки?

Дождевая и талая вода в любом случае содержит определенный процент нерастворимых частиц. Если не включить в схему пескоулавливатели‚ в канализации осядет грязь, и она перестанет функционировать в полном объеме. Промывка системы стоит дорого.

Песколовка — это камера‚ устанавливаемая за точечными приемниками в местах, где происходит сброс воды в подземные трубы. Она сконструирована так‚ что поток воды‚ попадая в нее‚ снижает скорость.

В результате под воздействием силы притяжения, взвешенные частицы опускаются на дно, а освобожденная от них жидкость уходит через специальное отверстие. По форме пескоулавливатель представляет собой ловушки со множеством камер‚ расположенных горизонтально или камеру в вертикальном исполнении.

Галерея изображений

Фото из

Песколовка встроена в дождеприемник

Ловушки для песка в комбинированных системах

Пескоулавливатель для общественной ливневки

Устройство ловушки для бытовой системы

Что такое дренажные каналы?

Если отмостка вокруг дома уже выполнена, а о системе водостока не позаботились‚ как выход из ситуации можно использовать дренажные желоба, которые также называют линейными дождеприемниками. Каналы из бетона или пластика укладывают за границей отмостки параллельно дорожкам и свесам крыши с некоторым уклоном.

В линейные дренажные каналы попадает вода и с кровельных водостоков, и со всего двора‚ покрытого асфальтом или плитами. Такая канализация может охватить намного больше объектов, чем точечная. При покупке готовых лотков необходимо обратить внимание на такие важные параметры‚ как класс допустимой нагрузки и предел механической прочности.


Лоток, на первый взгляд, изделие очень простое, но если неправильно сделать их расчет система не будет работать полноценно. Необходимо принимать во внимание и пропускную способность ливневки‚ и тип покрытия‚ и степень загрязнения отводимых вод

Самые слабые изделия имеют маркировку А15. Это обозначает, что их использование допустимо при максимальной нагрузке до 1‚5 т. Устанавливают их по периметру дома‚ в пешеходных и предназначенных для велосипедистов зонах. Лотки класса В125 справляются без ущерба для своей целостности с нагрузкой до 12‚5 т. Они не повредятся под весом легкового автомобиля, поэтому уместны в районе гаража.

Для частного строительства не стоит покупать массивные бетонные желоба‚ здесь вполне подойдут лотки из пластика. Они имеют класс прочности А‚ В‚ С. Материалом для их изготовления служит полиэтилен или полипропилен.

Важным параметром при подборе лотков является гидравлическое сечение‚ обозначаемое аббревиатурой DN. Оно должно соответствовать диаметру труб‚ подводимых к этим элементам. Для желобов из пластика величина DN колеблется в пределах от 70 до 300.

Длина стандартного лотка равна 1 м. Изделия снабжены замковой системой‚ с ее помощью желоба можно выстроить в 1 линию‚ присоединить их к трубам или сделать ответвления. Рациональный выбор для дачи‚ частного дома — модели от DN100 до DN200.

Галерея изображений

Фото из

Лотки с различной пропускной способностью

Сооружение ливневки из стальных деталей

Бетонные водосточные лотки

Практичный пластиковый вариант

Как выбрать трубы?

Для ливневой канализации согласно СНиП можно использовать трубы из металла‚ асбеста или пластмассы. Чаще всего для частного дома и дачи выбор останавливают на пластмассовых трубах. Они легкие‚ декоративные‚ не коррозируют‚ их монтаж отличается простотой, но механическая прочность материала‚ по сравнению с металлом‚ небольшая.

Выбрав материал, нужно определиться и с диаметром труб.

Исходная величина — наибольший объем отводимых дождевых и талых вод. Определяют этот параметр по формуле:

Q=q20×F×Ψ

Здесь: Q – искомый объем‚ q20 – коэффициент‚ характеризующий интенсивность осадков в течение 20 сек. (л в сек. на 1 га). F — площадь подворья в га‚ если крыша скатная‚ площадь вычисляют по горизонтальной плоскости. Ψ — коэффициент поглощения.


Разные поверхности имеют свой коэффициент поглощения. Для выполнения самостоятельных расчетов его значение можно взять из таблицы

Исходя из рассчитанного значения и используя таблицы Лукиных‚ находят не только диаметр но и уклон системы.


Наиболее часто домашнюю ливневую канализацию выполняют с использованием труб диаметром 100 мм. Оптимальный наклон стоков можно взять из этой таблицы

При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.

Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.

Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы. Здесь нет напорных насосов, поэтому на даче или на загородном подворье для устройства ливневой канализации не обязательно искать бригаду профессионалов.

Все работы хозяин сможет выполнить самостоятельно. Подробно о расчетах для организации ливневой канализации написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Где нужен колодец и коллектор?

Как и в любой системе‚ состоящей из подземных труб‚ в ливневой канализации должен быть колодец.

Установка его целесообразна в следующих обстоятельствах:

  • если сходятся 2 и более потока;
  • когда необходимо радикально изменить высоту залегания, направление трубопровода или его наклон;
  • при возникновении необходимости перехода на больший диаметр трубы.

Предусматривают колодцы и на установленных промежутках прямых участков системы. Если диаметр колодца не превышает 150 мм, то следующий располагают на расстоянии от 30 до 35 м. При диаметре 200 мм — от 45 до 50 м‚ а если диаметр составляет 0‚5 м‚ интервал увеличивают до 70-75 м.

По диаметру колодец частного дома не превышает 1 м. Чем глубже колодец‚ тем большим должен быть его диаметр.

Некоторые хозяева выкладывают колодцы по старинке из кирпича или железобетонных колец. Другие отдают предпочтение более прогрессивным материалам — пластмассе и стеклопластику. По конструктивному исполнению колодцы бывают разборными и цельными.

Они имеют форму цилиндра с полностью герметичным дном и отверстием вверху. Для подсоединения труб имеются патрубки. В качестве колодцев применяют и несколько собранных дождеприемников.


В коллектор перенаправляются все потоки жидкости после объединения их в одно целое. Выбор материала для этого элемента ливневой канализации индивидуален и зависит от предпочтений и возможностей хозяина

Для перенаправления собранной воды в сооружения для грунтовой доочистки или в сточную канаву в систему включают коллектор. Иногда его роль играет большой пластмассовый колодец. Его превращают в накопитель путем герметичного закрытия выходных патрубков. Чтобы использовать воду применяют погружной насос.

Под коллектор используют и трубы большого сечения — железобетонные или пластиковые с подводом к ним всех трубопроводов. На строительном рынке можно приобрести и готовую емкость для подземного использования. Есть многокамерные резервуары, где дождевые и талые воды дочищаются по такому же принципу, как и в септиках.

Галерея изображений

Фото из

Коллекторный колодец для перенаправления воды

Поглощающий колодец из перфорированных колец

Бюджетный вариант поглощающего колодца

Сброс дождевой воды в сточную канаву

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

  • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
  • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
  • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Важно. Для обеспечения естественного движения дождевых и талых вод к местам фильтрации и разгрузки трубы, лотки, желоба укладываются с уклоном в сторону устройств водосбора и мест разгрузки.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

    Точечные системы, в состав которых входят дождеприемники, устанавливаемые под желобами внутренних и наружных водостоков. Каждое принимающее атмосферную воду устройство соединяется с общей магистралью. Согласно техническим условиям дождеприемники оборудуются специальными решетками и пескоуловителями, предотвращающими проникновение внутрь системы взвешенных частичек почвы, растительных остатков, мусора.

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

    Линейный тип ливневки, являющийся сетью каналов, проложенных под землей или в незначительно заглубленных траншеях. Собирающие и перемещающие воду лотки, проложенные открытым способом, также оборудуются пескоуловителями и оснащаются решетками. Только решетки устанавливаются вдоль всей линии. В отличие от точечной схемы линейная канализация собирает воду не только с кровельных водостоков, но и с дорожек, с площадок, покрытых бетоном, вымощенных тротуарным кирпичом. Этот тип канализации «охватывает» и обрабатывает больше объектов.

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
