Оголовок для скважины своими руками: устройство и установка, ход работ по изготовлению, разновидности оголовков и их маркировка

Пробурить скважину – это только первый этап на пути к созданию автономного водоснабжения в доме.

После завершения основных работ, приходит время для установки насосного оборудования, проведения электроснабжения и установки наземной конструкции, которая защитит скважину от внешней среды.

Важный этап завершающих работ – установить оголовок для скважины своими руками. Что это такое и нужен ли он вообще. Что означает маркировка на оголовке, как его установить и какова цена вопроса.

Почему важен оголовок

Городской житель часто не в состоянии понять, насколько важно соблюдать чистоту водного источника. Мы привыкли, что чистая вода появляется с поворотом крана на кухне или в ванной

И если воды нет, это повод для возмущения. В случае устройства собственного водоснабжения, возмущаться засорением скважины и снижением дебета, то есть количества доступной для откачки воды, не придется.

Какие случайные загрязнения могут угрожать частной точке водозабора?

Диаметр скважины составляет всего лишь 11-18 см. Казалось бы, что может попасть в такое небольшое отверстие? К сожалению, очень многое. И небольшой диаметр играет скорее отрицательную роль. Для засорения достаточно предметов небольшого объема. Птицы, мелкие животные, губки, инструменты, комки грязи, все эти предметы могут полностью перекрыть доступ к воде и извлечь их достаточно сложно.

На практике доводилось сталкиваться со случаями, когда причиной засорения оказывался просто крупный камень, неизвестным образом попавший в обсадный колодец. Стоимость извлечения камня обошлась владельцу скважины в десятки тысяч рублей. Стоимость крышки может быть от 500 рублей при самостоятельном изготовлении, до полутора – двух тысяч при приобретении в специализированном магазине.

Работы по очистке скважины весьма трудоемки и занимают много времени или стоят серьезных денег. Поэтому лучше не скупиться на устройство или приобретение правильной закрывающей крышки.

Устройство и порядок монтажа конструкции

Оголовок скважины используется для защиты водоема от сточных вод, насекомых и мусора.

Перед использованием данного изделия стоит познакомиться с его структурой. Оголовок имеет в своем составе крышку, карабин, крепежные детали, фланцевую конструкцию и кольцо-уплотнитель. Крышка оборудуется специальными болтами.

Установка производится без сварочных работ. Конструкция монтируется с применением болтов. При их затягивании сжимаются все элементы: фланец, кольцо и крышка. При этом обеспечивается герметичность.

Оголовок предназначен для решения множества задач:

1. Скважина оснащается системой защиты и герметичностью.
2. Увеличивается дебет колодца.
3. Уменьшается возникновение льда и промерзания в холодный период.
4. К данному устройству легко крепится провода и насос.
5. Применяется для защиты от порчи или кражи.
6. Помогает перейти на более маленький диаметр трубы.
7. Способствует повышению производительности маленьких скважин.
8. Предотвращает загрязнение источника.
9. Выполняет декоративную функцию.

Оголовки выполняются из пластмассы или пластика. К изделиям из пластмасс подвешивается оборудование, которое весит не более 200 кг. Устройства из стали выдерживают вес до 500 кг.

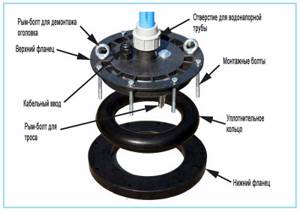

Схема конструкции типового оголовка

Для монтажа приобретаются материалы и специальные инструменты:

• оголовок;
• строительная болгарка;
• краски с антикоррозийным эффектом;
• ключи;
• солидол.

Монтаж заключается в правильном зажимании уплотнительного элемента между фланцевой частью и крышкой. Детали крепежа крепко затягиваются. Перед работой обрезается обсадная труба. Затем ее края зачищаются.

Как правильно подобрать оголовок для скважины

Чтобы сделать правильный выбор, необходимо знать, что обозначает цифровая и буквенная маркировка на выставленных в продажу изделиях, их расшифровка по порядку выглядит таким образом:

• ОС – буквенные символы обозначают оголовок скважинный;
• А – антивандальная конструкция;
• П – сделан из пластика, если символ отсутствует, подразумевается металлическое исполнение;
• Б – символ в маркировке для составных оголовков Джилекс, у которых центральную часть с закрепленным насосным оборудованием (электрокабелем, тросом и шлангом) можно свободно извлекать и устанавливать обратно в скважину, не снимая оголовок с обсадочной трубы;
• 90-110 – цифры, указывающие, на какой диапазон внешних размеров обсадных труб рассчитан оголовочный узел;
• 25,32,40 – данные символы следуют за косой чертой, означают наружный диаметр ПНД трубы, на которую рассчитан центральный цанговый зажим.

Следует отметить, что не все производители поддерживаются данной маркировки и ее последовательности, встречаются обозначения АОС, ОГС, OD не играющие особой роли в определении предназначения товара.

Рис. 7 Схема установки оголовка Джилекс ОСПБ в скважину

При выборе оголовка следует принять к сведению некоторые рекомендации:

Наиболее удобными, практичными и недорогими являются пластиковые устройства, их лучше использовать при небольших глубинах погружения электронасосов малой и средней мощности. Если глубина погружения велика (большая масса воды в напорной трубе) или электронасос имеет большие размеры и вес для перекачки значительных объемов, лучше использовать более прочные стальные или чугунные оголовки

Хотя клеммная коробка значительно облегчает подключение и отключение электронасоса от источника питания, к ее использованию надо подходить с осторожностью при эксплуатации мощного оборудования. Дело в том, что предлагаемое производителем исполнение и сами клеммные планки являются слишком ненадежным методом соединения проводов, а при большом токе, который потребляют мощные электронасосы, возможен перегрев контактов, оплавление пластмассы оголовка или изоляции кабелей

Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию.

Оголовки для скважин

Для защиты от попадания внутрь скважины
пыли, грязи, песка, посторонних предметов, земноводных животных и грязной воды при подтоплении вешними водами, верхний конец обсадной трубы оборудуется оголовком – заглушкой, герметично закрывающей её горловину.

Установленный на трубу оголовок обеспечивает надёжное подвешивание электрического насоса, проводов и водонапорного шланга.

В зимнее время герметизация спасает скважину от промерзания, а также при наличии запирающего устройства защитит от несанкционированного проникновения.

Наибольшей популярностью на рынке пользуются оголовки отечественного производства «Джиллекс» и «Водолей»

, сочетающие невысокую цену и нужное качество.

Оголовок скважный «Джилекс» предназначен для оборудования скважин с обсадной трубой диаметром от 90 до 160 миллиметров и насосами с полихлорвиниловыми трубами диаметром 25, 32 и 40 мм. Изготавливаются они из чугуна или пластика.

Оголовок «Водолей» производится из пластика и предназначен для неглубоких скважин с диаметром обсадных труб 113-127 мм и диаметром напорных труб 32 мм.

Ещё один выпускает оголовки

из пластика и чугуна для скважин с наружным диаметром трубы 107-159 мм и диаметром насосной трубы 32 и 40 мм.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Как сделать оголовок самому

Итак, самое главное – сооружение самодельного оголовка. Для удобства и ясности нужно разделить этот процесс на 2 этапа: сооружение его главных деталей и монтаж получившейся конструкции на устье скважины.

1 этап: подготовка деталей

Пластиковые крышки отличаются хорошими эксплуатационными характеристиками и легким весом.

Начните с собственно создания основных частей конструкции. Первое, с чем нужно определиться, это материал. Оголовки бывают металлическими (из стали, чугуна или алюминия) и пластиковыми. Для самостоятельного создания подойдет только металл. Наиболее популярные варианты – это нержавеющая сталь, алюминий.

Вам понадобятся:

• один лист выбранного металла толщиной от 1 см;
• 6 или 8 болтов;
• 3 рым-болта;
• 1 карабин (к нижнему рым-болту);
• крепкий металлический трос;
• вводные штуцеры;
• пластиковая труба для подачи воды.

А теперь нужно понять устройство конструкции:

1. Из листа металла делаете фланец. Внутренний диаметр фланца замеряется по наружному диаметру обсадной трубы: он должен быть на 1-2 мм больше диаметра трубы.
2. Когда фланец вырезан, вырежьте к нему заглушку; размер заглушки должен совпадать с размером фланца. Ее толщина должна составлять 8-10 мм. В крышке делайте отверстия: для кабеля питания насоса и водонапорных труб, 6-8 отверстий для болтов (соответственно, столько же, сколько на фланце), 3 отверстия для рым-болтов.
3. Установите вводные штуцеры для кабеля и труб в проделанные отверстия.
4. Установите 3 рым-болта в ранее проделанные отверстия: 1 снизу – крышки, 2 сверху – нее. Нижний рым-болт послужит для крепления насоса, а верхние рым-болты – для большего удобства поднятия насоса.
5. Последняя задача на данном этапе – прокладка из резины, которая будет проложена между крышкой и фланцем. Естественно, по размерам она должна соответствовать обеим деталям, точнее, их внутреннему диаметру.

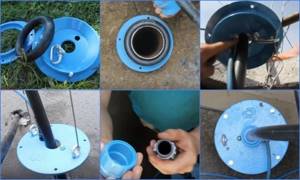

2 этап: сборка заготовленных деталей и монтаж конструкции

Наконец, когда вы поняли устройство оголовка и главные детали для него готовы, можете приступать к этапу монтажа устройства на скважину своими руками.

Поэтому с ее подготовки и начинается весь монтаж:

1. Следует перпендикулярно срезать обсадную трубу. Этот шаг нужен, для того чтобы труба подходила под габариты крышки. Шлифуйте края трубы, полностью уберите все неровности и покройте края антикором.
2. Вторым шагом является погружение насоса в скважину. Первым делом нужно отмерить нужную длину троса и отрезать нужный кусок. Готовьте насос к погружению в соответствии с правилами, указанными в инструкции, прилагаемой к насосу. Теперь берите пластиковую трубу и кабель питания насоса. Скрепите вместе пластиковую трубу, кабель и трос: это делается хомутами.
3. Трубу с тросом и кабелем необходимо продеть сквозь крышку оголовка. К рым-болту, который прикреплен к крышке снизу, крепите карабин. На этот карабин крепите один конец троса.
4. Пришло время приваривать фланец к обсадной трубе. Когда фланец закреплен на трубе, кладите на него прокладку и спустите насос. Кладите крышку, которая закрывает верхнюю часть обсадной трубы, поверх.
5. Остается только плотнее прижать прокладку между крышкой и фланцем и соединить их болтами.

https://youtube.com/watch?v=evCaLRk3_tE

Готово! Работы можно считать законченными. Вы сделали собственный оголовок, остается только пользоваться плодами своих трудов. Если вы следовали описанным здесь рекомендациям, будьте уверены, что самодельный оголовок повысит срок эксплуатации вашей скважины не меньше, чем это мог сделать покупной.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Плюсы и недостатки самодельного оголовка

Простейшая самодельная крышка на скважину представляет собой кусок полиэтилена, закрывающий скважину сверху и примотанный проволокой или веревкой к обсадной трубе. Полиэтиленом укутывают оголовок дачники по окончании дачного сезона, после того, как убраны насосы и шланги. Такое примитивное устройство плохо защищает даже от непогоды и с большой долей вероятности, перед использованием, скважину придется промывать.

К плюсам данного метода относится его крайне низкая стоимость. Это единственный плюс.

К недостаткам импровизированной крышки относится ее не герметичность. Правильная крышка должна обеспечивать надежное и плотное закрытие оголовка обсадной кессонной трубы, полностью исключая попадание грунтовых вод, песка и мусора.

Металлические оголовки привариваются или крепко присверливаются к обсадной трубе, потому случайные шалости и засорение скважин из озорства исключаются.

Герметичная крышка тем более необходима при проведении работ по утеплению водозабора на зиму. Устройство приямка, засыпка утеплителя, проведение подземных водных коммуникаций, все это невозможно себе представить без грамотно организованной защиты чистоты скважины.

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

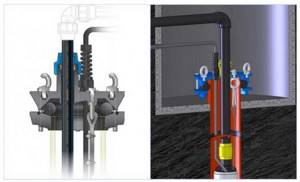

Рис. 2 Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Виды обсадных труб и правила их использования

Определяющими критериями выбора обсадных труб является длина скважинного ствола, расчетное давление грунта. Исходя из этого можно установить пластиковые, металлические или асбестоцементные конструкции. Каждый вид имеет свои преимущества, недостатки и требования к монтажу, эксплуатации.

Пластиковые трубы для скважин

Изготавливаются из полипропилена, ПВХ или ПНД. Должны соответствовать ГОСТ 2248-001-84300500-2009. Они не разрушаются под воздействием влаги, но пластиковый корпус менее устойчив к механическим повреждениям, чем металлический. Можно сформировать скважинный ствол полностью из полимерного водопроводного трубопровода, но только при правильном выборе модели.

Как подобрать хорошую пластиковую трубу для скважины:

• Расчетное давление в нижней части ствола не должно превышать 16 атм. Альтернатива – через каждые 10-15 метров скважины ставить обратные клапана для нормализации давления.
• Для ПНД диаметры от 90 см, толщина стенки – от 7 см.
• Из полипропилена используется редко из-за дороговизны. Для жесткости конструкции необходимо применять модели PN25 или выше.
• Способ соединения – резьбовое муфтовое (безмуфтовое) или сварное. Последнее для скважины применяется редко.

При низких температурах полимер теряет пластичность, что может привести к его повреждению из-за внешнего давления. Это же усложняет обслуживание системы при отрицательных температурах. Не рекомендуется установка в регионах со средней температурой зимой -10°С.

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.
В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

• рым-болтами;
• кабельным вводом, который необходим для электропривода;
• штуцером для трубы, с которой будет падать вода;
• набором карабинов;
• болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

• Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
• Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

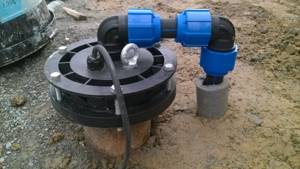

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

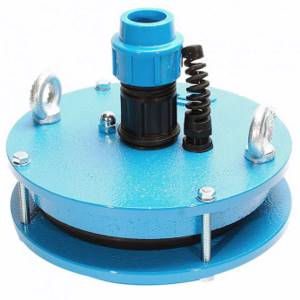

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Порядок самостоятельного изготовления оголовника

Крышка на скважину делается из крепежных деталей и металла большой толщины. Толщина листа должна быть больше 10 мм.

Для лучшей герметичности конструкции используется кессон, являющийся водонепроницаемой емкостью. Данное устройство эффективно в холодное время. Оно предохраняет шахту от заледенения и способствует регулярной работе насосной техники.

В кессоне размещается фильтрационные конструкции и элементы автоматического управления и контроля.

Предварительно подготавливается обсадная труба. Она обрезается, и с ее поверхности устраняются неровности. Края загрунтовываются, и на них наносится краска с антикоррозийным эффектом.

Работы по самостоятельному возведению состоят из следующих этапов:

1. Из металла вырезается фиксирующий фланец и крышка. Обе детали выполняются одинаковым размером.
2. К крышке крепятся штуцера для крепления напорного водопровода и кабелей. Болт монтируется к нижней поверхности для крепления троса, удерживающего насос. К верхней части закреплются болты, за которые крышка поднимается.
3. Из резины делается кольцо, которое используется в качестве прокладки между основными деталями.
4. На колонну устанавливается фланец и уплотняющее кольцо. Последняя деталь надевается с некоторым усилием. При этом используется машинное масло или солидол. При этом между изделием и трубой не должно быть щелей. Кольцо из резины предназначено для повышения уровня герметизации системы.
5. Под нижней частью оголовка располагается карабин, к которому прикрепляется насос. К нему же крепится и один конец шланга. Детали для фиксации подбираются из нержавеющей стали.
6. Затем проводится кабель. На трос крепится насос и отпускается в шахту. Трос выбирается из нержавеющего материала. Изделие из стали испортится под воздействием влаги.
7. Когда трос натянется, то на обсадную трубу устанавливается крышка. Отверстия для болтов устанавливаются друг против друга на фланце и крышке.
8. Затем вставляются болты и надежно затягиваются при помощи гаек.
9. На трубу устанавливается фланец.

Качественная герметизация повышает эффективность работы скважины. При снижении давления в трубе при работе насосного оборудования увеличивается дебет источника.

ПОСМОТРЕТЬ ВИДЕО

В процессе работы кабель, водопроводная труба и трос скрепляются хомутами из пластика. Это предотвращает провисание.

Если использовать при монтаже крепеж с секретными головками, то это послужит дополнительной защитой установки.

Выбрав качественные материалы и изучив все этапы монтажных работ, данное устройство выполняется собственными руками.

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

• Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
• Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
• Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья. Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу. На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы. Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется. Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения. Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Обустройство дренажа

В первую очередь делается план участка с примерным расположением дренажных точек. После этого необходимо рассчитать количество необходимых материалов. Для обустройства скважины требуется:

• щебень или керамзит, которым будет засыпаться отверстие;
• обсадные пластиковые или асбестовые трубы или полипропиленовая ткань с деревянными рейками.

Стенки скважины должны быть защищены от заиливания. Поэтому нужно заранее определиться с методом обустройства. Т.к. от этого зависит стоимость и сроки работ.

Варианты:

• использование обсадных труб;
• собственноручное изготовление защитного мешка из полипропиленовой ткани.

Оба варианта имеют место и хорошо справляются со своими задачами. Принцип работы у них одинаков. Делается скважина на требуемую глубину, ее стенки защищаются водопроводящим материалом, а вовнутрь засыпается щебень или керамзит. При этом диаметр точки не имеет особого значения.

Последовательность обустройства:

При помощи ручного бура или желонки делается скважина необходимой глубины. Обычно, она не больше 10 метров. По ходу бурения, нужно контролировать состав почвы, доставаемый буром. После того, как будет пройден первый водоупорный слой, нужно опуститься еще на 1-2 метра

Важно не пропустить момент, и не дойти до водоносного слоя. Когда отверстие сделано, нужно обустроить стены. Если выбран вариант с трубой – она просто опускается в скважину на 15-20 см ниже уровня земли. Предварительно, в ней сверлятся отверстия по всей плоскости. Если выбран вариант с тканью, будет немного сложнее

Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие. Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду. После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет. Важно, чтобы верх получился герметичным. Конструкция засыпается землей.

Предварительно, в ней сверлятся отверстия по всей плоскости. Если выбран вариант с тканью, будет немного сложнее. Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие. Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду. После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет

Важно, чтобы верх получился герметичным. Конструкция засыпается землей.

На этом, обустройство дренажной скважины заканчивается. В зависимости от глубины и от сложности грунта, все работы занимают 1-2 дня.

Оголовок для скважины своими руками

Как сделать оголовок для скважины своими руками?
Если вы ограничены в средствах, но обладаете слесарными навыками и предпочитаете всё делать своими руками, то сделать оголовок не представит особого труда

.

Существует много вариантов самодельных оголовков, здесь представлено описание одного из них. Изготовленный таким способом оголовок подойдёт для любого вида скважин, потому что сделан из прочного материала – листового металла и обрезка трубы.

Начнём с изготовления крышки оголовка

. Из листового металла вырезаем заготовку квадратной формы, на которой размеряем и размечаем отверстия для переходного фланца водопроводной трубы, под кабельный ввод и под рым-болты. С помощью дрели или сверлильных фрез прорезаем намеченные отверстия и зачищаем их от заусениц напильником.

Швы обрабатываем шлифовальной машинкой, а всю конструкцию зачищаем шкуркой и покрываем грунтовкой, а потом краской, чтобы защитить от коррозии.

На финишном этапе приступаем к сборке:

• устанавливаем переходник подключения водяной трубы, заливая щели силиконовым герметиком, чтобы обеспечить герметичность;
• монтируем рым – болты; четыре сверху крышки для подъёма и опускания насоса и один снизу – для страховочного троса;
• устанавливаем устройство кабельного ввода.

Установка смонтированной конструкции в скважину аналогична описанной выше. Крышка с приваренным фланцем одевается на обсадную трубу без какого-либо дополнительного крепления. Герметизацию снизу можно обеспечить с помощью изоляционной ленты.

Монтаж изделия

Насадку оголовка для скважины своими руками на обсадную трубу — операция несложная, но требует аккуратности и внимания

Важно, чтобы затяжка болтов выполнялась равномерно и без перекосов. Основные этапы монтажа:

1. Подготовка обсадной трубы заключается в её подрезке на необходимую высоту или для выравнивания кромки, зачистке краёв. После насадки фланца сооружение покрывают антикоррозийным составом.
2. Привязка элементов конструкции к деталям оголовка: насосный трос — к рым-болту под крышкой, шланг или пластиковую трубу от помпы — к штуцеру. Крепёжные хомуты должны быть из антикоррозийных материалов, а трос защищён полимерной плёнкой.
3. Пропускание кабеля сквозь отверстие в оголовке. На период этой операции зажим ввода ослабляют для свободного передвижения электропровода. Это момент готовности установки крышки на фланец.
4. Опускание насоса в скважину на необходимую глубину, после чего приступают к монтажу оголовка. Вставляют болты, наживляют и затягивают гайки.

Крышка на скважине лишь частично защищает её от замерзания, для защиты от сильных морозов требуется дополнительное утепление. Конструкция утеплительных сооружений выбирается произвольно: это может быть деревянный короб с изоляционными материалами, или кессон — полимерная ёмкость, колпак над устьем скважины с оголовком.

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

• В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
• Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
• Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
• Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
• Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
• При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
• При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.

Покупать или сделать самостоятельно

Оголовок для скважины выбирается в магазине. Предлагаются типовые модели, монтаж которых производится по инструкции. Изделия производятся из пластика, стали или чугунного материала.

Крышка для скважины своими руками делается из следующих материалов: нержавеющей стали или алюминия.

Каждый вариант должен обладать герметичностью.

У профессиональных и самодельных конструкций есть преимущества и недостатки:

При самостоятельном изготовлении выбирается подручный материал. При покупке можно подобрать изделия из металла или пластика

Металлическая крышка для скважины прочная, а элементы из пластика устойчивы к коррозии. Создавая конструкцию своими силами, рекомендуется обратить внимание на герметичность изделия. При профессиональном производстве надежность элемента тестируется. Оголовок для скважины своими руками имеет преимущество в виде низкой цены. Недостаток в погрешностях при создании и при дальнейшем обслуживании устройства.

Инструктаж по самостоятельному изготовлению оголовка для скважин

Стоимость на покупное изделие формируется из нескольких составляющих: материала, производителя, размера обсадной трубы и сезонности. Данные изделия дорожают в дачный сезон.

Типы домиков и материалы для их изготовления

Обустраивая домик на даче, можно выбрать следующие формы укрытий:

1. Классическая двускатная крыша с 3 углами. Это самая простая и практичная система, ее несложно сделать из подручных материалов. Есть другие варианты — например, круглая крыша из бревен или четырехугольная конструкция. Но даже в самом простом виде она защищает от пыли и осадков.
2. Навес комбинируют с двухскатной кровлей. Такая система будет более сложной, зато и эффективность выше.
3. Беседка (домик открытого типа). В данном случае конструкция устанавливается на стойки из дерева либо металла. Сама беседка в основании имеет любую форму — квадратную, восьмиугольную, круглую.

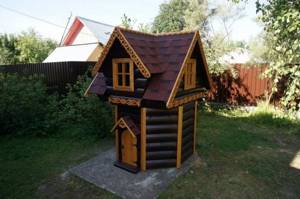

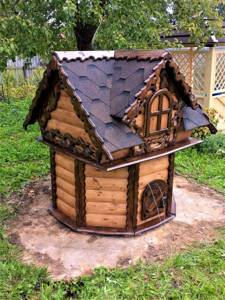

4. Сруб. Это классический домик из бревен, размеры которого совпадают с параметрами ствола скважины или бетонного колодца из колец. Такие домики бывают разных видов — например, с двухскатными либо асимметричными кровлями.

При выборе типа укрытия нужно сделать проект. Размеры требуются такие, чтобы домик защищал конструкцию от внешних воздействий и в то же время не был слишком большим — это только затруднит обслуживание системы.

Деревянный каркас изготовления домика для скважины.
