Песочный фильтр для бассейна своими руками: схема + пошаговая инструкция

Собственный искусственный водоем — это ни с чем не сравнимое удовольствие от купания и возможность освежиться жарким летним днем. Однако даже небольшое гидротехническое сооружение требует существенного ухода. Стоимость фильтрующих приборов в специализированных магазинах достаточно высока, но без них попросту не обойтись. Поэтому многие задумываются, как сделать песочный фильтр для бассейна своими руками, дабы не переплачивать и при этом добиться высокой эффективности.

Необходимо ли такое оборудование

Конечно, тем, у кого имеются совсем небольшие стационарные или надувные конструкции, решать вопрос с фильтрацией воды не приходится. После использования (купания) ее просто применяют для хозяйственных нужд и полива культурных насаждений на приусадебном участке. Когда необходимо, емкость вновь наполняют — и никаких проблем. Однако актуально это только в отношении резервуаров малого размера.

Несмотря на это, даже маленький искусственный водоем способен доставить своим хозяевам определенные трудности. После слива жидкости поверхность следует мыть, лишь потом снова заполнять мини-бассейн. Обслуживание — процесс достаточно трудоемкий, а освежиться в летний период хочется далеко не один раз в день. Что уж говорить о детях, которые готовы плескаться в искусственном водоеме круглосуточно.

Без надлежащего ухода вода быстро загрязняется. В ней размножаются вредоносные микроорганизмы и бактерии. Через некоторое время появляется отчетливый неприятный запах и зеленый цвет. Купание в таких условиях является небезопасным.

Кроме загрязнений, попадающих в водную среду вследствие использования человеком, стоячая жидкость становится пристанищем для:

• пылевых частиц;
• листьев и травы;
• продуктов жизнедеятельности птиц;
• пыльцы растительного происхождения.

От присутствия этих нежелательных элементов избавляются с помощью специальных сачков и водяных пылесосов. Однако полноценная очистка данными устройствами невозможна. Большая часть попадающих в воду веществ растворяется или остается в ней в виде взвесей. Именно поэтому очищать нужно не только поверхность и осадок, но и непосредственно жидкостный слой.

Плюсы и минусы самодельного устройства

Преимущества самодельных устройств:

•
  система, созданная своими руками, обходится в 2-3 раза дешевле готового магазинного фильтра;

• установка эффективно справляется с загрязнениями и мусором фракцией от 20 до 30 мкм;
• для изготовления используются подручные средства и инструменты;
• не требуется частая замена расходного материала (реже, чем 1 раз в 2-3 года).

Недостатки самодельных конструкций:

• не обеспечивают полное обеззараживание воды;
• не удаляют мелкий мусор (менее 20 мкм);
• требуют затраты сил и времени на изготовление;
• необходимость наличия инструментов и навыков работы с ними: для создания конструкций из металлических емкостей понадобится сварочный аппарат и умение им пользоваться, а для пластиковых и полипропиленовых резервуаров нужен паяльник и набор фитингов.

Как устроены средства фильтрации на основе песка

Песчаная фильтрующая система включает в себя пять основных элементов:

• бачок с горловиной, который можно плотно закрыть крышкой;
• небольшой отрезок трубы для подачи жидкости;
• патрубок для водоотведения;
• песочный наполнитель;
• решетка с узкой ячейкой в качестве дренажа.

Сам бак изготавливается из нержавеющего материала (к примеру, пластмасса). Дренажный цилиндр из сетки-нержавейки. К нему подводится трубка вывода воды. Размер отверстий-ячеек должен быть меньше песчинок. В роли фильтрующей основы обычно задействуется кварцевый или стеклянный песок.

Разбираясь со схемой, как устроен песчаный фильтр для бассейна, несложно заметить, что прибор этот предельно простой. Сконструировать его можно из обычных пластмассовых бочек. Надежная крышка с горловиной уже имеются, остается только прикрепить отрезки труб и собрать отсек для дренажа из подходящей сетки.

Основные виды «бассейных» фильтров

Для очищения воды в бассейне могут использоваться фильтрующие установки трёх типов:

• песчаные;
• диатомовые;
• картриджные.

Агрегат #1 — песчаный фильтр

Песчаные фильтрующие системы — это самый недорогой и простой способ поддерживать небольшой частный бассейн в чистоте и порядке. Песочный фильтр состоит из резервуара, манометра и шестипозиционного клапана. Фильтрующим веществом является кварцевый песок нескольких фракций, который способен задерживать частицы диаметром примерно в 20 микрон. Этого достаточно, чтобы поддерживать воду в относительной чистоте.

Полусфера на схеме — это фильтр грубой очистки воды. Он нужен для того, чтобы из бочки с водой в бассейн не попадал песок. Его роль может выполнять ёмкость, обмотанная капроновой тканью

Через скиммер или переливную ёмкость вода через трубу попадает в фильтрующую установку. Под давлением она проходит через кварцевый песок, который задерживает различные частицы грязи, после чего через форсунки попадает обратно в бассейн. Фильтрующая масса может состоять только из песка, из нескольких слоёв «песок-гравий» или «песок-гравий-углерод-антрацит». Последние два наполнителя значительно качественнее очищают воду. Если вместо кварцевого использовать стеклянный песок, то полная замена фильтрующего материала понадобится не через три года, а через пять-шесть лет.

Естественно, что через какое-то время фильтр засоряется, а манометр показывает превышение рабочего давления. Очищение фильтра выполняется обратной промывкой примерно раз в семь-десять дней, после чего установка может продолжить нормальную работу. Если на участке есть собственный источник воды, то такая частая чистка на бюджете никак не сказывается. А вот если речь идёт о бассейне в городе, то счётчик будет наматывать несколько дополнительных кубометров в месяц.

Устройство песочного фильтра для бассейна настолько простое, что многие умельцы предпочитают собирать их самостоятельно, корректируя в соответствии с собственными нуждами.

Агрегат #2 — установка с диатомовым наполнителем

Фильтр, работающий на основе диатомовой земли, считается самым надёжным и самым дорогим. Он позволяет удалять из воды взвешенные частицы диаметром до 1 мкм. Этот грунт содержит двуокись кремния, которая наделяет некоторыми целебными свойствами воду, которую обычно называют кремниевой.

Диатомовый фильтр является самым дорогим из всех трёх, однако именно он позволяет не только очистить воду, но и придаёт ей некоторые целебные свойства. Так что можно и закаляться, и оздоравливаться

Сама диатомовая земля представляет собой осадочную горную породу, образовавшуюся в результате окаменения раковин диатомовых водорослей. Она имеет жёлто-коричневый или серый цвет. При необходимости производится очистка фильтрующего слоя обратной промывкой. Если требуется полная замена диатомовой смеси, следует помнить о том, что она относится к категории «Опасные отходы» и требует специальной утилизации.

Агрегат #3 — картриджная фильтрующая система

Третьим видом систем фильтрации для бассейнов являются картриджные фильтры. Очищающий элемент – картридж – представляет собой несколько прослоек специальной бумаги и полиэстера, на которых оседают частицы размером до 5-10 микрон.

Периодически очистку картриджа рекомендуется проводить специальными септиками, которые будут убивать все болезнетворные бактерии. Чтобы просто снять грязевой налёт с фильтрующего элемента, можно его промыть под струёй проточной воды

В зависимости от марки и модели в ёмкости находятся от одного до четырёх цилиндрических картриджей. При их засорении производители рекомендуют производить замену. Однако опыт покупателей показывает, что продлить жизнь картриджу на некоторое время можно, если промыть его водой из шланга под небольшим давлением либо очищающим раствором подходящей марки.

Каким образом функционирует

Обратите внимание — корпус конструкции засыпается наполнителем не полностью. Между песочной основой и горлом должно остаться пространство. Во время работы прибора оно заполняется загрязненной жидкостью из искусственного водоема. Подача воды осуществляется с помощью насоса. Водная среда проникает сверху вниз через плотный слой песка, тем самым избавляясь от загрязняющих частиц, и уже очищенной подается обратно. Пока насосная система активна, циркуляция не прекращается.

Определить давление во время работы нагнетателя несложно с помощью манометра. Данные варьируются в зависимости от месторасположения механизма для накачивания жидкости:

• Если он поставлен перед очистным агрегатом на отрезке водоподающей трубы, в бачке происходит нагнетание водного объема.
• Когда насос вмонтирован в водоотводящую часть системы, H2O из бака высасывается. Осуществляется разрежение.

В процессе очистки песчаный прибор фильтрации загрязняется. С целью промывки организуют подачу жидкостной среды в обратную сторону. В емкость снизу поступает чистая вода, а выходящую сверху загрязненную сливают.

Разнообразие видов

Существуют следующие типы насосов для бассейнов:

• объемный;
• динамичным;
• Фильтр;
• Термалы.

Рассмотрим более подробно технические характеристики каждого типа насосного оборудования для искусственного хранения.

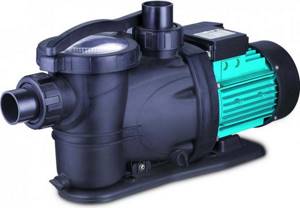

Объемные насосы

Переключение всасывающего насоса (нажмите для увеличения)

Данный тип насоса также называют самовсасывающим оборудованием, т.е. принцип работы насоса заключается в всасывании воды из бассейна.

Насосы объемного действия характеризуются следующими характеристиками:

• устройство расположено выше уровня воды в бассейне;
• Грязная вода подается от насоса к очистительным установкам, а затем обратно в емкость;
• он может быть дополнен глубинным фильтром.

Экспертная рекомендация: В инструкции по эксплуатации всасывающих насосов указано, что они должны устанавливаться выше уровня воды. Но чем выше вы поднимаете насос, тем выше нагрузка и тем больше расходуется энергии. Поэтому рекомендуется опускать напорное оборудование в специально оборудованные подвалы рядом с бассейном.

Таким образом, всасывающие насосы выполняют следующие задачи:

• чашу бассейна с водой;
• облегчают работу фильтрующих устройств;
• организовать работу контртечений;
• для поддержания эффективности систем воздушного массажа.

Динамические насосы

Динамическое изображение насоса

Насосы этого типа также называются циркуляционными или центробежными насосами. Они отличаются следующими свойствами и характеристиками:

• оборудование погружается непосредственно в воду на определенной глубине;
• Циркуляция воды осуществляется через вихревые или лопастные элементы;
• Конструкция насоса позволяет вводить достаточное количество озона в водную среду;
• Этот тип насоса может использоваться для создания колодцев или пузырьков на поверхности бассейна.

При выборе погружного центробежного насоса для вашего бассейна обратите внимание на его характеристики, такие как сила давления воды и направление потока воды.

Фильтрующие помпы

Очистка воды в бассейне (нажмите для увеличения)

Название этой насосной системы бассейна само по себе указывает на то, что эти устройства предназначены для очистки воды в течение длительного времени.

Принцип действия фильтрующих насосов состоит из трех последовательных действий:

• Устройство пропускает засоренную воду через специальные сепараторы грубого помола;
• затем поток воды проходит через специальную фильтрующую установку;
• После очистки вода возвращается в чашу бассейна.

Обычно различают три фильтрующие системы для данного типа насосов:

• Песчаный фильтр для бассейна представляет собой емкость с песком, через которую вода течет для микроскопической очистки;
• Основным элементом патронного фильтра является пропиленовая мембрана, отделяющая отложения от воды;
• Система очистки алмазов состоит из нескольких картриджей, основным элементом которых являются частицы минералов.

Совет: Система очистки картриджной воды является оптимальным фильтром для бассейнов.

Основной функцией тепловых насосов бассейна является нагрев воды. Так что вы можете плавать в бассейне в холодное время года.

Схема подключения песочного фильтра для бассейна

Если хотите сделать водоочистное устройство самостоятельно, вам потребуется его план-схема. За основу следует взять один из наиболее подходящих исходя из собственных возможностей и предполагаемых объемов жидкости, которую предстоит фильтровать.

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

Рейтинги лучших моделей

Для получения высокой степени очистки воды в бассейне при выборе фильтрующей установки рекомендуется обратить внимание на продукцию фирм, занимающих ведущее место на рынке. Среди моделей составляющих топ-список фильтров для бассейна имеются разные по объему и конструкции модели. Но для оценки качества и производительности выбраны модели, которые уже несколько сезонов занимают лидирующие места в списках предпочтения потребителей.

Krystal Clear Intex 26644

Модель популярной торговой марки производителя бытовых каркасных бассейнов. Преимущество данной модели заключается в высокой производительности при небольших размерах. Заявленной производительности в 4,5 м3 вполне хватает для очистки бассейнов объемом до 25 м3. Подключение к стандартному бассейну осуществляет при помощи фирменных 38 мм шлангов. Модель имеет возможность работать в одном из 6 режимов. Для удобства пользования в модели предусмотрен таймер и манометр. Krystal Clear Intex 26644 может заправляться как кварцевым, так и стеклянным песком фракцией 0,4-0,8 мм. Для стандартной загрузки нужно 12 кг обычного песка, для стеклянного — 8 кг.

Инструкция производителя говорит, что одной заправки достаточно на 3-5 лет эксплуатации.

Однако для того, чтобы фильтр отлично справлялся с поставленной задачей менять песок рекомендуется каждые 2-3 сезона.

Конструкция выполнена на платформе. Корпус изготовлен из ударопрочного полиэтилена. Установка отличается компактными размерами удобным подключением к штатным разъемам бассейнов Intex. Инструкция, кроме описания, имеет еще и диск с фильмом — инструкцией по подключению и обслуживанию установки.

Bestway 58495

Самая компактная модель фильтра для бассейна. Производительность составляет 3,4 м3 воды в час. В бак из полипропилена встроен 6-ти позиционный клапан. Таймер обеспечивает автоматическое включение и выключение агрегата. Встроенный манометр позволяет контролировать давление внутри емкости.

Особенностью модели выступает наличие встроенного дозатора ChemConnect. Устройство позволяет в автоматическом режиме осуществлять добавление в фильтруемую воду обеззараживающих химических реактивов. В конструкции предусмотрен дополнительный фильтр для улавливания нерастворенных частиц. Данная функция позволяет обеспечить долговременную защиту насоса от повреждений.

Патрубки для подключения 3,8 см шлангов делают фильтр универсальным для подключения к большинству популярных моделей каркасных бассейнов. Объем песка для засыпки в корпус фильтра – 9 кг.

Aquaviva FSF350

Один из самых больших по объему фильтров для домашних бассейнов. Для загрузки понадобится 20 кг кварцевого песка зернистостью 0,5-1 мм. Бак фильтрующей установки выполнен из стекловолокна. Материал корпуса не боится ультрафиолета, он может устанавливаться на открытом воздухе.

Система имеет стандартные типы подключения при помощи 50 мм шлангов. Производительность составляет 4,3 м3 воды в час. Корпус выдерживает давление до 2,5 бар.

В сравнении с другими моделями Aquaviva FSF350 работает при температуре воды +43 градуса.

Система имеет модульную конструкцию. Корпус фильтра и насос устанавливаются на общей платформе. Производитель рекомендует использовать установку для бассейнов объемом 15-18 м3.

Hayward powerline Top

Это самый именитый и качественный фильтр для домашних бассейнов. Данная модель обеспечивает фильтрацию воды с производительностью от 5 до 14 м3 в час. Такой разброс в показателях связан с тем, что к этому фильтру насос подбирается в зависимости от объема бассейна. Рекомендованный объем чаши для Hayward powerline Top составляет 25 м3. Конструкция оснащена стандартным 6 позиционным клапаном и манометром. Корпус выполнен из ударопрочного полипропилена и способен выдержать давление в 2 бар.

Для работы фильтра потребуется 25 кг кварцевого песка фракции 0,4-0,8 кг. Подключение всех моделей Hayward powerline Top осуществляется при помощи 38 мм шлангов.

Особенности выбора прибора

Фильтрующие средства, как правило, продаются без наполнителя. Поэтому песок предстоит приобрести отдельно. Выбирая модель, опирайтесь на объемные характеристики. Эта величина говорит о том, насколько мощный агрегат перед вами. Соответственно, насколько хорошо он справится с очисткой водной среды. Чем больше размер искусственного водоема, тем выше должны быть мощностные показатели.

Покупая устройство, обязательно проконсультируйтесь со специалистом-консультантом. Особое внимание уделите фирме-изготовителю. Так, «Вода Отечества» является одним из лучших производителей водоочистного оборудования. Продукция нашей компании давно зарекомендовала себя с наилучшей стороны на рынке.

Подбирая прибор, учитывайте особенности крепежа и месторасположение купели. Очистные системы, функционирующие на песочной основе, не монтируются непосредственно на емкость из-за внушительной массы. Устанавливают их обычно рядом с резервуаром.

Не менее важно правильно выбрать сам наполнитель. Реализуется он расфасованным в мешки и полностью готов к применению. Наименее затратным вариантом будет кварцевый материал. Правда, долго он не прослужит. Гораздо выгоднее приобрести стеклянную смесь с большим ресурсом очистки. Остановиться можно и на комбинированном виде с примесью гравия или других дополнений.

Конструкционные особенности и разновидности

Основой песочного фильтра выступает герметичный корпус. В классической компоновке песчаного фильтра корпус имеет два отвода – в верхней и в нижней части. К этим отверстиям подключаются шланги подвода загрязненной и отвода очищенной воды. Корпус не обязательно должен быть разборным, достаточно в верхней части иметь крышку – для закладки кварцевого песка. Этот вариант конструкции соответствует классической компоновке – когда вода подается под небольшим напором, а сам фильтрующий элемент осуществляет очистку от механических примесей.

Сегодня для домашних бассейнов объемом до 25 м3 применяются фильтра и фильтровальные станции, имеющие несколько иную конструкцию.

Первым отличием от классической схемы песочного фильтра установки для очистки воды является наличие в конструкции насоса. Насос в составе установки позволяет обеспечить высокую производительность устройства за счет создания дополнительного давления в системе.

Модульная схема компоновки, когда и насос, и фильтр имеют индивидуальные корпуса и размещаются на одной платформе, считается самой простой и эффективной.

Вместе с тем, производители предлагают и интегрированную схему установки – когда фильтр и насос устанавливаются в одном корпусе. Третьей не менее популярной схемой является фильтр в отдельном корпусе, к которому можно подключить любой насос, даже обычный центробежный садовый насос.

Кроме компоновки в современных системах фильтрации имеются и другие особенности конструкции:

• многопозиционный клапан;
• манометр;
• дозатор для добавления в воду химреактивов;
• таймер включения;

Конструкция корпуса фильтрующего элемента имеет дополнительный фильтр, который обеспечивает задержку песка в основном фильтре. Второй фильтр обычно устанавливается перед насосом, он обеспечивает защиту насоса от попадания в его полость крупных частиц мусора.

Корпус песчаного фильтра и насоса изготавливается из высококачественного пластика, который обеспечивает надежную защиту электромотора от проникновения влаги. Сам корпус фильтрующей части способен выдерживать давление до 4,0 бар.

Соединение фильтра, насоса и чаши бассейна производится посредством специальных шлангов или трубок. Здесь конструкция предусматривает не только обычное соединение при помощи стандартных переходников и штуцеров, но и установку кранов и клапанов для промывки песка и сброса загрязненной воды в канализацию.

Изготовление песчаного фильтра для бассейна своими руками: инструкция

Чтобы сделать фильтрующий агрегат собственноручно, необходимо произвести ряд последовательных действий. Каждый шаг имеет большое значение, подходить к выполнению которого предстоит с максимальной ответственностью.

Как работает

Работа средства фильтрации базируется на механическом извлечении взвесей из жидкости (частицы органики и вещества минерального происхождения). При этом вода проходит через песочную основу сверху вниз.

Корпус конструкции наполняется песком не полностью. В закрытом состоянии над поверхностью очищающего материала образуется плотно закрытая область, в которую подается H2O из водоема. Проходя через песчаную смесь, она фильтруется. Загрязняющие элементы удерживаются песчинками. Важно понимать, что наполнитель должен быть довольно мелким. Отфильтрованный водный раствор наполняет донную дренажную секцию, из которой после подается по водоотводу обратно в емкость.

Выбор способа подключения

Подключить устройство фильтрации можно тремя методами:

• Посредством монтажа фильтра перед бачком с песком. Жидкость направляется через песчаную основу под давлением.
• Насосная система устанавливается после фильтрующего агрегата, что обеспечивает вакуумное разрежение в плотно закрытом баке. Происходит втягивание жидкой среды в очиститель.
• Очищенную H2O перекачивает нагнетатель, вмонтированный после очистного прибора. Но из бассейна она попадает в песочную структуру самотеком.

В промышленных масштабах изготавливают средства очистки согласно первой схеме. Они, как правило, оснащены специальными манометрами.

Подготовка корпуса

Для этого предстоит подобрать подходящую емкость, которую впоследствии можно будет герметично закрыть крышкой. К примеру, следует использовать корпус расширительного бачка. Предварительно из него придется вынуть мембрану и покрасить с внутренней стороны, чтобы предотвратить появление коррозии. Также отлично подойдет бочка из полипропилена. Подобные экземпляры несложно отыскать на любом дачном участке.

Решая произвести установку самодельного песочного фильтра для бассейна, можно отталкиваться и от примерных чертежей согласно второй и третьей схемам. Только придется дополнительно поработать с герметичностью конструкции, так как перекачка жидкости в данных вариантах осуществляется посредством всасывания. Если в систему будет попадать воздух, она не будет полноценно функционировать.

Врезка штуцеров и внутренних элементов

Чтобы загрязненная жидкость подавалась в устройство фильтрации, а чистая своевременно откачивалась, в стенки корпуса необходимо врезать соединительные патрубки. Область стыковки перед этим подвергается тщательной обработке с помощью раствора для герметизации.

К врезанному отрезку трубки впоследствии прикрепляют фильтрующий прибор грубой очистки. Дабы изготовить простой водозаборный дренаж, задействуют изделие из пластика со специально проделанными отверстиями. Поверх ее обтягивают подходящим садовым материалом. Как вариант, можно просто купить готовый картридж-цилиндр, использующийся для очистки питьевой жидкости.

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

С одной стороны, цилиндр блокируют заглушкой, в другую устанавливают фитинг. После этого присоединяют патрубок, соединяющий конструкцию со штуцером, и размещают на дне очистного устройства.

Фильтрующий элемент

Оптимальное решение — использовать в качестве него специальный кварцевый песок. Песчинки размером 0,4-0,8 мм идеально удерживают загрязнения. Такой наполнитель не нужно подготавливать и обеззараживать предварительно. Для наполнения резервуара под бассейн средних габаритов порядка 40 кубометров придется приобрести пару мешков по 25 кг.

Установка деталей для работы агрегата

Из необходимых для правильного функционирования элементов нужно установить следующие:

• Манометр. Прибор, с помощью которого можно отслеживать показатели давления.
• Группу безопасности. Допускается монтировать вместо вышеуказанного устройства. Выпускается в виде коллектора с измерителем, воздухоотводом и клапаном-предохранителем.
• Отводчик воздуха. Отрезок узкой трубы с краном.

Обвязка очистной системы

Производители изготавливают песчаные средства фильтрации с вмонтированными шестипозиционными вентилями. При собственноручной установке используют соответствующую запорную арматуру и фитинги. Главное, чтобы в итоге фильтр работал на промывку и очистку.

Чрезмерно мощная насосная система — не лучшее решение. Мощности в 150-300 Вт будет вполне достаточно. Производительность следует выбирать исходя из условия, что замена содержимого резервуара должна производиться в течение 6 часов (не дольше).

Подключение к бассейну

На этом этапе необходимо присоединить водоотводящий и водоподающий шланги к штуцерам, используя хомуты. При наличии форсунок, установленных в стенки искусственного водоема, можно осуществить подключение к ним.

Чтобы вода хорошо циркулировала, точки забора грязной и вывода очищенной жидкости необходимо размещать как можно дальше друг от друга. Перед насосом стоит монтировать фильтрующий прибор грубой очистки, дабы система не пострадала из-за попадания крупных загрязняющих элементов. Если предполагается наполнение резервуара самотеком, верхняя часть бака должна быть ниже поверхности воды в емкости для купания.

Наполнение прибора песком и последующий запуск

Разбираясь с особенностями фильтрации бассейна по инструкции, важно помнить, что конструкцию надлежит заполнить песком не до конца. Свободное место сверху потребуется для поступающей H2O. Засыпая песчаную основу, необходимо периодически смачивать ее для большей плотности. Включать прибор «на сухую» категорически нельзя.

Первичный старт системы считается пробным. При обнаружении неполадок или протечки их предстоит устранить. Имейте в виду, для проведения ремонтных работ нужно слить всю имеющуюся в очистном устройстве жидкость.

Принцип работы песчаный фильтра

Устройство аппарата действительно не сложное. Внешний корпус, который герметично закрывается, содержит в себе наполнитель – кварцевый песок и свободное пространство в верхней части.

Устройство песочного фильтра

Вода под напором поступает в корпус и заполняет верхнюю часть корпуса. Далее она под давлением насоса и силы притяжения проходит через песок, оставляя в нем частицы грязи и мусора.

Через какое-то время придется провести очистку песка. Для этого просто включают насос в обратную сторону. Вода снизу вверх прочищает песок и забирает в себя всю скопившуюся грязь. Далее жидкость отправляется в канализацию.

В завершающем этапе очищенная вода проходит через сетку, через которую не может пройти песок, и забирается обратно в общий резервуар.

Необходимые материалы и инструменты

Все, что вам может понадобиться при изготовлении фильтрующего прибора собственноручно, это:

• паяльник, актуальный для полимеров;
• ножовка;
• крепкие ножницы;
• дрель;
• пассатижи;
• герметик.

Но для начала предстоит обзавестись следующим перечнем предметов:

• подходящая емкость с широким горлом;
• хорошо закрывающаяся крышка;
• отрезки трубы, хомуты, шланги;
• песчаная основа в качестве наполнителя;
• водозаборное приспособление;
• водоотводящий патрубок;
• насосная система, вентиль.

Устройство и принцип работы фильтра для бассейна такого типа

В стандартную комплектацию входят:

1. Герметичный корпус в форме бака или бочки с двумя отверстиями для подвода и отвода воды и встроенными диффузорами для равномерного распределения воды.
2. Скиммер для всасывания воды с поверхности бассейна с сетками для сбора особо крупного мусора.
3. Насос, обеспечивающий достаточную скорость циркуляции воды и направляющий ее в фильтрационную емкость.
4. Многопозиционный регулировочный вентиль для переключения режимов.
5. Манометр для контроля давления воды в емкости фильтра и отслеживания степени загрязнения наполнителя.
6. Присоединительные шланги и вспомогательные элементы (поддоны, подставки, крепежи).

Очистка ведется по схеме: после включения насоса забираемая через скиммер загрязненная вода направляется внутрь емкости с песком, проходит сверху-вниз, оставляя там мусор, и возвращается обратно.

По мере оседания примесей в песке для прохода воды внутри требуется все большее давление, при критическом значении стрелка на индикаторе манометра переходит в красную зону. Это служит сигналом к переводу устройства в режим обратной промывки, после его прохождения меняется положение вентиля, и фильтр возвращается к работе.

Этот принцип действия реализован во всех песочных фильтрах, разница между моделями проявляется лишь:

1. В материале корпуса. Стенки фильтрационных емкостей могут изготавливаться как из недорогого пластика или полипропилена, так из сверхпрочного полиамида, термопластика или стекловолокна.
2. Пропускной способности (производительности), в свою очередь определяемой диаметром фильтра, объемом заполнителя и мощностью насоса.
3. Разном способе подсоединения вентиля. Фильтры с боковым соединением занимают меньше места, с верхним – считаются более надежными и удобными в обслуживании.
4. Числе позиций регулировочного вентиля. При планировании максимальной автоматизации процессов стоит купить модель с шестипозиционным клапаном. У более простых моделей клапан вручную переключается между 4 режимами.

Принцип работы песочного фильтра рассмотрен в этой статье.

Преимущества и недостатки насоса для бассейна с фильтром из песка своими руками

Достоинств у таких агрегатов фильтрации действительно немало. Из плюсов песочных устройств нельзя не отметить:

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

• простоту конструкции и ее эксплуатации;
• способность хорошо удерживать органические и минеральные загрязняющие частицы;
• возможность собрать прибор из подручных материалов.

К минусам необходимо отнести:

• эффективность в отношении загрязнений размером более 20 микрон;
• внушительные массу и габариты системы;
• сложности при транспортировке.

Песочный фильтр для бассейна: инструкция по эксплуатации

Всем, кто хочет организовать собственное гидротехническое сооружение для купания, предстоит заблаговременно продумать методы его обслуживания. Очищение жидкости должно происходить постоянно. В крайнем случае допускаются кратковременные перерывы (отключения) очистных устройств, если в H2O в принципе отсутствуют даже незначительные загрязнения, что случается нечасто. Отключать фильтрующие приборы можно не чаще 2 раз в день по 5-6 часов максимум.

Промывание песчаной основы

Частота промывки песка напрямую зависит от степени его загрязненности, интенсивности использования искусственного водоема и объема применяемых химических средств. Согласно рекомендациям, промывать песочную массу следует не реже 1 раза в 7-10 дней. При этом в отношении конструкции нагнетательного типа большое значение будет иметь давление. В пределах нормы оно составляет 0,8 бар. Если показатель повышается до 1-1,3, требуется очистка.

Замена материала

Со временем фильтрующая часть прибора засоряется так сильно, что попросту не подлежит промыванию. Такой песок остается только выбросить, заменив новым. Если в качестве наполнителя приобреталась кварцевая смесь, о необходимости покупки следующей партии можно не задумываться в течение 3-х лет и даже больше.

Особенности использования

Процесс эксплуатации очистного устройства подразумевает следование ряду обязательных требований:

• при переведении агрегата в другой рабочий режим обязательно выключают насосную систему;
• от стенок искусственного водоема песочный слой удаляют не менее чем на 1 м;
• для бесперебойной работы насоса ему обеспечивают постоянный приток воздуха;
• любые действия с прибором фильтрации производят в выключенном состоянии.

Правила выбора

Чтобы выбрать правильный насос для вашего бассейна, вам необходимо рассмотреть ряд важных факторов:

• Оптимальная производительность насоса должна зависеть от количества воды в бассейне;
• Насос следует выбирать в соответствии с его функциями (насосы, фильтры и т.д.);
• При выборе насоса необходимо обращать внимание на систему фильтрации приобретенного насоса;
• Вам необходимо знать, какие дополнительные функции выполняет насосный агрегат;
• Важен также производитель приобретенного оборудования.

Для обеспечения успешной работы насоса бассейна в течение длительного периода времени всегда следуйте приведенным ниже инструкциям:

• Насосная система всегда должна быть заполнена водой;
• Насосное оборудование не должно замерзать зимой;
• Насос не должен работать непрерывно более четырех часов.

Мы надеемся, что вся приведенная выше информация поможет вам выбрать правильный напорный механизм для вашего бассейна.

Чтобы установить насос для бассейна, прочитайте следующие видео инструкции:

Page 4

Бассейны, независимо от их размеров, требуют отопления в любое время года. Для этого используются различные устройства для поддержания температуры.

Тепловой насос для бассейна является идеальным решением этой проблемы. Это специальный преобразователь, позволяющий наиболее эффективно вырабатывать тепловую энергию для нагрева воды, не загрязняя окружающую среду.
