Устройство и принцип работы септиков Топас
Модельный ряд бытовых септиков Топас обширен. Есть как недорогие варианты с малой производительностью для дачи, так и мощные станции для больших коттеджей и даже поселков. Внешне все они представляют собой ящик в 2,5–3,1 метра высотой, закрытый сверху крышкой.
Корпус этой ЛОС выполнен из композитного полипропилена, который устойчив к агрессивной среде внутри и перепадам температуры снаружи. Он, конечно, не так прочен и морозостоек как клинкерная плитка для фасада, но зимой данный пластик в земле точно не треснет. Тем более что температура внутри работающей станции всегда поддерживается естественным образом в плюсовой зоне.

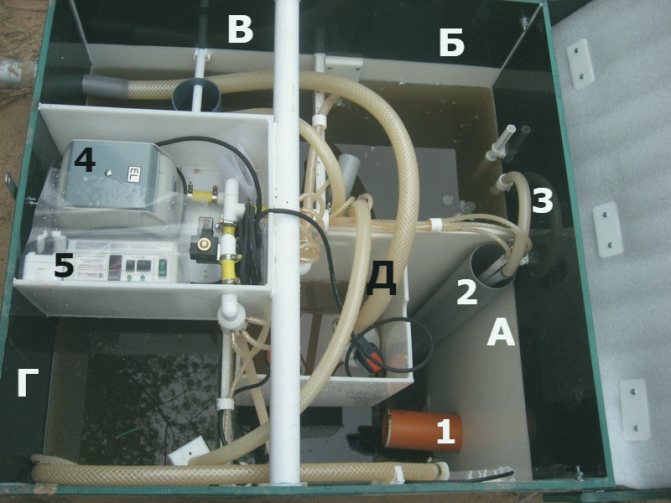

Схема устройства станции Топас
А — Приемная камера
1 — Ввод стоков
- 2 — Фильтр грубой очистки
- 3 — Главный насос
- 9 — Поплавковый датчик
- 16 — Аэраторы
Б — Аэротенк
- 5 — Насос аэротенка
В — Вторичный отстойник
- 8 — Выход очищенной воды
Г — Стабилизатор ила
- 4 — Насос откачки ила
Д — Компрессорный отсек
- 6 — Компрессоры
Внутреннее пространство септика Топас разделено на пять отсеков:
- Камера приема стоков с фильтром крупных фракций.
- Аэротенк с аэробными бактериями.
- Отстойник для окончательного осветления вод.
- Накопитель для ила.
- Компрессионный отсек с насосным оборудованием.
По принципу работы септики рассматриваемой конструкции напоминают классическую трехкамерную станцию очистки. Сначала обеспечивается первичное осветление стоков из канализации дома, а затем происходит их аэробная обработка. Дальше они отправляются в отстойник. Из последнего очищенные уже воды выводятся наружу для инфильтрации в грунт или полива зеленых насаждений на приусадебном участке.
Схема работы канализации
Стоки в первую камеру септика Топас попадают через трубу с отверстиями в стенках. В этом фильтре грубой очистке задерживаются крупные органические и неорганические фракции, чтобы не мешать работе остальных отсеков. После первичного осветления сточные воды с помощью насоса перекачиваются во вторую камеру, где в септике происходит основной цикл брожения. Затем очищенные на 70–80% стоки перекачиваются в отсек-отстойник. При этом активный ил отправляется в свой специальный накопитель.
Схема принципа работы с дренажным колодцем
Из конечного отстойника выходят уже полностью отбродившие и отфильтрованные стоки, пригодные к использованию в хозяйстве для полива и технических нужд. Итог работы септиков под брендом «Топас» – это техническая вода со степенью очистки в районе 98%. Большего достичь при переработке нечистот из бытовой канализации сложно.
Как происходит очистка стоков?
Чтобы понять, как работает септик топас и какие механизмы очистки работают в каждой камере, следует ознакомиться с работой каждой емкости подробнее.
Приемная камера
Здесь происходит перемешивание стоков, очистка их от нерастворенного мусора при помощи фильтра. Это самая большая по объему камера, где начинается процесс аэробной очистки стоков. В связи с особенностями аэробных бактерий, следует исключить возможность попадания в станцию пищевых отходов, бытовой химии на основе хлора и щелочи, машинных масел. После фильтрации нерастворенных отходов однородная масса перебрасывает с помощью эрлифта в аэротэнк.
Камера активной аэрации
В аэртэнке отходы активно перемешиваются при помощи сжатого воздуха, который подается снизу емкости через компрессор. Перемешивание и насыщение стоков кислородом способствует быстрой их переработке аэробными бактериями. По мере заполнения аэртэнка частично переработанные отходы из него перебрасываются в камеру доочистки активным илом.
Камера очистки активным илом
Активный ил, это специфическая взвешенная смесь, образующаяся из переработанных бактериями биологических веществ, которая активно связывает нерастворенные взвешенные примеси и завершает их переработку. Процесс завершается в следующей камере.
Стабилизатор ила
В этой емкости стоки отстаиваются, ил оседает на дно, а чистая техническую воду по мере накопления дренажным насосом или самотеком сбрасывается из станции. Степень очистки позволяет сбрасывать ее без последующей доочистки грунтом прямо в дренажную канаву.
Модификации Топас
Модификации предлагаемых производителем септиков Топас различаются по количество человек, на которые станция рассчитана, и по глубине заложения сооружения. Первый параметр в марке ЛОС указан цифрой – 4, 5, 6, 8 и так далее до 150. При этом модели на 100 и 150 человек имеют двухкорпусную конструкцию. В одном корпусе все поместиться уже не может.
По глубине заложения септики Топас различаются на:
- «Стандарт» – типовое решение;
- «Лонг» – с удлиненной горловиной;
- «Лонг Ус» – с горловиной и усиленным корпусом для ее возможного наращивания.
Пример модификаций септика Топас-8
В первом случае канализационная труба для врезки в септик поводится на глубине 40–80 см, во втором она может быть заглублена на 80–140 см, а в третьем – на 140–240 см. Эти цифры крайне важно учитывать при выборе модели. Разбираясь как правильно сделать канализацию для частного дома, многие начинающие мастера нередко ориентируются только на УГВ, забывая об уровне промерзания почвы.
Если Топас устанавливается в теплом регионе, то стандартная конструкция подойдет оптимально. А вот для дома в Сибири следует брать только вариант с горловиной. Сточная труба на участке от жилища до септика – это самое проблемное место. Именно здесь чаще всего канализация и перемерзает, прекращая попросту работать.
Таблица модификаций станций Топас, рассчитанных от 4 до 9 пользователей
Модель | Человек | Сброс, л/ч | Произв., м3/сут | Мощн., кВт/сут | Вес, кг | ДШВ, м |
Топас 4 | 4 | 175 | 0,8 | 1,5 | 215 | 0,95/0,97/2,5 |
Топас 4 ПР | 4 | 175 | 0,8 | 1,5 | 225 | 0,88/0,97/2,6 |
Топас 5 | 5 | 220 | 1 | 1,5 | 280 | 1,15/1,17/2,5 |
Топас 5 ПР | 5 | 220 | 1 | 1,5 | 295 | 1,08/1,17/2,6 |
Топас 5 Лонг | 5 | 220 | 1 | 1,5 | 340 | 1,18/1/3,1 |
Топас 5 Лонг ПР | 5 | 220 | 1 | 1,6 | 350 | 1,6/1/3,1 |
Топас 6 | 6 | 250 | 1,15 | 1,5 | 280 | 1,15/1,17/2,55 |
Топас 6 ПР | 6 | 250 | 1,15 | 1,6 | 295 | 1,08/1,17/2,6 |
Топас 6 Лонг | 6 | 250 | 1,15 | 1,5 | 345 | 1,18/1/3,1 |
Топас 6 Лонг ПР | 6 | 250 | 1,15 | 1,6 | 355 | 1,16/1/3,1 |
Топас 8 | 8 | 440 | 1,5 | 1,5 | 350 | 1,63/1,17/2,5 |
Топас 8 ПР | 8 | 440 | 1,5 | 1,6 | 365 | 1,56/1,17/2,6 |
Топас 8 Лонг | 8 | 440 | 1,5 | 1,5 | 425 | 1,52/1,16/3,1 |
Топас 8 Лонг ПР | 8 | 440 | 1,5 | 1,6 | 435 | 1,5/1,16/3,1 |
Топас 8 Лонг УС | 8 | 440 | 1,5 | 1,5 | 490 | 1,69/1,36/3,1 |
Топас 8 Лонг ПР УС | 8 | 440 | 1,5 | 1,6 | 495 | 1,66/1,36/3,1 |
Топас 9 | 9 | 510 | 1,7 | 1,5 | 355 | 1,63/1,17/2,55 |
Топас 9 ПР | 9 | 510 | 1,7 | 1,6 | 370 | 1,56/1,17/2,6 |
Топас 9 Лонг | 9 | 510 | 1,7 | 1,5 | 420 | 1,52/1,16/3,1 |
Топас 9 Лонг ПР | 9 | 510 | 1,7 | 1,6 | 430 | 1,5/1,16/3,1 |
Топас 9 Лонг УС | 9 | 510 | 1,7 | 1,5 | 460 | 1,69/1,36/3,1 |
Топас 9 Лонг ПР УС | 9 | 510 | 1,7 | 1,6 | 470 | 1,66/1,36/3,1 |
ПР — имеет встроенный насос, УС — усиленная, Лонг — удлиненная горловина
Модельный ряд и технические характеристики
Септик Топас 5 содержит несколько модификаций. Каждое устройство рассчитано на постоянную, непрерывную работу. Септик Топас 5 может отлично справиться с очисткой сточных вод, идущих от унитаза, душевой, плюс двух раковин. Модели биологического септика Топас 5 представлены ниже, а их фото можно посмотреть на нашем сайте.
Наименование/модификация | Длина | Ширина | Высота | Вес (в кг) | Потребляемая мощность (кВ в сутки) |
Септик модиф. Топас 5 Long Пр | 1 м 10 см | 1м 20 см | 3 м 10 см | 310 | 1,5 |
Септик модиф. Топас 5 Long | 1 м 10 см | 1м 20 см | 3 м 10 см | 300 | 1,5 |
Септик модиф. Топас 5 Пр | 1 м 10 см | 1м 20 см | 2 м 60 см | 260 | 1,5 |
Септик модиф. Топас 5 | 1 м 10 см | 1м 20 см | 2 м 50 см | 250 | 1,5 |
Как видно из представленной таблицы размеры септика довольно небольшие, поэтому хозяин станции сможет без труда определить ее в любом месте. Септик Топас 5, его разновидность Топас 5 Пр и остальные в сутки в среднем перерабатывают до 1 куб. м. стоков, при этом единовременный сброс этих вод не должен составлять 220 литров.
Технические характеристики моделей следующие.
Топас 5 – выполненный из полипропилена септик. Помимо высокой прочности материала, он имеет антикоррозийные свойства, большое сопротивление деформации. Подсоединение сточной трубы к станции происходит на глубине около 80 см, поэтому данный агрегат идеален для юга страны либо для сезонной эксплуатации на садовых и дачных участках. Глубина котлована для монтажа, установки септика Топас 5, в соответствии с инструкцией, должна составлять 2500 мм.
Топас 5 Long – биологический септик, предназначенный для трубы канализации, которая будет проходить более глубоко. Глубина закладки этой трубы к септику Топас 5 Long — 800-1400 мм. Глубокое прохождение трубы канализации под землей разрешает использование септика в зимнее время. По техническим характеристикам необходим котлован глубиной три метра с целью монтажа, качественной и правильной установки Топас 5 Long.
Топас 5 Пр – это частично похожий септик, с предусмотренным понудительным отведением воды. Применяется на участках с наличием грунтовых вод, где самотек затруднителен. Дополнительно Топас 5 Пр укомплектован дренажным насосом, расположенным в специальной камере. Канализация, согласно инструкции, подсоединяется на глубине от 40 см до 80 см. Глубина требуемого котлована для монтажа септика Топас 5 Пр и его установки – 2500 мм.
Топас 5 Long Пр – септик, сочетающий в себе превосходнейшие технические характеристики рассмотренной выше станции Топас 5 Long, а также станции модели Топас 5 Пр. Глубина проведения и врезки трубы канализации- 800-1400 мм, наращенная горловина, возможность круглогодичной эксплуатации ему досталась от первой. От второй этот биологический септик получил специальную камеру с дренажным насосом для принудительной откачки переработанных стоков. Требуемая глубина котлована для монтажа и установки Топас 5 Long Пр – 3 метра.
Преимущества и недостатки септика Топас
Плюсы септик Топас имеет следующие:
- Переработка всех типов хозяйственно-бытовых стоков;
- Простота монтажа септика без бетонирования основания;
- Отсутствие потребности в частом вызове ассенизаторов;
- Минимум занятого места на участке под «Топас»;
- Высокая степень очистки в 97–98%;
- Отсутствие неприятных амбре;
- Возможность круглогодичного использования;
- Возможность устройства канализации даже зимой.
Места на участке возле дома под септик Топас, рассчитанный на 3–4 человек, требуется около 1–2 квадратных метров. Вызывать ассенизаторскую машину ему не надо. Пару раз за год из этой очистной станции требуется откачивать ил. Но сделать это можно и самостоятельно. При этом получаемые в результате функционирования септика иловые массы после компостирования превращаются в отличное удобрение, идеально подходящее для грядок.
Среди минусов эксплуатации септика Топас следует упомянуть:
- Необходимость регулярного обслуживания компрессоров;
- Ограничения по залповому сбросу;
- Зависимость от электроснабжения.
Для каждой модели ЛОС «Топас» установлено свое ограничение на единовременное поступление стоков. Первая камера рассчитана только на жестко определенный объем вод. Если в домовую канализацию за два часа спустить больше нечистот, то этот отсек просто не справится с их приемом.
При длительном отключении электричества и вовсе могут начаться проблемы. Принцип работы этих септиков построен на постоянном включении/выключении насосов для перекачки стоков из одного камеры в другую и подачи кислорода для аэробных бактерий. Если электроэнергии не будет больше суток, то упадет степень очистки и воды на выходе станут мутными.
Преимущества
Из достоинств которыми обладают септики всей линейки Топас можно выделить несколько основных:
- Эффективность очистки – на выходе получается вода очищенная на 98%, которую можно использовать для полива или спускать в открытые водоемы.
- Компактность – септик Топас по своим габаритам чуть больше холодильника, за счет этого он не займет много места на участке.
- Простой монтаж – станцию можно установить самостоятельно.
Обслуживание
Для первого обслуживания желательно пригласить специалиста от компании продавца, он проведет сервисное обслуживание и подскажет дальнейшие действия. В дальнейшем этим можно будет заниматься самостоятельно. Для этого не потребуется специальных знаний и много времени. Для этого необходимо будет:
- 1 раз в месяц проводить очистку фильтра задерживающего мусор;
- один раз в квартал очищать илоприемник;
- через каждые два года производить замену мембран в компрессорах;
- сделать замену аэратора через 15 лет.
Установка и обслуживание септиков
Монтаж канализации ТОПАС производится по следующей схеме:
- Роется котлован по ширине и длине на 30–40 см больше размеров корпуса выбранной модели. Глубиной он вырывается на 10 см больше высоты станции. Эти сантиметры нужны для устройства на дне ямы подушки из утрамбованного песка.
- В яму устанавливается септик. Далее к нему подводится канализационный трубопровод из дома с уклоном в 2 градуса и кабель электропитания.
- Производится засыпка траншеи с трубой и ямы с очистной станцией.
Опускаем в котлован станцию
Земля засыпается так, чтобы на поверхности виднелась только крышка. Заливать плитный фундамент под этим септиком в качестве якоря не нужно. Даже маломощная модель Топаса на 3–4 человека весит больше 200 кг. Плюс к этому еще добавляется масса стоков. Всплыть эта станция сможет только при очень сильном паводке и затоплении всего вокруг.
На поверхности остается только крышка

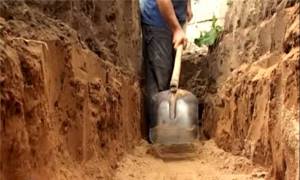

Прокапываем траншею к септику
Врезаемся трубой в септик
Герметично заклеиваем вход трубы в септик специальным феном и лентой
Закапываем канализационные трубы
Аналогично делаем отверстие и герметизируем под вывод вод
Подключаем септик к электросети
Септик Топас подходит для любых жилищ, будь то дачные домики, двухэтажные таунхаусы из кирпича, либо небольшие каркасно-щитовые дома. Ограничения есть только по количеству проживающих и единовременному залповому сбросу стоков. Но здесь надо лишь грамотно подобрать вариант станции.
Обслуживание ЛОС Топас сводится к удалению крупных фракций из фильтра в первой камере и избытков ила из накопителя. Для этого предусмотрен специальный насос, который необходимо включать по мере возникновения необходимости.
Устанавливается данный септик своими руками, а после и эксплуатируется без особых проблем. В подтверждении этого достаточно посмотреть видео с отзывами тех, кто уже им пользуется. О каких-либо затруднениях там ни слова. В плане простоты монтажа он напоминает кладку гибкой черепицы, с которой в состоянии справиться даже непрофессионал.
Обслуживание
Чтобы избежать поломок биологического септика Топас 5 и его последующего ремонта нужно оформить соответствующий договор с сервисной организацией, цена услуг везде различна, лучшие предложение нужно будет поискать. Ее специалисты будут следить за работой станции и принимать своевременные меры к тому, чтобы ее работа не была остановлена, а также обеспечат консервацию септика Топас 5 на зиму, проведут нужную очистку.
Это же позволит эксплуатировать септик более длительный срок. Но при финансовых затруднениях сервис и очистку септика вполне можно проводить самому. Но потребуются знания, какие работы и когда выполняются.
Ежеквартально должна быть проведена очистка фильтрующего элемента, задерживающего жесткие части, извлечение выравненного ила. В эти же промежутки времени очищается эрлифт, проводится очистка боковых поверхностей станции, проверяется и испытывается насос.
Приблизительно каждые пару лет сменяются мембраны, расположенные непосредственно в компрессоре, с помощью которого поступает кислород в септик.
Аэрационные элементы можно заменять спустя 12 лет по прошествии запуска септика.
Процесс обслуживания септика начинается с очистки тех деталей и элементов, к которым у владельца дома есть несложный доступ. Выполнив данную работу, нужно будет снять трубки эрлифта, для чего сначала нагреть их с помощью строительного фена. Таким же образом снимается и производится очистка фильтра грубых частиц. Очистка этих элементов септика производится водой, желательно проточной. Затем эрлифт (насос) и фильтр ставят обратно, производят подключение воздушных трубок.
Затем необходимо с помощью насоса откачать ил с глубины септика. Его следует выкачать на 2/3 от объема. Чистой водой заполняют стабилизатор. Также нужно не забыть очень хорошо провести очистку так называемой расчески, которая служит фильтром для задержки не перерабатываемых частиц. Такое обслуживание желательно проводить и до консервации автономной канализации на зиму.
Использование септиков Топас для дома и дачи
Если нужна автономная бытовая канализация, то септик Топас подходит для ее организации идеально. Не зря он так популярен в России. Его ставят как на дачах с нерегулярным проживанием, так и возле деревенских домов, в которых круглый год обитает семья в несколько человек. Устройство этой очистной станции предельно просто. С монтажными работами и обслуживанием справиться сможет любой хозяин загородного коттеджа.
Внешний вид септика Топас на участке
Способы отвода стока в септиках Топас
Станции Топас могут быть самотечными или с принудительным отводом стока. Самотечные устанавливаются в сухой грунт с низким уровнем грунтовых вод. Воду можно выводить в фильтрующий колодец, на крутой склон или в глубокую канаву (от 80 см в глубину). Отвод воды из станции принудительно применяются, если на участке глина и/или высокий УГВ.
Важно! Вода из станции выходит теплая, поэтому зимой выброс на склон или в канаву не замерзает.
В септик Топас с принудительным отводом стоков предустановлен насосный отсек. Он находится в приемной камере и соединен с вторичным отстойником трубой (рис. 2). У самотечных станций выход расположен в камере вторичного отстойника. При производстве входное и выходное отверстия в корпусе не прорезают, его делают монтажники при установке септика на объекте.
Септик Топас 4 с принудительным отводом стока
Принцип работы автономной канализации Топас
Действие канализационной установки Топас основывается на использовании биологического метода очистки сточных вод. Для удаления из загрязненных стоков фекалий используют аэробные бактерии. В плане своей реализации это процесс отличается достаточной простотой.
Унося вместе с собой органические загрязнения, сточные воды оказываются в септике, для транспортировки которых туда используется трубопровод. Попав в первый резервуар, они сталкиваются с активными бактериями, которые начинают производить очистку. Для ускорения процесса разложения в емкость в непрерывном режиме поступает кислород, обеспечиваемый аэротенком.
Благодаря снабжению кислородом создаются благоприятные условия для ускоренного разложения фекалий, жира, остатков пищи, отводимых в канализацию. Использование подобной системы позволяет очистить воду от загрязнения на 99% с минимальными затратами времени. На основании этих показателей можно с высокой степенью достоверности утверждать, что рассматриваемый септик обладает высокими экологическими характеристиками.
В плане уровня очистки стоков с использованием канализационной системы Топас обеспечивается полное удовлетворение требований действующих норм и стандартов. С помощью подобной установки можно эффективно организовать полный цикл очистки сточных вод. Стоит заметить, что во время очистки сточных вод, которая проходит непосредственно в самой установке, исключается взаимодействие воды окружающим пространством.
Советы по эксплуатации септика Топас 5
Чтобы септик на протяжении длительного времени эффективно очищал сточные воды, нужно соблюдать правила инструкции по эксплуатации:
- позаботиться о том, чтобы в систему не проникали агрессивные вещества в виде кислот, щелочей, спирта, лекарственных средств, так как это может привести к уничтожению бактерий;
- запрещается выбрасывать в систему канализации гнилую пищу, поскольку это может стать причиной возникновения неполадок в работе септика;
- если прекратилась подача электричества, необходимо свести к минимуму количество сбрасываемой воды. Если емкость будет переполнена грязными стоками, они в итоге окажутся на участке;
- необходимо следить за тем, чтобы в стоки попадало минимальное количество песка и земли. Если в системе окажутся вещества неорганического происхождения, то это может ухудшить эффективность ее работы;
- очень важно регулярно выполнять сервисное обслуживание системы очистки, основные мероприятия которого сводятся к замене фильтров и иных ключевых элементов.
Среди предлагаемых сегодня на рынке систем очистки канализации одним из наиболее предпочтительных вариантов является септик Топас. Подобные установки предназначены для обслуживания загородных домов, где они превосходно справляются со своей задачей. Во многом эффективность их работы связана с наличием большого количества преимуществ.
При использовании подобной автономной системы можно гарантировать высокий уровень очистки стоков, которые превращаются в воду, удовлетворяющую всем требованиям экологических стандартов. Обработанная подобным образом вода может находить применение в хозяйстве, что не будет сопряжено с каким-либо риском для здоровья. Применение находит и ил, который собирается на дне резервуара. Это вещество может применяться в качестве прекрасного удобрения. Доступные на многих сайтах видео инструкции по использованию септика Топас позволяют получить подробное представление о принципе работы системы очистки и сделать правильный выбор.
