Бур для скважины своими руками. Чертежи и инструкции


Бурение скважины для полива огорода или иных нужд на дачном участке сезонного типа можно выполнить своими руками. Для этих целей достаточно пробиться до водоносного пласта, который залегает на небольшой глубине (бурение на «песок»), главное, чтобы в почве не находились слои скальных пород.

Спиральный бур своими руками

Как сделать бур для скважины своими руками
Спиральный бур своими руками — схема
Сделать подобный бур своими руками – задача для профессионала. Правильно наварить стальную спираль в домашних условиях достаточно сложно. Этот процесс требует нагревания полосы инструментальной стали, скручивания ее в спираль с требуемым диаметром, закалки детали и приваривания к штанге. Качественно выполнить такую задачу можно только на производстве.

Опытные мастера упростили технологию. Сборка бура начинается с создания лопастей для измельчения пород. Для этого используют несколько дисков из стали толщиной 10–15 мм на два полукруга. Чаще всего по лекалу вырезается четыре дисковых элемента из стального листа радиусом 15 см, а в них – отверстия радиусом 2,5 см. В металлических кольцах делают радиальные разрезы и смещают их края, чтобы они заходили друг за друга. Нижние кромки лопастей – лезвия – натачивают и закаливают. Это поможет снизить временные затраты на бурение скважины.

Дальнейшие работы по созданию инструмента таковы:

  1. К стержню прикрепляют ручку.
  2. Другой конец заостряют и закаливают.
  3. К штанге приваривают готовые детали из стальных колец.

Как сделать бур для скважины своими руками
Спиральный бур (шнековый) — устройство
Присоединяют лопасти на расстоянии 20 см от острого наконечника под углом 40° друг к другу – вначале нижняя деталь, затем – последовательно остальные. Сваривать лопастные элементы требуется с нахлестом по срезу колец либо встык.

Есть и модифицированный вариант. Подобный бур оснащают стальными пластинами: их приваривают между витками спирали. Это помогает срезать корни кустов и снизить риск обвала скважинных стенок за счет их уплотнения дополнительными пластинами. Можно так модифицировать не только собственноручно изготовленный, но и покупной инструмент.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

соединение труб болтом
Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

штифтовые соединения труб
Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

соединение частей бура штифтами
Вариант быстрого соединения скважинного бура штифтами

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

  • образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
  • извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Как сделать бур для скважины своими руками

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

  • удаление из тела водяной шахты фрагментов разрушенной породы;
  • охлаждение режущего инструмента;
  • шлифовка внутренней полости шурфа;
  • укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Горизонтальное бурение

С самого начала нужно сказать, что горизонтальное бурение скважин – это бурение не только в строгой плоскости горизонта, но и под уклон.

Чисто геометрически, если взять за основу прямой угол, где горизонтальная часть – горизонтально направленное бурение, а вертикальная часть – классическое, то в действительности горизонтально направленное бурение – это пробивка грунта с возможным отклонением от абсолютной горизонтали на 45 градусов в любую сторону.

На практике технология горизонтального бурения реализуется с помощью специализированной установки с подвижным механизмом выбора угла входа в грунт.

Движущая сила бура может быть разной – от сетевого электричества с напряжением 220 В и мощностью в 1,5 – 2 кВт до компрессоров на дизельном или газообразном топливе с мощностью на выходе в несколько десятков кВт (для шахт, нефте- и газопроводов существуют установки с мощностью в несколько сотен киловатт.

Очень важной особенностью бурения является регулярное наращивание длины бура, а значит и механизм вращения должен проделывать поступательные движения, оказывая давление на рабочую поверхность бура. В идеале, длина бура в своем максимуме не ограничена, вернее — ограничена, но она намного больше, чем длина необходимого прохода.

Важно: Есть в горизонтальном бурении один очень неприятный нюанс, причем, чем длиннее пробуренный канал — тем заметнее эта самая особенность.

Речь о законах физики и динамики: — чем длиннее бур, тем его сильнее притягивает земля по закону всемирного тяготения (I закон Ньютона); — как следствие – положение бура в грунте не идеально прямое, а согнутое (гиперболическое), что при вращении инструмента дает большое радиальное биение.

На практике это выглядит так: чем длиннее бур — тем большее в диаметре отверстие Вы получите на выходе, тем более значительным будет обвал выходной кромки. В принципе, ничего особо страшного не случится, но если после бурения необходимо вставить стальные трубы, то могут возникнуть проблемы с калибровкой отверстия под диаметр.

Применение метода горизонтального бурения на практике

Изначально, этот вид бурения использовался только в добывающей промышленности (нефтяные и газовые скважины, горизонтальные шурфы угольных и солевых шахт), но с появлением более компактных агрегатов стало возможным применение данной технологии в дорожном строительстве и при прокладке инженерных коммуникаций.

Частное землевладение (загородные дома, коттеджи, дачи) служит отличным поприщем для бытового применения установки горизонтального бурения.

С ее помощью можно выполнить несколько видов трудозатратных работ в крайне короткие сроки с минимальными факторами загрязнения участка и изменения его поверхности: — метод горизонтального бурения служит для пробивки дренажных канав под дорогой с последующим укреплением полученного канала; — услуги горизонтального бурения востребованы для прокладки системы водоснабжения с использованием полипропиленовых труб, труб ПНД или ПВД; — наклонное горизонтальное бурение необходимо для правильной ориентации (под уклон) канализационной магистрали;

— горизонтальное бурение грунта, как таковое, может стать основным видом или методом создания дренажных систем закрытого типа.

Совет: Если горизонтальное бурение производится не профессиональными работниками сервисной организации, а владельцем участка, то следует помнить о том, что от характера грунта и его принципиального состава зависит скорость вращения бура, поступательное усилие, которое на него подается, и выбор самой головки бура (если совсем точно, то коронарной фрезы, часто просто называемая коронкой). Чтобы не сжечь установку для горизонтально направленного бурения, необходимо запомнить очень простое правило по применению коронок: — рыхлые почвы, песчаник и дерн берутся любым буром (естественно подходящего диаметра); — плетняк, глина и встречающиеся солевые отложения – двухконечной коронкой;

— если присутствует отсыпка щебня, природный камень и другие твердые вещества, то не обойтись без четырехглавой фрезы с победитовыми или твердосплавными пластинами (марок Т5К10 или Т15К6).

Важно: Бурение горизонтальных скважин сопровождается достаточно мощной вибрацией, от чего грунт может проседать и обваливаться, делая бурение бесполезным.

Для предотвращения этого необходимо проводить укрепление полученного канала параллельно с буровыми работами.

То есть бур по длине, кроме непосредственного наконечника, находится в рубашке, что способствует сохранению необходимого результата.

Сельская мастерская: горизонтальное бурение своими руками

Нарушать идиллию, выполненную ландшафтным дизайнером, или разрушить только что отремонтированную дорогу для того, чтобы выкопать траншею, конечно, можно, но есть более дешевый и относительно простой способ.

Для того, чтобы изготовить установку горизонтального бурения своими руками, необходимо обзавестись нужным материалом (трубами).

Выбрать одну из них подходящей длины (если Вы собираетесь сделать канал под дорогой, то длина трубы должна быть не менее половины ширины дороги) и сделать на одном торце зубья. Их не нужно точить или каким-то образом заострять – достаточно выпилить обычной болгаркой.

Полученный инструмент называется «шлямбур». На другом его конце строго по диаметру сверлятся два сквозных отверстия (от 16 до 25 мм), в которые вставляется соответствующий металлический пруток.

Хотите почувствовать себя силачом? Крутите за торчащие из труб ручки самостоятельно! Надоело? Тогда горизонтальное бурение своими руками получает бонус в виде небольшой механизации – к штырю, вдетому в трубу, приваривается в середину еще один — так, чтобы ось его совпадала с осью трубы. Теперь свободный конец необходимо закрепить на перфораторе (желательно промышленном) или электродвигателе (с редуктором понижения оборотов и повышения мощности) и начать вращение.

Горизонтальное бурение под дорогой, в открытом грунте, бурение с уклоном – то же самое, только с ручным управлением.

Важно: При проведении самостоятельных работ обязательно помните о безопасности, и не пытайтесь изменить направление бурения, если хотя бы треть бура уже вошла в грунт. Следует обратить внимание, что при работе шлямбура вся выработанная порода попадает внутрь инструмента, поэтому не забывайте своевременно его прочищать для легкости и точности работы.

Совет: Чтобы шлямбур работал легче, а отверстие получалось более аккуратным – вырезайте зубья на торце трубы с ориентацией в сторону предполагаемого вращения. После этого разведите зубы немного в стороны, чтобы диаметр рабочей части с зубами был чуть больше (на 5-7 мм), чем основной диаметр трубы. Это облегчит процесс бурения и сбережет стенки канала от осыпания.

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

  • простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
  • малые габариты применяемого оборудования;
  • минимальное количество технологических процессов;
  • отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
  • доступная стоимость;
  • высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
  • экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.

Как сделать бур для скважины своими руками

Схема процесса гидробурения скважины на воду.

Особенности бурения самодельными приспособлениями

Бурение самодельными снарядами возможно при таких условиях:

  • водоносный пласт залегает на глубине, не превышающей 20 м;
  • грунт песчаный или глинистый, но не из скальных пород.

Делают насадки для ударно-канатного или вращательного бурения — только эти способы подходят для самостоятельного устройства скважины. Первый метод не требует создания сложного оборудования. Сооружают простую буровую установку из тех материалов, что имеются в хозяйстве. Способ привлекателен еще и тем, что работать можно без помощников.

При вращательном бурении пользуются инструментом, который, углубляясь в почву, поднимает ее наверх. По бокам штанги стоят 2 человека и крутят ее, прикладывая усилие к поперечной рукоятке. Применяются буровые снаряды спирального или ложкового типа.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

  • Гайка и болт М20;
  • Диски диаметром 100−150 мм — 2 штуки;
  • Сверло с наконечником (20 мм в диаметре);
  • Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.
Из инструментов при создании изделия понадобится:

  • болгарка;
  • молоток;
  • сварочный аппарат;
  • дрель;
  • сверла по металлу;
  • точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.


Из чего состоит бур

Применять резьбовые муфтовые соединения:

  • для этого на каждом отрезке трубы выполняется наружная резьба;
  • затем изготавливаются резьбовые муфты в требуемом количестве;
  • чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

  • выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
  • потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
  • каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Полезные советы облегчат процесс работы

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

  • можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
  • если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
  • самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Как сделать бур для скважины своими руками
Устройство канатно-ударного бура

  • Собирается тренога высотой не ниже, чем2 метра.
  • Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
  • Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

  1. ручное;
  2. ударно-канатное;
  3. ударное.

Способ выполнения колодца выбирается в зависимости от типа грунта и глубины прохода.

Ручное бурение скважин

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

  • На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
  • Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
  • Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
  • При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
  • Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
  • Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
  • Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
  • Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
  • После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
  • Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
  • Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Совет: Используйте конструктивные возможности установки для извлечения максимального объема грунта, т. к. на эту операцию уходит много времени.

Инструменты:

  • тренога;
  • бур;
  • шланги для откачки воды;
  • составная бурильная штанга;
  • насос или помпа.

Ударно-канатное бурение

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

  1. Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
  2. Выполняется направляющее углубление для прохода ската.
  3. Пробивку первого метра скважины можно выполнить вручную.
  4. Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
  5. Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
  6. После чего происходит подъем стакана и выемка разбитой почвы.
  7. Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

  • глина;
  • на суглинках;
  • на мягкой (обводненной) почве;

Ударное бурение

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

  1. мягкая земля – применяется клинообразное долото;
  2. вязкий грунт – долото двутавровой формы;
  3. твердые породы – крестовая форма долота;
  4. валуны – пирамидальная форма долота.

Как происходит бурение:

  • устанавливается буровая установка;
  • в забой заводится долото, подобранное под определенный грунт;
  • спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
  • после удара грунт раскалывается, долото зарывается в почву;
  • снаряд поднимается и цикл повторяется;
  • частота цикла – 45 – 60 ударов/мин.;
  • после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

Необходимое оборудование для работы

Базовой единицей оборудования является малогабаритная (МБУ). Небольшие размеры устройства оптимальны для его использования на ограниченных пространствах частных территорий.

Для создания давления, необходимого для удаления раздробленной породы из шахтного ствола, используются скважинный насос или мотопомпа, способные перекачивать неочищенные среды. При выборе подходящей модели руководствуются мощностью помпового оборудования.

В некоторых случаях пробойная сила бурового раствора повышается за счет добавления песка или дроби крупной фракции. Для измельчения больших фрагментов гальки, встречающихся в песчаных прослойках разрушаемой породы, рекомендуется применять шарошечные или резцовые долота.

Бурение скважин на участках с валунами или крупной галькой требует дополнительного усиления стартовой штанги специальным буром.

МБУ представляет собой сборную конструкцию диаметром 1 м и высотой 3 м.

Как сделать бур для скважины своими руками

Элементы установки для бурения.

Установка состоит из следующих элементов:

  • корпус из металлической рамы, легко собирающийся и разбирающийся;
  • колодезный ворот или лебедка;
  • электромотор, приводящий в движение бур;
  • вертлюг, обеспечивающий скользящую фиксацию конструкционных деталей;
  • скважинный насос или мотопомпа;
  • буровой инструмент, в т.ч. разведывательный бур;
  • штанги из труб для наращивания колонны;
  • блоки управляющей автоматики;
  • шланги, соединяющие подающий воду насосный агрегат с вертлюгом.

Для стабильного энергообеспечения в перечень необходимого оборудования рекомендуется включить преобразователь электрического тока. Облегчению поднятия и опускания обсадных колонн и наращиваемых штанг способствует использование специального подъемного механизма, оптимальным вариантом считается лебедка.

Поскольку в основе технологии лежит удаление отвальных пород из тела скважины большим напором воды, мотопомпу следует выбирать с повышенной мощностью.

Для работы понадобятся также сантехническое оборудование: трубный ключ, пересадочная вилка и ручной фиксатор.

Как усовершенствовать инструмент

бур из трубы для столбов своими руками

Изготавливая садовый бур для столбов своими руками, вы можете подумать над его усовершенствованием. При бурении лунок вы можете столкнуться с большими корневищами, плотно залегающими в грунте. Острые кромки облегчают работу. Для удобства эксплуатации на покатой области лезвия следует нарезать зубцы или закруглить режущую часть.

Конструкция может быть усовершенствована и дополнением съемными фрезами. Они позволят осуществлять бурение лунок любого диаметра. Помимо изготовления запасных частей, необходимо предусмотреть их крепление к воротку. Их соединяют двумя пластинками железа, фиксируемыми сваркой. В крепежных пластинах и лезвиях просверливаются два отверстия для болтов. Фрезы фиксируются болтами М 6. При работе болты могут мешать. Для исключения такой проблемы их вкручивают резьбой кверху.

Если вы хотите изготовить лучший бур для установки столбов своими руками, его можно усовершенствовать, используя еще один способ. Для этого вырезается узкая металлическая пластина, которая вытачивается в виде конуса с помощью болгарки. Это позволит усилить эффективность работы нижнего торца воротка. Размеры пластины – 10 x 2 см. В итоге вы должны получить своеобразное острие. Делать надрезы в воротке не нужно. В торец вставляются металлические пластины, которые крепятся сваркой. Их сплющивают, что позволит получить пику.

Оно должно соответствовать диаметру

Если вы хотите использовать пику, то в основу можете взять другой метод ее изготовления. Для этого берется 17-сантиметровая металлическая пластина, из которой вырезается шнек, похожий на штопор. Алгоритм действий дальше будет таким же, как и в первом варианте.

Если вы решили изготовить бур для столбов своими руками, фото таких конструкций позволят понять, какой конструкции отдать предпочтение. Если предусмотрено наличие шнека, в его роли может выступить сверло. Оно должно справляться с древесиной и металлом. Такой инструмент легче будет входить в почву и станет бурить ямы нужной глубины.

бур для столбов забора своими руками

Если вы работаете с плотными глубинными слоями грунта, между фрезой и пикой можете приварить плоскорез небольшого размера. Такая конструкция позволит рыхлить землю и центровать при бурении. Для такой детали необходимо две металлические пластины 3 x 8 см. Хитрость такого рода ускорит работу с инструментом.

Фрезу можно изготовить из диска

Выполняя бур для установки столбов своими руками, вы можете дополнить его фрезами из дисков, которые предназначены для работы с камнем. Круги надрезаются по радиусу, а в центре отверстие расширяется. Оно должно соответствовать диаметру воротка. Изгиб диска позволяет получить подобие шнека или штопора. Эту деталь останется лишь приварить, используя алгоритм, описанный выше.

Фрезу можно изготовить из диска циркулярной пилы. Зубья будут справляться с корневищами и твердой почвой. Модернизировать инструмент вы можете по своему усмотрению. Но каким бы качественным он ни был, перед процессом бурения лучше разрыхлить грунт лопатой, тогда устройство хорошо войдет в почву, а работа пойдет быстрее.

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Как сделать бур для скважины своими руками
Детальное изготовление бура

Сделать такой бур своими руками можно тремя способами:

  • на основе металлической трубы;
  • из старого баллона;
  • путем сворачивания и сварки стального листа.

Как сделать бур для скважины своими руками

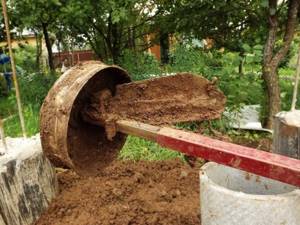

Бур-ложка в упрощенном варианте
Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Видео: Как работать ручным буром

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Как сделать ручной бур для земли своими руками

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

Как сделать ручной бур для земли своими руками

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Как сделать ручной бур для земли своими руками
Подробный чертеж в проекциях шнекового бура

Как сделать ручной бур для земли своими руками
Чертеж садового бура

Как сделать ручной бур для земли своими руками

Простое средство малой механизации для сада

Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:

  • режущую часть из стального листа;
  • наконечник-сверло;
  • штангу из трубы круглого либо квадратного сечения;
  • ручку.

Как сделать бур для скважины своими руками

Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от ¾ дюйма или от 20×20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.

Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.

Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.

Работа над трубой-удлинителем

Далее можно начинать работу с трубой-удлинителем. Она должна быть оснащена рукояткой. Эту деталь приваривают в виде буквы Т. К ней крепится усилитель в виде косынки. В вороток следует продеть заготовку, проделав между этими частями отверстие. Это позволит скрепить детали шпилькой. Отверстий должно быть несколько, чтобы длину изделия можно было регулировать. Завершить процесс работы можно затачиванием лезвий. Кромка фрезы обрабатывается так, чтобы при вращении острие было направлено вниз.

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

  • лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
  • покрасить инструмент краской по металлу;
  • при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
  • для подстраховки перед бурением следует разрыхлить грунт лопатой;
  • бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
  • после работы надо очистить инструмент от грунта.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.
Это интересно: бензобуры для земляных работ.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

фото10

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

  • Найти точное место с водой.
  • Сразу определить место для отработки.
  • Обговорить стоимость работ.
  • Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Сферы применения ручного инструмента

Возведение заборов, опор для теплиц, фундаментов небольших строений осуществляют с помощью землебура. В местах, где отсутствует центральное водоснабжение, ручным буром достигают водоносного слоя. Самодельными инструментами разрабатывают полости в грунте для возведения железобетонных свай. Вырытые скважины заполняют арматурой и жидким бетоном, получая столбчатые для сооружений на приусадебном участке.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
