Устройство шарового крана: разборка и сборка смесителя

Сегодня в квартирах устанавливают смесители разных конструкций, в том числе и краны шарового типа. Они более надежны, чем простые краны с уплотнительными прокладками, но у них время от времени случаются поломки. Осуществить ремонт шарового крана своими руками вполне возможно, хотя конструкция такого смесителя заметно отличается от привычной конструкции крана с резиновыми прокладками. Рассмотрим, в каком порядке должен осуществляться ремонт.

Практически каждый домашний мастер, имеющий минимальный опыт сантехнических работ, умеет менять прокладки в кране. В выполнении этой работы нет ничего сложного, достаточно открутить пару гаек, извлечь старую прокладку и установить на ее место новую.

Если же на кухонной мойке или в ванной установлен шаровой кран, то при выполнении ремонта своими руками этого устройства придется попотеть. Но если мастер хорошо подготовится и заранее разберется в конструкции механизма, то выполнение работы не потребует значительных усилий.

Виды смесителей

Смесители бывают трех модификаций:

однорычажные,
вентильные,
шаровые.

В этой статье мы поговорим о самом распространенном виде – шаровом типе конструкции. Сам механизм, достаточно, простой – всего лишь единственный поворотный рычаг.

При его положении вверх или вниз, регулируется напор воды, а оборотом ручки влево или вправо координируется температура воды.

Если вам приходится каждый день слышать надоедливый, монотонный звук капающей воды из крана, это значит, что кран пришел в негодность, и подлежит ремонту или замене.

А что вам известно про биосептики для выгребных ям и септиков? Прочитайте информацию от специалистов о применении и выборе препаратов для качественной утилизации отходов в полезной статье.
Про то, как сделать водяной теплый пол под ламинатом своими руками написано на этой странице.

Смеситель считается настолько значимым элементом сантехнического оборудования, что его повреждение требует немедленного вашего вмешательства.

Основанием для появления поломок могут явиться следующие причины:

возникновение протечек крана,
уменьшение объема потока воды,
просачивание жидкости из-под вентиля.

Если вы обнаружили, хотя бы один из вышеперечисленных признаков, изделие подлежит разборке.

Хотите не только самостоятельно демонтировать кран, но и попытаться устранить неполадку, а потом еще и правильно его собрать?

Для этого нужно досконально знать устройство смесителя.

Если вы будете располагать информацией, относительно того, из каких компонентов состоит данное приспособление, то можно застраховаться от ошибок и порядочно сократить время на его ремонт.

Диагностика и ремонт смесителя

Кран может отказать в работе по нескольким причинам.

Критический износ или полная поломка картриджа.

Чаще всего смеситель выходит из строя из-за поломки картриджа

Износ прижимной гайки тоже приводит к протечке крана

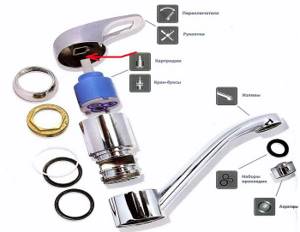

Структура изделия

Шаровые смесители характеризуются как надежные и долговечные устройства, по причине, входящему в их механизм неразборному картриджу.

Все его составные элементы тщательно притираются по отношению друг к другу.

Базовой основой данных конструкций является расположенный в корпусе крана отполированный до блеска полый шар с отверстиями и штифтом для присоединения его к ручке, которая обеспечивает вращение шара.

Холодная и горячая вода через две латунные трубки и гибкие подводки попадает в этот шар.

После этого, она там смешивается и вытекает через кран определенной температуры.

Герметичность достигается, благодаря наличию прокладок.

В качестве предупредительной меры от получения пользователем ожогов, картриджи кранов оснащаются специальным кольцом, которое лимитирует ракурс поворота ручки в направление горячей воды.

Находящийся внутри картридж может быть выполнен из нержавеющей стали или керамики.

Керамический состоит он из двух пластин, качественно отшлифованных при помощи ультразвука и идеально притертых друг к другу.

Такая полировка поверхностей не позволяет капелькам жидкости просачиваться между пластинами.

Если вы разберете картридж, вытащите из него шайбы и положите их друг на друга, то элементы должны притягиваться друг к другу, словно намагниченные.

С помощью этого элементарного метода определяют качество картриджа. В однорычажном устройстве никаких дополнительных уплотнителей в механизме смесителя не предусмотрено.

По причине отсутствия уплотнителей и строгой совместимости всех деталей стираться в смесителях шарового типа нечему.

А знаете ли вы, какой обогревающий кабель для водопровода саморегулирующийся? Прочитайте в предлагаемой статье описание и способы подключения обогревателя водяных труб.
Про разводку труб водоснабжения в квартире своими руками написано здесь.
На странице: https://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/kak-gnut.html написано, как согнуть хромированную трубу в домашних условиях.

Если вы разобрали кран и увидели, что внутри находятся керамические пластины, то нужно будет поменять полностью всю сердцевину.

Ремонт однорычажного смесителя с картриджем для кухни или ванной своими руками

Устранение течи

Иллюстрация	Как разобрать смеситель в ванной однорычажного типа и восстановить герметичность узла крепления картриджа
Читайте также: Как снять сливной бачок с унитаза в домашних условиях: подробные рекомендации	Течь из-под регулировочной рукоятки появляется со временем даже при эксплуатации качественного сантехнического изделия.
	Извлекают заглушку. При возникновении затруднений пользуются отвёрткой. Операцию выполняют аккуратно, чтобы не повредить хромирование. Далее шестигранным ключом подходящего размера ослабляют винт на 1,5−2 оборота. Снимают рукоятку.
	После удаления декоративной кольцевой накладки освобождается доступ к месту утечки. В данном примере видно, что вода поступает из резьбового соединения. Для устранения неисправности надо подтянуть гайку, которая удерживает картридж внутри корпуса.
	Несмотря на сохранение работоспособности запорного устройства смесителя, надо перекрыть магистральные краны.
	Гайку подтягивают разводным ключом на 20−25°. Ограничивают усилия, чтобы не повредить резьбу, корпус, жили картриджа. В некоторых случаях приходится отвинтить деталь, чтобы удалить загрязнения.
	Далее открывают краны подачи воды, убеждаются в отсутствии течи. Повторяют последовательность действий, если нужна более сильная затяжка соединения. Если вода проходит через повреждённые детали (гайку, картридж), их заменяют целыми. При обнаружении трещин в корпусе придётся приобрести и установить новый смеситель.
	На этом этапе проверяют функциональность картриджа. Он должен перемещаться свободно без применения штатной рукоятки. Если слишком сильно затянуть гайку, придётся прилагать чрезмерные усилия. Они повредят крепление или сам шток.
	Сборку выполняют в обратном порядке. После установки ручки проверяют работоспособность устройства и герметичность узла.

Устранение неполадок в переключателе душа

Иллюстрация	Последовательность действий с комментариями
	Эта кнопка не работает. Водка поступает одновременно по двум рабочим каналам. Для восстановления переключателя нужна разборка.
	Запорная система крана функционирует нормально, поэтому перекрывать магистральную подачу необязательно. После ослабления крепления инструментом открутить гибкий шланг душа можно вручную.
	В освободившееся отверстие вставляют отвёртку, фиксируют узел. Это позволяет открутить кнопку.
	На следующем этапе понадобится шестигранный ключ (12).
	После извлечения верхней части золотника становится ясно, что отсутствует резиновое кольцо уплотнения. Найти аналог в торговой сети не удалось, поэтому пришлось приобрести весь узел в сборе.
	Его вставляют через нижнее отверстие. Придерживая рукой, заворачивают нижнюю гайку.
	Устанавливают верхнюю часть. Фиксируют снизу отвёрткой. Зажимают соединение гаечным ключом (11). На этом этапе можно убедиться в том, что устройство функционирует нормально.
	Монтируют кнопку и выполняют итоговую проверку. Если всё в порядке, подсоединяют гибкий шланг душа.

Чтобы выяснить, как починить кран, надо изучить конструкцию В следующем перечне отмечены важные нюансы:

специальные вставки (4, 15) снижают уровень шумов при эксплуатации;
разборный аэратор (1) можно снимать для удаления загрязнений;
здесь нет волоконных сальников, как в старых конструкциях;
это резиновое кольцо (14) не удалось найти, поэтому был приобретён узел в сборе;
специальный клапан (18) препятствует перемещению жидкости в обратном направлении.

Ремонт шарового крана

В случае выхода из строя шарового смесителя, не стоит сразу бежать в магазин за новым изделием.

Нужно выяснить причину поломки и попытаться устранить ее самостоятельно, чтобы не испортилась столешница (как установить своими руками).

Тем более, что эта работа не очень сложная, и с ней может справиться, практически, любой мужчина, у которого в хозяйстве есть следующий инструментарий:

ключ шестигранный,
отвертка плоская,
небольшой молоток,
плоскогубцы.

Перед тем, как приступить к разборке крана, нужно отключить в доме или квартире подачу воды (где находится врезка в сеть водопровода прочитайте здесь).

Основные причины образования поломок смесителя

Поломки смесителя не являются редкостью, так как:

качество воды, подаваемой в жилые помещения из общей водопроводной системы, достаточно низкое. В воде также могут содержаться и некоторые примеси, негативно влияющие на внутреннее устройство смесителя;
использование низкокачественных расходных материалов: уплотнительных прокладок или колец, зажимных гаек и так далее, что также приводит к быстрому износу и соответственно образованию течи;

Протечка вследствие износа уплотнительного кольца

низкое качество самого смесителя. Нередко в ванной устанавливаются наиболее дешевые модели с небольшим количеством функционала, что и приводит к снижению срока эксплуатации;
некорректный монтаж устройства;
заводской брак, приводящий к образованию трещин на корпусе сантехнического оборудования.

Чтобы снизить частоту проведения ремонтных работ, рекомендуется приобретать смесители надежных производителей, таких как GROHE, JACOB DELAFON, ROCA, LEMARK или WasserKRAFT.

Пошаговая инструкция

С однорычажного смесителя с керамическим или металлическим клапаном, нужно, аккуратно, демонтировать рукоятку для управления подачи жидкой субстанции. Следует знать, что такой рычаг, как правило, крепится посредством надежного винта, который располагается под декоративной накладкой.
Для того чтобы ее снять понадобится какой-нибудь острый предмет. К внутренней части смесителя можно добраться только после того, как винт будет выкручен.
Выясните способ его крепления. В каждой модели этого сантехнического прибора, он — различный. Бывают модели, у которых рычаг, просто, одет на стержень. В этом случае для того, чтобы снять рукоятку, ее нужно подтянуть вверх и, не отвинчивая никаких болтов, аккуратно снять (так как в данной конструкции их нет).
Когда маленький крепежный элемент находится сбоку шарового смесителя, нужно открутить отделочный ограничитель, который является координатором подачи холодной или горячей жидкости в кран.
После снятия рычага, необходимо, открутить крышку остова смесителя.
В основном, эта крышка прикрепляется с помощью пазов. Поэтому откручивать данный элемент следует, вручную, без применения каких-либо инструментов.
Но, если она прикреплена фиксирующим болтом, который находится сбоку, то винт необходимо откручивать подходящей по размеру отверткой.
Затем острым ножом необходимо поддеть верхний кожух и снять его руками.
Под крышкой находится большая зажимная гайка. Для того, чтобы ее открутить, потребуется разводной или газовый ключ. Только после этого можно вынимать, нуждающийся в замене картридж.
Не забывайте, что под ним имеется прокладка и она, скорое всего, там утрамбовалась и прилипла. Так что снять ее может оказаться не так просто, как вы ожидали.
Затем, необходимо, включить воду и посмотреть, в каком месте есть протечка – подобным образом вы сможете точно выяснить причину поломки смесителя.
После этого можно будет осуществлять ремонтные работы по замене прокладки или картриджа в целом. Чтобы поменять износившуюся деталь, вы должны будете добраться до «неблагополучного» места.

По этой схеме можно разобрать шаровый кран. Как видите, в этом нет ничего сложного. Если вы будете следовать вышеизложенной инструкции, то проблем с разборкой возникнуть не должно.

Если в вашей кухне или ванной установлен смеситель с двумя вентилями, то разборку нужно осуществлять немного по другой методе.

Шаровой смеситель: главное изобретение для водопровода

Несмотря на то что шаровый смеситель находится в эксплуатации в нашей стране каких-то два десятилетия, разработана эта конструкция очень давно. Создал его инженер Алекс Манукян. Манукян в 1929 создает небольшую компанию, которая изготавливала различные детали для авто и «Форд». В 1940 году из небольшой компании эта фирма превращается уже в крупное производство с оборотом в миллионы долларов.

В 1940 году к Манукяну обращается некий изобретатель из Калифорнии и предлагает приобрести право на производство революционного крана. Инновация состояла в том, что вместо традиционных двух кранов для горячей и холодной воды применялся один. С помощью него одновременно можно было настраивать и напор и температуру. Новшество приняли слабо и даже посмеялись над изобретателем. Но Манукян рассмотрел одну небольшую перспективу, которую все остальные просто упустили. Устройство шарового смесителя таково, что в нем имеется всего один подвижный элемент. Здесь нет никаких прокладок, а также деталей, подверженных быстрому износу.

Через некоторое время стало ясно, что, несмотря на отсутствие прокладок, смеситель работал в полной мере. И вот Алекс Манукян вместе с опытными инженерами начинает работы по доработке конструкции. В 1954 году работы закончены и в свет вышел новый революционный продукт, который сегодня установлен в большинстве ванных комнат. Кстати, Манукян сделал себе на этом огромное состояние.

Как правильно разобрать 2-х вентильный смеситель

Справиться с этой работой тоже довольно просто.

Для выполнения поставленной цели вам понадобится отвертка и разводной ключ.

В первую очередь, перекрываем подачу воды в квартиру (про накопительный бак для водоснабжения 500 литров написано здесь).
С кранов снимаем синюю и красную заглушки. Демонтировав их, вы обнаружите шурупы, которые, необходимо, выкрутить с помощью отвертки.
После этого вы сможете увидеть, в каком состоянии находятся резиновые прокладки. По их внешнему виду вы поймете, требуется ли их замена или плохая работа смесителя связана с тем, что появились отложения (про оборудование для обезжелезивания воды прочитайте в этой статье) или разболтались соединения.
Есть еще одно причина отвратительной работы крана – это скопившийся внутри него известковый налет. Чтобы его удалить, возьмите длинную, плоскую отвертку и с ее помощью попытайтесь извлечь всю грязь.

Снятие корпуса крана

Если поврежден корпус крана (износ, коррозия или заводской брак) его придется снять. Делают это таким образом.

Отвинтить гайку гибкой подводки, идущей от водопроводного фитинга к смесителю.
Отдать и отвинтить гайку крепления смесителя к раковине или столешнице.
Если гайка не отвинчивается или к ней не подобраться ключом, можно плоской отверткой вывинтить шпильку крепления. Для этого она снабжена шлицем.
После снятия корпуса смесителя нужно снять с мойки прокладки и очистить место крепления от загрязнений и минеральных отложений.

Если гибкая подводка уже проработала несколько лет, лучше заодно заменить и ее.

Профилактические меры

Соблюдая несложные правила обращения, можно значительно повысить срок беспроблемной эксплуатации однорычажных смесителей. Избежать поломок и других неприятностей помогут следующие меры:

приобретение устройства от известного производителя и в надежной торговой точке;
покупка тяжелого смесителя из латуни;
правильная установка смесителя;
обязательное использование фильтров для подводящих отверстий;
регулярная эксплуатация однорычажного крана во избежание закоксовки и пересыхания уплотнителей из резины или силикона;
своевременное устранение протечек и других мелких неполадок;
обязательное предварительное изучение инструкции, видеоматериала и/или консультация со специалистом;
обработка всех соединительных деталей герметиком;
крепление резьбовых соединений с помощью фум-ленты;
регулярный профилактический осмотр устройства;
немедленная замена уплотнителей по мере износа.

При отсутствии достаточного навыка и/или опыта обращения с рабочим инструментом лучше пригласить знающего специалиста.

Эффектные рекомендации, как открутить прикипевшую буксу кран

Демонтировать буксу кран можно одним из нескольких вариантов. Такое разнообразие дает возможность подобрать самый замечательный вариант исходя из определенной ситуации: Химический. Реализация проста как мир. Деталь хорошо смазывается кислотосодержащим раствором (WD-40, сантехническим средством Cilit или уксусом), а через пару часов можно будет пробовать демонтировать. В проблемных ситуациях необходимо постараться залить химическое средство вовнутрь проблемного соединения (к примеру, шприцем). Более того, эксперты советуют испробовать кипятить полностью снятое устройство на протяжении 20 минут в растворе соды – это часто способствует провернуть застопорившийся вентиль. WD-40 Термический. Стоит использовать тогда, когда описанный выше способ не принёс необходимого результата. Построен он на том, что конкретно вентильная головка и части водопроводного крана, с которыми она касается, в большинстве случаев различные. Исходя из этого, они имеют разную степень увеличения. Обработка исполняется феном для строительных работ, которым резьба тщательно нагревается до той поры, пока шлямбур не сдвинется. Простукивание. В большинстве случаев способствует при демонтаже легкосплавной гранд буксы, которая протекает. Исполняется легкими многократными молоточными ударми или киянки по корпусу вдоль крепёжного соединения в виде резьбы. Налет извести и коррозия должны уйти, а заклинившая деталь – легко демонтироваться. Раскачивание шлямбура. Используется в тех ситуациях, когда грани шлямбура «слизались». Нужно плотно обхватить шлямбур трубным ключом и путем раскачивания попытаться его сорвать

При этом важно не использовать чрезмерных усилий – это опасно срывом резьбы и неполадкой детали. Высверливание прикипевшей гранд буксы Высверливание. Является наиболее кардинальным способом; применяется тогда, когда прочие не помогли

Выступающая часть шлямбура срезается пилкой по металлу, после этого подходящим сверлом сверлятся оставшиеся в середине части детали. Заместь сверла можно применять фрезу. Потом резьбу придется резать по новому.
