Копировально-фрезерный станок своими жи,видео

Пантограф является инструментом, с помощью которого можно с большой точностью и в желаемом масштабе перечертить план или карту, рисунок или чертеж и т. п. (рис. 1).
Такой самодельный пантограф представляет интерес для специалистов многих профессий — архитекторов, художников, инженеров, изобретателей, рационализаторов.

В пантографе используется принцип параллелограммного механизма, который дает возможность при одном жестко закрепленном конце двум точкам механизма совершать абсолютно одинаковые движения. В зависимости от величины выбранного плеча масштаб изображения может быть различным и изменяться в желаемую сторону. Масштаб фиксируемый, выставляется по отметкам с соответствующей цифровой маркировкой.

Как сделать пантограф — самодельный пантограф своими руками

Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей (рис. 2).

Конструкция самодельного пантографа, которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.

Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.

Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.

Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.

Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа), толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.

Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2-1,5 мм.

Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2-3 мм.

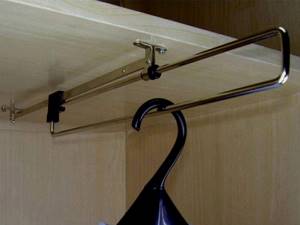

Что такое пантограф для шкафа-купе: как его выбрать и установить?

Верхняя часть высоких массивных шкафов обычно отведена под редко используемые и ненужные вещи. Туда отправляются неподходящие для текущего сезона, старые наряды. Все потому, что для доступа к ней нужно вставать на стул, табурет или использовать лестницу. Но есть приспособление, которое может обеспечить свободный доступ к верхней части гардероба и удобство при выборе одежды. Рассмотрим пантограф для шкафа, каким он бывает, как сделать и установить мебельный лифт своими руками.

Спецификация деталей самодельного пантографа

Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.

Заключительной операцией изготовления своими руками самодельного пантографа является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.

Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

Главная Последние публикации, новое на сайте.

Ремонт и строительство Дом и квартира, дизайн и архитектура, проекты домов. Обзоры, советы.

Сад, огород, усадьба Садоводство и огородничество, приусадебное хозяйство.

Декоративно – прикладное искусство Резьба по дереву, выжигание, чеканка, плетение и многое другое.

Идеи мастеру Сделай сам, различные оригинальные и полезные самоделки.

Мебель своими руками Самостоятельное изготовление мебели, чертежи, схемы.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.

Фрезерно-копировальное оборудование: принцип работы

Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.

Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.

Заводской или самодельный станок?

Современный рынок предлагает приобрести фрезерно-копировальные станки различного уровня сложности и конструкции. Но не всегда есть возможность сделать такую покупку, да и стоимость такого оборудования по дереву является довольно ощутимой. Именно поэтому в народных умельцев часто возникает вопрос о самодельном фрезерно-копировальном станке, изготовление которого по сравнению с самостоятельной сборкой является менее затратным. Сейчас в случае наличия соответствующих чертежей, материалов и навыков такое оборудование можно изготовить и своими руками.

Понятно, что такая разновидность самодельной техники по своим параметрам и удобству в использовании не может конкурировать с оборудованием заводского производства. Но при надежном исполнении со станком, сделанным своими руками, можно изготавливать достаточно высококачественные копии определенных предметов из дерева.

Следует сразу же отметить, что устанавливать копировальное оборудование на заводской практически невозможно, поскольку это подразумевает кардинальное переоборудование всего станка.

Именно поэтому сделать своими руками копировальный станок по дереву можно только «с нуля», воспользовавшись системами тяг, электрического двигателя и специального патрона, в котором будет удерживаться фреза, осуществляющая обработку заготовки.

Фрезерно-копировальное оборудование: сферы применения

На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.

Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.

Как выбирать лифт для одежды

Чтобы ожидание от покупки оправдалось следуйте простым правилам:

1. Размеры должны совпадать с габаритами шкафа. Обычно диапазон раздвижения штанги составляет от 450 до 1250 мм.
2. Грузоподъемность модели нужно выбирать по количеству одежды. Чем шире секция, тем больше вместится вешалок.
3. При повышенной влажности покупайте пластиковую модель, металл подвержен коррозии.
4. Размах и угол раскрытия. Замерьте пространство перед дверцами шкафа, получится ли уместить раздвинутый пантограф, не будет ли ничего мешать?
5. Отзывы о производителях и их репутация – подспорье для выбора.
6. Цена пантографа зависит не только от фирмы, но и от типа механизма: пружинные, газовые и электрические.
7. Не забудьте про гарантийный срок, особенно при покупке дорогих устройств.

Ниже приведена таблица лучших механических моделей, с указанными характеристиками и средней ценой в России.

Средняя цена (рубли)

Изготовление копировально-фрезерного станка: материалы

Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:

1. Коленный цементированный полированный вал Ø 16 мм.
2. Линейные подшипники в количестве 2 шт.

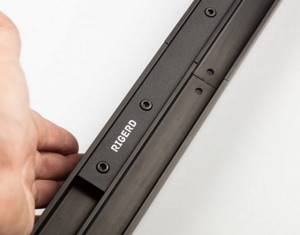

3. Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.

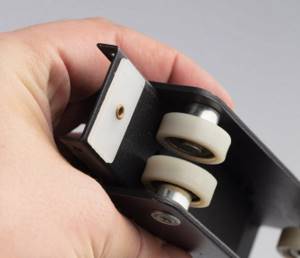

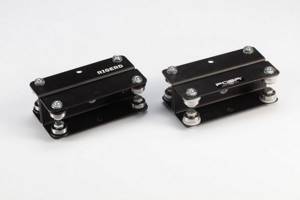

4. Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
5. Профильная труба 30×60 с толщиной стенки до 3 мм.
6. Металлическая пластина длиной 900 и шириной 100 мм.
7. Концевые стойки в количестве 2 шт.
8. Подвижный элемент в виде пластины – 1 шт.
9. Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
10. Подвижные муфты – 2 шт.
11. Профильная труба 40×40 с толщиной стенки до 3 мм.
12. Корончатая муфта для поворота детали и шаблона.
