Установка батарей отопления – монтаж радиаторов своими руками

В этой статье мы с Вами рассмотрим схемы подключения радиаторов отопления и Вы поймёте какую схему выбрать именно Вам. Сегодня стоит вопрос в выборе двух схем и двух систем по работе систем радиаторного отопления. Первая — это гравитационная система, которая работает без принудительной циркуляции с помощью циркуляционного насоса. И вторая система — это именно та система, которая работает принудительно с использованием циркуляционного насоса. Но так же эти системы могут между собой кооперироваться.

То есть у нас есть гравитационная схема радиаторного отопления, которая работает сама, именно по физическим законам тепла и холода, а есть принудительная система.

Принцип работы радиаторных систем отопления

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Как выбрать и подключить радиатор отопления. Материал, количество секций, схемы монтажа

Вы делаете ремонт в квартире или доме. Встал вопрос, на что заменить старые чугунные батареи отопления. Хочется выбрать что-то более стильное. Одни соседи хвалят алюминиевые, другие — стальные, третьи — биметаллические радиаторы. Давайте разберёмся, чем они отличаются друг от друга.

Материал радиатора

В Леруа Мерлен представлены батареи трёх видов: алюминиевые, стальные и биметаллические. Мы рассматриваем преимущества и недостатки каждого типа.

Алюминий

— один из самых распространённых материалов для радиаторов. Отличается лёгкостью и скоростью нагрева. Срок службы — 15-20 лет.

Преимущества алюминиевых радиаторов:

достаточно простой монтаж и уход;
стильный дизайн;
высокая теплоотдача: мгновенная реакция на температуру носителя, быстрый нагрев и остывание, а значит, экономия энергии;
высокое рабочее давление, 16 атмосфер;
разнообразие форм;
малый вес секции;
оптимальная цена.

Недостатки алюминиевых радиаторов:

требовательны к качеству теплоносителя: высокое содержание щёлочи может привести к ржавчине и образованию газов, стыки между секциями могут начать протекать;
нужно периодически удалять воздух из верхнего коллектора с помощью воздухоотводного клапана;
самые уязвимые части алюминиевых радиаторов — резьбовые соединения секций (если сравнивать их со стальными).

Сталь

. Батареи из этого материала правильнее всего использовать в частных домах: стальные радиаторы требуют стабильного давления теплоносителя. Служат в течение 15-25 лет (при использовании очищенной воды и контроле давления).

Достоинства стальных радиаторов:

быстрый нагрев и остывание (по этой характеристике лишь немного уступают алюминиевым радиаторам);
высокая теплоотдача;
стильный дизайн;
оптимальное соотношение стоимости и мощности;
низкое рабочее давление от 8,7 атмосфер.

Недостатки стальных радиаторов:

могут не выдержать давления при гидравлических ударах;
плохо реагируют на кислород, который может попасть через систему труб. Стальные радиаторы бывают панельными и трубчатыми.

Трубчатые устроены проще панельных, соответственно, они надёжнее. У них нет межсекционных соединений, поэтому риск протечек ниже. Трубчатые батареи более устойчивы к гидроударам. Конструкция таких радиаторов напоминает лесенку из вертикальных трубок. Наиболее выигрышно смотрятся цветные батареи, они могут украсить современный дизайнерский интерьер.

У панельных радиаторов более сложное внутреннее устройство: под корпусом скрыты стальные зигзагообразные пластины, которые соединены точечной сваркой. Получившиеся полости служат каналами, по которым циркулирует горячая вода. Одно из преимуществ панельных радиаторов — ровные поверхности, с них легче убирать пыль.

Биметалл

. Внутри таких радиаторов расположены стальные трубы, внешний корпус покрыт алюминием. Соединяют в себе достоинства стальных и алюминиевых радиаторов.

От алюминиевых радиаторов биметаллические взяли отличную теплопроводность и способность выдерживать высокое давление, от стальных — прочность и стойкость к коррозии. Отличаются высоким сроком службы — 20-30 лет.

Достоинства биметаллических радиаторов:

высокая теплоотдача;
устойчивость к низкому качеству теплоносителя;
высокое рабочее давление (от 20 атмосфер), выдерживают гидравлические толчки;
небольшой объём теплоносителя в секции;
устойчивость к коррозии;
быстрая реакция на команды терморегулятора;
современный дизайн;
малый вес;
относительная простота установки;
минимальное количество острых углов — актуально, если у вас есть маленькие дети.

Недостатки биметаллических радиаторов:

достаточно сложная конструкция, из-за этого цена выше, чем у батарей из алюминия и стали;
бюджетные модели могут быть недостаточно хорошо защищены от коррозии;
при неправильной установке в местах плохого контакта возможен перегрев.

Биметаллические радиаторы нужны там, где требуется дополнительная надёжность, например, в высотных жилых домах и офисных зданиях.

Подытожим:

если у вас квартира в многоэтажном доме с центральным отоплением, выбирайте алюминиевые или биметаллические радиаторы;
если вы живёте в частном доме с собственной системой обогрева, подойдут батареи из алюминия или стали.

Выбор тепловой мощности

Мы с вами определились с типом материала, теперь разберёмся с тем, как рассчитывать мощность.

Количество потребляемой мощности зависит от четырёх факторов:

размера помещения;
числа внешних стен и окон;
типа дома (кирпичный, панельный);
типа окон (деревянные, пластиковые).

Проще всего подобрать радиатор отопления, ориентируясь на тепловую мощность:

Такой расчёт теплоотдачи актуален для комнаты с потолками не выше 3 метров и с окнами размером до 1,5×1,8 м.

Мощность радиатора указывается в технических характеристиках, вы найдёте их на упаковке батареи. Учтите, что заданное значение мощности актуально при температуре теплоносителя около 70°С, она считается оптимальной.

При расчёте количества секций стоит учитывать теплопотери, ориентируясь на следующую схему:

Два полезных совета, которые помогут рассчитать мощность и количество секций радиаторов:

Если в помещении установлены пластиковые энергосберегающие стеклопакеты, можно уменьшить мощность радиаторов на 10-20%, так как окна снижают потери тепла;
Если у вас боковая односторонняя подводка, то нет смысла устанавливать радиаторы длиной более 10 секций, последние сегменты останутся практически холодными.

Пример: вы решили, что будете брать биметаллические батареи нашего собственного бренда Equation. Размер комнаты — 18 кв.м, она угловая, два окна, две стены выходят наружу. Батарей будет две, обе установим в нишах. Считаем: на 1 кв.м площади понадобится 130 Вт + 15% = 143 Вт. У нас 18 кв.м, значит общая мощность двух батарей составит 2574 Вт. Смотрим в каталоге Леруа Мерлен. Можно купить по два одинаковых радиатора: семь секций плюс семь секций, либо восемь секций плюс восемь секций. Можно взять одну большую и одну маленькую, скажем, на 12 и на четыре-пять секций.

Полезный совет: если на стену за радиатором приклеить отражающий экран, теплоотдача батареи увеличится на 10-15%.

В российских домах и квартирах батареи обычно устанавливаются под окнами. Температура стены ниже, чем температура радиатора. Поверхность сразу за батареей нагревается до 35-40 °С, а потом это тепло уходит во внешнюю часть стены. Задача — вернуть его в комнату. За это и отвечает экран-отражатель.

Экран проще всего сделать из вспененного полиэтилена, с одной стороны он покрыт фольгой, а с другом — клеевым составом. Отрежьте кусок нужного размера, оторвите защитную плёнку и приклейте лист на стену за батареей.

Основные правила монтажа теплоотражающего слоя:

Расстояние между экраном и батареей должно составлять минимум три см;
Отражающий слой должен быть больше батареи, хорошо, если с каждой стороны он будет выступать на пять-шесть см;
отражающая сторона материала должна быть направлена в сторону батареи.

Помните, чтобы избежать ошибок, проектирование и монтаж системы отопления лучше доверить профессионалам.

Комплексная покупка

Чтобы два раза не ездить в магазин, вместе с радиаторами отопления советуем купить аксессуары, расходные материалы и инструменты.

Вам понадобятся:

шаровые краны, тройники, перемычки (байпас), трубы для наращивания, заглушки, фитинги;
герметики: силикон, лён/нить;
комплекты кронштейнов для радиаторов.

Схемы систем отопления

Прежде чем рассказать о монтаже, рассмотрим две основных схемы отопления: однотрубную и двухтрубную.

Немного терминов, чтобы дальше было понятнее:

«подача» — труба, которая подаёт тепло;
«обратка» — труба, возвращающая теплоноситель;
«стояк» — любая вертикальная труба, подача или обратка.

Однотрубная система

устроена так, что за подачу и обратку отвечает одна и та же труба. В эту трубу последовательно встраиваются батареи. Теплоноситель обходит радиаторы в порядке их подключения.

Двухтрубный принцип

работает следующим образом: одна труба — подача, вторая — обратка. Батареи присоединяются одновременно к обеим трубам, параллельно друг другу. Горячая вода циркулирует по всем радиаторам одновременно.

Существует три основных способа подключения радиаторов отопления. Теплоноситель в них циркулирует по разному.

Схема. Как циркулирует в батареях нагретая вода:

Особенности разных типов подключения радиаторов

По диагонали

— теплоноситель поступает в батарею сверху с одной стороны, выходит снизу с другой. Это самый эффективный способ, особенно рекомендуем такой тип подключения для батарей длиной 12 секций и более. Вариант отлично работает даже в нестабильных системах.

С боковой стороны

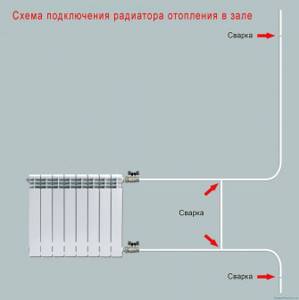

— все трубы расположены на одной стороне, сверху — вход, снизу — выход. Удобный вариант, так как протяжённость подключений самая маленькая. Способ подходит только для хорошо отлаженных систем отопления.

Снизу с двух сторон

. Этот способ обладает самой низкой эффективностью, зато такое подключение выглядит аккуратнее остальных. Разводки систем отопления монтируются в полу, трубы практически не видны. Этот вариант также требует точной настройки системы отопления.

Принципы выбора схемы монтажа

В многоэтажках могут быть установлены и однотрубные, и двухтрубные системы отопления. В двухтрубных лучше всего работает диагональная схема подключения. Обратите внимание: если в новостройке трубы спрятаны в пол, подойдёт нижняя схема подключения.

Если вы планируете отопительную систему в маленьком частном доме, идеальной будет двухтрубная разводка с нижним подключением. В большом коттедже тоже стоит установить двухтрубную систему, но тут уже можно выбирать, какую схему использовать. Если трубы отопления проходят сверху вниз и вам нужно подключить всего один радиатор в комнате, можно сделать боковую систему, в остальных случаях подойдёт диагональная.

Монтаж радиаторов

Радиаторы следует крепить на подготовленные стены, поверхности должны быть оштукатурены и окрашены. Прежде чем выполнять работы, внимательно изучите паспорт, который приложен к радиатору, на нём нарисованы предпочтительные схемы монтажа.

Схема монтажа батарей отопления

Размечаем точки, в которых будут установлены кронштейны. Учитываем скобы крепления, которые расположены на тыльной стороне радиатора.
Закрепляем кронштейны с помощью метизов.
Вешаем радиатор.
Соединяем батарею с трубами системы отопления.
Устанавливаем в верхний штуцер радиатора кран Маевского, он нужен для отвода воздуха, а в незадействованный штуцер — заглушку.
Заполняем систему водой. Стравливаем воздух, откручивая винт в центре крана Маевского. Делать это нужно в момент заполнения прибора. Повторное стравливание делаем на давлении 5 Бар.

Мы с вами разобрались, как выбрать радиатор. Рассмотрели основные материалы, научились рассчитывать мощность, поговорили о схемах монтажа.

Приходите за материалами и инструментами в отдел Водоснабжение Леруа Мерлен и выбирайте товары на сайте.

Пусть в ваших домах всегда будет тепло и уютно!

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
возможно только нижнее подключение батарей.

Методы преодоления недостатков

Существует ряд приемов, позволяющих компенсировать недостатки однотрубной системы:

каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
можно увеличить количество батарей в комнате;
первыми подключить помещения с наибольшими теплопотерями;
установить вентили при диагональном подключении радиаторов;
оснастить систему циркуляционным насосом.

Схема подключения «Ленинградка»

Рассмотрим вторую систему. Когда мы берем подачу с котла и затем опускаем ее вниз. Проводим на уровне радиаторов и потом возвращаем ее обратно в котел. Здесь тоже необходимо соблюдать уклон. Образно это называется система радиаторного отопления, так как по длине монтируется 2-3 радиатора. То есть первый попадает в горячий теплоноситель, какая то часть уходит по обратке охлажденная, а горячая идет в следующий радиатор. Такую схему подключения радиаторов отопления так же называют “классическая ленинградка”. Единственное необходимо поднять трубы немного вверх, чтобы создать разгон. Потом вода пойдет по уклону, здесь они тоже очень важны. Это не всегда удобно сделать, потому что вам будут мешать двери. Так же, чем меньше отводов, тем лучше данная система работает. Если не соблюсти это правило, вы можете посадить всю систему.

Ленинградка может работать с насосом. Он врезается в обратку. За счет него увеличивается скорость и система эффективней работает. Единственный недостаток этой системы — это большой диаметр труб. Если в принудительной схеме подключения радиаторов отопления мы возьмем трубы диаметра 32, мы поставим насос и он все везде продавит. Здесь же, чтобы система работала, трубы должны быть большие. Поэтому сейчас это очень хорошие системы. В новостройках мы всегда рекомендуем делать именно такие схема подключения радиаторов отопления, если есть проблемы с подачей электричества. А здесь можно топить печку или даже газовые котлы. Сейчас есть энергонезависимые системы с регулировкой температуры.

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Подключение батарей к системе отопления с естественной циркуляцией воды будет особенно подходящим для тех регионов, где имеют место периодически перерывы в подаче электрической энергии.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Двухтрубная схема подключения радиаторов

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Получается, что первый радиатор греет лучше всего, второй греет хуже, третий – еще хуже, четвертый греет совсем плохо, а последний не греет совсем. Проблема похожа на ту, что мы наблюдали в однотрубной схеме, решить ее частично можно за счет увеличения площади последнего радиатора.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

материалу;
принципу, как подсоединить батарею отопления;
методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

Секционные алюминиевые радиаторы

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления.

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Для частного дома можно выбирать панельные радиаторы. Они могут быть как алюминиевыми, так и стальными – все зависит от желания заказчика.

Главное – соблюдение всех правил при монтаже. Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи.

Схема Тихельмана: все радиаторы в одинаковых условиях

Как ясно из названия, данная схема подключения радиаторов отопления довольно простая, но в то же время хитрая. Первый радиатор расположен ближе всего к насосу, но дальше всех от обратной трубы, а последний находится дальше всех от насоса, но ближе всего к «обратке». Получается, что сопротивление на каждом радиаторе, или напор на каждом радиаторе одинаковые. Протоки через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, то остальные будут работать как работали, система сама себя балансирует. Здесь вроде бы получается побольше труб, но на самом деле, если эти радиаторы расположены по кругу здания, то схема, получается гораздо легче, проще, элегантнее, чем предыдущие. Петлей Тихельмана можно обвязать и два, и даже три этажа. Более того, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

Лучевая схема подключения радиаторов отопления

Рассмотрим такую схему, в которой применяется коллектор. К коллектору подходит теплоноситель от котла, и уже от коллектора к каждому из радиаторов идет своя пара труб: прямая и обратная. Если эти трубы спрятать в полу, например, в утеплителе стяжки теплого пола, или вообще поместить их между «черным» полом и чистовым полом, то помещение без труб будет выглядеть очень эстетично. Трубы на другой этаж можно провести по потолку. При такой схеме каждый из радиаторов также можно отключить, но остальные продолжат работать.

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.

Традиционное расположение радиаторов — под окнами, основными источниками теплопотерь. Это позволяет создать защиту (экран) от холодного воздуха.

Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.

Параметры

Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

10 см от низа подоконника;
12 см от уровня пола;
5 см – зазор между агрегатом и стеной или слоем термоизолятора.

Что и где в итоге использовать?

Подведем итоги. Если вы живете в центральных городах и у вас нет проблем с энергоносителями, газом, электричеством и прочими, мы рекомендуем использовать двухтрубную систему, со встречным движением, с движением круговым и принудительной циркуляцией. Так как тогда мы экономим на диаметре труб и на объеме теплоносителя. Соответственно чем меньше нужно воды, тем меньше необходимо энергозатрат, чтобы ее нагреть.

Если же у вас возникают проблемы с энергоносителями или же часто возникают аварийные ситуации, то вам стоит рассматривать схемы подключения радиаторов отопления гравитационного типа с естественной циркуляцией. На всякий случай Вы так же можете врезать туда насос, только он врезается вокруг трубы, чтобы не мешал основному проходу. На время когда у вас будет электричество вы будете гонять его с насосом, потому что скорость увеличивается, радиаторы все равномерной температуры. Эффективность работы с насосом увеличивается на 30- 50 %. Когда нет электричества, эта система будет продолжать у Вас работать. Вы уже знаете какие радиаторы Вы выбрали, их количество и размер. Соответственно Вы теперь можете посчитать, что нужно для того, чтобы их подключить. Напомню, в первом случае, нужны крупные, большие диаметры, можно использовать большие клапаны. И конечно в этом случае тяжело регулировать температуру. Конечно есть варианты, мы обязательно их рассмотрим в более детальном обзоре.

Естественная и принудительная циркуляция теплоносителя

Стоит отметить, что метод подводки труб к радиаторам будет зависеть еще и от того, каким образом обеспечивается циркуляция теплоносителя внутри отопительного контура. Различают два вида циркуляции – естественная и принудительная.

Естественная циркуляция жидкости внутри отопительного контура достигается за счет применения физических законов, при этом дополнительное оборудование устанавливать не нужно. Оно возможно только при использовании воды в качестве теплоносителя. Если же применяется любой антифриз, он не сможет свободно циркулировать по трубам.

Отопление с естественной циркуляцией включает котел для подогрева воды, расширительный бак, 2 трубопровода для подачи и обратки, а также радиаторы. В данном случае работающий котел постепенно нагревает воду, которая расширяется и продвигается по стояку, пройдя сквозь все радиаторы в системе. Затем уже остывшая вода самотеком поступает обратно в котел.

Чтобы обеспечить свободное продвижение воды, горизонтальные трубы монтируют с небольшим уклоном к направлению движения теплоносителя. Отопительная система с естественной циркуляцией является саморегулируемой, поскольку количество воды изменяется в зависимости от ее температуры. При нагреве воды увеличивается циркуляционный напор, что обеспечивает равномерный прогрев помещения.

В системах с естественной циркуляцией жидкости можно выполнять монтаж радиатора с нижним подключением при условии двухтрубной подводки, а также использовать схему с верхней разводкой в одно- и двухтрубном контуре. Как правило, данный тип циркуляции осуществляется лишь в небольших домах.

Обратите внимание, что на батареях должны быть предусмотрены воздушные спускники, через которые можно удалить воздушные пробки. Как вариант, можно оборудовать стояки автоматическими воздухоотводчиками. Отопительный котел желательно размещать ниже уровня отапливаемого помещения, например, в подвале.

Если площадь дома превышает 100 м2, то способ циркуляции теплоносителя должен быть принудительным. При этом нужно будет установить специальный циркуляционный насос, который обеспечит движение антифриза или воды по контуру. Мощность насоса зависит от размеров дома.

Циркуляционный насос можно монтировать как на подающей, так и на обратной трубе. Очень важно в верхней точке трубопровода установить автоматические спускники или предусмотреть краны Маевского на каждом радиаторе, чтобы удалять воздушные пробки вручную.

Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов.

Способы соединения радиаторов

Классический многосекционный радиатор состоит из нескольких секций, передающих тепло от теплоносителя в окружающий воздух. При сборе радиатора, благодаря резьбовому соединению верхний и нижний коллектор каждой секции герметично соединяются друг с другом, наращивая общую длину. Образуется замкнутая система, использующая теплоноситель в качестве источника энергии.

Существует 3 схемы подключения батареи отопления к системе:

Боковая.
Нижняя.
Диагональная.

Разберем детально каждый вариант.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

размер радиаторов и их тепловая мощность;
размещение отопительных приборов внутри дома;
схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Как правило, радиаторы размещают под окнами или в простенках между ними, если окна находятся друг от друга на большом расстоянии, а также в углах или вдоль глухой стены комнаты, в ванной, прихожей, кладовке, нередко – на лестничных клетках многоквартирных домов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
ребра на конвекторах должны быть направлены вертикально;
середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
общая длина батареи должна составлять от 75 % ширины оконного проема;
отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Обратите внимание, что от правильного выбора способов подключения радиаторов отопления в многоквартирном доме будет зависеть не только теплоотдача батареи, но и уровень теплопотерь.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Требования к установке отопительной батареи

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления, также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:

в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
в открытом виде в нише – эффективность чуть ниже – 93%;
в частично закрытом виде – наблюдается снижение эффективности до 88%;
в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

Примеры установки радиатора отопления

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Нижнее подключение батарей отопления

Довольно часто встречается такая схема подключения радиаторов отопления, когда входящий поток теплоносителя подключается к нижнему коллектору, при этом выходной поток подключается к нижнему коллектору с другого края радиаторной батареи.

Горячая вода имеет меньшую плотность и за счет этого должна подниматься вверх, а уже остывший теплоноситель опускаться вниз. Благодаря этой циркуляции происходит замена теплоносителя более горячим. Но по подсчетам производителей, при таком виде соединения батарей от 10 до 20 процентов теплоносителя просто протекает мимо вертикальных трубопроводов и не участвуют в теплообмене. Это происходит из-за того, что узкий канал плохо способствует эффективной циркуляции и процесс вытеснения остывшего теплоносителя может происходить очень медленно. Естественно, что при отложении на вертикальных трубопроводов радиатора солей и накипи скорость циркуляции будет ухудшаться и эффективность падать еще больше.

Диагональное подключение батарей

Наиболее эффективная схема подключения батареи отопления к теплосети. В этом случае входящий поток подключается к верхнему коллектору, а выходной к нижнему коллектору с противоположной стороны. Движение потока теплоносителя происходит по диагонали и все секции задействованы в эффективном теплообмене. Так достигается максимальная эффективность использования теплоносителя и уменьшаются потери.

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.
