Склейка внахлест ленты для шлифмашинки в домашних условиях

Как склеить ленту для гриндера

Как склеить ленту для гриндера. Как склеить ленту на гриндер.

Для склейки лент я использую деревянную направляющую,в которую вставляются концы ленты для центровки. Подготовленную ленту к склейке(обрезанные концы под 45 градусов) вкладываются в приспособление абразивом в верх. Они фиксируются полоской металлизированного скотча Момент. Далее вынимаем ленту из приспособления, переворачиваем и вкладываем ленту зерном в низ в приспособление. Размечаем длину склейки, обезжириваем и наносим клей Марафон(такой же как Момент,только обувной). Предварительно подготавливаем матерчатую подложку. В качестве ее отлично подходит ткань-плащевка(не знаю как она правильно называется но по виду напоминает болонью (толщина ее 0,1 мм.) но не такая скользская). Выризается кусок подладки размером 8*6 см. наносится клей, выжидаем 10 минут, плотно прикладываем подложку к ленте в приспособлении, разглаживаем. Потом достаем нашу ленту, ложим на кусок резины, берем киянку и обстукиваем место склейки. После обрезаем края, опаливаем зажигалкой, снимаем с лицевой части скотч и ложим на 24 часа для окончательной склейки(дабы высох клей).

Для работы понадобятся клей Марафон(такой же как Момент,только обувной), деревянную направляющую, металлизированный скотч, подложка в качестве ее отлично подходит ткань-плащевка(не знаю как она правильно называется но по виду напоминает болонью (толщина ее 0,1 мм.) но не такая скользская). И кусок резины.

Ленточные шлифовальные станки позволяют удалить последствия коррозии, остатки лакокрасочного покрытия, провести операцию шлифования поверхности из различных материалов (металлических и неметаллических конструкций). Элементом для проведения таких работ является шлифлента. Производители предлагают широкую номенклатуру таких изделий. Лента для гриндера выбирается на основе требований, которые предъявляются к решению поставленных задач, качеству обработки, типу обрабатываемого материала.

Последовательность действий

Основными этапами такой работы являются:

1. Обрезание наждачной бумаги.
2. Установка листа металла в тиски.
3. Обрезка концов ленты.
4. Удаление абразива с ее уголка.
5. Завершающий этап – склеивание.

Рассмотрим каждый из них более подробно.

Обрезка

Лента режется любым инструментом, можно обычными ножницами. Перед началом подготовки нужно сделать на ней с помощью линейки и карандаша линию среза (требуется чтобы она была как можно ровнее).

Завершив этап подготовки можно начинать резать.

Установка опоры в тиски

При всем процессе склеивания, будет удобно, если толстый кусок металла будет вставлен в тиски, на него нужно будет выкладывать уголки при подготовке и склеивании. Поэтому нужно его крепко закрепить в них.

Обратите внимание! Металлический лист должен быть из материала способного выдержать температуру газовой горелки.

Подготовка уголков ленты

Конец наждачной бумаги выкладывается на приготовленное место. Его нужно обрезать углом. На расстоянии 3-4см от края, карандашом проводится косая линия.

Обратите внимание! Для лучшей устойчивости сверху на бумагу можно положить магнит.

Второй конец просто обрезается под аналогичным углом.

Удаление абразива

На расстоянии от края приготовленного конца до приблизительно 4-х см, требуется удалить напыление от наждачной бумаги.

Нужно подготовить ленту с такой же толщиной, по длине около 10см.

Далее алгоритм действий следующий:

• газовой горелкой настраивается подача огня под металлическим «столиком»,
• он нагревается одновременно с листом бумаги расположенном на нем,
• когда все достаточно прогреется, горелка выключается,
• горячий уголок нужно хорошо промазать силиконовым уголком до начерченной линии,
• сверху плотно прикладывается кусочек наждачки, крепко закрепляется (можно положить какой-нибудь пресс.

Спустя некоторое время (5-10 минут), груз убирается. Нужно содрать второй кусок, который плотно приклеился и отодравшись возьмет на себя весь абразив, очистив край нужной ленты.

Склеивание

Когда площадка для поклейки готова, ее можно скреплять со вторым концом.

Манипуляции при этом будут аналогичны с предыдущим этапом:

1. Площадка и материал нагреваются с помощью газовой горелки.
2. Горячий чистый участок промазывается силиконом.
3. Сверху с нахлестом накладывается второй конец.
4. На получившуюся окружность кладется груз, под которым место стыка будет высыхать.

Когда она весь материал остынет и просохнет, полноценная лента для гриндера будет готова и ей можно будет пользоваться.

Таким образом можно получить отличную самодельную ленту для своего шлифовального аппарата. Этот метод является самым быстрым, в отличии от других подобных, так как силикон сохнет гораздо быстрее чем клей применяемых в аналогичных способах. Достаточно лишь иметь инструмент и материал для этого.

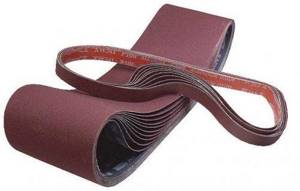

Виды лент для гриндера

Шлифовальные ленты для гриндера классифицируются по следующим показателям:

• назначению (виду выполняемой операции, качеству обработки);
• геометрическим параметрам (длине и ширине);
• допустимой скорости движения;
• типу абразива;
• способу нанесения абразивного покрытия;
• компании, производящей такую продукцию;
• стоимости.

По виду выполняемых операций изделия для гриндера подразделяются на четыре категории:

• предварительная обработка (создание готовых форм или заготовок);
• черновая обработка поверхностей;
• подготовительная операция перед окончательным шлифованием;
• чистовое или финишное полирование.

Читать также: Шестиугольник название в геометрии

Для проведения каждой из операций применяется своя шлифовальная лента. Решение первой задачи осуществляется с помощью грубой (обдирочной) ленты марки Р24. Для черновой обработки применяется более мелкая – марки Р36. Подготовительные операции производят на лентах Р80–Р120. Чистовая обработка осуществляется с применением лент самого маленького абразива. Для этого могут применяться алмазные ленты марок А3к0–А100.

Допустимая скорость движения ленты гриндера определяется материалом подложки и прочности всей конструкции. В качестве подложки используют прочную ткань или синтетическую волокнонаправленную основу.

По типу шлифовального материала и способу его нанесения абразивная лента делится на категории.

В качестве абразивной крошки на поверхность наносят:

• натуральный камень (например, карбид кремния или гранат);
• керамическую крошку;
• окись алюминия;
• алмазную крошку.

Он наносится на поверхность двумя способами: открытым или закрытым. Каждый из них обеспечивает определенную степень покрытия подложки. Первый осуществляет нанесение абразива не более чем на 60% поверхности абразивного материала. Второй обеспечивает полное покрытие.

Геометрические размеры абразивной ленты гриндера зависят от технических характеристик шлифовального станка. Основными параметрами являются длина и ширина. Все они стандартизированы и имеют несколько установленных размеров. По ширине выпускаются двух размеров: 50 и 100 миллиметров. Длина является более вариативной величиной и равна 610, 915, 1230, 1600, 1800 миллиметрам. Для некоторых специализированных станков выпускается лента длиной заданного размера: 2000 мм при ширине в 50 мм.

В зависимости от характеристик производят выбор для обработки дерева, металла, полимерных поверхностей. В некоторых случая для доводки поверхности применяется наждачная лента.

Какую ленту для гриндера выбрать.

В продаже имеется много шлифовальных лент, которые отличаются по цене и качеству. В качестве примеров будут взяты абразивы наиболее известных производителей.

Если рассматривать бюджетную нишу, то следует остановиться на продукции БАЗ Белгородского абразивного завода. Их продукция довольно дешевая по сравнению с другими производителями. Также у этого производителя есть ленты с керамикой. Они довольно “агрессивные” и предназначены для обработки твердых закаленных сталей. Но продукция этого производителя довольно быстро изнашивается и начинает греться. Металлическая пыль коксуется на ленте и начинает рвать борозды на обрабатываемой заготовке. Такое происходит на всех лентах независимо от производителя, но на изделиях производства БАЗ все происходит намного быстрее.

Более качественные абразивы производят компании VSM и 3M. У них есть разные серии абразивов для гриндера, которые предназначены для полной обработки заготовки, начиная грубой обдиркой и заканчивая полировкой. Продукция компании VSM – это хорошее соотношение между ценой и качеством. Продукция от компании 3M отличаются высоким качеством, стойкостью к износу и высокой ценой. Продукция от 3М лучше чем ленты VSM, но их цена процентов на 30 больше.

Ниже представлен комплект, которым можно обработать любую сталь. Например, обработать клинок и довести его до финишного состояния.

В интернете многие советуют начинать обработку используя абразивное зерно Р24. Это самое крупное зерно, которое предназначено для грубой обдирки заготовки. Но лучше начинать обработку с более мелкого зерна Р40 или Р36. По логике крупное зерно должно быстрее обрабатывать материал, но на практике крупное зерно быстрее срабатывается, и лента с таким зерном быстрее садится, чем с зерном Р40. Зерно Р40 работает более аккуратно, после обработки на заготовке меньше глубоких рисок, которые потом тяжело убираются.

Для примера возьмём продукцию от компании VSM с зерном Р40 серии XK880Y или от компании 3М серии Cubitron 2. Это серии с керамикой для грубой обработки материала. После понадобится лента с зерном Р80. Абразив Р80 снимаем риски, которые остались от зерна Р40. Далее выбираем абразивное зерно Р120. В продаже имеются ленты с зерном Р60 и Р100. Но в целях экономии пропускаем их. Не обязательно использовать все зерна по порядку.

На этом этапе керамика больше не нужна. Для финишной обработки необходимы другие абразивы.

Как советуют опытные специалисты, если закончили на керамике зерном Р120, то переходить на более мягкий абразив нужно также с зерна 120, но в целях экономии, можно начать с зерна Р180.

Следующая серия — это кк712х компании VSM. Материал зерна — это корунд компактное зерно, его еще называют компаунд. Такой абразив хорошо убирает риски от прошлого зерна, при этом не оставляя за собой крупных рисок. На других абразивах бывает проблема, когда зерно Р160 оставляет после себя риски на заготовке, которые потом тяжело убрать. Происходит это скорее всего из-за того, что лента коксуется, с этим абразивом таких проблем нет. Единственный недостаток компаундов они быстро приходят в негодность.

После компаунда Р180 следующая лента такой же серии, но зерно Р220. В принципе на этом можно закончить, у клинка уже будет товарный вид, но можно улучшить. Например, кому-то нужна полировка. Выбираем серию ск772т и зерно Р320. Это тоже компаунд, но финишный. У него чистота обработки выше. После Р320 переходим на абразив Р400 и дальше Р800.

Если есть желание получить зеркало, то дальше следует использовать пасты dialux.

Выше был представлен набор для обработки обычных и закаленных сталей, но нужно понимать, что данный набор подойдет не для всех случаев. Нужно знать, что для обработки каждого материала существует свой абразив.

Совет

Купите каучуковый карандаш. Он убирает коксующуюся пыль на шлифовальной ленте, и она как минимум в 2 раза дольше служит.

Также важно понимать, чем меньше она по длине, тем быстрее изнашивается.

Каучуковый карандаш.

Что стоит знать при выборе ленты

Для получения хорошего качества полировки необходимо ориентироваться в параметрах гриндера, характеристиках оснастки и особенностях обрабатываемой поверхности. При выборе образца необходимо провести анализ следующих параметров:

• какой тип изделия необходим (с грубым абразивом, средним, мелким или алмазным);
• рассчитать скорость ленты (она должна выдерживать скорость вращения вала более 1500 об/мин.);
• определить какой абразивной стойкостью обладает выбранный экземпляр;
• выяснить величину максимально допустимого удлинения и прочности на разрыв (хорошими считаются изделия с показателем не ниже 15%);
• на какую основу нанесен абразив (каким методом и его состав);
• по маркировке определить, чему равна длина ленты;
• удовлетворяет ли ширина ленты размерам используемого станка.

Читать также: Швеллер 14 вес 1 метра гост

Расчет параметров и оценку основных характеристик гриндера необходимо произвести до приобретения изделия. Это позволит избавиться от проблем, которые могут возникнуть при ее замене или неправильном использовании.

Как склеить ленту своими руками

В розничной сети продаются готовые к использованию различные абразивные материалы. Они могут быть в рулонах или уже склеенные по конкретному размеру. Однако не всегда удается подобрать необходимый экземпляр. Иногда возникает необходимость заменить вышедшую из строя ленту в процессе работы на исправную. В этих случаях абразивную полоску изготавливают самостоятельно. Это несложный процесс, но требует знания в порядке склеивания, наличия соответствующего клея и аккуратности. Для решения этой задачи потребуются:

• тесьма для склеивания абразивных материалов;
• клей (выбор достаточно широк: от специализированных до универсальных);
• жидкость для обезжиривания (бензин или уайт-спирит);
• струбцина или груз для сжатия склеенных частей во время засыхания клея.

Склейка производится в несколько этапов:

1. Размечают полосу абразива для гриндера по длине. Следует учесть, что для придания прочности соединения стык полосы клеят под углом. Величина угла наклона может быть различной. Чем он больше, тем длина соприкосновения больше.
2. Вырезают подложку. Ее длина зависит от выбранного материала. Она определяет надежность склеивания.
3. Обезжиривают все поверхности, которые планируется склеивать. Качество обработки сказывается на конечном результате.
4. Аккуратно прижимают подложку и части абразивной полосы. Целесообразно поместить место стыка под пресс или воспользоваться струбциной. При отсутствии такой возможности используют любой груз.
5. После завершения работ конструкцию оставляют на несколько часов под грузом. Необходимое время, порядок и правила работы с конкретным образцом клея приведены в инструкции или написаны на упаковке.

Если склеивание проведено аккуратно, самодельная полоса прослужит не меньше изделия, изготовленного на специализированном предприятии.

Шлифовальные станки такого класса обладают широкими возможностями. Для более же полного анализа их применения целесообразно обобщить опыт большого числа пользователей. Поделитесь своим мнением в комментариях, это позволит выявить дополнительные возможности гриндера.

Читать также: Приспособления для распила бревен бензопилой своими руками

Все владельцы ЛШМ(Гриндера) рано или поздно сталкиваются с проблемой отсутствия шлифовальных лент, поэтому хочу предложить Вам простой и доступный метод самостоятельной склейки оных. Из плюсов этого метода: возможность склеить ленту нестандартной длинны/ширины, доступность расходных материалов, малая стоимость. Итак поехали.

• Сама наждачка;
• Клей момент или аналог;
• Шёлковая лента (ими авто украшают на свадьбах, продаётся в магазинах тканей и им подобных).

Размечаем и вырезаем нужный по размерам кусок наждачки.

Отрезаем нужного размера ленту.

Для предварительного соединения наждачки на абразивную сторону клеим несколько полос малярного скотча.

Соединяем наждачку (смотрим чтоб всё было ровно и без зазоров) и для большей надёжности наносим несколько точек суперклея(цианокрилат который).

Как только точки схватились приступаем к простейшему обезжириванию. Обезжириваем и наждачку и ленту.

Далее щедро мажем клеем наждачку и ленту (особое внимание к стыку и краям) и соединяем.

Только ровно соединяем а не как на фото
