Технические характеристики газовой колонки Нева-4511 и нюансы ее использования


Среди огромного разнообразия водонагревательного оборудования рядовому потребителю бывает достаточно сложно выбрать подходящую модель для дома. Знание основного принципа работы устройств, технических характеристик и конструктивных особенностей поможет разобраться с этим непростым вопросом. Вместе с экспертами онлайн-журнала Seti.guru рассмотрим, что собой представляет газовая колонка Нева, критерии выбора водонагревательных приборов и подробный обзор модельного ряда.

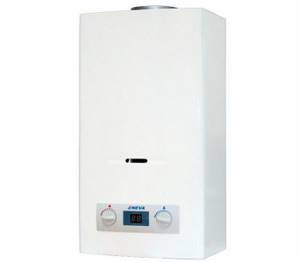

Колонка газовая Neva 4511

О компании

История предприятия «Газаппарат» началась с 1945 г, когда вблизи Саратова были обнаружены залежи газа. Это и стало толчком к строительству завода по производству газового оборудования. Сначала тут делали газовые плиты и горелки для плиток. Позднее стали выпускать водонагреватели, которые постоянно совершенствовались и модернизировались.

Колонки — достойный конкурент импортным аналогам. Оборудование российского завода может работать в самых разных климатических условиях. Продукция предприятия импортируется в страны Европы, Африки, Азии.

Когда используется газовая колонка Нева, её предназначение

Несмотря на тот факт, что во многих современных домах организована централизованная подача горячего водоснабжения, бытовые газовые колонки не утратили своей актуальности. Такое оборудование обеспечивает комфортные условия проживания для многих обывателей. Проточные нагреватели позволяют использовать горячую воду для бытовых нужд в любое удобное для потребителей время и не зависеть от работы муниципальных коммунальных служб.

Среди огромного количества газовых колонок импортного и отечественного производства, представленных на рынке, стоит выделить аппараты марки Нева. Продукция выпускается на российском предприятии «Газаппарат», оснащена современной автоматикой и обладает высоким качеством сборки. Все модели сконструированы с учётом особенностей эксплуатации отечественных газовых и водопроводных магистралей, что обеспечивает бесперебойную работу оборудования.

Конструкция

Конструктивно колонки «Нева» бывают:

Проточными. Отличаются компактностью — небольшие габариты достигаются за счет отсутствия накопительного бака. Такие аппараты подходят для небольших, хорошо вентилируемых помещений. Производительность у проточных устройств невысокая. Если проточная колонка покупается для обслуживания нескольких точек водозабора, придется подобрать версию с большой мощностью.

Устройства проточного типа чаще выбирают владельцы квартир.

Накопительными. Они имеют внушительные габариты. Вместительность бака — 50–500 л. В нем — запас нагретой воды. Эффективная термоизоляция препятствует ее остыванию. Чтобы пользоваться горячей водой, не нужно каждый раз запускать прибор. Накопительные колонки оснащены эффективными теплообменниками.

Недостатком таких водонагревателей можно считать размеры — из-за больших габаритов их приходится устанавливать в специальных помещениях, в подвалах или на чердаках. Такие аппараты обычно приобретают для частных домов. Если потребитель остановит выбор на версии накопительного типа «Нева 4511», следует учесть вес бака с водой — придется подготовить бетонное основание.

Основные проблемы и ремонт газовой колонки Нева

Колонка Нева не зажигается

Если не зажигается газовая колонка Нева, в первую очередь следует проверить электронный блок, который генерирует образование искры. Как правило, проблема решается путём его замены. Сделать это достаточно просто, для чего нужно снять лицевой экран, затем выкручиваются болты крепления и снимаются питающие провода (новый блок устанавливается в обратном порядке).


Водяной узел колонки Нева

Почему газовая колонка Нева не включается

Разберём основные причины неисправностей колонок марки Нева, из-за которых техника не будет включаться, и греть воду. Они характерны для всего модельного ряда. Одной из них является отсутствие тяги в вентиляционных каналах. Проблема решается путём прочистки шахты дымохода, для чего следует использовать ёрш со стальными ворсинами.


Устройство водогазового узла колонок серии Нева 4510, 4511, 4513

Если в колонке имеется система автоматического розжига, следует проверить работу генератора, аккумуляторов (батареек), а также кнопки включения. Чаще всего агрегат не включается из-за того, что батарейки сели. Их достаточно заменить новыми и зачистить контакты.


Замена батареек в системе электроподжига

Слабый напор подачи воды и газа (искра есть, колонка не работает) также будет препятствовать включению устройства. Решением данной проблемы будет вызов специалистов соответствующих служб, которые должны выполнить чистку магистралей.

Где найти запчасти для газовой колонки Нева

Запчасти можно без труда купить у официальных дилеров, специализирующихся на продаже газового и водонагревательного оборудования. В большинстве городов России имеются представительства различных компаний-производителей, где можно приобрести сертифицированную продукцию, что гарантирует длительную эксплуатацию устройств. Это же можно сделать в интернет-магазинах (требуйте сертификаты качества на предлагаемые запчасти).


Ремкомплект к газовым колонкам Нева

Каким должно быть давление воды

Нормальная работа водонагревателей требует определенного давления в водопроводных трубах:

  • минимальное — если оно ниже установленного значения, запуск не произойдет;
  • максимальное — его способен выдерживать теплообменник.

Первый параметр особенно важен для проточных версий: именно они не включатся при недостаточном давлении и горячей воды не будет. Эта характеристика особенно важна для жителей старых домов с изношенными системами, где давление часто бывает низким. Таким покупателям нужно выбирать варианты с минимальным порогом не более 0,15 бар.

Не менее важно и максимальное значение, которое способен выдержать аппарат. В системе водопровода бывают гидроудары, приводящие к кратковременным повышениям давления. Такие ситуации могут привести к разрыву теплоносителя. Специалисты рекомендуют покупать аппараты, выдерживающие 11–12 бар.

Тип розжига

Водонагреватели Neva имеют следующий тип розжига:

  1. Ручной. Чтобы включить колонку, пользователю приходится нажимать кнопку розжига и подносить к запальнику огонь. Таким способом розжига оснащены старые модели, сделанные в прошлом веке. Это неудобный, а главное — небезопасный способ запуска. Кроме того, это неэкономичный вариант: фитиль горит постоянно, впустую расходуя газ.
  2. Пьезорозжиг. Такой способ розжига, например, в модификации 3208. Активация огня происходит при нажатии кнопки. Первый розжиг фитиля производится вручную — для этого нажимают сразу две кнопки: газа и пьезорозжига. В дальнейшем для запуска устройства нужно только открыть кран — запальник подожжет основную горелку и на выходе появится горячий поток. Минус этого типа розжига — постоянное горение запальника.
  3. Электроподжиг. Вместо фитиля используется источник электричества, который запитан от батареек. Этот способ позволяет экономить газ. Такой тип розжига у моделей 4511, 5011 и 5014.

Электророзжиг — самый современный и удобный способ запуска. Автоматический розжиг может быть энергозависимым и энергонезависимым. Первый вариант плох тем, что при отключении электричества прибор не сможет запуститься — пользователь вместе с отключением света лишится и горячей воды. Самый надежный и удобный способ — запитывание от батареек, главное, иметь запасные под рукой.

Общий принцип работы газовых колонок Нева и их виды

Рассмотрим принцип работы бытового водонагревательного газового оборудования Нева и его разновидности. Колонки различаются между собой по типу розжига поступающего топлива, конструктивных особенностей дымохода, мощности, массогабаритным показателям, уровню безопасности и наличию дополнительных функций.


Схема устройства газовой колонки Нева

Статья по теме:

Ремонт газовых колонок на дому. В публикации рассмотрим устройство и принцип действия газовых колонок, основные виды неисправностей и способы их устранения.

Принцип работы колонок марки Нева заключается в следующем: вода после открытия вентиля под напором поступает в полость водогазового узла (12). В нём имеется мембрана, которая воздействует через шток на клапан. После его открытия газ попадает на основную горелку (10).

Благодаря электроду осуществляется поджиг газа при помощи запальной горелки (3). В свою очередь, вода устремляется в трубопровод теплообменника (2), где она нагревается до определённой температуры и поступает ко всем заборным точкам в жилище. Принцип устройства газовых колонок Нева практически однотипный. Все модели обладают большим гарантийным сроком (к примеру, у марки Нева 4511 он составляет 12 лет).

Как выбрать мощность

От мощности зависят возможности водонагревателя — чем он мощнее, тем лучше нагревает воду. Если мощность небольшая, аппарат не сможет обеспечить горячей водой несколько точек.

Колонки принято делить на:

  • маломощные — 17–20 кВт;
  • средние — 20–26 кВт;
  • мощные — 26–28 кВт.

Маломощные версии берут для одной точки водозабора. Если требуется горячая вода на кухне и в ванной, нужна средняя мощность. Так, для 2–3 точек подойдет «Нева Люкс» 5011 или 5014. Для обеспечения 3–4 точек понадобится мощная версия. Чем мощнее модификация, тем выше ее стоимость.

Камера сгорания

выпускает водонагреватели с обоими вариантами топок — закрытой и открытой. В первом случае используется принудительная тяга, во втором — естественная.

К моделям с закрытой камерой подсоединяют коаксиальный дымоход. Его конструкция позволяет одновременно отводить газы и поставлять воздух для горения. Открытые камеры предполагают поглощение воздуха из помещения. Таким модификациям нужен традиционный дымоход.

Версии с открытыми топками устанавливают в помещениях, отвечающих требованиям безопасности:

  • площадь от 8 м²;
  • эффективная вентиляционная система из термоустойчивого материала.

Технические характеристики

Среди прочих важных характеристик следует выделить номинальную мощность, которая составляет 21 кВт. Весит данное оборудование 11 кг. В нём имеется автоподжиг и открытая камера сгорания.

С помощью дисплея вы сможете следить за работой устройства. Оно имеет индикацию нагрева. При подключении вам должен быть интересен диаметр дымохода, который составляет 125 мм. Расход сжиженного и природного газа в процессе работы устройства составляет 0,8 и 2,2 м3 в час соответственно.

Система безопасности

Основа безопасности газового оборудования — продуманная система защиты от аварийных ситуаций. Производитель оснастил все модификации газовых водонагревателей Neva датчиками, контролирующими работу аппарата и обеспечивающими его безопасную эксплуатацию. Защиту обеспечивают такие элементы:

  • Датчики: пламени; давления воды; контроля температуры.
  • Предохранительный клапан.
  • Термореле.

Датчики, контролирующие перепады температур, установлены на усовершенствованных версиях котлов «Нева Люкс» 4513 и 4514. Эти элементы позволяют менять температуру воды, если подключаются или отключаются точки водозабора.

Обзор моделей

Рассмотрим лучшие модели.

Neva 4511

Водонагреватель атмосферного типа. Мощность — 21 кВт. Подойдет для 2 точек водозабора, не более. Это самая компактная версия во всей серии, именно она больше других подойдет для тесных помещений. Ориентировочная цена — 9 000 рублей. Управление — механическое. Розжиг — от батареек.

Технические характеристики:

Производительность, л/мин11
Номинальная тепловая производительность, кВт21
Расход природного газа, м³/ч1,66
Расход сжиженного газа, кг/час2,2
Температура воды (мин/макс), °C30/90
Вес, кг11
Минимальное давление воды, бар0,15
Габариты (ВхШхГ), мм565х290х221

Neva 6014

Если судить по функциональности, техническим характеристикам и безопасности, это, пожалуй, самая лучшая колонка во всей модельной линии. Корпус сделан в хай-тек стиле. Цвет — серо-стальной. Обладая массой достоинств, отличается умеренной ценой — около 14 000 рублей. Насыщена автоматикой, которая делает пользование простым, удобным и безопасным. Легко монтируется, так как имеет скромные габариты и небольшой вес.

Технические параметры:

Производительность, л/мин14
Номинальная тепловая производительность, кВт28
Расход природного газа, м³/ч3,0
Расход сжиженного газа, кг/час1,1
Температура воды (мин/макс), °C25/70
Вес, кг13
Минимальное давление воды, бар0,15
Габариты (ВхШхГ), мм650х350х240

Основные преимущества:

  • многоступенчатая система защиты;
  • цифровой дисплей;
  • индикатор уровня заряда батарейки;
  • водяная система охлаждение у камеры сгорания.

Neva 5514

Это одна из самых мощных модификаций бренда. Отличается технологичным дизайном, простым, интуитивно понятным управлением. Просто монтируется, подходит к любому интерьеру. Имеет скромные размеры и небольшой вес. Возможна работа при крайне низком давлении воды — запуск происходит при 0,1 бар. Плавная регулировка температуры — исключается возможность ожогов.

Рабочие характеристики:

Производительность, л/мин14
Номинальная тепловая производительность, кВт28
Расход природного газа, м³/ч3,0
Расход сжиженного газа, кг/час1,1
Температура воды (мин/макс), °C30/90
Вес, кг12,5
Минимальное давление воды, бар0,15
Габариты (ВхШхГ), мм650х350х240

Преимущества:

  • смотровое окно, позволяющее контролировать работу горелки;
  • автоматический контроль горения — при потухании огня система отключается;
  • 2-ступенчатая модуляция пламени;
  • простота ремонта — легко приобрести запасные части.

Neva 4510 и 4510 М

Недорогая модификация с плоским корпусом и алюминиевым теплообменником. Это самая дешевая модель от «Газаппарата». Российская разработка и китайские комплектующие. Розжиг от батареек. 4510 М — усовершенствованная версия, это тоже колонка-автомат, но она компактнее и у нее теплообменник из меди.

Характеристики модели 4510:

Производительность, л/мин10
Номинальная тепловая производительность, кВт17
Расход природного газа, м³/ч1,95
Расход сжиженного газа, кг/час0,64
Температура воды (мин/макс), °C30/77
Вес, кг10,4
Минимальное давление воды, бар0,3
Габариты (ВхШхГ), мм356x624x186

Преимущества:

  • низкая стоимость — около 6 000 рублей;
  • доступные и недорогие запчасти;
  • небольшие размеры;
  • 2 года гарантии;
  • работа при минимальном давлении воды;
  • сервисные центры во всех регионах.

Недостатки:

  • отсутствие модуляции мощности;
  • ненадежный теплообменник (у 4510);
  • комплектующие невысокого качества.

Транзит ВПГ-10Е

Устройство проточного типа, с открытой топкой. Работает на любом типе газа. Ориентировочная цена — 7 300 рублей. Параметры и особенности конструкции:

Производительность, л/мин10
Номинальная тепловая производительность, кВт21
Температура воды (мин/макс), °C30/60
Вес, кг9,5
Габариты (ВхШхГ), мм340х615х175


Обслуживание

Важное преимущество аппаратов «Нева» и «Нева Люкс» — сменный теплообменник. Купив его за 3500–4000 рублей, можно продлить эксплуатацию старого аппарата, а не покупать новый. Новые версии производитель оснащает медными теплообменниками, которые устойчивы к коррозии, но вот накипь и соли по-прежнему остаются проблемой.

Чтобы аппарат бесперебойно работал, ему необходимо своевременное обслуживание и устранение неисправностей:

  • Одна из распространенных проблем — поломка электромагнитного клапана. Когда пользователь открывает кран, слышится щелчок — срабатывает автомат электророзжига, но газ к горелке не идет. Клапан, закрепленный винтами, легко заменить — диаметр у него стандартный.
  • Температуру на выходе следует ограничивать. Сильно горячая вода способствует образованию накипи и солей на стенках нагревательного элемента.
  • Необходимо своевременно чистить горелки и теплообменник, очищать весь прибор от загрязнений.

Перед эксплуатацией оборудования пользователю необходимо ознакомиться с инструкцией, в которой описано устройство прибора и приведена схема подключения.

Выводы

Итак, мы рассмотрели особенности агрегатов модельного ряда Нева Транзит. Из представленной информации можно сделать вывод, что данная техника являет собой бюджетное инженерное решение, которое может позволить себе каждый.

Мы рассмотрели типичные для газовой колонки Нева Транзит неисправности, а также описали методы решения двух самых распространенных проблем. Представленная информация поможет вам выбрать подходящую модификацию колонки серии Транзит и усвоить особенности ее эксплуатации и ремонта.
