Устройство и принцип работы горелки для сварочного полуавтомата


Характерные особенности

Идущая в комплекте полуавтоматическая горелка — это, по сути, исполнительное изделие со сложной конструкцией, предназначенное для получения качественного шовного соединения под защитой газа. Относится такое оборудование к расходному классу, т. к. многие детали в конструкции имеют небольшой срок службы — при бережной эксплуатации средний срок службы не превышает 6 месяцев.
Основными отличиями является то, что в изделии присутствует индивидуальная система охлаждения, а также канал для подачи присадочной проволоки. С помощью такой горелки исполнитель может сваривать металлы в труднодоступных местах. Наконечники для горелок делаются из таких металлов или материалов как медь, вольфрам или бронза, сплав меди и графита.

Как использовать

Итак, горелка сварочная выбрана и куплена. Что дальше? А дальше необходимо ее использовать. И использовать правильно. Да, здесь тоже есть несколько ключевых правил. Соблюдайте их, чтобы добиться достойного качества швов. Мы расскажем о последовательности работ.

Перед использованием горелки подготовьте металл. Его нужно тщательно очистить от загрязнений и коррозии. Зафиксируйте детали, чтобы ваши руки были свободны в процессе работы. детали можно зафиксировать с помощью струбцин.

Раскрутите вентиль на газовом баллоне и подождите несколько секунд. Затем найдите сопло для сварочного полуавтомата на горелке и поднесите к нему открытое пламя. Одновременно откройте подачу газа из баллона. Но ни в коем случае ни наоборот. Чтобы открыть подачу газа нажмите на рукоятку, она находится на горелке. После этих манипуляций и горелки должно появиться пламя. Но его еще нельзя использовать. Нужно отрегулировать. Здесь все делается на глаз. Пламя не должно быть слишком сильным или слишком слабым. Следите, чтобы пламя горело равномерно. Правильная настройка придет с опытом. Не расстраивайтесь, если с первого раза не можете отрегулировать пламя так, как вам нужно.

Нагрейте стыки с помощью горелки. Нагревайте равномерно, не делая лишних движений. На этом этапе тоже важен опыт, поскольку вы на глаз определяете скорость движения горелки относительно стыка. Следите за цветом металла и запоминайте результат, который у вас получается. Так вы сможете в дальнейшем анализировать свои ошибки.

Сварите металл в соответствии с выбранной вами технологией. После сварки не нужно сразу выключать подачу газа. Подождите несколько секунд и нажмите рычаг на горелке, чтобы прекратить подачу газа. Это нужно для того, чтобы сварочная зона не окислилась от кислорода. Закрутите обратно вентиль на баллоне.

Принцип работы

Он состоит из следующих пунктов:

  1. Изделие подносят к детали на расстояние, достаточное для возбуждения сварочной дуги.
  2. За секунды до воспламенения подается защитный газ.
  3. Электрический ток подается к специальному наконечнику и заготовке.
  4. От температуры дуги проволока плавится и под облаком защитного газа попадает в сварочную ванну.
  5. Исполнитель плавными движениями перемещает горелку, формируя сварочный шов.
  6. Газ не дает молекулам воздуха окислить шовное соединение.
  7. Во время работы детали изделия находятся в зоне действия высоких температур.

Как видим из последнего пункта, сильному износу подвергаются сопло, электродный держатель или газорассекатель и токопроводящий наконечник.

Заказать сварочное оборудование в

Качественные, надёжные сварочные горелки с отличными техническими показателями представлены в интернет-магазине «ТЕХРЕСУРС». Из огромного ассортимента выбирайте лучшую модель сварочного оборудования, а также комплект расходных материалов для обеспечения нормальной работы агрегата.

Сотрудничаем непосредственно с производителями, стоимость товаров очень лояльная. Предоставляем экспертную консультацию по выбору горелок и комплектующих. Заказ можно оформить через корзину на сайте или по телефону. Оплата возможна наличными, банковским переводом, картой. Организовываем доставку по территории Санкт-Петербурга и Ленинградской области.

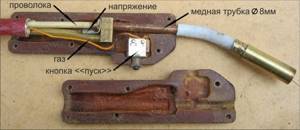

Нюансы конструкции

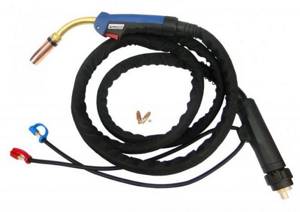

Горелка для сварки полуавтоматом поставляется в комплекте с агрегатом и служит для подачи припоя и защитного облака из газа в сварочную ванну.

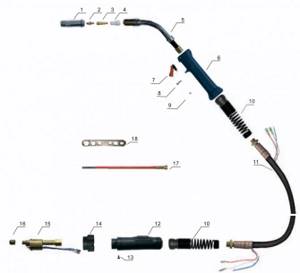

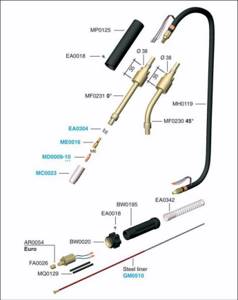

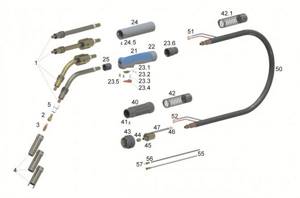

Комплектация такая: полая рукоять, изоляционная втулка и шайба, держатель для проволоки, токопроводящий наконечник, сопло с рассекателем. Большим нагрузкам подвергаются наконечник и сопло, которые являются расходными деталями и подлежат частой замене из-за воздействия высокой температуры.

Что представляет собой полуавтомат

Человек, желающий освоить технику сварки, должен в первую очередь понять, что такое сварочный полуавтомат и изучить его устройство. Говоря простыми словами, он представляет собой электромеханический прибор, в котором в качестве плавящегося электрода выступает сварочная проволока, подающаяся в зону сварки.

Комплект работающего агрегата состоит из нескольких узлов:

  • основной блок, состоящий из трансформатор для подачи питания и механизма, подающего проволоку;
  • шланг или сварочный рукав для полуавтомата
  • горелка полуавтоматической сварки, внутрь которой помещается проволока
  • токопроводящий наконечник для полуавтомата – его обычно называют соплом для полуавтоматов
  • система подачи инертного газа

Основные параметры изделия

Сварочная горелка MIG/MAG для полуавтоматического оборудования выпускается разными производителями, но все основные характеристики практически идентичные:

  • нагрузка по применяемому току;
  • длина шланга;
  • вариант охлаждения — при помощи воздуха или воды;
  • управление — с помощью кнопок, вентиля или универсальный вариант;
  • способ подключения — штекерный или европейского вида.

Применение штекера увеличивает диаметр рукава, потому что подключение каждого источника производится отдельно. Евроразъемы применяются только на дорогом профессиональном оборудовании, когда все каналы объединяются в одном корпусе. Опытные сварщики подбирают горелки по значению тока, т. к. работы выполняются не в постоянном режиме, а с остановками для остывания дорогостоящего оборудования.

Производители при разработке горелок рассчитывают стойкость изделия на основании устойчивой работы в течение 10 минут, но на практике этого не делается. Если на агрегате обозначена максимальная сила тока в 400А, то идеальным вариантом использования будет горелка с номиналом в 300А.

Уход и эксплуатация

Если вы рассчитываете на продолжительное функционирование сварочной горелки, необходимо обеспечить ей должный уход и обслуживание, соблюдать правила эксплуатации. В процессе работы горелка и её комплектующие загрязняются, засоряются, что отрицательно сказывается на их работоспособности. Нужно регулярно чистить механизм подачи проволоки. Для этого используют, как правило, сжатый воздух. Он удаляет металлическую пыль. На внутренних поверхностях рабочих агрегатов скапливается и обычная пыль. Это приводит к перегоранию силовых транзисторов, влияет на сопротивление изоляции.

Если горелка работает неправильно, ухудшается качество сварки. Мелкие поломки приводят к появлению более существенных. Одна из наиболее распространённых проблем – подгорание сопла. В обычных условиях этот элемент защищён от цепи, поэтому подгорать не должен. Происходит это вследствие попадания на рабочие детали брызг металла. Чтобы продлить срок службы сопла, следует регулярно чистить оборудование, используя специальные средства от металлических брызг.

Компоненты для инвертора

Горелка для инвертора мало чем отличается от других аналогичных изделий, обеспечивая подключение постоянного тока любой полярности. При выборе надо обратить внимание на продолжительность работы в непрерывном режиме при токах прямой полярности. Например, горелка марки SRT-26V предназначена для аргонодуговой сварки и подходит для соединения разных сортов стали.

Ее используют для сварки трубопроводов и когда необходимо получить красивый внешний вид шовного соединения. При этом горелка подключается к минусу на инверторе, а подводящий рукав — к редуктору газового баллона. Подача защитного газа регулируется вентилем на держателе изделия.

Ю. Н. Толстых, образование: колледж, подготовки сварщиков, специальность: сварщик пятого разряда, опыт работы: с 2002 года: «Операции с такими горелками при сварке черного металла надо проводить в режиме постоянного тока и с прямым включением, исключение — работа с цветными металлами, например, с алюминием или магнием».

Особенности сварки с проволокой

Особенности сварки с проволокой полуавтоматической аппаратурой заключаются в следующем:

  • присадочный материал должен соответствовать химическому составу свариваемого изделия;
  • проволока должна отвечать государственным стандартам и быть изготовлена из правильных компонентов;
  • сроки и условия хранения присадочной проволоки должны четко соблюдаться.

Обзор особенностей работ с использованием присадочной проволоки следует начать со сварочных азов. Большинство металлов, свариваемых на производстве или в домашних условиях – это сталь и марганец. Проволока для соединения таких изделий является наиболее востребованной.

Сварка черных металлов, как правило, производится при помощи таких видов присадочного материала:

  1. Проволока Св-08ГС для соединения низкоуглеродистых и легированных сталей.
  2. Проволока Св-08Г2с для сваривания высокоуглеродистой стали.

Нередко для сварки изделий из черного металла используется порошковая проволока. Такой присадочный материал позволяет проводить сварочные работы без дополнительной подачи газа в зону варки.

Самофлюсующаяся проволока – это трубка из низкоуглеродистой стали с сердечником из порошка. При плавлении металла освобождается порошок, формирующий газовую среду для защиты сварного шва. Как правило, в состав флюсующего порошка входит рутил и металлическая пыль.

Соединение алюминиевых деталей осуществляется при помощи проволоки СВ-АК5. Характерной особенностью данного присадочного материала служит уникальный цвет шва. Непосредственно перед соединением алюминиевых изделий следует выполнить подготовку.

Сварка полуавтоматом при помощи порошковой проволоки.

Подобная процедура делится на шаги:

  1. Создание скосов или фасок.
  2. Механическая очистка поверхностей.
  3. Промывка едкими веществами для замедления возникновения тугоплавкой оксидной пленки на поверхности алюминиевого изделия.
  4. Подготовка тефлонового канала для уменьшения трения присадочной проволоки о стенки полуавтоматического сварочного устройства.

Пошаговая инструкция по использованию углекислотой сварки для новичков включает следующие подпункты:

  • уборка всех посторонних предметов с рабочего места;
  • включение максимального освещения;
  • подготовка материала и инструментов;
  • проверка соединения кабелей и работоспособности удлинителей.

После выполнения вышеназванных пунктов следует переходить к подготовке аппарата электродуговой сварки.

Для этого нужно:

  • раскрутить сварочный рукав;
  • подключить газовый баллон;
  • проверить сопло горелки;
  • удобно разместить все соединяемые детали и надежно их закрепить;
  • одеться в рабочую одежду сварщика;
  • включить полуавтоматическую аппаратуру в сеть;
  • поднести горелку к месту предполагаемого соединения.

По завершении сварочных работ с использованием проволоки следует:

  • убрать пальцы с кнопок подачи проволоки;
  • перекрыть подачу газа;
  • выключить питание аппаратуры;
  • дать шву остыть в течение нескольких минут;
  • при обнаружении дефектов повторить сваривание.

Сварочный полуавтомат позволяет пользоваться всеми видами присадочной проволоки.

При выполнении работ важно не забывать о средствах защиты. Полуавтомат сварочный с тиристорным управлением

Полуавтомат сварочный с тиристорным управлением.

Наиболее полная экипировка сварщика состоит из:

  1. Защиты глаз. Идеальной экипировкой для защиты зрения сварщика служит маска, защитные щитки и очки.
  2. Защиты дыхательных органов. Специальные фильтрующие маски помогут мастеру существенно сократить воздействие вредных испарений на внутренние органы.
  3. Защиты от брызг. Полная защита тела должна включать огнезащитную куртку и брюки. Можно использовать комбинезон.

Техника безопасности при выполнении сварочных работ предусматривает выполнение таких правил:

  1. Проведение работ с деревянных подмостей. Запрещается использование металлических защитных масок и шлемов.
  2. Обеспечение светового потока от источника с питанием 12 вольт.
  3. Обеспечение страховки сварщика при помощи бечевки, закрепленной на поясе. Размер веревки должен быть не менее 2 метров.
  4. Обеспечение рабочего места специальной вытяжкой, обеспечивающей удаление вредных испарений из рабочей зоны. В случаях, когда невозможно обеспечить вытяжку, сварщик должен работать в шланговом противогазе или респираторе.
  5. Запрещается дотрагиваться голыми руками до свариваемой заготовки.
  6. Запрещается проведение работ на открытой территории при атмосферных осадках.

Обращение в бытовых условиях

Сегодня газовая сварка уже не считается сложным вариантом соединения металлов и практикуется в частном хозяйстве многими пользователями. Нужно помнить, что при организации подобного вида работ в домашних условиях надо неукоснительно выполнять особые требования безопасности.

Прежде всего, проверяется герметичность каналов подвода рабочих газов, затем визуально осматривается горелка — особое внимание обращают на состояние наконечника.

Внимательно проверяйте места стыковки с соединительными ниппелями, чтобы не произошло утечки газа, что чревато возгоранием.

Газовые баллоны нельзя переносить вручную, а следует перевозить на специальной тележке с мягким ходом (на надувных колесах), хранить емкости надо в железном ящике, снабженным надежным запором, чтобы исключить доступ посторонних, особенно любопытных детей младшего возраста. Нельзя проводить работы с аналогичным оборудованием рядом с легко воспламеняющимися и горючими веществами.

Рекомендации по выбору горелки

В продаже можно встретить просто огромное количество самых различных вариантов исполнения газовых горелок. Производителей также довольно много, больше всего внимания уделяется продукции брендов Rems и Rothenberger. Диапазон цен довольно широкий, все зависит от особенностей конкретной модели.

Некоторые модели горелок предназначены не только для пайки, но и резки металла и разморозки, а также обработки поверхностей высокой температурой. Выбор устройства проводят по нижеприведенным критериям:

Какой именно материал требует обработки. Каждый металл обладает определенной температурой плавления. Некоторые сплавы, к примеру, медь или алюминий следует нагревать до меньшей температуры. Обработать другие сплавы намного сложнее. Некоторые устройства горелок могут нагревать поверхность до высоких температур, могут применяться на протяжении длительного периода. Следует помнить о том, что газовая горелка, предназначенная для расплавки металла и последующей пайки, плохо себя проявит при резке. Именно поэтому выбор проводится по предназначению. В качестве топлива применяются самые различные виды газа. Примером назовем пропан или ацетилен. Стоит учитывать, что некоторые модели могут использоваться с другими газами. Рекомендуется применять инструмент, работающий от одного типа топлива. Большое распространение получила пропановая горелка, применяемая в промышленности. Различают два типа конструкции: инжекторная и безинжекторная. Этот элемент конструкции предназначен для смешивания топлива с кислородом. Мощность устройства может варьироваться в достаточно большом диапазоне. Следует учитывать, что с увеличением показателя мощности повышается и эффективность применения устройства. Мощные газовые горелки применяются для работы с толстостенными трубами, которые сложны в обработке. Следует определиться с тем, как часто будут проводится работы

Если пайка будет проводится часто, то лучше всего уделить внимание модели от известного производителя с высокой надежностью.

При выполнении пайки медных труб следует соблюдать определенную технику безопасности. Для этого требуется:

  1. Защитные перчатки. Поверхность может нагреваться до весьма высокой температуры, при касании можно обжечься. Для того чтобы исключить вероятность появления ожогов на руках следует использовать перчатки с плотной тканью.
  2. Работы рекомендуется проводить исключительно в проветриваемом помещении с хорошей вентиляцией. Это связано с тем, что могут появляться газы и другие продукты горения. Кроме этого, не стоит забывать о том, что применяемый газ взрывоопасен. Именно поэтому появление даже небольшой утечки может привести к повышению концентрации газа.
  3. Перед тем как проверять качество соединения следует убедиться в том, что оно остыло. Это связано с тем, что поверхность может нагреваться до достаточно высокой температуры.

В заключение отметим, что использовать газовые горелки следует с соблюдением мех безопасности. Самодельные конструкции должны проходить проверку перед применением. Что касается приобретения готовых горелок, то следует сразу определиться с бюджетом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основы безопасности

Представляем перечень требований при работе с полуавтоматическим оборудованием:

  1. Исполнитель обязан до начала работ проверить исправность системы запуска.
  2. Источник питания и ящик аппарата должны иметь надежное заземление.
  3. Первым включается рубильник или пускатель магнитного типа, а затем уже аппаратный ящик. Отключение питания производится в обратной последовательности.
  4. Все соединения подводящих шлангов должны быть герметичными.
  5. Опираться, тем более садиться или ставить посторонние предметы на оборудование запрещается.
  6. Намотка на бобину проволоки производится самостоятельно только после прохождения специального обучения с обязательной записью в книгу инструктажа.
  7. После окончания работ в первую очередь отключается подача газа и воды для охлаждения, затем надо обесточить аппаратуру.
  8. О замеченных неполадках оборудования доложить бригадиру или мастеру и без указаний руководства оборудование не включать.
  9. Устранять любые неисправности самостоятельно исполнителю запрещено.

Обслуживанием различного оборудования в цеху занимается бригада ремонтников — только они могут ремонтировать и настраивать аппаратуру.

Техническое обслуживание

Все горелки для сварочного полуавтомата требуют регулярного визуального осмотра и профилактических работ по выявлению недостатков, например, сопло подвергается воздействию брызг расплавленного металла, которые нужно удалять постоянно после окончания сварки. Делают это механическим способом, в результате чего остаются микротрещины, срок службы у детали не более 6 месяцев.
Все контактные элементы работают в режиме КРЗ, поэтому иногда частично выгорают, а это приводит к понижению основных характеристик, поэтому требуется периодическая зачистка, а при выгорании — полная замена. Назначенный срок эксплуатации составляет не более 200 часов непрерывной эксплуатации, поэтому запасные контакты идут в комплекте с новым изделием.

Спрей антипригарный для сварки без силикона

Спрей антипригарный от компании M-WELD – маслянистое вещество, представляющее собой смесь синтетических агентов с денатурированным углеводородом. Использоваться он может двумя способами:

  • им обрабатывается перед началом работы сопло горелки сварочного аппарата;
  • перед сваркой составом покрываются поверхности свариваемых деталей.

Антипригарный спрей образует защитную пленку толщиной в среднем 2-3 мкм, которая позволяет эффективно работать на протяжении 3-4 часов. При этом и сама горелка, и поверхности свариваемых деталей надежно защищены от повреждающего воздействия расплавленного металла и высоких температур. И, как следствие этого, увеличивается срок эксплуатации горелки в целом и всех ее сменных деталей. С использованием спрея сварочные работы становятся менее трудоемкими, так как не требуется зачистка зоны вокруг сварочного шва.

В рецептуре спрея нет силикона, поэтому готовое изделие можно покрывать лаком, хромировать, подвергать гальванизации. Состав антипригарного спрея M-WELD не имеет запаха, растворим в воде, не раздражает кожу и верхние дыхательные пути, поэтому безопасен для человека.

Советы по экономии

Горелка для работы на полуавтомате выбирается в зависимости от объема и сложности будущих работ. Рукоятка — удобная для удерживания одной рукой и небольшой массы. При этом надо помнить о таких нюансах:

  1. Надо выбирать изделия с меньшими значениями сварочного тока, чем указаны на оборудовании, т. к. производители указывают максимум температуры, выше которых рукоятка или рукав выходит из строя, но само изделие сохраняет все функциональные возможности.
  2. Эксплуатация рассчитана на стопроцентные нагрузки, а на практике такого режима не существует.

Как уже говорилось выше, для нормального использования достаточно изделия с силой тока в 300 ампер, потому что вы платите меньше, но создаете оптимальные условия для нормальной работы горелки.

Правила сварки полуавтоматом

Прежде всего, приступая к работе полуавтоматом, предназначенные для соединения детали должны быть хорошо зачищены от краски и ржавчины. Также следует зачистить место, к которому будет прикреплен зажим для массы.

Как держать горелку

Удерживать горелку можно и одной рукой, но качество шва будет лучше, если использовать обе. Одна рука служит опорой, а другая удерживает горелку.

При таком способе легче контролировать угол и расстояние горелки от заготовки, а также проводить необходимые движения для формирования качественного шва. Чтобы руки оставались свободными, нужно использовать сварочную маску, которая закрепляется на голове.

Идеального угла при работе полуавтоматом не существует. Обычно для соединения заготовок, лежащих в одной плоскости, используется наклон горелки (от вертикального положения) в 15-20 градусов. Соединяя детали, находящиеся под углом друг к другу, используется наклон горелки в 45°. Каждый сварщик с приобретением опыта подбирает для себя наиболее удобный угол наклона инструмента с учетом различных ситуаций.

Движения горелкой

Для формирования качественного шва существует много способов движений горелкой.

  1. Для металлов толщиной 1-2 мм применяется волнисто-зигзагообразное движение. Таким образом, дуга захватывает оба листа металла и не успевает прожечь его. В результате шов получается герметичным и прочным.

  2. Для сваривания металлов любых толщин применяют прямой шов, исключающий какие-либо движения в сторону. Но в таком случае от оператора требуется наличие определенного опыта, чтобы при перемещении горелки дуга равномерно воздействовала на обе сопрягаемые детали.
  3. Если предстоят работы по металлу толщиной меньше 1 мм, то следует уменьшить силу тока и скорость подачи проволоки, а также использовать проволоку меньшего диаметра. Сварка должна происходить короткими импульсами, с паузой между ними около 1 секунды. Пауза нужна для остывания металла и сливания следующих сегментов в монолитный шов.
  4. Если сопрягаются длинные, тонкие детали, то сварка проводится короткими сегментами или точками, расположенными на определенном расстоянии. Также, чтобы избежать деформации деталей, можно варить поочередно, короткими сегментами, с разных концов сопрягаемого отрезка.
