Сливной бачок — установка, настройка и ремонт своими руками

Состав сливного бачка

От начинки и «качества» сливного бачка зависит функционирование унитаза. Его поломка существенно усложняет жизнь любой семьи. Исходя из этого к выбору механизма и унитаза слива необходимо отнестись максимально ответственно.

Любой сливной бачок имеет в своем составе следующие подробности:

• Фактически бачок, в котором будет находиться вода.
• Арматура, регулирующая наполнение бачка.
• Механизм слива воды.
• Кнопка для слива воды.

Наиболее нередкими обстоятельствами прекращения функционирования механизма сливного бачка являются:

• Выход из строя кнопки слива.
• Поломка арматуры, регулирующей наполнение бачка.
• Выход из строя «коромысла», конкретно несущего ответственность за слив воды в унитаз.

Все эти неприятности возможно решить самостоятельно, не прибегая к помощи сантехника. Хорошим профилактическим средством любых поломок может стать установка сливной арматуры унитаза. Она обеспечит бесперебойную работу в произвольных условиях на долгий срок.

Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Но если есть желание и прямые руки, то почему бы и не попробовать. Проверил специалист: Амир Гумаров.

Содержание статьи: Варианты конструкций современных моделей Общие рекомендации по установке унитазов Подготовка инструментов и материалов Демонтаж старого унитаза Последовательность сборки конструкции Присоединение к канализации Подключение к водоснабжению Варианты подключения сантехнического прибора Вариант 1 — с вертикальным выпуском Вариант 2 — с горизонтальным выпуском Вариант 3 — с косым выпуском Особенности монтажа моделей компакт Фото-руководство по сборке и установке компакта Установка унитаза типа моноблок Монтаж подвесных конструкций Выводы и полезное видео по теме.

Вариант исполнения чаши напольных и подвесных моделей может быть любым, например, тарельчатая, воронкообразная или даже козырьковая модификация. Качественно выполнить монтаж унитаза своими руками невозможно без минимального набора необходимых инструментов, которые есть в доме у любого хозяина. Если унитаз планируется подсоединять к чугунному раструбу, необходимо подготовить переходную манжету из резины размером х миллиметров.

Канализационное отверстие в обязательном порядке необходимо закрывать с тем, чтобы токсичные горячие газы не распространялись за пределы трубопровода. Фото из. Проще всего производится демонтаж, если старый унитаз был установлен на плиточный пол и закреплен только винтами. Его можно будет снять целиком и вынести. Значительно сложнее выполняется демонтаж унитаза, установленного на тафту, погруженную в бетонную стяжку доску, прибитую к основанию гвоздями.

Финальный аккорд ремонта санузла — установка сантехнических устройств. При желании эту часть работы вполне реально выполнить собственными силами, не обращаясь к сантехникам.

В этом случае сантехнику придется ломать и выносить кусками. Быстро и легко отсоединяется унитаз, подключенный к канализационному выпуску гофрированной трубой. Ее достаточно отсоединить от патрубков. Много сил и терпения потребуется исполнителю, если подключение к канализации было сделано чугунной трубой. Скорее всего нужно будет менять трубу и устанавливать новый пластиковый тройник. При сборке конструкции ключевое внимание стоит уделить правильности установки поплавка, основная задача которого — регулировать напор и объем заполняющей бачок воды.

Для выравнивания положения устанавливаемой конструкции можно демонтировать старую облицовку и залить цементную стяжку толщиной в мм.

Гофротрубы прекрасно гнутся и вытягиваются на всю длину изделия, а эксцентриковые манжеты способны легко компенсировать угол отклонения от соосности состыкуемых труб. При проведении работ под посадочную пяту следует подложить прокладку, идущую в комплектации с оборудованием, или отрез мягкой ткани. Бачок компактного унитаза устанавливается на конструктивно или технологически соединенную с унитазом полку, к которой прикручивается пластиковыми болтами.

Водопроводная вода в смывной бачок может подаваться как снизу, так и сбоку емкости. Принципиальной разницы в работе двух этих вариантов нет. У бокового подключения есть несколько преимуществ: проще определить течь и отрегулировать сливную систему. После подключения шланга от бачка к водопроводной линии его наполняют водой и регулируют арматуру по фактическим показателям.

Вода в емкости не должна достигать сливного отверстия, расположенного в верхней трети бачка. Для возможности перекрытия воды между водопроводом и бачком на случай возникновения непредвиденной или аварийной ситуации устанавливают запорный кран. Производим установку фланца в сливное отверстие, расположенное в полу. Готовим к выполнению работ крепеж, имеющийся в комплектации унитаза.

Менять его на метизы другого размера нельзя. В монтажные отверстия фланца заводим крепежные шурупы стержнями вверх, фланец прикручиваем к полу. Примеряем уплотняющее кольцо к месту расположения и фиксации унитаза. При необходимости корректируем крепеж. Обрабатываем сливное отверстие и нижнюю кромку унитаза силиконовым герметиком, на отверстие надеваем уплотняющее кольцо и ставим прибор на подготовленной место. В бачок ставим сливной клапан, предварительно обработав контактирующую с ним поверхность сливного отверстия силиконом.

В отверстия для шурупов, имеющиеся на днище бачка, заводим крепеж.

На самой чаше есть отверстия. Затем установите новый унитаз как положено, на дюбели. Профессиональные сантехники не признают такой способ установки, не считают его надёжным. Но из-за высокой погрешности не каждый сантехник захочет рисковать.

Ставим бачок на полку, расположенную сзади унитаза. Аккуратно заводим шурупы бачка в отверстия на полке и совмещаем сливные отверстия бачка и унитаза. Проверив положение бачка уложенным на его верхнюю кромку строительным уровнем, фиксируем его путем накручивания гаек на шурупы снизу полки. Главная особенность унитазов с прямым горизонтальным выпускным патрубком — для правильной установки необходима строго фиксированная точка подключения к коммуникациям.

Уязвимым местом устройств с косым выпуском являются точки сочленения изделия с канализационной трубой, которые при неправильном монтаже могут покрываться трещинами. Самым простым вариантом подключения унитаза с косым выпуском является использование гофры, которая обеспечивает идеальную герметичность.

Если с помощью гофры производится не временное, а долгосрочное подключение, то использовать нужно армированный вариант гофрированной трубы. Используя гофру, унитаз с наклонным выпуском можно подключить к сливу, расположенному в полу или в стене.

Если есть возможность сократить расстояние между унитазом и канализационной системой вместо гофры рекомендуют применять герметичную манжету и пластиковый отвод. Если отверстия приходится проделывать в кафельной плитке, чтобы минимизировать повреждение поверхности, сначала вручную медленно просверливают верхний слой, а лишь после этого включают перфоратор с ударным режимом дрели.

Перед установкой нового унитаза старую сантехнику демонтируем, пол под ним зачищаем, ремонтируем и заполняем полусухим цементным раствором. В канализационный выпуск устанавливаем новый пластиковый переходник, к которому будем подсоединять либо гофру, либо жесткое пластиковое колено.

При необходимости меняем в зоне за унитазом трубы подачи холодной воды. Согласно выполненной подводки от унитаза к канализации выставляем сантехнику для примерки, чтобы отметить точки крепления и очертить ножку. В отмеченных во время примерки точках сверлим отверстия в основании. Диаметр отверстий равен диаметру пробок, которые будут загнаны в пол перед фиксацией винтов. Совет : Постарайтесь изначально определить место стоянки унитаза таким образом, чтобы, в конечном счёте, не нарушить симметрию помещения.

Совет : Если в помещении у вас постелена кафельная плитка, то сперва просверлите верхний кафельный слой, не применяя перфоратор, а затем воспользуйтесь ударным режимом дрели. Совет : В том случае, если у вас отсутствует прокладка, воспользуйтесь специальным герметиком из силикона гелеобразного типа.

Он эффективно препятствует ржавчине и проникновению пыли и загрязняющих веществ в отверстия. Совет : Применяйте исключительно уплотнительные шайбы, оптимальные для крепления между бачком и самим санузлом, а также бачком и болтиками. Совет : Желательно не применять в процедуре уплотнения обмотку, поскольку она нередко становится причиной течи.

Это всё! Самостоятельный монтаж санузла подошёл к концу. Однако не следует сразу же использовать его по назначению: необходимо дать силикону застыть. Делает он это в течение 6 часов. Кстати, не жалейте герметик!

Особенности сливного механизма

Его в монтажном деле много не бывает. Но обязательно проследите, чтобы силикон не оказался внутри трубы. Примечание: Для самостоятельной установки санузла и его бачка вам не понадобятся профессиональные инструменты. Достаточно запастись набором ключей гаечного и разводного типа.

Этому пункту следует уделить особое внимание. Схема подключения санузла к общей канализационной системе предполагает традиционное использование эксцентриковых, либо более распространённых — гофрированных манжетов, отводов из пластика и фановых трубок.

В последнем случае унитаз принимает более эстетичный вид, поскольку в общих чертах сочетание фановой трубы и санузла визуально воспринимается как цельное сантехническое изделие. При этом если вы намереваетесь использовать в процедуре монтажа фановое соединение, необходимо знать её специфику:. Гофры для унитаза отлично гнутся и вытягиваются во всю длину, при этом эксцентриковые соединения можно разворачивать в отношении к их оси.

Последнее успешно компенсирует угол отклонения от соосности соединительных труб. Совет : Если соединение будет производиться в труднодоступном месте, лучше всего использовать гофрированные манжеты. Рассмотрим основные три вида подключения санузла более подробно. Возможно, некоторые из перечисленных ниже нюансов заставят вас по-иному взглянуть на выбранную модель унитаза. Типы подключения к канализации.

Подобная модель особенно популярна в странах Европы.

Установка унитаза на тафту

Такой унитаз представляет собой устройство, в котором сифон, находящийся в чаше, и выпускной патрубок направляются при монтаже вниз. Эта универсальная конструкция позволяет установить санузел под любым углом к стенке. Монтаж унитаза с вертикальным выпуском. Наиболее распространён в России. Выпуск такого унитаза неизменно направлен назад. Выпускной патрубок в данной конструкции присоединяется к трубе канализации посредством специфичной манжеты. Установка унитаза с горизонтальным выпуском.

Обратите внимание в процедуре монтажа на крепление санузла к полу.

Арматура для сливного бачка

Запорная арматура сейчас есть наиболее действенным средством профилактики самых распространенных неприятностей со сливом.

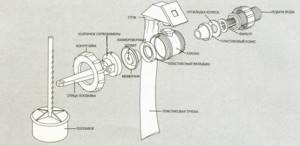

Механизм сливного бачка является комплексом следующих подробностей:

• Сливной механизм, имеющий угловой наклон (в некоторых моделях расположен снизу).
• Переливная трубка, расположенная мало сбоку.
• Механизм, наполняющий бачок новой порцией воды.
• Механизм, включающий функцию слива.

Совет! Верное и бесперебойное функционирование сливного бачка сильно зависит от того, как настроить арматуру унитаза. Это делается сразу после установки сантехнического изделия в санузел. Либо, если не было сделано сходу при установке – на протяжении очередного ремонта.

Монтаж арматуры своими руками

Любой вид запорной арматуры для водоснабжения может быть установлен тремя способами:

• методом сварки;
• на фланцы;
• при помощи резьбы.

Монтаж арматуры методом сварки

Приварные элементы арматуры в частных водопроводных системах в настоящее время используются крайне редко, так как для установки такого устройства необходимо сварочный аппарат и навыки работы с ним.

Устройство, устанавливаемое при помощи сварочного аппарата

Однако метод сварки до сих пор применяется при монтаже промышленных трубопроводов. Как установить арматуру методом сварки:

1. в месте установки крана, вентиля или задвижки вырезается участок труб;
2. края зачищаются и шлифуются;
3. арматура устанавливается на подготовленный участок и фиксируется сварочным аппаратом;
4. сварочные швы защищаются и покрываются слоем краски или грунтовки.

Арматура, зафиксированная при помощи сварочного аппарата

Сварочный шов нельзя разъединить для ремонта арматуры, то есть в случае поломки придется вырезать установленное ранее устройство. Однако сварочный шов является наиболее прочным и герметичным.

Монтаж при помощи резьбового соединения

Резьбовое соединение является разъемным, то есть при поломке арматуры ее можно будет заменить в кратчайшие сроки без каких-либо проблем.

Для обустройства резьбового соединения потребуются:

• болгарка для обрезки труб;
• инструменты для нарезания резьбы;
• гаечный ключ.

Резьбовая запорная арматура системы водоснабжения устанавливается по следующей схеме:

1. вырезается участок трубопровода. Концы труб обрабатываются;
2. нарезается резьба;

Нарезка резьбы для установки запорной арматуры

1. резьба на арматуре герметизируется при помощи любого материала, например, ФУМ-ленты или льняной нити;

Уплотнение резьбы на арматуре для повышения герметичности соединения

1. устройство фиксируется;
2. проверяется герметичность полученных соединений.

Как правильно нарезать резьбу и установить запорную арматуру можно посмотреть на видео.

Установка арматуры на фланцы

Фланцевое соединение также является разъемным, однако преимущественно используется на промышленных водопроводных системах.

Обустроить фланцевое соединение самостоятельно на бытовом водопроводе достаточно сложно, так как необходимо изначально приварить особые кольца, на которые будет фиксироваться арматура. Если такие кольца были установлены ранее, то установить фланцевую арматуру можно по следующей схеме:

1. между кольцом на трубе и фланцем, расположенным на устанавливаемом устройстве располагается уплотнительная прокладка, повышающая уровень герметичности соединения;
2. устройство фиксируется при помощи крепежных болтов, которые прилагаются к арматуре при покупке.

Монтаж арматуры при помощи фланцевого соединения

Зная функциональные особенности отдельных видов запорной арматуры и правила ее монтажа, подобрать наиболее подходящее устройство и установить его на водопроводную систему можно своими руками.

Установка арматуры

Арматура предотвратит протекание воды из сливного бачка и будет регулировать смыв – или полный, или частичный.

Конструктивно механизмы слива воды смогут существенно различаться в зависимости от производителя. Исходя из этого при приобретении арматуры нужно шепетильно осмотреть механизм. Это окажет помощь:

• осознать, как он функционирует,
• выяснить его наиболее не сильный места – на случай, в случае если в будущем потребуется замена арматуры сливного бачка,
• распознать недостатки подробностей, каковые смогут вывести целый сливной механизм из строя уже в скором будущем.

Совет! Арматура сливного бачка выглядит как сложный механизм, и одновременно с этим установить его самостоятельно, не прибегая к услугам сантехника, в полной мере вероятно.

В случае если арматура устанавливается перед монтажом унитаза, для этого требуется:

1. Поместить сверху сливного механизма резиновую прокладку.
2. Установить арматуру сливного бачка в бачок и бережно, но не перетягивая, прикрепить его идущей в наборе гайкой, в основном пластмассовой.
3. Крепежные болты необходимо оснастить резиновыми прокладками и с их помощью прикрепить механизм.

По окончании установки арматуры бачок необходимо установить на унитаз, к сливному бачку подвести воду и совершить тестовый слив.

Настройка высоты арматуры проводится следующим образом:

1. Сперва необходимо отсоединить тягу, помещенную на трубу перелива.
2. Фиксатор механизма слива высвободить, дабы «стакан» арматуры имел возможность вольно перемещаться по вертикали.
3. Шепетильно отрегулировать положение арматуры сливного бачка до нужного уровня. До верхнего уровня бачка (без крышки) не должно быть больше 4–5 см.
4. Зафиксировать ее состояние и подвести тягу обратно так, дабы переливная трубка была над водой хотя бы на 1–2 см.
5. В случае если сливной механизм имеет функцию слива половины бачка, то нужно будет отрегулировать и его посредством поплавка малого смыва.

Арматуры для сливного бачка с нижней подводкой воды. Инструкция по монтажу и эксплуатации

Соответствует требованиям ТУ 4953-001-02903999-2014 АБ 69.57.55.3

Назначение изделия

Арматура для смывного бачка предназначена для наполнения смывного бачка ( в народе сливной бачок) водой и подачи ее на смыв в унитаз.

Меры безопасности

Материалы, используемые для изготовления арматуры, в условиях эксплуатации не выделяют в окружающую среду вредных веществ и не оказывают вредного воздействия на организм человека при непосредственном контакте. Работа с арматурой не требует особых мер предосторожности.

Технические характеристики

• Диапазон рабочих давлений, Мпа 0,05 — 1
• Время заполнения бачка в объеме 6,0 л, не более, 2,5 мин
• Стабильность уровня: изменение уровня воды при изменении давления на 0,1 МПа, не более, мм 5,0
• Диаметр отверстия в крышке бачка, 38…44 мм
• Установленный ресурс не менее, 150,0 тыс.циклов
• Присоединительный размер G1/2-B
• Масса изделия, не более, 0,62 кг

Комплектность

В комплект арматуры входит:

Клапан впуска Клапан выпуска

Хранение и уход за изделием

Арматуру следует хранить в упакованном виде в сухих закрытых помещениях на расстоянии но менее 0,6 м от отопительных приборов.

Не допускается использование моющих средств, в состав которых входят абразивные, кислотно — щелочесодержащиё вещества, органические растворители.

Гарантия изготовителя

Гарантийный срок эксплуатации арматуры — пять лет со дня ввода в эксплуатацию, но не более шести лет со дня выпуска Срок службы арматуры — 6 лет.

Гарантия на изделие не распространяется в случае:

• его механических повреждений;
• установки с нарушением требований данной инструкции;
• неправильного обслуживания в процессе эксплуатации:
• несоответствия воды техническим требованиям ГОСТ 2761-84.

Рекомендации изготовителя

Для повышения надежности и долговечности арматуры рекомендуется дополнительно устанавливать фильтр в водопроводной сети.

Монтаж арматуры

Арматура поставляется в собранном виде, укомплектованная и настроенная под определенный тип бачка

1. Порядок установки арматуры в бачок



После установки арматуры не допускайте касания подвижных частей клапанов друг об друга и стенок бачка.

При подсоединении водопроводного шланга к клапану впуска придерживайте клапан от поворота.

1. Установка бачка

Во избежание течи из-под прокладки, крепежные гайки-барашки затягивайте равномерно с двух сторон.

1. Установка крышки бачка и кнопочного узла

Проверьте, чтобы между крышкой бачка и кнопочным узлом, вставленным до упора в резьбу клапана выпуска (не ввинчивая) был зазор 3 – 19мм.

Для надежного центрирования витков резьбы перед ввинчиванием сделать 1 – 2 оборота против часовой стрелки до характерного щелчка, который покажет, что резьба «села» на свое место.

Регулировка арматуры

1. Если расстояние между крышкой бачка и кнопочным узлом выходит за пределы 3…19 мм, необходимо отрегулировать клапан выпуска по высоте (см. рис.2 и таблицу настройки высоты арматуры), Отсоедините тягу 23 от корпуса перелива 12. Отожмите фиксаторы стакана 10 и перемещением стойки 6 вверх-вниз добейтесь зазора 3…19 мм.

Присоедините тягу к корпусу перелива.

1. Для регулировки уровня воды в бачке отсоедините тягу 2 (см. рис.1), переместите поплавок вверх или вниз, и вновь присоедините к нему тягу. Минимальное расстояние между уровнем воды и верхней кромкой бачка 45 мм.

1. После регулировки уровня воды в бачке отрегулируйте трубу перелива 7 (см. рис.2). Для этого отверните крышку байонетную 9 и переместите трубу перелива в положение, при котором риска на трубе соответствует уровню воды в бачке. Затяните байонетную крышку.

* Для арматуры с удлиненной стойкой ** при настройке на данное деление удалите трубу перелива 7

Таблица настройки высоты арматуры

Возможные неисправности и способы их устранения

ПРИМЕЧАНИЕ: Из-за наличия в воде различных примесей со временем возможно ухудшение работы клапана выпуска, вследствие выпадения на его деталях осадка. В этом случае необходимо отсоединить клапан от седла, промыть его и установить на место.

Рисунки клапанов

Клапан впуска (нижняя подводка) | Рис. 1

Клапан выпуска | Рис. 2

Замена

В некоторых случаях выходит из строя уже установленный механизм слива. Довольно часто неприятности появляются из-за деформации некоторых некачественных подробностей арматуры, в особенности в случае если был установлен недорогой вариант. Громадное влияние оказывает кроме этого вода: ее излишняя жесткость может очень плохо оказать влияние на состояние арматуры. Не выручают кроме того иностранные механизмы. Они вычислены на другой состав воды и довольно часто ломаются от лишних примесей в поступающей воде.

Совет! Для замены арматуры сливного бачка необходимо отключить подачу воды в сливной бачок, снять крышку и пристально осмотреть сам механизм. Во многих случаях поломку возможно устранить посредством замены одной подробности.

Как выглядит неисправность механизма слива:

1. Постоянное протекание воды в унитаз.
2. Постоянное протекание воды в бачок.

Первый случай обусловлен трансформацией положения поплавка, регулирующего уровень воды. Для устранения неприятности нужно подкорректировать положение поплавка. В случае если проделанные манипуляции не помогли, необходимо поменять поплавок – в полной мере быть может, что он имеет недостаток, каковые разрешает ему пропускать воду и передавать сливному механизму неверные информацию об уровне воды.

Второй случай показывает, что вышла из строя мембрана, находящаяся в сифоне сливного механизма. Нужно заменить ее на новую подробность.

Но в случае если механизм слива установлен достаточно давно, все его подробности износились так, что установка новых не окажет помощь. Значит, необходимо поменять механизм слива полностью.

При приобретении новой арматуры для сливного бачка необходимо убедиться в том, что все ее подробности не имеют каких-либо повреждений, механизм действует исправно. Возможно купить еще один набор в качестве страховки.

Требования к запорной арматуре

Запорные устройства по распространенности составляют около 80% трубопроводной арматуры. Основное их назначение – полное перекрытие потока среды, однако, они могут выполнять защитную, распределительную и другие дополнительные функции. В зависимости от сферы использования устройств и природы передаваемой жидкости или газа, к запорной арматуре предъявляются особые требования, особенно, это касается химически агрессивных, а также пожаро- и взрывоопасных сред. Однако, чаще всего трубопроводную арматуру данного назначения применяют для обустройства систем тепло- и водоснабжения.

Общие требования

• Класс герметичности запорной арматуры должен сохраняться по истечении не менее 2500 циклов.
• Длительность эксплуатации – от 50 лет.
• Привод механизма должен осуществляться при максимальном усилии не более 250 Н/м.
• Герметичность приводов и соединительных патрубков.
• Соответствие присоединительных размеров диаметру труб, резьбы или фланцевых соединений.
• Надежность эксплуатации запорной арматуры сетей тепло- и водоснабжения при температуре от -10 до + 80 °С при подземном размещении, от -40 до +60 °С – при наземном.
• Наличие графических обозначений граничных положений и направления перемещения.

Гидравлическое сопротивление

Одним из предъявляемых требований к запорной арматуре является экономичность, которая достигается за счет сведения к минимуму гидравлического сопротивления устройств, и, соответственно, экономии электрической энергии насосами, передающими рабочую среду

Гидравлические потери, в большей степени, имеют место в радиальном направлении сетей, поэтому особое внимание уделяется сопротивлению арматуры секций

Герметичность арматуры

Уровень герметичности запорных устройств определяется классом герметичности перекрытия потока. Если условный диаметр составляет 1000 мм допускаются следующие объемы протечки: для классов В, С и D – 18, 180 и 1800 см 3 /мин соответственно. Класс А подразумевает плотное прилегание деталей и отсутствие протечки.

К запорной арматуре системы водо- и теплоснабжения предъявляется следующее требование: отсутствие пропусков на таких элементах, как воздушники и спускники (класс А), минимальные протечки в секционных сетях и ответвлениях (класс В).

Сливной бачок — установка, настройка и ремонт своими руками

Ножки подобного типа унитаза, как правило, оборудованы специфичными отверстиями, предназначенными для фиксирования сантехники именно к напольной поверхности. Совет: Начинать подсоединение санузла с прямым выпуском следует во время его монтажа.

В качестве крепежа используются дюбели и стандартные шурупы. Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места.
