Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным клапанами), которую ставят в сливной бачок. Далее и поговорим о том, как самостоятельно, своими руками устанавливать ее, менять, регулировать и ремонтировать.

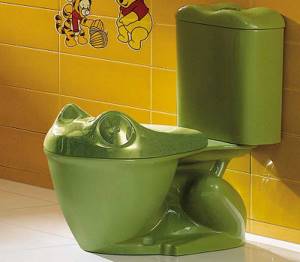

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей
Внутреннее устройство
Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.
Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.
Устройство сливного бачка старой конструкции
Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.
При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.
Устройство поплавкового механизма в унитазном бачке
Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.
Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.
Современные модели с рычажным сливом
Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).
Устройство сливного бачка с подачей воды снизу
Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.
Наглядно работу сливного бачка такой системы можете увидеть в видео.
С кнопкой
Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.
Устройство бачка с кнопочным сливом
Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).
Импортная арматура для сливного бачка
Такие системы есть разные:
- с одной кнопкой вода сливается пока кнопка нажата;
- слив начинается при нажатии, прекращается при повторном нажатии;
Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.
Как снять бачок унитаза
В зависимости от модели, может отличаться способ крепления бачка. Например, емкость может быть закреплена отдельно от унитаза, к стене.
Но чаще всего бачок прикрепляется сверху к унитазу двумя или тремя шпильками, болтами, диаметр которых 5-7 мм. На унитазе сверху имеется специальная полочка, на которую установлена емкость с водой.
Чтобы провести демонтаж старого накопителя, действует по следующей схеме:
- перекрывают подачу воды к сантехническому прибору;
- откручивают шланг, по которому подается вода к емкости;
- освобождают бачок от воды посредством нажатия кнопки;
- откручивают головка кнопки, после чего снимают крышку накопителя;
- оставшуюся воду удаляют обычной губкой;
- выкручивают гайки, находящиеся под полочкой унитаза, эти гайки
- накручены на болты или шпильки, именно они и держат емкость для воды.
После выполнения всех этих действий накопительная емкость аккуратно приподнимается и отделяется от унитаза.
В некоторых случаях резиновая прокладка сильно прилипает, поэтому требуется приложить определенные усилия, чтобы демонтировать ее.
Монтаж и замена арматуры сливного бачка
Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.
Как снять крышку с бачка
Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.
Как снять крышку с бачка с кнопкой
Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.
После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.
Демонтаж бачка
Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).
При нижнем расположении подвода воды он находится рядом с крепежными шпильками
Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.
Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.
Сливной бачок снимаем с чаши
Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.
Откручиваем гайку, удерживающую сливной механизм
Теперь механизм слива воды легко вынимается.
Так выглядит арматура сливного бачка после нескольких лет работы
Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).
Гайка крепления механизма подачи воды
Это сняли устройство подачи воды в бачок
После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.
Монтаж арматуры сливного бачка
Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.
На резьбу надеваем прокладку из резины
Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.
Устанавливаем и закручиваем гайку
Герметизация
Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.
Укладываем уплотнительное кольцо
Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.
Затягиваем крепление
Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.
Ставим выпускной клапан
В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.
Закручиваем гайку крепления впускного клапана
Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).
Подсоединяем воду к бачку для унитаза
Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.
Общие сведения. Разновидности сливной емкости
Выделяют следующие разновидности бачка для слива. Сливные модели различаются типом монтажа с чашей унитаза и требованиями монтажных работ.
Виды сливов:
- 1.Слив вида компакт. Бачок продается в комплекте, прикрепляется болтами к полочке чаши унитаза, после завершения монтажных работ образует единое сантехническое устройство. Сборка данного вида считается самой простой, является экономным вариантом.
- 2.Автономный, навесной вид бачка. Емкость крепится к стенке над чашей, соединяется унитаз с бачком при помощи сливной трубы, выведенной из бачка. Смыв осуществляется не нажатием кнопки, а с помощью веревки либо рычажка.
- 3.Встроенный вид сливного бака. Эта разновидность бачка придумана специально для унитазов, которые имеют подвесную чашу. Унитаз вмонтирован в стенку туалета, сливной резервуар расположен за ним на каркасе, который устанавливается за фальш-стеной, кнопка смыва выведена наружу. Данная сантехника снабжена дозированным спуском.
Регулировка и ремонт
При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.
Регулировка уровня воды
Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:
- Отключаем подачу воды, сливаем воду.
- Откручиваем кнопку.
- Снимаем крышку.
Где находится регулировочный винт
- На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
- Устанавливаем крышку и кнопку на место.
Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.
При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.
Изгибая рычаг поплавка меняем уровень воды в сливном бачке
Течет бачок унитаза
Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.
- Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо: отключить воду, спустить ее,
- снять спускной механизм, открутив снизу пластиковую гайку;
- вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
- установить на место, все подключить и проверить работу.
- Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.
Куда класть утяжелитель
Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.
Принцип работы арматуры унитаза
Вся запорная арматура работает по следующему принципу.
Как только открывается сливной клапан после нажатия кнопки или подъема головки рычага, вода уходит из бачка и поплавок в нем опускается.
В свою очередь поплавковая колба связана через рычаг или тягу с запорным механизмом, проходной канал которого перекрывается эластичным резиновым клапаном.
В результате опускания поплавка клапан сдвигается, открывая канал, и вода начинает поступать в бачок. Как только водный уровень достигнет определенной отметки, постоянно перемещающийся до этого клапан окончательно закрывает проходной канал и доступ воды в бачок прекращается.
Бачок встроенного типа: особенности установки
Это сантехническое оборудование отличается от других тем, что имеет специальную каркасную раму, именно на нее монтируется унитаз и бачок. После того, как инсталляция будет установлена, она закрывается обшивкой, например, гипсокартоном, кафелем или пластиковыми, деревянными панелями.
Встроенный бачок монтируется по следующей схеме:
- определяется, на какой высоте будет закрепляться каркасная рама по отношению к системе канализации, водопроводу, полу и стене. В последующем раму закрепляют либо на деревянные бруски, либо крепят прямо к стене строго по уровню;
- на поверхности пола и стены делают разметку и отмечают точки, где будут находиться элементы крепежей;
- с помощью ударной дрели или перфоратора просверливают отверстия по намеченным точкам. Глубина отверстий и их диаметр должен соответствовать размерам дюбелей, которые будут вставляться в эти отверстия;
- каркасная рама надежно закрепляется как к полу, так и к стене при помощи анкерных болтов. Крепежные элементы должны надежно закреплять металлический каркас, чтобы он не смещался при нагрузках;
- на установленную каркасную раму монтируют элементы сантехнического оборудования – канализационный сифон, унитаз, бачок;
- унитаз герметично подключается к канализационной системе, а накопитель к водопроводу;
- каркасная рама прячется под каким-либо отделочным материалом; для удобства выполнения отделки, унитаз должен быть демонтирован. В конце вставляется кнопка слива и фиксируется унитаз на раме.
Это общая схема установки встроенного бачка. В зависимости от выбранной модели унитаза, может изменяться схема монтажа, поэтому важно изучить инструкцию по установке и неукоснительно ее придерживаться во время монтажных работ.
