Что такое регистры стальных сварных труб

Особенности регистровых теплообменников

Для подачи тепла в жилых и общественных помещениях устанавливают регистры отопления из гладких труб. Это приборы, которые предназначены для повышения степени эффективности обмена тепла между внешней средой и теплоносителем.

Строение секционного обогревателя

Регистры состоят из нескольких гладкостенных стальных труб, соединенных специальными патрубками меньшего диаметра. По своей форме они напоминают зигзаг или «заборчик». В связи с этим различают секционные, змеевиковые, регистры из гладких труб с колонками, регистры с ТЭНами.

Из каких материалов делают регистры?

В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:

стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м х0 С);
алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м х0 С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м х0 С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м х0 С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.

Регистры отопления стальные
Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.

Особенности теплообменников

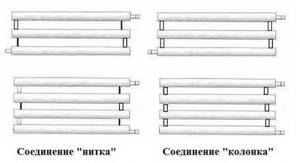

Секционные регистры

Такие приборы состоят из одной или сразу нескольких труб, которые закрыты заглушками. Через патрубок горячая вода поступает в верхнюю трубу, после чего перетекает в следующую, расположенную на уровень ниже. По такому принципу вода распределяется по всем частям прибора.

Переход из одной секции в другую делается как можно ближе к краю, чтобы обеспечить достаточное поступление рабочей среды и высокую отдачу тепла.

Изготавливают такой теплообменник из стальных труб с диаметром от 25 до 400 мм. Широко используют регистры из гладких труб с диаметром 76 мм, 89 мм, 108 мм, 159 мм. Патрубки для входа и выхода делают резьбовыми, фланцевыми или же приваренными. Заглушки – плоскими или эллиптическими. В комплект к такому прибору входит штуцер с резьбой, к которому присоединяется воздухоотводчик. Теплообменник может выдержать рабочее давление в 10 кгс/см 2 или в 1Мпа.

Змеевиковые теплообменники

Такой тип теплообменника изготавливается из одной цельной трубы. Гладкотрубные регистры s-образной формы эффективны по своей теплоотдаче, поскольку тепло отдает вся поверхность трубы.

Змеевиковая форма обогревателя

Еще одно преимущество – подобная конфигурация не предусматривает наличия участков сужения труб. Эта особенность предотвращает повышение гидравлического сопротивления.

Традиционно регистры для отопления изготавливаются из гладкостенной стали, чаще углеродистой, хотя встречаются и самодельные чугунные модели, трубы из нержавейки или низколегированной стали.

Трубы для регистровых теплообменников

Компактность и высокая эффективность регистров позволяет широко использовать их в строительстве жилых, офисных помещений и тех объектов, которые характеризуются повышенными санитарными и пожарными нормами.

Регистры с нагревателем

Приборы с ТЭНом устанавливают в тех помещениях, где есть проблемы с прокладкой коммуникационных магистралей.

Мощность нагревательного элемента колеблется в пределах от 1.6 до 6 кВт при напряжении в 220 В. В рабочем состоянии ТЭН поддерживает температуру поверхности регистра в пределах 80˚С.

Для повышения эффективности теплообменных процессов прибор комплектуют циркуляционным насосом.

Работая как элемент центральной отопительной системы, нагреватель реагирует на понижение и повышение температуры. В соответствии с этим он либо компенсирует потери тепла, либо наоборот отключается.

У таких теплообменников много преимуществ:

пожаробезопасность;
легкодоступность во время чистки;
большая площадь теплоотдачи;
экономность;
многофункциональность.

Достоинства и недостатки

Преимущества регистров из гладких труб:

Простая конструкция позволяет изготовить нагревательные приборы самостоятельно из доступных материалов (из круглых или профильных труб) и сэкономить немалую сумму семейного бюджета.
Простая форма стальных изделий способствует меньшему отложению солей на стенках и меньшему заиливанию по сравнению с радиаторами; это урежает частоту промывки нагревательного прибора.
Большое сечение и простая форма обеспечивают небольшое гидравлическое сопротивление и возможность снижения рабочего давления в системе (а также возможность использования в открытой системе отопления с естественной циркуляцией, в том числе и с угольными котлами).
Трубчатые нагревательные приборы имеют большую протяженность, большая часть тепла передается в помещение излучением — это создает комфортную тепловую зону с равномерным нагревом внизу по всей площади помещения. У радиаторов и конвекторов большая часть тепла передается путем конвекции и поднимается к потолку — а люди находятся в нижней части помещения.
Большой срок службы: стальные конструкции — не менее 25 лет, чугун и алюминий — лет сорок, медь потенциально может прослужить до 100 лет.
Гладкая поверхность легко моется и окрашивается — это облегчает эксплуатацию приборов. Гладкая, доступная для мойки поверхность приборов позволяет использовать их в помещениях с особыми санитарными требованиями или в запыленных производственных цехах.

Недостатки регистров из гладких труб:

Большое количество воды делает систему инерционной, усложняет регуляцию температуры, требует использования мощных насосов.
Небольшая теплоотдающая поверхность на единицу длины прибора требует применения приборов больших габаритов — это приводит к увеличению количества металла и воды в системе, увеличению веса конструкций и инерционности системы.
Традиционные бюджетные модели некрасивы, необходимы декоративные экраны, а они заметно снижают КПД всей системы.
Эксклюзивные красивые дизайнерские модели регистров имеют высокие цены, найти фирму, которая их изготовит, также непросто.

Изготовление отопительных регистров

Предварительные расчеты

Чтобы сделать теплообменник своими руками, нужно выполнить расчет регистра из гладких труб.

За основу расчетов берут следующую формулу:

Q = Пи х dн х l х k х (tг — to)х(1 — ηиз),

dн – наружный диаметр трубопровода (в метрах);

I – длина секции (в метрах);

k – коэффициент (равен11.63 Вт/м²*°С);

to – температура в помещении, предназначенном для установки прибора;

tr – температура рабочей среды в трубопроводе;

ηиз – коэффициент сохранения тепла изоляцией (если прибор не изолирован, данный коэффициент приравнивается нулю, если изоляция существует, ηиз = 0,6÷0,8).

Полученный результат покажет тепловую мощность для регистров из гладких труб, которая применяется к одной горизонтальной трубе. Если в приборе несколько рядов, на каждый дополнительный ряд используют понижающий коэффициент 0.9.

Если у вас возникают трудности с тем, как рассчитать регистр из гладких труб, найдите онлайн-калькуляторы. Как показала практика, такой способ решения проблемы не всегда точен, поэтому рекомендуют полученный результат перепроверять формулой и только после этого приступать к изготовлению прибора.

Монтаж регистров осуществляется по стандартам ГОСТ. Для фиксации понадобится сварочный аппарат, поскольку крепление должно выдержать вес рабочей среды и вес самого теплообменника.

Характеристики

Принцип работы регистров из гладких труб

Регистры из гладких труб имеют следующие технические характеристики:

не требуют применения высокопрофессионального оборудования (используют угловую шлифмашину, электросварку);
отапливают большие помещения, имея при этом всего лишь регистр из 2-х или 4-х гладких труб;
изготавливаются из доступного материала (нержавейка, сталь, чугун);
доступны для различных рабочих сред (работают не только на воде, но и на пару, масле и других жидкостях);
многовариантны по своей форме, использованию фурнитур, материалов покрытия, заглушек;
в изготовлении возможно использование чертежей повторного применения;
доступны по своей ценовой политике.

Разновидности регистров

Проблема замены радиаторов системы отопления возникает перед многими владельцами квартир и частных домов. Хочется соблюсти дизайн помещения, сэкономить средства, обеспечить тепло и комфорт. Для достижения этих целей следует выбирать надежные, безопасные и долговечные радиаторы. Вопрос стоимости тоже нельзя отбросить в сторону.

Системы отопления, в том числе радиаторы и регистры, бывают отечественные и импортные, стационарные и переносные. Они могут быть изготовлены из разных материалов. Регистры бывают алюминиевые, чугунные, биметаллические. Все они имеют свои достоинства, но и недостатков тоже хватает у каждого.

Биметаллические радиаторы изготавливаются из 2-х разных металлов. Внутри находятся медные или стальные трубы. Снаружи они закрыты алюминиевым корпусом, поэтому и похожи на алюминиевые. Их легко перепутать. Со стороны все это смотрится единой монолитной конструкцией. Плюс — высокая теплопередача. Алюминиевые покрытия могут быть с разнообразными орнаментами. Минус — высокая цена.

Алюминиевые радиаторы очень похожи внешне на биметаллические. Стоят они дешевле, но не предназначены для установки в системе центрального отопления. Их предназначение — обогрев частного дома. Причина: алюминий имеет непосредственный вредоносный для него контакт с химическими включениями в воде центрального отопления. Алюминиевые радиаторы снаружи могут украшаться литыми изящными узорами. Плюсы: цена несколько ниже биметаллических и чугунных радиаторов. Недостатки: предрасположенность к коррозии, некоторые ограничения в применении.
Панельные радиаторы — сравнительно новые отопительные приборы. Очень популярны в США, в ряде европейских стран. Отличаются большой площадью теплопередачи, высокой степенью надежности.

Видео: отопление из стальных гладких труб

Понравилась статья? Поделитесь ей:

Ижорский трубный завод (ИТЗ)
Королевский трубный завод (КТЗ)
Челябинский завод изоляции труб (ЧЗИТ)
Кстовский трубный завод
Энгельсский трубный завод (ЭТЗ)

Выполняем расчеты на прогиб трубы самостоятельно
Особенности врезки в газовые трубы
Борьба с конденсатом из вытяжных труб
Способы устранения течи труб под давлением
Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Регистры отопления: изготовление, применение, характеристики

Регистр отопления – это составная часть системы отопления, прибор, состоящий из нескольких параллельно расположенных горизонтальных гладких труб. Данная разновидность отопительных приборов не завоевала особой популярности среди частных домовладельцев и этому есть объективные причины. Система отопления на основе регистров обладает большим объемом теплоносителя, для нагрева которого требуется потратить гораздо больше энергии, чем в случае с обычными радиаторами.

Мобильный отопительный регистр с встроенным ТЭНом позволяет в случае аварийной ситуации за короткое время переместить прибор на другое место.

Особенности выполнения монтажа

Ничего особо сложного в установке регистра отопления нет. Затруднения возможны только при его сварке из отдельных труб. Если большого опыта выполнения сварочных работ не имеется, то лучше сначала попрактиковаться. При покупке готового прибора заводского изготовления проблем с монтажом вовсе не должно возникнуть.

Навешивание на стены трубного регистра производится с помощью мощных кронштейнов (крюков). Если он ставится на пол, то хватит и железных ножек. Важно помнить, что рассматриваемый обогреватель из стали весит достаточно много. Плюс еще добавляется вес воды внутри, поэтому крепления и подставки должны быть сверхнадежными.

Торцы трубы-секции закрываются специальными сферическими заглушками или завариваются с применением небольших стальных кругляшей, вырезанных из листового железа. Штуцеры с наружной резьбой для установки крана отвода воздуха и подключения к отопительной системе врезаются непосредственно в стенки трубы либо в торцевую пластину.

Поверхность созданной из стали батареи стоит покрыть термостойкой краской. Благодаря ей прибор не только станет внешне более эстетичным, но и приобретет дополнительную антикоррозионную защиту.

Подробную инструкцию по созданию регистров отопления своими руками можно прочесть в этом материале.

Область применения

В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.

Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями. регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.

Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.

Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.

Регистры наиболее подходят для отопления производственных помещений.

Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).

Примечание! По причине большого объема теплоносителя, для нагрева которого требуется потратить множество топлива, использование регистров отопления могут себе позволить только предприятия, но никак не владельцы частных домов, для которых важна экономичность отопительной системы.

Виды регистров для отопительных систем

Устройства разделяют по двум категориям. От первой зависят технические характеристики системы в целом. От второй — циркуляция теплоносителя по трубопроводу.

По материалу: стальные, железные, алюминиевые и чугунные трубы

Выделяют четыре вида, хотя в изготовлении можно использовать множество других веществ и их сплавов.

Сталь

Используется чаще прочих металлов.

Это обусловлено несколькими факторами:

дешевизной;
лёгкостью обработки;
широкой распространённостью;
большим разнообразием форм.

Для создания применяют технологию сварки.

Важно! Иногда встречаются регистры из оцинкованной или нержавеющей стали. Следует учитывать, что оба варианта дороги, а первый ещё и сложен в обработке

Гладкие

Данную характеристику имеют железные трубы с высоким содержанием углерода. Говоря проще, основой служит сталь. Для получения ровной поверхности используют электрическую сварку. Они держат гораздо большее давление, чем обычные, при этом симпатичнее и немногим дороже. Подобные регистры описаны в ГОСТ 10704-91.

Алюминий

Встречается довольно редко, поскольку для сварки требуется специальное оборудование, которое нелегко найти. Это их единственный минус: материал дешёв, хорошо проводит тепло, почти не теряя последнего.

Некоторые регистры делают из сплава стали с алюминием. Биметаллические устройства сложно получить, но они обладают лучшими, в сравнении с аналогами, характеристиками.

Чугун

Почти не используют, поскольку регистры получаются громоздкими и тяжёлыми. Создавать специально для них стойки — не целесообразно. Кроме того, металл хрупок и способен расколоться или дать трещину от удара. Соответственно, нужно приобрести защитные кожухи, которые снизят теплопроводность. Их сложно установить хотя они надёжны, а эксплуатация не зависит от химического состава труб.

Почти идентичное описание можно дать меди. Следует отметить, что она гораздо дороже, но в 3—5 раз лучше передаёт температуру в комнату. Соответственно, требуется обвязка небольшого размера. Среди недостатков:

хрупкость;
плохая совместимость с другими металлами;
высокие требования к теплоносителю;
обязательное заземление.

Материал следует выбирать по личным предпочтениям, но также важно провести расчёты. Они помогут заранее посчитать необходимые габариты установки с каждым типом металла

По форме исполнения: секционные, змеевиковые

Секционные регистры делают из участков труб большого диаметра. Их соединяют патрубками для допуска воды. Последние выполняют из того же металла, а их размер должен соответствовать подводящей обвязке.

Устройства рекомендуется устанавливать вместе с циркуляционным насосом, поскольку в них создаётся избыток гидравлического сопротивления.

Создание секционных устройств несложно. Болгаркой вырезают несколько регистров, соединения между ними. Систему собирают одним из двух способов. В сплошной переходы осуществляют с каждого края, а в ступенчатой — чередуя. В последнем случае у параллельных сторон размещают стойки в виде металлических пластин.

Змеевиковые делают из единого участка трубы. Её изгибают, что делает процесс создания затруднительным. Это касается самостоятельной работы: на производстве подобные устройства нередки. Для ускорения работы крайние стороны, около поворотов, соединяют между собой.

Для безопасности между изгибами устанавливают небольшие пластины, которые поддерживают верхние части.

Секционные незначительно лучше для циркуляции, при этом гораздо проще изготовляются. Змеевиковые выглядят немного эстетичнее и хорошо сочетаются с трубчатым электрическим нагревателем.

Преимущества

Большая длина приборов (до 6 м) позволяет равномерно и в кратчайшие сроки нагреть всю площадь помещения.
Высокие гидравлические характеристики.
Относительно низкая цена. Стоимость мобильного 3-ех трубного прибора (рассчитанного на отопление помещения площадью до 200 м²) со стальными трубами диаметром 108 мм, с толщиной стенки 3,8 мм и длиной 3 м, с встроенным ТЭНом мощностью 2,5 кВт составляет около 13 000 руб.
Простота эксплуатации. Приборы легко и быстро очищаются от скопившейся пыли и других загрязнений.

Недостатки

Большой объем теплоносителя не позволяет эффективно использовать регистры в частных домах. Домашние котлы просто не смогут нагреть такое количество воды или же нагрев будет недостаточным.

Совет! Для увеличения мощности всей отопительной системы частного дома, в дополнение к котлу, может устанавливаться трубчатый электронагреватель. ТЭН монтируется в нижнюю трубу регистра и является дополнительным источником тепла. В самую морозную погоду, когда котел не справляется с отоплением дома, можно включить ТЭН.

Технические характеристики регистров отопления

Рабочее давление: 10 атмосфер
Рабочая среда (теплоноситель): вода, пар.
Тип соединения: резьбовое, либо под сварку.
Теплоотдача: 500-600 Вт/метр

Существуют 3 основные разновидности регистров:

секционные П-образной формы;
змеевиковые S-образной формы;
«смешанные» (змеевиковые П-образной формы).

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

Резьбовое соединение;
Соединение под сварку.

При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.

Преимущества стальных регистров отопления и их недостатки

Стальное отопление обладает целым рядом достоинств:

При работе можно воплотить любой индивидуальный чертеж.
Носителем тепла может служить не только вода, но и прогретый пар.
Простота подключения к системе.
Высокая теплоотдача делает его отличным вариантом для установки в большом здании.
Небольшая стоимость.

Видео

Минусы тоже имеются. К ним относится:

Небольшие показатели теплоотдачи.
Боязнь коррозии.
Непрезентабельный внешний вид.
Таким изделиям требуется регулярная покраска.

Как сделать регистр отопления своими руками?

В отличии от других отопительных приборов, для производства которых требуется сложное, дорогостоящее оборудование, водяные регистры отопления можно сделать своими руками. Основное, что потребуется для изготовления это стальные гладкие трубы и умение пользоваться сварочным аппаратом. Если варить самостоятельно, получиться наиболее дешевый вариант, если же для проведения сварочных работ придется пригласить стороннего сварщика, такой регистр может выйти дороже заводского. В этом случае следует подумать стоит ли вообще этим заниматься самому или проще купить заводской прибор.

Схема подключения регистров отопления.

Итак, если регистры изготавливаются для использования в частном доме, понадобятся следующие инструменты и материалы:

Стальные трубы диаметром от 25 до 100 мм, либо профильные трубы схожего размера;
Перемычки, выполненные из стальной трубы диаметром 25-32 мм;
Заглушки на трубы;
Патрубки входа и выхода под сварку или резьбовое соединение;
Патрубок для воздухоотводчика с шаровым краном;
Крепежные элементы (кронштейны для крепежа к стене, либо напольные подставки);
Сварочный аппарат;
Электроды;
Средства индивидуальной защиты сварщика (маска, перчатки).
Газовый ключ;
Угловая шлифовальная машина;
Сантиметр;
Строительный уровень;

Важно! Если отопительный регистр из стальных труб выступает в качестве автономной системы отопления отдельного помещения, когда источником тепла является встроенный в прибор ТЭН, то в этом случае необходима обязательная установка расширительного бака.

Переносной отопительный регистр с расширительным баком и ТЭНом.

После завершения сварочных работ и подсоединения комплектующих (воздухоотводчик кран Маевского и т.п.), регистр опрессовывается под давлением. Если течь не обнаружилась, прибор окрашивается. В случае же обнаружения течи, теплоноситель сливается, а проблемное место вновь заваривается.

Расчет конструкции обогревателя

Вначале необходимо рассчитать требуемую тепловую мощность для конкретного помещения.

По правилам, такой теплотехнический расчет следует делать с учетом:

площади и направленности внешних стен (в южном солнечном направлении или нет);
кубатуры обогреваемого помещения;
уровня максимально возможных отрицательных температур в регионе;
степени теплоизоляции стен, выходящих на улицу;
наличия снизу и/или сверху еще одного отапливаемого помещения;
количества, квадратуры и разновидности установленных окон;
наличия/отсутствия дверей, открывающихся непосредственно на улицу.

Строительными нормами рекомендуется даже учесть преобладающую розу ветров зимой. С наветренной стороны у стены теплопотери в течение зимнего периода будут заведомо выше.

Упрощенно для помещения с высотой потолков в районе 2,7 метра необходимую тепловую мощность вычисляют умножением площади комнаты на 100 Вт

Если потолки в помещении расположены на уровне 3-х метров и выше, то для упрощенного расчета следует уже кубатуру отапливаемого пространства умножить на 34 или 41 Вт. Первый коэффициент берется для кирпичных зданий, а второй – для строений из железобетона.

Перемножить пару чисел не сложно. Но надо четко отдавать себе отчет, что подобные условные вычисления могут быть очень далеки от реальных цифр, так как нюансов здесь немало.

Самый оптимальный выход – это заказать нужный расчет у специалиста, который примет во внимание все параметры помещения. Теплопотери происходят через стены, окна, пол, потолок и даже вентиляцию. Для получения точных цифр учесть надо все без исключения.

Далее надо рассчитать размеры труб для отопительного регистра. Для этого следует воспользоваться формулой:

Q= K* St*dt

буквенные обозначения:

Q – тепловая мощность регистра;
K – коэффициент теплоотдачи, зависит от материала трубы;
St – площадь теплоотдачи (равна числу ПИ помноженному на диаметр и длину трубы);
dt – тепловой напор.

Соответственно, зная Q и dt, остается лишь подобрать диаметр трубы и ее общую длину. Затем уже, в зависимости от конструкции регистра, этот трубопровод можно разбить на несколько отрезков, которые впоследствии будут соединены поперечинами. Теплоотдачу от последних, чтобы не усложнять расчеты, лучше не учитывать.

Цифра dt в свою очередь вычисляется исходя из необходимой температуры в помещении (Тв) и показателей ее в подаче (Тп) и обратке (То) – итого dt=(Тп+То)/2-Тв

При подключении труб змейкой каждый следующий горизонтальный сегмент получает приблизительно на 10% меньше тепловой энергии, чем расположенный сверху. Каждый такой отрезок регистрового трубопровода следует рассматривать, как отдельную батарею. А теплоноситель по мере движения по ним постепенно и неизбежно остывает, тепло уходит в помещение.

Еще один параметр – расстояние между горизонтальными секциями (основными трубами), которое отражает высоту отдельного патрубка. Если этот просвет сделать слишком маленьким, то потоки тепла сверху и снизу начнут перекрываться, негативно воздействуя друг на друга.

Эту цифру надо подбирать так, чтобы она была чуть больше диаметра трубы. Тогда эффективность регистра будет максимально возможной.

С более подробными расчетами мощности отопительных батарей и их количества можно прочесть здесь.

Как улучшить эффективность регистров?

Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.

4-ех трубный регистр с профильными конвекторными трубами.

Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.

Советы

Перед тем, как приступить к изготовлению регистров, стоит озаботиться приобретением соответствующих материалов. Вам понадобятся трубы того или иного диаметра и какой-то длины. Здесь не приводятся точные цифры, так как прибор рассматриваемого вида можно собрать из любых труб без акцентирования внимания на их диаметре и толщине
Более важно – обеспечить оптимальный теплообмен, что подразумевает проведение вычислений относительно требуемой площади поверхности регистра

Для этого потребуется определить наружную площадь всей системы. Затем полученное значение умножается на 330 Вт. Использование этого метода основано на утверждении, что 1 м2 отдает 330 Вт теплоты, если температура носителя составляет 60 °C, а воздуха внутри обогреваемого помещения – 18 °C.

Для людей, владеющих сварочным делом, собрать конструкцию не составит труда. Надо будет заготовить трубы и нарезать их на секции, а также позаботиться о заглушках, для изготовления которых потребуется стальной лист. Сборка регистра не предполагает наличие жестко заданного порядка действий. По окончании сварочных работ необходимо убедиться в герметичности созданной конструкции. В остальном можно дать следующие советы:

следует подбирать трубы с оптимальной толщиной стенки, так как слишком тонкие достаточно быстро остывают, а толстые – долго прогреваются;
верхнюю секцию надо дополнять краном Маевского, с помощью которого обеспечивается спуск воздуха;
сборка регистра в виде змеевика предполагает использование трубогиба, если такой возможности нет, поворотные участки могут собираться из готовых колен;
вход теплоносителя необходимо оснащать краном, а выход – вентилем;
монтаж регистра должен производиться с небольшим уклоном в ту сторону, где находится подающий патрубок, что обеспечивает занимание краном Маевского наиболее высокой позиции.

Отопительные регистры из гладких труб

Наиболее популярным вариантом отопительного прибора в жилищах являются разнообразные радиаторы. И как правило, они прекрасно справляются со своими обязанностями, равномерно прогревая жилые помещения. Однако в комнатах специального назначения – ванная, складское помещение, стандартного вида батареи не является оптимальным решением.

Выбираем регистр для отопления

Регистры из гладких труб: характеристики

Обогревательный прибор представляет собой несколько стальных труб, соединенных между собой перемычками и размещающийся вдоль стены. Нагретый теплоноситель – вода, антифриз, поступает в трубу с одной стороны, а выводится с другой. Между элементами, согласно ГОСТ, должно соблюдаться расстояние равное сумме диаметра плюс 50 мм: таким образом исключается взаимное облучение и увеличивается теплоотдача в комнату.

Диаметр колеблется от 25 до 400 мм, но последний используется редко, так как требует большого расхода теплоносителя.
Максимальное давление, допустимое в регистрах – 1 МПа.

Материалом изготовления чаще всего выступает электросварная гладкая труба из углеродистой стали (ГОСТ 10704-91), а также из нержавеющей и низколегированной. Встречаются – обычно это продукт самостоятельного изготовления, и регистры из чугунных элементов. Изделия из алюминия обеспечивают более эффективную передачу тепла, но не отличаются долговечностью: качество теплоносителя существенно влияет на срок эксплуатации.
Патрубки выполняются в трех вариантах: резьбовый, фланцевый и на приварку.

Самое широкое распространение отопители нашли при обогреве помещений большой площади – промышленных цехов, складских помещений, общественных учреждений, ангаров. Связано это с высокой эффективностью прибора, и большой его протяженностью. Последнее обеспечивает формирование не локального источника тепла, а объемного.

В жилищах регистры традиционно применяются в ванных и туалетных комнатах, где установка радиаторов с их сложной поверхностью невыгодна.

Классификация регистров из гладких труб

Прибор выпускается в нескольких конфигурациях, удовлетворяющих различные нужды.

Секционный – состоит из нескольких элементов, закрытых заглушками – плоскими или эллиптическими. Вода или масло подается через патрубок на один конец трубы, а выводится из другого, обеспечивая таким образом максимально полную передачу тепла. Прибор оборудуется штуцером, посредством которого присоединяется воздухоотводчик.
S-образный (змеевидный) – элементы соединены друг с другом посредством дуг, с диаметром, равным секционному. Такая форма сообщает большую эффективность отопителю, так как увеличивает площадь теплообмена. При этом змеевидная конфигурация не содержит участков с меньшим диаметром – сужений, а, значит, не способствует увеличению гидравлического давления.

Оба типа приборов не обладают столь развитой поверхностью как батареи, а потому в меньшей степени накапливают пыль и конденсат.

Помимо количества обогревающих элементов в регистре, значение имеет его конструкция. Различают пять основных видов, представленных на чертеже:

П-образный, двухрядный;
S-образный, трехрядный;
секционный с перемычками из 2 и более рядов;
П-образный, двухрядный с перемычкой;
секционный, двухрядный, с перемычкой.

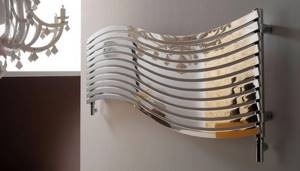

Встречаются и более оригинальные решения, но последние являются дизайнерскими проектами. На фото приведен пример такого отопителя.

Несколько реже, и обычно в жилых помещениях, устанавливается регистр из гладких труб с нагревательным ТЭНом. Мощность его невелика, поэтому используется такой вариант при небольших площадях помещений.

Преимущества и недостатки

Регистры из гладких труб являются весьма эффективными обогревательными приборами благодаря ряду полезных качеств.

Высокая теплоотдача – позволяет эффективно отапливать обширные площади при небольших размерах самого прибора.
Монтаж – производится в соответствии с требованиями ГОСТ, и достаточно прост. Предварительный чертеж не требуется. Для самостоятельного изготовления регистра вполне достаточно сварочного аппарата и шлифмашины с отрезным диском.
Прибор выдерживает большое давление – до 1 МПа, и малочувствителен к перепадам давления.

В качестве теплоносителя можно использовать воду, антифриз и пар.
Благодаря протяженности способствует равномерному обогреву помещения.
Прост в уходе, так как не накапливает пыли и грязи.
Характеризуется весьма доступной стоимостью и не требует при монтаже дополнительных соединительных элементов.

Недостатки отопителя связаны с его же достоинствами.

Источник

Порядок выполнения работ

Перемычки фиксируются на своих местах и прихватываются сваркой в 2-3 точках.
Расположив конструкцию вертикально, окончательно приваривают перемычки. Рекомендуется сначала выполнить тонкий шов при малом токе, что позволит хорошо заполнить щели. Далее выполняется толстый основной шов при увеличенном токе.
Очищается внутреннее пространство регистра от металлического мусора и шлака.
Прикладываются, прихватываются и привариваются заглушки к торцам профильных труб.
Обрабатываются сварочные швы. Выступающие части сбивают молотком, затем каждый шов зачищают болгаркой.
Отверстия в регистре сверлятся в зависимости от выбранной схемы подключения. При этом их лучше размещать не по центру торцов, а чуть выше или ниже.
К отверстиям привариваются присоединительные патрубки.
Зачищаются швы и заглушаются все отверстия кроме одного. Регистр заполняется водой под давлением и выполняется проверка качества сварки. Швы должны выдерживать давление до 13 атм.
Внешняя поверхность очищается, обезжиривается и красится термостойкой краской.
К верхнему ряду приваривается штуцер и устанавливается кран Маевского.
