Что это такое

Паяльный жир — густая вязкая паста, применяемая в качестве флюсовой присадки при пайке оловянно — свинцовыми припоями. Ее основная функция — удаление оксидной пленки со спаиваемых деталей и предотвращение ее повторного возникновения.

Использование паяльного жира позволяет существенно повысить качество лужения и спайки, делает паяные соединения прочными и долговечными. Паяльный жир давно заслужил популярность среди профессиональных пайщиков, но только недавно стал распространяться среди домашних мастеров.

Состав и свойства

Химический состав флюса зависит от его вида В него могут входить:

для нейтрального жира:

  • канифоль;
  • стеарин.

для активного:

  • парафин;
  • технический вазелин;
  • вода с пониженным содержанием ионов;
  • хлориды цинка и аммония.

Физические и химические свойства делают жир для пайки отличной флюсовой добавкой. Под его воздействием олово расползается по поверхности соединения, образуя исключительно ровный и однородный слой. В ходе процесса залуживания слой олова обволакивает материал детали без выступов и впадин. Мало какая еще химия для пайки сможет гарантировать подобный результат с первого раза.

Пайка с паяльным жиром

Паяльный флюс растворяется в большинстве органических сольвентов, таких, как бензин, ацетон, уайт-спирит. Растворимость сильно возрастает с ростом температуры. Нагретый паяльный жир приобретает большую текучесть и податливость, что обеспечивает ему проникновение в неровности поверхности

Паяльный жир собственного изготовления

Так как этот материал для процедуры пайки стоит немного, то смысл в его собственном приготовлении отсутствует. Однако часто бывают ситуации, когда он срочно необходим, а возможности его приобрести нет, тогда можно изготовить жир для паяния своими руками.

Приготовление пассивного состава

Процесс изготовления пассивного жира очень простой. Для этого потребуется наличие стеаринового вещества, канифоли и выполнение следующих последовательных действий:

  1. Для начала необходимо расплавить канифоль под воздействием высокой температуры, предварительно поместив ее в какую-нибудь емкость;
  2. После этого добавить в нее стеарин и перемешать смесь до однородного состояния;
  3. Дать остыть полученному раствору.

Интересно знать. Раствор может затвердеть или иметь недостаточную степень вязкости, в таких случаях следует опять его подогреть и добавить больше стеарина. Делать это потребуется до тех пор, пока консистенция не станет нормальной для паяльного жира.

Стеарин может быть заменен выделяемой из мыла стеариновой кислотой, однако это усложнит процесс изготовления нужного материала.

Приготовление активного состава

Процесс изготовления жира с активными компонентами немного сложнее. Процентное соотношения веществ, входящих в его состав, следующее:

  • хлоридная соль цинка – 10%;
  • масло вазелиновое – 10%;
  • дистиллированная вода – 2%;
  • паста ГОИ-54 (смазочное вещество) – 78%.

Чтобы изготовить такой материал, нужно действовать по нижеследующему алгоритму:

  1. В фарфоровую ступу налить воду, в которую добавить хлоридную соль цинка. Все тщательно растолочь (растереть);
  2. К полученной смеси добавить вазелиновый компонент и размешивать все до эмульсионного состояния;
  3. Далее необходимо порционно добавлять к полученной эмульсии пасту ГОИ. Все постоянно перемешивать до однородности;
  4. Активный жировой флюс готов к использованию.

Разновидности паяльного жира

На сегодняшнем рынке представлены две разновидности:

  • Нейтральный. Вещество на основе канифоли и стеарина. Хорошо удаляет с поверхности окисные пленки и другие виды загрязнений. Применим при пайке медных деталей низкотемпературными припоями. Универсален в применении, приобрел популярность как в индустрии, так и в домашних мастерских. Густая паста позволяет очень точно отмерять необходимое для каждой операции количество флюса.
  • Активный. Обладает усложненным составом, в который, кроме стеариново-парафиновой основы, добавлены химически активные вещества. Прекрасно подходит для пайки заметно окислившихся деталей из самых разных металлов и сплавов. Не рекомендован для распайки микросхемами, поскольку активные компоненты способны разрушить выводы.

Активный жировой флюс

Активные химические компоненты отлично разъедают и удаляют пленки окислов на спаиваемых деталях. Они также облегчают работу с материалами, трудно поддающимися пайке. После окончания работы нужно обязательно удалять все остатки флюса из зоны пайки и соседних с ней областей — иначе может начаться вторичная коррозия, инициированная уже составными частями флюса.

Активный паяльный жир

Активный флюс также не годится при распайке микросхемам и других миниатюрных деталей — выводы может попросту разъесть. Рабочее место пайщика, использующего активный паяльный жир, следует обязательно оснащено вытяжной вентиляцией, поскольку пары хлоридов ядовиты.

Удалять флюс можно как промыванием теплым мыльным раствором, так и специально разработанным составом Flux-Off.

Нейтральный жировой флюс

Совместное воздействие нагретого стеарина и канифоли, являющихся основой нейтрального паяльного жира, растворяет пленку из окислов на поверхности обрабатываемых деталей. Это гарантирует удобную, высококачественную и быструю работу. Нейтральный состав повышает жидкотекучесть оловянно-свинцового расплава, позволяя ему заполнять зазоры и шероховатости заготовок. После спекания под действием высоких температур флюс образует на поверхности материала покрытие, предотвращающее коррозию.

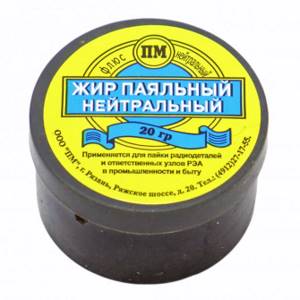

Нейтральный паяльный жир

Нейтральный паяльный жир предназначен для большинства материалов, кроме алюминиевых сплавов. Применяется вместе с легкоплавкими припоями семейства ПОС. Отлично совместим с термочувствительными компонентами, такими, как микросхемы и печатные платы. Смывается как органическими растворителями, так и теплым мыльным раствором.

Что такое паяльный жир

Пусть слово «жир» никого не смущает. Флюс не имеет никакого отношения к органическому веществу. На самом деле ПЖ представляет собой химическое соединение различных реактивов. По своему внешнему виду и некоторым свойствам вещество напоминает смалец. На практике применяются два вида флюса: нейтральный и активный ПЖ.

Преимущества

Специалисты и радиолюбители выбирают паяльный жир из-за ряда его преимуществ:

  • флюс обеспечивает равномерное покрытие припоем места пайки;
  • лужение металлических поверхностей способствует достижению зеркального эффекта;
  • высокая вязкость вещества позволяет выдерживать точную дозировку в намеченных границах;
  • после окончания пайки излишки геля легко смываются водой или специальным растворителем;
  • доступность на рынке и невысокая цена – одни из привлекательных черт ПЖ.

Недостатки

  • ПЖ имеет неприятный запах, который особенно активен во время пайки;
  • Активный флюс агрессивен по отношению к тонким контактам деталей электроники;
  • Испарения расплавленного флюса вредны для дыхания. При работе нужно пользоваться средствами индивидуальной защиты (марлевая повязка, очки).

Как правильно пользоваться паяльным жиром

Технологический процесс очень похож на обычную пайку с применением, скажем, канифоли.

Точно так же важно качественно подготовить паяльную : зачистить и обезжирить.

Далее жало следует залудить соединяемые детали. Паяльную площадку покрывают тонким слоем жира. Наконечник электропаяльника погружается во флюс, после чего на него подбирается немного припоя. Оловянный расплав растекается по поверхности материала ровным слоем и защищает ее от возникновения оксидной пленки. После залуживания можно спаивать детали между собой. Для этого припой вносится несколько большими порциями, чем при лужении.

Количество должно быть достаточным, чтобы заполнить все зазоры и неровности.

После остывания пайки излишки флюса удаляются бензином, изопропиловым спиртом или промывочной жидкостью Flux-off.

Как правильно пользоваться

При обработке жиром деталей и поверхности металла необходимо учитывать его отличительные свойства.

Паяльный раствор, представленный в виде вязкой массы, делает процесс пайки мягким за счет своей консистенции, где температура плавления паяльного нейтрального жира приблизительно равна температуре плавления припоя.

Это повышает степень равномерного растекания смеси по металлу. Для удобного нанесения жира используют спички, зубочистки, кисточки.

При работе с активным паяльным жиром, первое, что следует учитывать, это образующиеся химические испарения, негативно влияющие на дыхательные органы человека. Процесс соединения необходимо проводить под вытяжкой или в хорошо проветриваемом помещении.

Несмотря на это профессионалы данный вид жира считают самым лучшим. Паяльный раствор имеет хорошую текучесть, высокую степень схватывания, позволяет быстро проводить лужение контактов, деталей б. Смесь на жале паяльника медленно испаряется, не оставляет нагара.

Тара продукта должна быть прочной, не пропускающей воздух, создавать удобство быстрого нанесения жира на место пайки. Общая масса вещества должна составлять 20 г, что является стандартным весом для использования.

Для высококлассных специалистов паяльный материал выпускается в объеме до 0,5 кг. Популярные марки, которые пользуются большим спросом – это «Техноком», «ЕМ», Смолтехнохим».

Преимущества и недостатки

Активному флюсу свойственны следующие достоинства:

  • превосходит по качеству пайки остальные флюсы;
  • остатки смываются водой или сольвентами;
  • способен обеспечит пайку сильно окислившихся деталей и поверхностей;
  • доступен по стоимости;
  • продолжительный срок годности.

К недостаткам активного жира относят вредные испарения при нагревании и возможность возникновения коррозии места соединения.

Нейтральный флюс для пайки имеет свои преимущества:

  • обеспечивает высококачественное соединение, уступает только активному жиру;
  • легкоудаляемые остатки;
  • является диэлектриком;
  • дешевизна;
  • не содержит опасных и вредных веществ;
  • отсутствует риск коррозии в месте спайки;
  • срок годности неограничен.

К недостаткам нейтрального состава следует отнести:

  • неприменимость к сильно окислившимся поверхностям;
  • образование твердых отходов, подлежащих смыванию.

Несмотря на выраженные диэлектрические свойства, вещество имеет конечное удельное сопротивление. Его остатки нужно обязательно удалять, поскольку они могут внести искажения в параметры электрических слаботочных цепей.

Достоинства и недостатки

Оба вида флюса имеют как свои достоинства, так и недостатки. У нейтрального состава следующие плюсы:

У нейтрального жира есть ряд недостатков. К ним относятся следующие свойства:

  • с ним трудно паять детали, покрытые ржавчиной;
  • после окончания пайки на поверхности остается твёрдый остаток;
  • пайка с ним менее комфортна, чем с применением других флюсов (флюс-пасты, ЛТИ-120).

У активного состава также есть немало преимуществ. Его плюсы:

  • он лучше, чем другие флюсы, подходит для пайки поверхностей деталей из черных и цветных металлов.
  • с ним можно паять даже сильно окислившиеся материалы;
  • остаток флюса легко удаляется после окончания пайки;
  • состав имеет низкую стоимость и длительный срок хранения.

При работе с активным жиром нужно соблюдать меры предосторожности. Он имеет следующие особенности:

  • при нагревании паяльником состав выделяет вредные вещества, поэтому рабочее место должно быть оборудовано вентиляцией;
  • чтобы предотвратить коррозию, после окончания паяния с поверхности удаляют остатки флюса;
  • активные вещества флюса способны повредить тонкие проводки или электронные элементы, поэтому для деликатной пайки он не годится.

Это интересно: Полуавтоматическая сварка — в защитном газе, в углекислом газе

Особенности выбора

Выбор конкретного состава определяется перечнем работ, материалов и размеров спаиваемых деталей.

Для спаивания обычных, не чрезмерно окислившихся деталей, можно смело выбирать нейтральный паяльный флюс. Он менее вреден, его остатки проще удалить. Кроме того, нет риска начала вторичных коррозионных процессов, вызываемых остатками жира.

Если же в работу идут детали и конструкции, сильно корродировавшие и загрязненные, то преимущество получает активный жир.

Имеет смысл оценить расфасовку составов. Если у вас нет практического опыта применения данного флюса, или объем работ предстоит ограниченный, то лучше приобретать маленькие баночки.

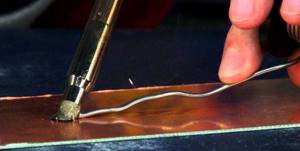

Пайка нейтральным жиром

После того, как вы убедитесь в высоких качествах жира и его соответствии намеченному перечню и объему работ, можно брать большие расфасовки — единица веса в них обойдется заметно дешевле.

Отличительные особенности паяльного жира

Нейтральный флюс отлично подходит для работы с любыми марками металла. Главное здесь хорошо подготовленная поверхность, так как с сильной ржавчиной он не сможет справиться. Для сложных случаев применяют активный жир для пайки. Благодаря своему уникальному составу материал замечательно справляется со своими основными обязанностями. Он помогает снять все загрязнения, пленки и окислы, а также улучшает свойства спаивания основных материалов.

К особенностям, которыми обладает жир паяльный нейтральный, можно отнести его консистенцию. При нормальной температуре его легко наносить на поверхность заготовки. Для этого потребуется любой мелкий твердый предмет, а некоторые мастера используют и обыкновенные спички.

Внешний вид жира для пайки

При контакте с источником высокой температуры жир начинает плавиться и становится более жидким. Это увеличивает степень растекаемости материала, припой лучше смачивается, а также ровно распределяется. В сравнение с канифолью слой припоя распределяется более ровно и не оставляет больших следов, острых углов и зазубрин. Использовать паяльный жир намного проще, так как он отличается очень податливыми свойствам.
