Прогресс не стоит на месте. Каждый день появляются какие-нибудь новшества в сфере строительства. Разнообразного крепежа для различных целей сегодня существует великое множество. Не так давно появилась еще одна его разновидность – металлический забиваемый дюбель, о котором пойдет речь в статье – будут приведены фото, рассказано о его свойствах, видах, сфере применения, а также будут даны разъяснения о его монтаже и эксплуатации.
Устройство и принцип действия
При использовании в строительстве большого количества бетона и камня, гвоздями и молотком сегодня не обойтись. Методика вбивания в предварительно подготовленное в стене отверстие деревянных чопиков надежна, но она очень трудоемкая. Интересной разработкой стал забиваемый металлический дюбель.
Сегодня никого не удивишь обычным дюбель-гвоздем, с металлическим вбиваемым в пластмассовый дюбель гвоздем со специфической выполненной на нем резьбой конической формы. Пластиковый дюбель с насечками и оснащен распорками, раскрывающимися при вводе в него гвоздя.

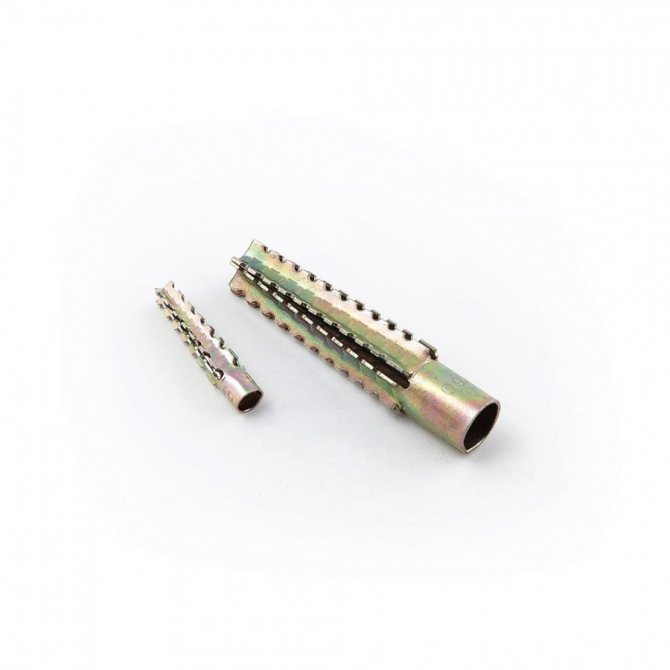

Металлическая конструкция устроена иначе. На гвозде резьбы нет, а дюбель имеет гладкую поверхность. Втулка при введении гвоздя намертво распирается, и конструкция становится несъемной.
Разновидность дюбелей
Дюбелей существует множество видов. Для каждого конкретного случая подбираются разные – все зависит от поставленной задачи. Все дюбели разделяются на две большие группы: универсальные и распорные.
Распорный
К распорным дюбелям относятся крепежные детали, корпус которых при монтаже подвергается расширению. Верхняя часть детали, как правило, производится из плотной пластмассы, в то время как сердечник, который вкручивается во втулку, изготовляется из пластика или металла. Такие дюбели преимущественно забиваются в твердые стены со сплошным наполнителем.
Универсальный
Универсальные дюбели можно закрепить в стене, которая отличается пустотелостью. Материал верхней части такого дюбеля под действием вращающейся силы сердечника скручивается и образует нейлоновую поверхность, которая плотно прилегает к поверхности отверстия, проделанного в стене. Для фиксации утеплителей применяют дюбели с широкими шляпками.
Тарельчатый
Одними из наиболее популярных крепежных изделий являются пластиковые распорные дюбеля. Корпус в таких деталях производится из нейлона, полипропилена или других идентичных материалов. Втулка такого дюбеля выглядит фигурно – на ней просматриваются множество острых выступов и усиков, благодаря которым деталь крепко «сидит» в стене. Распорный пластиковый дюбель оснащен металлическим сердечником, который длиннее внешнего основания. На сердечнике нарезана резьба или имеются конусообразные образования. Благодаря им внутренняя часть дюбеля при вкрученном состоянии крепко удерживается в пластиковой втулке и, соответственно, в стене.
Сфера применения
Используется конструкция из металла в тех же областях, что и обычный пластиковый дюбель-гвоздь – для выполнения крепления на стены вытяжек, кондиционеров, телевизоров – бытовой техники средней массы.
Показатель выдерживаемой нагрузки у металлического забиваемого дюбеля выше, чем у его пластикового собрата при том же используемом основании и одинаковых диаметре и длине дюбелей.
Хорошо подходит металлический дюбель для крепления подвесных потолков, плинтусов. Ограничением является несколько большее, чем у пластиковой конструкции, усилие на распор, поэтому рекомендуется использовать дюбель-гвозди из металла при монтаже на твердом, плотном основании без полостей внутри.
Анкерный металлический дюбель
Особенностью этого вида крепежа является то, что монтируется он без использования дрели или перфоратора. Для этих целей применяется специальный пневматический пистолет.
Плюсами такого монтажа являются удобство и скорость, а также отсутствие такого количества строительного мусора, как при использовании перфоратора. Достаточно сделать разметку на основании, в которое будет монтироваться анкер, поднести к нему пистолет, нажать на спусковой крючок – все, монтаж окончен.
Состоит анкерный металлический дюбель из толстого заостренного стержня, одетой на него стопорной шайбы, и крупной, препятствующей полному заходу в материал, шляпки.
Крепеж является одноразовым и очень надежным, применяется в особо ответственных местах.
Существуют также латунные дюбеля, незначительно отличающиеся от анкерных дюбелей по строению, но выполняющие те же функции. В качестве стержня у них служит болт с метрической резьбой, при ввинчивании которого приводится в действие распорный механизм.
Латунь, из которой выполнен крепеж, позволяет использовать его в условиях агрессивной окружающей среды с повышенной влажностью.
Металлический дюбель Дрива для гипсокартона
Гипсокартон ввиду простоты монтажа переборок из него пользуется популярностью. Он отличается не только мягкостью, но и рыхлостью, повесить на него даже легкую картину уже проблематично, чем и обусловлена конструкция дюбеля Дрива.
Представляет этот дюбель собой цилиндрический стержень с высокой резьбой, имеющей большой шаг. Носик его выполнен в виде перьевого сверла. На шляпке его выполнен шлиц для крестовой отвертки. Благодаря такой структуре его очень удобно вкручивать в гипсокартон, ДСП, ОСП и другие подобные материалы.
Для монтажа дюбеля Дрива нет необходимости предварительно засверливать гипсокартон – достаточно сделать на нем разметку и наметить при помощи гвоздя либо самореза будущее отверстие. Перегружать конструкцию массивными предметами нельзя, поскольку основание под действием силы тяжести может разрушиться.
Подойдет данное крепление для монтажа зеркала, маленькой полочки или вазона для цветов. В качестве гвоздя для такого дюбеля вполне подойдет обычный саморез по металлу.
Талреп для такелажных работКраб система для профильных труб: особенности выбора и применения крепежных систем и соединительных элементов
Что такое такелажная скоба? Стандарты размеров, современные виды, правила и особенности выбора
Монтаж дюбеля
Установка дюбеля предполагает выполнение определенных действий. Для простоты усвоения они представлены в виде картинок.
На первом этапе в стене в намеченном месте проделывается отверстие под диаметр крепежного элемента. При этом дюбель должен входить в гнездо с натягом. Продольная ось этого отверстия должна располагаться перпендикулярно относительно плоскости установочной базы.
Затем из гнезда нужно удалить образовавшиеся в ходе сверления осколки материала основания и пыль. Сделать это можно с помощью резиновой груши, пылесоса либо насоса.
Далее дюбель необходимо вставить в подготовленное отверстие и забить до упора молотком. Выполнять эту процедуру нужно с максимальной аккуратностью, так, чтобы не повредить крепежную деталь.
На завершающем этапе в дюбель вкручивается шуруп/винт.
