Схема дачного туалета — возможные варианты на примерах


Постройка туалета на даче

Проект дачного туалета


Изготовление туалетной будки сродни постройке модели дома: проект (эскиз), разметка на местности, фундамент, нижняя обвязка, возведение стен, верхняя обвязка и стропильная система, кровля, настил полов, навеска двери, остекление, внутреннее оформление и наружная отделка. Все элементы строительства упрощены, минимизированы, почти игрушечные, но позволяют накапливать опыт и отрабатывать приёмы работы.

Проект (эскиз) определяет форму, основные размеры туалета, а также исходные строительные материалы и их количество. Облик будущего строения определяется наличием того или иного строительного материала.

Обычно туалет изготавливают из дерева, но можно использовать асбоцементную плиту (плоский шифер) и даже пенобетонные блоки. Наиболее распространенная форма туалета — «скворечник» — самая рациональная: технологична, имеет большой функциональный объем.

Если проект (эскиз) составлен, то есть определены основные размеры, производится разметка площадки на месте: забиваются колышки и натягиваются шнуры, определяющие границы строения. Прямоугольность такой небольшой площадки можно задать с помощью развернутого газетного листа, а проверить точность при помощи рулетки, измеряя диагонали.

Ниже можно посмотреть несколько примеров чертежей проектов дачных туалетов. Для просмотра необходимо нажать на любое из изображений.

Чертежи дачных туалетов

Фундамент для туалета

Для большинства конструкций туалетных будок в качестве фундамента подойдут четыре бетонных блока размером 260x330x440 мм, установленные по углам. Для их установки потребуется лишь снять верхний почвенный слой (15-20 см). Важно, чтобы верхние поверхности блоков лежали в одной плоскости. Контроль плоскости можно провести с помощью уровня и отрезка подходящей доски. Поверх каждого блока кладется два-три слоя рубероида для гидроизоляции.

На фундаментные блоки устанавливается нижняя обвязка. Проще всего ее можно изготовить из отрезков бруса, связанных «в полдерева» и стянутых впотай скобами (пруток скобы утапливается в специально выдолбленное гнездо на поверхности брусьев). Предпочтительнее для нижней обвязки воспользоваться обрезной доской (толщина 40 или 50 мм).

Стороны нижней обвязки делаются из двух отрезков обрезной доски, сбитых гвоздями через проставку той же толщины, как это изображено на рисунке ниже.

В этом случае в нижней обвязке естественным образом получаются пазы, в которые потом могут быть вставлены шипы ограждающих стен. Скрепление сторон нижней обвязки производится с помощью шурупов-глухарей (диаметр 8-10 мм).

Возведение стен

Стены будки туалета вследствие их небольших размеров можно изготовить в виде щитов из обивочной доски (вагонки). Отрезки обивочной доски заданного размера набиваются на две остроганные каркасные доски, которые имеют такую же толщину, что и доски нижней обвязки. Передний щит набивается на три доски, чтобы можно было оформить дверной проем.

Для придания щитам жесткости между каркасными досками необходимо врезается подкос. На рисунках ниже изображены передний, задний и боковые щиты. Выступающие в нижней части щитов части каркасных досок являются шипами, которые при монтаже будки вставляются в пазы нижней обвязки.


Монтаж стен заключается в последовательной установке щитов в пазы нижней обвязки и скреплении каркасных досок смежных щитов с помощью шурупов- глухарей (3-4 штуки на угол). По сути эти шурупы-глухари выполняют функцию верхней обвязки, так как придают необходимую жесткость всей постройке.

Крыша дачного туалета

Стропильная система — всего-навсего две доски, врезанные в верхнюю часть боковых щитов (рисунок ниже).

На эти две доски набивается обрешетка, которую лучше всего сделать сплошной из вагонки лицевой стороной вниз. В этом случае не потребуется подшивать потолок и свесы крыши.

Надежная и простая кровля получается из двух слоев рубероида. Рубероид крепится к обрешетке толевыми кнопками с частотой 15-20 см.

Настилка полов

Пол настилается из обрезной доски толщиной 50 мм. Лицевые и боковые поверхности половиц чисто острогиваются и прибиваются к внутренним доскам нижней обвязки с зазорами (щелями) 5-10 мм. Зазоры будут способствовать вентиляции, а также просушке пола после влажных уборок.

Оборудование двери


Дверь в туалет состоит из рамки с подкосом и обшивки. Подкос врезается по диагонали рамки, проходящей от верхнего угла притвора к нижней петле. Обшивка делается из вагонки, расположенной вертикально. Дверь желательно оборудовать накладным замком для запирания по окончании сезона.

Ёмкость для туалета

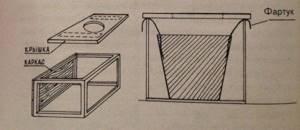

Сборная емкость помещается в каркас, изображённый на рисунке ниже.

Каркас изготавливается из брусков сечением 40×40 мм или 50×50 мм. В каркасе передняя стенка полностью зашивается вагонкой, а верхняя стенка, в которой вырезается дыра, делается целиком съемной. В таком виде это сооружение является наиболее удобным для гигиенической уборки (мытье и прожаривание на солнце). Съемная верхняя крышка позволяет удобно закреплять простейший «фартук» (кусок хлорвиниловой пленки). В будке пудр-клозета должен располагаться еще ящик или другая емкость с торфом, золой или опилками.

Выбираем место

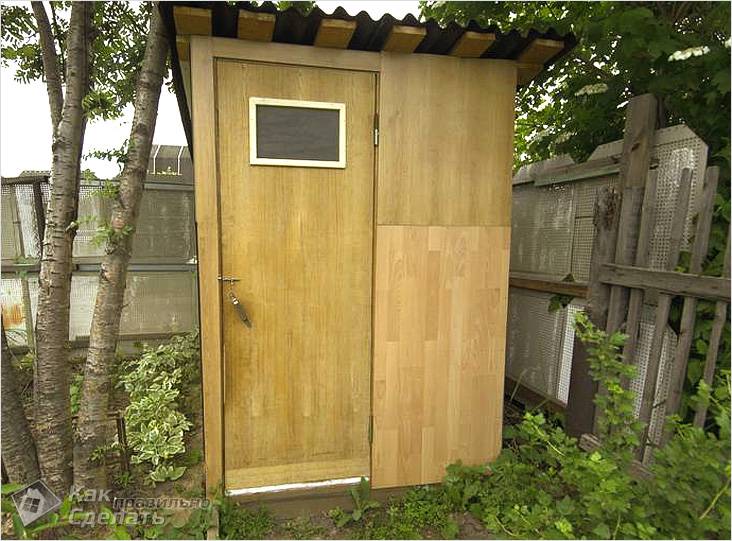

Выбираем место для туалета
Следует учесть, что существуют определенные требования и нормы для размещения подобных строений на улице. Особенно это касается тех туалетов, в которых нечистоты напрямую имеют контакт с грунтом или грунтовой водой.

Необходимо придерживаться следующих правил:

  • До ближайшего водоема должно быть расстояние не менее 25 метров. В том случае если территория располагается на наклонной местности, то сооружение необходимо установить ниже источника воды. Это позволит предотвратить попадание нечистот в источник.
  • Расстояние от погреба или подвала дома до туалета – не менее 12 м.
  • От бани, сауны или другого сооружения – не менее 8 м.
  • Расстояние до места пребывания животных – не менее 4 метров.
  • От ствола ближайшего дерева – 4 м, а от кустарников – 1 м.
  • Отступ от забора прилегающей территории – один метр.
  • При выборе места обязательно учитывайте розу ветров, это необходимо, чтобы не досаждать себе и соседям неприятными запахами.
  • Дверь необходимо установить так, чтобы она открывалась в сторону вашего дома.

Стоит учитывать не только расстояние до своего источника воды, но и учитывать месторасположение скважины или колодца соседей!

Все эти требования необходимо учитывать не только по отношению к своей территории, но и к соседской (касаемо расположения кустарников, бани, погреба и тому подобного). Но эти требования непосредственно относятся только к туалету с выгребной ямой. В остальном следует руководствоваться удобством использования.

Туалет из плоского шифера

Туалет из плоского шифера

Дерево, безусловно, является наиболее доступным и технологичным материалом, но если для других построек (гараж, хозблок) предполагается использовать асбоцементную плиту (плоский шифер), то и для будки туалета она подойдет.

Для работы с асбоцементной плитой потребуется отрезная электрическая машинка (болгарка), оснащенная абразивным по камню или алмазным отрезным диском. Асбоцементные листы толщиной 8— 10 мм раскраиваются так, чтобы получились передняя, задняя и обе боковые стенки будки туалета (аналогично рисунку 2 выше). Эти стенки собираются на шурупах с помощью каркасных досок, и далее монтаж ведется так же, как описано выше. В этом случае полотно двери делается также из асбоцементного листа, закрепленного на деревянной рамке, которая используется для врезки петель, запоров и других монтажных устройств.

Для удобства и безопасности пользования изделиями из асбоцементных листов их желательно покрыть пленкообразующими составами (лаком, олифой, краской и т.п.).

Однако специалисты рекомендуют для наружной обшивки стен использовать универсальный экологически чистый строительный материал плиту ВП-30.

Виды

Существует четыре наиболее распространенных вида туалета:

  1. С выгребной ямой.
  2. Люфт-клозет.
  3. Пудр-клозет.
  4. Био.


Туалет с выгребной ямой

Люфт-клозет представляет собой герметичную выгребную яму, которая может быть большого размера, а ее очистка осуществляется ассенизаторской машиной.

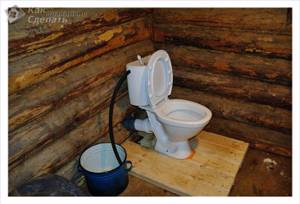

Люфт-клозет

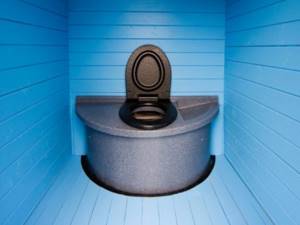

Если говорить о пудр-клозете, то это такой тип, где под стульчаком располагается емкость, которую время от времени необходимо очищать. При каждом его использовании необходимо небольшим слоем торфа присыпать нечистоты. Ведро с торфом располагают рядом. Этот вариант самый простой для любой дачи, однако, процесс удаления фекалий достаточно неприятный.

Ну и последний альтернативный вариант – это био- или химический туалет. Здесь все нечистоты расщепляются специальными бактериями. Этот процесс полностью безопасен для окружающей среды.


Биотуалет

Начинаем строить. Выгребная яма и укрепление стен


Выгребная яма

Именно туалет с выгребной ямой является самым востребованным по причине простой эксплуатации. Все нечистоты попадают в глубокую яму. Когда она заполняется на 2/3, то ее необходимо очищать. Еще существует вариант ее переноса, но об этом мы поговорим ниже.

Размер выгребной ямы может быть 1,5×1,5 метра, а глубина до двух метров.

Для укрепления будущих стен используют несколько оптимальных вариантов. Например, можно взять доски, предварительно обработанные антисептиком, бетонные кольца, кирпич, бочку без дна или старые шины. Необходимо позаботиться об удалении нечистот из выгребной ямы.

Если используется кирпичная кладка, то кирпич кладут в шахматном порядке, а последние шесть рядов укладываются всплошную. Если обустраивается люфт-клозет, то здесь необходима отличная герметизация ямы. Поэтому на дно заливается стяжка, или оно просто засыпается щебнем. Если изготавливается кирпичная выгребная яма, то сверху заливается бетонное перекрытие. Для этого делается опалубка из брусков и досок. После застывания бетона каркас необходимо демонтировать.

Крайне важно оставить отверстие для унитаза, а также для вентиляции. Более того, необходимо дополнительное отверстие для откачки фекалий.

Если вы не хотите постоянно заниматься очисткой ямы, то ее можно засыпать, а сам домик перенести на другое место. После нескольких перемещений его можно вернуть на исходное место, а перегнившие отходы использовать для удобрения грядок.
