Как сделать дренаж канализации и ни слова о тех, кто на даче ходит под кустик


Определение и нормативная база

Ливневая канализация, она же, дождевая, она же, ливневка – это многокомпонентная инженерная система, предназначенная для сбора и отвода осадков и талых вод. Но если в большинстве случаев она ориентирована именно на избавление от лишней влаги, то в некоторых ситуациях может использоваться и для получения недостающей. Когда на участке проблемы с водоснабжением, дождевая вода станет отличным подспорьем. Сколько реально собрать с крыши в зависимости от площади и уровня осадков, при желании можно посчитать точно, но есть и результат «натурных испытаний».

ГераsимУчастник FORUMHOUSE

Мой статистический пятачок: крыша 100 м², слив в четыре угла, один угол заведен в купель куба на четыре. Полную (с 25 м² крыши) купель заливает за месяц. Не Москва, но север Подмосковья.

И пусть эта вода будет технической и «по дороге» насобирает пыли и мусора, ее вполне реально использовать для полива и других нужд, не требующих кристальной прозрачности.

В более же привычном функционале ливневая канализация дома совместно с отмосткой, защищает фундамент дома и других строений и предотвращает образование застойных луж. Это на песчаных почвах при низком УГВ через пару-тройку часов после дождя уже нигде ничего. А на глине, да еще с высокой верховодкой и летом, не то в межсезонье, без сооружения ливневой канализации будет не двор, а болотце.

Хотя практически все существующие нормативы носят рекомендательный характер в отношении объектов частной сферы – это не повод ими не пользоваться. Зачем изобретать очередное подобие колеса, когда все уже продумано и просчитано, осталось только применить. При расчете ливневой канализации для своего загородного дома нужно ориентироваться на действующие СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85. На данный момент, это последняя актуализированная редакция, разработанных еще в другом веке и другом государстве правил. Она действует и в отношении только строящихся, и в отношении уже эксплуатировавшихся, реконструируемых систем водоотведения.

Особенности дренажных систем

Дренажные системы иначе называют глубинными, так как они закладываются на определенной глубине по периметру дома над фундаментом и/или на территории участка. Комплектация системы осушения включает следующие основные элементы.

  • Дренажные трубы для сбора и отведения воды – полимерные, с перфорацией; выпускают как двуслойные, с гладкой внутренней и гофрированной внешней стенкой, так и однослойные, диаметр составляет 110 мм и 160 мм (расчетная величина).
  • Дренажные колодцы – полимерные, диаметр 300-500 мм.

Мария СухареваСпециалист компании Uponor

Дренажные колодцы являются пунктами технического обслуживания подводящих и отводящих отрезков трубопровода и обеспечивают доступ к дренажным трубам для прочистки, что повышает ремонтопригодность системы. В прифундаментных системах дренажные колодцы монтируют на каждом углу дома, на участках – на каждом втором изгибе.

  • Коллекторные колодцы – один или несколько конечных элементов системы, предназначенных для сбора отведенной воды. В зависимости от водопоглотительной способности грунта коллекторные колодцы могут быть как герметичными, рассчитанными на периодическую откачку, так и поглотительными (фильтрующими).

Разновидности ливневых систем

Как и в промышленных масштабах, в частной сфере распространено два вида систем ливневой канализации, отличающихся принципом действия: точечные и линейные.

Точечная ливневая канализация локальная – она состоит из нескольких дождеприемников, установленных под водостоки и водоотводов открытого или закрытого типа. Это наиболее распространенный вид систем ливневой канализации, реализуемый основной массой домовладельцев, так как в подтоплении участка при каждом ливне хорошего мало.

Линейная ливневая канализация сложнее – она предназначена для сбора и отвода сточных вод с территории участка и чем-то напоминает лучевой дренаж. С той разницей, что лотки или открытые каналы устанавливаются на уровне грунта, а дренажные трубы укладываются на глубине. Но задачи у систем сходные – быстро и эффективно отвести воду с участка и предотвратить застойные явления и подмокание корневой системы плодовых и декоративных культур. В отличие от точечной, схема ливневой канализации линейного типа всегда индивидуальна, а ее схема привязана к рельефу участка.

Схема автономной канализации с полем поглощения канализационных стоков

Фильтрация стоков канализации из септика в природный грунт, через поле поглощения, дренажный тоннель или фильтрующий колодец, возможен на участке, где:

  • Уровень грунтовых вод низкий — минимум 1,5м. от поверхности участка. Участок не должен периодически затапливаться.
  • Фильтрующая способность грунта не должна быть слишком маленькой. Для устройства грунтового дренажа пригодны практически все грунты, кроме глины.
  • Размеры участка должны позволять разместить дренажные трубы, тоннель или фильтрующий колодец на расстоянии не менее: от колодца и скважины, в том числе на соседнем участке — 30м. выше по течению грунтовых вод или 15м. против течения или 19м. перпендикулярно течению грунтовых вод; от дома — 3м.; от границы участка — 2м.; от деревьев и больших кустов — 3м.


На участке с высоким уровнем грунтовых вод дренажные трубы укладывают в насыпи так, чтобы расстояние до уровня воды составляло не менее 1,5 метра.
При высоком уровне грунтовых вод поле поглощения можно разместить в насыпи.

Высоту насыпи делают такой, чтобы обеспечить расстояние от дрен до уровня грунтовых вод не менее 1,5м.

Толщина слоя грунта в насыпи над трубами дренажа должна быть не менее 0,4 метра. Насыпь защищают от промерзания. На насыпи высаживают растения с не глубокой корневой системой.

В колодце станции перекачки приходится устанавливать электрический насос для подачи стоков в дренажные трубы на насыпи.

Стоимость дренажной системы в насыпи заметно возрастает. В этом случае возможно будет выгоднее для очистки стоков

установить септик заводского изготовления с активной биологической очисткой.

Комплектация ливневки

Точечная ливневая канализация комплектуется стандартным набором элементов.

  • Дождеприемники – преимущественно пластиковые, реже бетонные емкости, устанавливаемые непосредственно под водосточной трубой.
  • Отводы – специализированные двухслойные трубы или трубы для наружной канализации, проложенные подземным способом, по которым стоки выводятся за пределы участка или в место сбора. Отводы могут быть и открытого типа, в виде полимерных или бетонных лотков с решетками, самодельными, из распущенных пополам асбестоцементных или полимерных труб, а также просто канавами, выкопанными в грунте.
  • Водоприемники – если речь о загородных коттеджных поселках, сельских поселениях или садовых товариществах, в них обычно имеется общая дождевая канализация в виде дренажных канав вдоль границ участков. В этом случае отводы сбрасывают воду за пределами двора. Реже дренажная канава располагается непосредственно на участке, в низине, это может быть и функционально-декоративный сухой ручей или пруд. За неимением подобного, стоки ливневой канализации направляют в приемный поглотительный (дренажный) колодец, где они отстаиваются, фильтруются сквозь слой щебня и постепенно впитываются в землю. Еще один вариант – накопительные ливневые колодцы, которые по мере накопления откачивают посредством специальных дренажных насосов.

Линейная ливневая канализация обычно выполняется не вместо, а вместе с точечной, чтобы повысить эффективность осушения участка. В этом случае к дождеприемникам добавляют открытые готовые или самодельные лотки. Их устанавливают вдоль отмостки, садовых дорожек, в зоне парковки и в местах скопления воды по участку.

Когда укладываются дренажные маты?

По сути, это новая, но достаточно эффективная технология. Большое распространение получили геокомпозитные маты, которые состоят из дренирующего слоя, расположенного между неткаными фильтрами. В состав этого слоя входят жесткие полиамидные волокна, скрепленные в местах пересечения термическим способом. Таким образом, образуется трехмерная открытая структура.

Пристенные дренажи

В данном случае сооружается конструкция, при которой делается наружная гидроизоляция. Траншею выкапывают вдоль всего фундамента, при этом её глубина должна быть не меньше глубины прокладки фундамента.

Фундаментную стенку требуется гидроизолировать, саму же траншею заполняют дренажными материалами. Можно использовать маты, описанные выше, с нетканым фильтром из геотекстиля и слоем гидроизоляции из ПВХ.

Если есть необходимость, в траншеи укладываются трубы. отводящие дождевую воду, собираемую с крыши. В этом случае предусматривается использование пластиковых труб без перфорации. Посредством их использования вода из лотков отводится в водоприёмный колодец. Дождевую воду нельзя отводить в дренажную систему, поскольку при переполнении сооружения она может подняться в фундамент строения.

Дренажи вертикального типа

Такое сооружение будет иметь вид скважины с использованием насосно-силового оборудования, при этом обеспечивается принудительная откачка колодцев.

Этот дренаж чаще всего необходим в сельском хозяйстве, а также для осушения земли в процессе строительства дорог. Для устройства конструкции используются скважины и лотки, которые размещаются на водоупорном слое. Как правило, сооружения оборудуются глубинными насосами. Специалисты считают вертикальный дренаж самым эффективным. Также нужно отметить, что он отличается экономичностью, если на территории тяжелая слабоводопроницаемая земля.

Рекомендовано к прочтению: Что такое автономная канализация?

Вертикальные дрена могут располагаться на различной глубине, при этом всё будет зависеть от размещения водоносного слоя. Такая глубина может составлять 20-30 или 100-150 метров. В верхней части конструкции используются цельные водоприёмные трубы, а вот в нижней области они могут быть с щелевидными или обычными отверстиями.

Как правило, подобные скважины могут работать в разных режимах, что будет зависеть от сезонов природы. Важной особенностью канализационной системы является регулярный аудит. Он проводится для обнаружения неисправностей, к которым стоит отнести присутствие в устье скважины провальных воронок. Кроме этого система нуждается в своевременной очистке фильтра из песка и гравия, который периодически может заиливаться.

Если предусматривается устройство вертикального дренажа, то особое внимание рекомендуется уделить правильной эксплуатации откачиваемой воды из скважины. Если степень минерализации откаченной воды удовлетворительна, то её можно будет использовать для промывки почвы и орошения растений.

Какие трубы использовать для ливневки

При больших объемах стоков (большая площадь крыши, дождливый регион) использование только открытых каналов неэффективно, разве что в качестве дополнительных водосборников. Поэтому отводы дождевой канализации прокладывают подземным способом от каждого дождеприемника, используя полимерные трубы в зонах пешеходной нагрузки и металлические (стальная, чугунная), если необходимо проложить магистраль через въездную зону. Полимерные трубы используют двух видов:

  • Гофрированные двухслойные – наружный слой выполнен из полиэтилена низкого давления, а внутренний, из полиэтилена высокого давления. Речь именно о специализированных трубах с высоким классом жесткости, предназначенных для устройства ливневой канализации, а не о монтажных, в которых прокладывают электрокабели.
  • Рыжие канализационные – они предназначены для отвода серых стоков из дома к локальным очистным сооружениям или в коллектор централизованной сети. Но в большинстве случаев именно такими трубами и комплектуют ливневую канализацию.

Объем ливневых стоков величина расчетная, зависящая как от площади крыши здания, так и от количества осадков, выпадающего в регионе, но в большинстве случаев для ливневой канализации даже большого частного дома достаточно трубы диаметром 110 мм. По стоимости что гофра, что гладкая ПВХ обойдутся примерно одинаково, но если рассматривать удобство и итоговые затраты, гофра предпочтительнее. Благодаря гибкости при монтаже потребуется минимальное количество фитингов, а они тоже стоят денег, да и ремонт обычно требуется там, где есть соединение. Удобство прокладки гибкой трубы на порядок выше, чем жесткой, а форму гофра держит не хуже. Класс прочности (SN) у обоих видов достаточен для прокладки подземным способом даже на большой глубине. Обычно ливневую канализацию сильно не заглубляют, но когда речь о точечной системе, отвод укладывают преимущественно под отмосткой.

Виды систем дренажа для септика

Фильтрующий колодец

По сути, такая конструкция напоминает традиционную выгребную яму, у которой нет изолированного дна. Именно в нее и перетекает содержимое автономного очистного сооружения (жидкость) для последующего выхода в грунт.

Такой вариант дренажа для септика более подходит для дачных участков, на которых система канализации ежедневно не эксплуатируется. Да и площадь по сравнению с другими способами отвода стоков она занимает намного меньшую.

При устройстве такого дренажа для септика своими руками роется яма. Есть несколько методик обустройства котлована: отделать стены кирпичом (кладкой), уложить в него друг на друга несколько ж/б колец или поставить бочку (лучше пластиковую) без дна. Последний вариант наименее затратный.

Рассмотрим, как сделать такой дренаж для септика. Это – самый легкий способ, так как гидроизолировать этот резервуар не понадобится. Котлован по глубине должен быть таким, чтобы после постановки емкости на место до поверхности оставалось бы еще примерно полметра. С целью снижения последствий возможных «пучений» грунта дно засыпается сначала крупнозернистым песком, потом гравием (слоями по 20 см). Кроме того, это – дополнительный фильтр для доочистки стоков.

Для повышения скорости ухода воды в почву при таком дренаже для септика боковые стенки (примерно на 0,6 – 0,8 м) от дна подвергаются перфорации. Чтобы отверстия не «заиливались», бочка снаружи обсыпается мелким гравием или керамзитом.

Необходимо предусмотреть съемную крышку для возможности доступа к емкости при ее опорожнении. Кроме того, устройство вентиляционной трубы для отвода продуктов газообразования.

  • Делая дренаж септика своими руками, необходимо правильно выбрать место для установки сливного колодца. Существуют определенные правила, нарушение которых влечет административную ответственность, не говоря уже о вероятных конфликтах с соседями.
  • Прежде чем приступить к монтажу, необходимо рассчитать размеры возводимого резервуара. Они зависят не только от предполагаемого объема стоков (в том числе, и разовых сбросов), но и от характеристик грунта.
  • Если на участке забор воды делается из колодца, то такой способ неприемлем, так как нижняя часть резервуара должна располагаться глубже его дна. А это на практике трудновыполнимо.
  • Необходимо продумать не только обустройство гидроизоляционного слоя, но и утепление резервуара, иначе в зимнее время он будет перемерзать.

Нюансы проектирования и реализации ливневой канализации

Как и любую инженерную систему, ливневку нужно рассчитать и спроектировать, а уж будет это набросок от руки или визуализация в графическом редакторе – вторично. Главным условием хорошей проводимости системы является соблюдение уклона при прокладке, как открытых каналов, так и подземного отвода. Этот показатель также регламентируется действующим СП и напрямую зависит от диаметра – для «топовых» 110 мм задается уклон в 2 см на каждый погонный метр трубы. Достаточно большой уклон обусловлен залповостью, если дренажная труба работает в постоянном размеренном режиме, собирая и выводя воду, то дождевая «редко, но метко» отводит напорный поток. На сравнительно небольших отрезках некоторое уменьшение уклона некритично, при укладке протяженных магистралей необходимо выдерживать рекомендуемое значение. В противном случае работа ливневой канализации при пиковой нагрузке может нарушиться. При расчете и проектировании схемы точечной ливневой канализации с прокладкой отводов подземным способом, необходимо предусмотреть поворотные колодцы. Иначе работа системы может продлиться меньше, чем хотелось бы.

LadomirМодератор FORUMHOUSE

Нормативы и рекомендации считают, и практика это подтверждает, что поворотные колодцы надо ставить не реже, чем на каждом втором повороте. В качестве поворота можно использовать и дождеприемник. Несоблюдение этой рекомендации снижает капитальность (срок службы) и ремонтопригодность системы.

Поворотный колодец может быть как готовым, так и самодельным – из той же рыжей трубы, главное, чтобы диаметр не меньше 300 мм, а лучше еще больше. Но если колхозить, придется сообразить и дно, и крышку, тогда как готовые комплекты достаточно просто присоединить к трубам.

Рассмотрим типовую ситуацию.

AHDPEY_RUZAУчастник FORUMHOUSE

Помогите спроектировать и реализовать ливневую канализацию. Строю дом. Системы ливневой канализации нет. Очень беспокоюсь. Этой осенью купил дождевые приемники. Теперь хочу подготовиться к весне и весной заняться обустройством ливневой системы. Вот только с теорией у меня никак. Какой расчет, что нужно? Как приемники соединить с рыжими канализационными трубами? Через тройник или последовательно. У меня восемь водосточных желобов и небольшой уклон участка, относительно картинки – снизу вверх.

Инструкция.

LadomirМодератор FORUMHOUSE

Вам нужны восемь дождеприемников, соединенных трубами с выводом стоков либо в открытую дренажную канаву, либо на сооружение подземной фильтрации (например, в поглощающий колодец). У дождеприемников есть посадочные места для соединения с трубами, обычно они соединяются последовательно, но иногда приходится использовать и тройник. Также понадобятся поворотные колодцы, дождеприемники и колодцы соединяем трубами и от последнего дождеприемника или колодца стоки выводим на утилизацию. А в случае невозможности вывести стоки на рельеф или в канаву открытом способом, может понадобиться поглощающий или коллекторный колодец (колодцы). Уклон системы должен быть направлен в сторону уклона рельефа местности.

При укладке труб дождевой системы значительно меньше «танцев» с бубнами, чем при устройстве дренажной системы. Глубина заложения в каждом случае подбирается индивидуально, но в среднем это, 30-50 см. У многих отводная магистраль проходит под газоном и цветниками, этой глубины достаточно, чтобы при посадке и обработке не повредить трубы. Учитывая, что ливневка все же сезонная система с максимальной нагрузкой в теплые сезоны, заложение выше уровня промерзания вполне логично. Но для подстраховки некоторые кидают в траншею греющий кабель.

Сама траншея выкапывается с соблюдением уклона, профи рекомендуют копать не от водосборов к сбросу, а, наоборот, от колодца (канавы, оврага, ручья, пруда и др.) вверх. Укладка трубопровода проводится без предварительной подготовки, непосредственно на грунт, траншея засыпается грунтом же, но если грунты пучинистые, подсыпают щебень. При установке дождеприемников под них желательно залить бетонную подготовку поверх слоя щебня. В некоторых источниках рекомендуют бетонирование со всех сторон с заливкой в опалубку, но это избыточно. Дождеприемники монтируются в одной плоскости с опалубкой и при укладке черновых слоев и финишного покрытия и без «саркофага» будут надежно зафиксированы. При выборе лотков стоит учитывать, что бетонные уже с уклоном, а под пластиковые его придется организовать.

Какое дренажное оборудование может использоваться?

  • Поворотные и водоприемные колодцы. Первый вариант конструкции должен устанавливаться в местах, где предусматривается поворот труб. Для их изготовления применяется ПВХ, при этом диаметр колодца может быть равен 30-ти см, а высота 1,25-3 метра. Что касается водоприёмных колодцев, они должна размещаться в низшей точке земли, при этом важно брать во внимание топографию местности. Подобные конструкции сооружаются с целью отвода влаги. Для изготовления конструкции используется пластик или железобетонные кольца.
  • Насосы требуются для откачки жидкости, которую требуется поднять на поверхность с определённой глубины для сброса в другое место. Насос для дренажа должен работать только в погруженном в воду состоянии. Как правило, электрическая часть изделия изготавливается из водонепроницаемых материалов. Колодец из пластика или бетона должен сооружаться в самом низком месте, в него погружается этот дренажный насос. До сливного места нужно проложить отводящую трубу, которая должна фиксироваться к выпускному патрубку.

Источники:

Дренажная канализация – это система перфорированных труб, именуемых дренами, функционирующими как одно целое с канализационной системой дома и септиком.

При этом, очень часто дренажную канализацию делают для отведения стоков из бани, потому как здесь не содержится крупных фракций и такую воду, прошедшую через слой щебня и песка, можно пропускать в грунт, не волнуясь за состояние экологии.

Может обустраиваться и ливневая дренажная канализация. Она необходима для отведения с поверхности грунта дождевой воды. В таком случае траншеи будут прокладываться вокруг дома, оснащаясь приемниками воды, поступающей из слива.

Содержание статьи:

Дренажная канализация

Как устроена дренажная система, обустроенная своими руками

Разобравшись в том, что такое дренажная система канализации, следует рассмотреть особенности ее устройства.

Здесь ничего сложного нет.

Она представляет собой перфорированную трубу, уложенную в траншею на слой дренажа.

В роли последнего могут выступать разные материалы — в зависимости от особенностей грунта, уровня залегания грунтовых вод, а также степени загрязнения стоков.

Для обустройства дренажа обычно используется гравий, песок и геотекстиль.

В комплексе они обеспечивают дополнительную очистку сточных вод, предотвращают засорение канализационных труб илом.

Гравий, песок и геотекстиль

По схожему принципу обустраивается дренажная система участка своими руками в тех случаях, когда нужно обеспечить защиту от чрезмерного повышения уровня грунтовых вод и затопления участка.

Также подобная система станет хорошим методом организации ливневой канализации, отводящей воду из водосточных труб, предотвращающей подтопление фундамента здания. Единственное отличие здесь – отсутствие дренов.

Дренажная система участка без дренов

Во всех перечисленных случаях следует тщательно продумать последний момент – куда будет поступать вода из дренажных труб или траншей.

Если стоки из дома должны отводиться исключительно в септик или фильтрационный колодец, то грунтовая и дождевая вода может поступать не только в специальный сборник, но и, например, в пруд, любой другой водоем.

Ее можно использовать для обустройства купальни для домашних птиц.

Схемы дренажной системы участка

Как сделать из канализационной трубы дренажную

Дренажная труба для канализации представляет собой обычную перфорированную трубу.

Купить ее можно в любом магазине.

Но, если у вас имеется в наличии канализационная труба из ПВХ для обустройства наружной канализации, то вы можете сделать из нее дренажную, при чем собственными руками, ведь канализационные и дренажные трубы отличаются лишь наличием в своей поверхности отверстий.

Дренажные трубы для участка

Существует два способа осуществления этой задумки. Первый — это при помощи дисковой пилы.

Вам потребуется выполнить в таком случае следующие действия:

  • взять дисковую пилу. Диск должен быть оснащен твердосплавными насадками;
  • при помощи этого инструмента сделать в трубе множество пропилов, распределяя их равномерно по всей поверхности изделия. Их длина должна быть 10-20 см. Нужно проследить за тем, чтобы пропилов не было слишком много, потому как тогда труба потеряет свою прочность;
    Дисковая пила для пропилов в пластике
  • оставшиеся заусеницы удалить ножом;
  • важно! Ширина отверстий должна составлять примерно 5 мм. расстояние между пропилами не может быть больше 50 см. Желательно, чтобы они располагались чуть плотнее.

Также можно сделать дренажную трубу для канализации при помощи дрели.

Работа будет выглядеть следующим образом:

Отверстия в дренажной трубе дрелью

  • взять дрель и сделать в трубе большое количество отверстий;
  • нужно учитывать то, что диаметр отверстия должен быть меньше чем размеры фракций щебня, используемого для обустройства дренажа. Это исключит забивание дренажной трубы. Оптимальный диаметр отверстий — это 5 мм. Расстояние между ними должно быть максимум 10 см.

Дренажная труба с отверстиями

Мы рассмотрели, как сделать дренажную трубу из канализационной. Какой способ выбирать, вы сможете решить, исходя из имеющегося в наличии инструмента.

Как делается дренаж для канализации

Думая, как правильно сделать дренаж для канализации, вам следует рассмотреть пошаговую инструкцию, которая сможет прояснить ситуацию и дать представление о последовательности и особенностях проводимых работ.

Дренаж будет обустраиваться следующим образом:

Инструкция по монтажу дренажа

  • выкапываем траншею нужной длины и глубины. Рекомендуется соблюдать оптимальную ее глубину 1,2 метра. Если уровень грунтовых вод на участке не высокий, можно сделать траншею глубиной 1,5 метра. Обязательно учитывать уклон – 1-2 см на каждый метр трубы;
  • на дно траншеи засыпаем слой песка, тщательно его утрамбовываем, соблюдая уклон. Для такой работы нужно выбирать песок с размером зерна 1,5-1 мм;
  • вместо песка можно засыпать слой гравия. Размер фракций должен составлять 20-40 мм;
  • застилаем траншею геотекстилем, необходимым для предотвращения заиливания трубы. Его края должны выходить наружу траншеи;

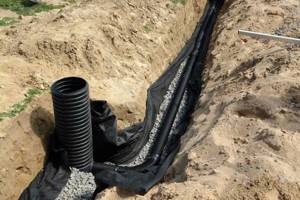

    Монтаж дренажа и укладка труб
  • насыпаем на геотекстиль слой промытого щебня. Лучше использовать фракцию до 16 мм. Толщина слоя должна составлять примерно 20 см;
  • поверх слоя щебня укладываем дренажную трубу, соблюдая уклон;
  • соединяем дренажную трубу с фильтрационным колодцем или герметичной емкостью, куда будут поступать основные массы стоков;
  • проверяем все соединения на герметичность;
  • если утечек нигде нет, поверх засыпаем трубу щебнем, который накрываем свободными краями геотекстиля;
    Засыпка щебнем и оборачивание геотекстилем
  • засыпаем геотекстиль грунтом или песком.

Для отведения осветленной воды из септика можно также соорудить поле фильтрации.

Это достаточно распространенная система дренажа.

Здесь копается траншея нужной ширины, глубина ее будет составлять 1-1,5 метра.

Точно также дно обустраивается песчаной подушкой, только укладывается на нее несколько дренажных труб параллельно друг другу с расстоянием 0,7-1 метра.

Так выглядит поле фильтрации дренажа

Безусловно, можно обойтись и без геотекстиля, но все же рекомендуется использовать этот материал. Он препятствует заиливанию дренажной трубы, продлевает срок ее службы в среднем на 4-5 лет.

Виды уклона дренажной системы

Важно также знать и то, что уклон канализационной трубы будет полностью зависеть от ее диаметра.

Стандартные показатели диаметра – это 110 мм, а уклона – 1-2 см на метр изделия.

Если диаметр дренажной трубы для канализации уменьшается, то уклон должен увеличиваться.

Здесь действует закономерность: чем больше диаметр перфорированной трубы, тем больше ее пропускная способность.

Видео

Для частного дома, не подключенного к центральной системе канализации, вопрос обустройства септика крайне важен. Именно он отвечает за очистку канализационных стоков, не давая им попадать в грунт или водоемы, загрязняя их.

Любая ошибка при обустройстве септика может иметь плачевные последствия: загрязнение территории, выход из строя системы канализации, ухудшение условий проживания в доме и т.д. Чтобы избежать подобной «экологической катастрофы», нужно позаботиться о грамотном монтаже самого септика, а также поля фильтрации и дренажной системы, которые тоже являются элементами системы очистки канализационных стоков.

Как правильно сделать дренажную систему канализации?

Дренажная система представляет собой систему перфорированных труб, которые также называют дренами, работающих как одно целое с системой канализации дома и септиком. От расположения последних напрямую зависит глубина установки труб. Канализационная труба должна устанавливаться на глубине 0,45-0,65 м под углом 2-3°. Бак септика монтируется на глубине 1,25-2 м, но не глубже. При расположении бака на большей глубине возникают трудности с процессом доочистки стоков анаэробными бактериями.

Перфорированные трубы системы дренажа должны иметь диаметр 0,11 м. Диаметр сливных отверстий, расположенных вдоль труб, зависит от их места расположения: в верхней части труб отверстия меньше по диаметру, а в нижней больше. Это делается для того, чтобы стоки равномерно распределялись по площади. В начале системы их количество больше, а диаметр отверстий меньше, что не дает стокам вытекать сразу. Чем дальше расположены отверстия от распределительного колодца, тем больше их диаметр, в конце труб отверстия делаются внизу.

Для правильного обустройства дренажа нужно использовать несколько несложных правил:

  • длина каждой из дренажных труб не должна быть больше 25 м, начиная от распределительного колодца и до места установки вентиляционных грибков;
  • расстояние между соседними дренами должно быть минимум 1,5 м;
  • установка дренажных труб проводится на глубине 1,5 м;
  • траншея, в которой размещается труба, по ширине должна быть не меньше 0,5 м, оптимальная ее ширина – 1 м.

Устройство поля фильтрации

Параметры поля фильтрации определяются типом грунта и его способностью к самоочищению.

Для обустройства такого поля следует соблюдать следующую последовательность работ:

  • на дно выкопанной траншеи насыпается слой очищенного песка толщиной приблизительно 10 см;
  • на песчаную подушку сверху засыпается щебень с фракцией порядка 20-40 мм. Толщина щебневого слоя 35 см;
  • на слой щебня укладывается дрена и сверху снова засыпается щебнем на высоту 10 см. На щебень настилается геотекстильная пленка, защищающая систему от заиливания;
  • сверху укладывается слой грунта.

При проведении вышеуказанных работ нужно помнить о некоторых нюансах:

  • дренажная система должна находиться на глубине 0,35-1,6 м. При меньшей глубине она может промерзать зимой, что потребует монтажа дополнительного утеплительного слоя;
  • трубы системы должны иметь наклон 1,5°;
  • чтобы избежать загрязнения воды в скважинах или колодцах, расстояние между ними и полем фильтрации должно быть более 30 м;
  • на поле фильтрации или около него нельзя высаживать деревья;
  • участки с дренажной системой не должны находится под дорогами, предназначенными для проезда транспорта;
  • если почва плохо впитывает влагу (например, глинистая почва) в траншее ее нужно заменить грунтом на глубину минимум 0,7 м;
  • дренажная система должна иметь вентиляцию в виде вентиляционных труб высотой не меньше 0,5 м. Сверху эти трубы накрываются козырьками для защиты от попадания внутрь пыли и мусора. Воздух, попадающий в систему через вентиляционные трубы, позволяет производить очистку стоков анаэробными бактериями, в результате чего стоки очищаются на 95-98%.

Важно помнить! Дренажная система в процессе эксплуатации требует периодического обслуживания, которое заключается в замене песчано-щебневой подушки на новую, а также замене слоя грунта под ней. Такое обслуживание должно проводится раз в 6-10 лет, что зависит от загруженности системы.

Как происходить фильтрация стоков?

Сточные воды, попадая в систему канализации, а затем в септик, проходят несколько этапов фильтрации:

  • стоки попадают в первый отдел септика, где отстаивается жидкость. Этот отдел оснащен специальной мембраной, которая не пропускает внутрь газы и пену;
  • под давлением новых стоков очищенная жидкость поступает в следующий отдел септика, где под действием специальных веществ расщепляются примеси. Эти примеси, реагируя с химическими веществами, переходят в взвешенное состояние;
  • в последнем отделе септика взвешенные примеси выпадают в осадок, а очищенная жидкость перетекает в распределительный колодец, а дальше в дрены.

Особую роль в процессе очистки стоков играют анаэробные бактерии, о которых говорилось выше. Они вводятся в септик в составе специальных средств и обеспечивают высокий уровень очистки. Кроме того, эти бактерии выполняют и защитную функцию, оберегая систему от заиливания.

Обратите внимание, что септик далеко не всегда может полностью расщепить все примеси – некоторые из них накапливаются в нем, понижая эффективность его работы. Для очистки септика он должен иметь люк, через который и удаляются остатки примесей с помощью ассенизаторской машины. О наличии подъезда к септику тоже нужно подумать заранее, еще при выборе его места расположения.

Для нормальной работы септика нужно свести к минимуму попадание в него дождевой воды, нерастворимых примесей, токсических веществ, в том числе и хлора. Все они могут значительно повлиять на работу септика, сократив срок его службы.

Примеры реализации ливневой канализации

olegtehУчастник FORUMHOUSE

Трасса трубы дождевой канализационной системы идет почти рядом с дождеприемником, трубы проложены под отмосткой. Пропускную способность не рассчитывал, просто взял рыжую трубу 100 мм диаметром. Даже в ливень хватает за глаза, весь слив уходит в отдельный колодец.

GripsKУчастник FORUMHOUSE

Проект ливневой канализации сделал сам, конечно, в процессе укладки были некоторые изменения на месте, по мелочи, но основное получилось, как планировал. Разуклонка в сторону лотков, отвод рыжей трубой практически под лотками в песчаной подушке. Лотки имеют в концах линии пескоулавливатели, которые и соединены с ливневой канализацией. Лотки желательно стыковать через пескоулавливатель, у них хорошие манжеты для стыковки труб, но можно и сам лоток пустить напрямую в трубу. У каждого лотка есть шаблон под вырезание отверстия для трубы с двух сторон в дне.

Проект.

Реализация.

Поле фильтрации

Если грунт на участке имеет очень низкую поглощающую способность (глина, лесс,), то для очистки стоков устраивают поле фильтрации. Этот вариант очистных сооружений также удобно применять в любых грунтах при высоком уровне грунтовых вод.

Схема очистки сточных вод на поле фильтрации

Стоки из септика, также как на поле поглощения, поступают через распределительный колодец в трубы дренажной системы — распределительные дрены. Из распределительных дрен стоки попадают в слой грунта — песчаный фильтр

, просачиваются через него и поступают, через трубы собирающего дренажа, в накопительный колодец.

Из накопительного колодца очишенные стоки самотеком — если позволяет рельеф, либо с помощью насоса, сбрасываются в водоотводную канаву на поверхности.

Процессы очистки стоков на поле фильтрации происходят в слое песчаного фильтра, аналогично тому, как это происходит на поле поглощения.

Устройство дренажа на поле фильтрации

Требования к устройству распределительного дренажа на поле фильтрации такие же, как и для поля поглощения — смотри выше.

Трубы распределительного и собирающего дренажа можно разместить в одном общем котловане, как показано на рисунке. А можно в отдельных траншеях — сверху распределительная дрена, снизу — собирающая.

При высоком уровне грунтовых вод

в любых грунтах котлован или траншею герметизируют — выстилают пленкой, которая предотвращает попадание стоков в подземные воды.
На затапливаемых участках
устраивают фильтрующий дренаж в насыпи.

Эксплуатация и обслуживание

Чтобы система ливневой канализация исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание.

  • Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора.
  • После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости.
  • Каждые два года проводится капитальная чистка всех элементов системы от мусора и осадков, включая промывку из шланга.
  • Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.

Дренажная конструкция закрытого типа

Закрытый канализационный дренаж представляет собой канавы с расположенными на дне элементами для дренирования. Закрытый тип предусматривает, что такие канавы должны засыпаться землёй.

Существует несколько разновидностей закрытых дренажных конструкций. Рассмотрим их:

  • простые закрытые системы;
  • системы, в которых присутствуют специальные водосборники (лотки);
  • системы, оснащённые дренирующими матами.

Обратите внимание! Две первых разновидности систем монтируются для того, чтобы выполнить удаление воды линейно или контурно. Последний вариант, в котором используются дренажные маты, не учитывает этого.

1. Простые дренажи закрытого типа. Для прокладки такой коммуникации необходимо вырыть соответствующие траншеи по периметру конкретного участка. Затем проводится засыпка канавы водонепроницаемыми материалами. Засыпка выполняется в несколько слоёв и в основном для этих целей применяется песок и щебень. В конце траншеи засыпаются землёй и утрамбовываются.

Для устройства дрен необходимо подготовить траншеи, в которые укладывается слой геотекстиля и засыпается щебень

Такая дренажная канализация имеет некоторые эксплуатационные недостатки. Например, при организации такой системы исключается возможность наблюдения за состоянием дрен. Исходя из этого, со временем эффективность дренирования будет постепенно уменьшаться. Для того чтобы повысить эффективность дренирования и продлить эксплуатационный срок такой конструкции, рекомендуется использовать дрены.

2. Закрытые сооружения, в состав которых входят специальные лотки. Для организации закрытой системы с лотками необходимо учесть один важный момент — в обязательном порядке для монтажа такой системы должна применяться схема, учитывающая свободный проход или проезд. Для монтажа лотковой системы используются лотки двух видов. Рассмотрим их:

  • перфорированные (такие лотки собирают воду с прилегающей к ним земли);
  • неперфорированные (для конденсации воды на поверхности).

Помимо этого, все лотки сверху оснащаются решётками. Решётки влияют не только на общую эстетичность, но и выполняет защитную функцию, предотвращая попадание различного мусора (например, веток) в систему. Материалы, из которых изготавливаются такие решётки, могут быть самыми разными, но обычно используют чугунные изделия.

Подводим итоги

Наличие ливневой канализации позволяет своевременно отводить дождевые и талые воды от зданий и с поверхности, поддерживая основания и участок в оптимальном состоянии. В отличие от дренажной системы, которая при определенных условиях способна пересушить участок, ливневая канализация дома безопасна. А непрезентабельную канаву можно превратить в элемент ландшафтного дизайна.

По теме советуем изучить профильную ветку на форуме, и консультанты и самостройщики всегда помогут и подскажут. Подробнее о дренаже в глинистом грунте – в одном из предыдущих материалов. В видео – ливневая канализация быстро и дешево.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Устройство дренажа канализационной системы

Дренажная система является инженерно-техническим сооружением, суть которого заключается в сборе и удалении профильтрованных стоков, в том числе и грунтовой воды.

Обычно дренаж создают с целью снижения уровня грунтовых вод. собирающихся вокруг дома. Таким образом, предотвращается их быстрый подъём.

как правильно сделать дренаж для канализации
принцип работы дренажной системы канализации

Если есть определённый опыт и знания в области подобных работ, то устройство дренажной канализации можно выполнить самостоятельно. Если нет уверенности в своих силах, при этом не хватает времени, можно обратиться в специализированную компанию, работники которой произведут все необходимые процессы, а именно:

  • измерят параметры объекта;
  • при необходимости произведут проектирование;
  • смонтируют дренажную канализацию.

Важными параметрами, на которые нужно обращать внимание при устройстве такой системы, является уровень залегания подземных вод и тип почвы. При глинистых и суглинистых почвах талой и дождевой воде свойственно собираться на поверхности. В результате такого явления будет риск её проникновения в подземные помещения, после неизбежно образование сырости в доме.

Если уровень подземных вод находится выше к поверхности, то стоит уже говорить о критической ситуации, когда без дренажной системы никак не справиться. Устройство такого сооружения просто необходимо, если этот уровень составляет 2,5 метра от земли.

как правильно сделать дренаж для канализации
устройство дренажа в грунт с переливом от основного септика

В соответствии со СНиП в процессе проектирования дренажной канализации важно учитывать такие факторы:

  • форму и размер территории;
  • особенность движения подземных вод;
  • геологические характеристики;
  • степень фильтрации водоносных слоёв;
  • область их распространения.

Устройство дренажной канализации нужно планировать ещё при проектировке объекта. Такие работы, как правило, должны проводиться на этапе строительства фундамента.

Производители дренажных труб

На отечественном рынке стройматериалов представлен огромный выбор дренов, отвечающих всем стандартам качества. Среди них: «Софтрок», «Прагма», «Корсис» и «Перфокор».

Софтрок

Softrock отличаются гибкостью и огромной сферой использования, они отлично подойдут для постройки осушительных каналов подвальных помещений, стоков крыш и земельных участков. Перфорированная труба имеет пенополистироловый наполнитель, который позволяет проводить укладку без использования щебня.

Дрены «Софтрок» легко установить на земельном участке и зная первичную технологию укладки, весь комплекс работ можно провести своими руками. Водоотвод Softrock хорошо зарекомендовала себя в плане износостойкости и благодаря наполнителю, увеличивает производительность всего комплекса до 50%.

Прагма

Дренажные трубы компании PipiLife зарекомендовали себя как надежные и износостойкие, легкость прокладки исключает использование строительной техники, при этом позволяя экономить на самом процессе.

Изготавливаются дрены «Прагма» из специального полипропилена, которые на практике способны справляться с большим количеством стоковых вод и имеют стойкость перед перепадами температур.

Кольцевая жесткость 8 кН/м2 позволяет прокладывать каналы водоотвода в любых условиях, трубы без труда соединяются между собой и могут комбинироваться с другими видами дренажей, такими как ПВХ и ПНД.

Корсис

Трубы «Корсис» изготовлены из высококачественного полиэтилена с двойными стенками, состоящими снаружи из черных гофров и гладкой белой поверхности на внутренней части. Дрены с большим диаметром 250-1200 мм производятся с раструбом, что упрощает монтаж и соединение компонентов между собой. Для их сборки требуется только одно кольцо уплотнителя. Трубы малого диаметра монтируются при помощи двух уплотнителей и муфты «Корсис».

Приобрели широкое применение в обустройстве безнапорных канализационных систем и ливнестоков.

Перфокор

дренажные трубы монтаж

Дрены «Перфокор» изготавливаются из перфорированного полиэтилена с двойными внутренними и наружными стенками. Жесткость варьируется от 4 sn, что встречается в бухтах по 50 м, до 8 sn — в отрезах по 6 м.

Благодаря более плотной структуре, Перфокор не поддается влиянию внешних факторов и устойчив перед атмосферными явлениями. Соединение их между собой проводится фасонными частями «Корсис», в то время как размеры 110-160 мм монтируются муфтами, без применения резиновых колец-уплотнителей.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
