Люки для канализационных колодцев: виды, размеры, характеристики

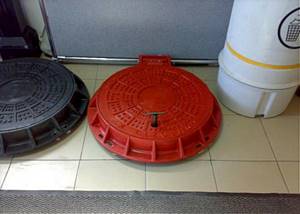

Канализационный пластиковый люк необходим для защиты ассенизационной системы от попадания отходов, мусора, а также для предотвращения возможных повреждений и хищений. В качестве одного из самых распространенных материалов для изготовления таких люков выступает полимер.

Описываемые изделия представляют собой одну из важных частей дренажной конструкции. Они способны выдерживать внушительную нагрузку, порой до 20 т. С помощью таких люков удается снизить скольжение автомобилей на дорогах. Устанавливаются такие изделия на приусадебных участках коттеджей, частных домов и дач, а также на пешеходных тротуарах, в садово-парковых зонах.

В процессе производства используется полимерпесчаная смесь. А вот специальные добавки помогают сделать характеристики изделия лучше. Сюда следует отнести водонепроницаемость, а также длительный срок службы и морозостойкость. Да и внешний вид заслуживает внимания. Если чугунные изделия неприглядны и представлены традиционным цветом, то полимерные смотрятся более привлекательно и могут иметь разные оттенки, что позволяет вписать люк в экстерьер.

Размеры

Канализационный пластиковый люк обычно имеет стандартные размеры. Это обусловлено тем, что параметры колодцев стандартные. Диаметр люка вместе с рамкой равен 80 см. Его отверстие, как и крышка, имеет диаметр в 62 см. Этого достаточно для того, чтобы рабочий смог влезть в колодец для проведения технических работ.

Для подземных колодцев обычно используются легкие, средние и тяжелые изделия. Размер их корпуса обозначается двумя параметрами: диаметром и высотой. Изучая размеры, вы должны обратить внимание еще и на размер крышки, она тоже ограничена диаметром и высотой. Квадратные канализационные полимерные люки способны претерпевать до 2 тонн. Диаметр и высота их корпуса составляют 640х640 мм. Что касается размера крышки, то она равна 600х600 мм.

А вот если конструкция будет способна выдержать до 1 тонны, то ее размеры могут быть равны 720 x 600 мм, что верно для корпуса, и 600х25 мм (диаметр и высота крышки). В продаже вы можете встретить еще одну разновидность легких люков, которые способны выдерживать вес автомобиля до 2 тонн. В данном случае размеры корпуса будут несколько больше, они равны 75х90 мм. А вот в случае с крышкой параметры достигают 690х55 мм.

Приобретая легкий и средний люки до 5 и 15 тонн соответственно, вы становитесь обладателем изделий со следующими размерами: 750х90 мм и 750х100 мм (размер корпуса), 690х55 мм и 690х50 мм (размер крышки). Если вас заинтересовали размеры канализационных полимерных люков, то следует обратить внимание еще и на изделие, которое способно выдержать до 25 тонн. Его размеры самые большие и равны 800х110 мм (размер корпуса), 700х70 мм (размер крышки). Лёгкие люки устанавливаются с углублением в пределах от 25 до 45 мм, тогда как средние и тяжелые монтируются на глубину в пределах 60 и 85 мм соответственно.

Размеры люков с малым уровнем нагрузки

Если вы являетесь частным потребителем, то, скорее всего, выберете садовый малогабаритный или зелёный лёгкий люк. В первом случае речь идёт об изделии, которое соответствует классу нагрузки А15. На поверхность может воздействовать вес до 1500 кг. Масса такого изделия 11 кг, оно готово прослужить примерно 50 лет. Размеры такого малогабаритного люка равны 540х540х80 мм.

Приобретая зеленый пластиковый легкий люк, вы становитесь обладателем изделия с таким же классом нагрузки. Вес конструкции составляет 10 кг, на ее поверхность может воздействовать такая же нагрузка, как и в вышеописанном случае. Используется такой люк для скверов, парков и зон придомовых территорий. Изделие готово прослужить до 20 лет, а его размеры равны 750 х750х80 мм.

В продаже представлены ещё и канализационные полимерные люки с замком. Эти запорные изделия относятся к такому же классу нагрузки, их вес составляет 46 кг, но предназначены они для парковых зон, а также пешеходных дорог. Срок эксплуатации остается прежним, а вот размеры несколько изменяются: 780х789х110 мм. Полимерные люки хороши тем, что они отлично вписываются в интерьер загородных участков. Это обусловлено внешним видом изделий, которые могут иметь самые разные цвета, среди которых:

• зеленый;
• коричневый;
• серый;
• чёрный.

Бетонные

Канализационный бетонный люк используется довольно редко. Как правило, необходимость в люках из данного материала возникает в тех случаях, когда канализационный колодец имеет нестандартную форму или размеры. В домашних канализационных сетях бетонные люки чаще всего используются для обеспечения герметичности конструкций, выполненных с использованием железобетонных колец. Поскольку монтажный обод тоже изготавливается из бетона, то конструкции хорошо совмещаются друг с другом.

Для больших сетей люки из бетона тоже можно использовать, но обычно такие случаи возникают, когда смотровые колодцы выполнены в нестандартной форме. Люк для такой системы изготавливается под заказ, в точном соответствии с проектом, по которому и возводится вся система.

Технические характеристики

Среди основных технических характеристик следует выделить вес изделия. О нем велась речь выше. Далее нужно учесть класс нагрузки. От этого зависит, какую массу на себе сможет принять поверхность конструкции. Этот фактор довольно часто играет решающую роль при выборе.

Люки полимерные канализационные (ГОСТ 3634-99) обозначаются разными буквами, которые определяют назначение. Например, если вы видите в маркировке букву Л, то это говорит о том, что перед вами облегченное устройство, номинальная нагрузка на которое составляет 1,5 тонны. На проезжей части такие изделия размещать нельзя.

А вот тяжёлые конструкции и средние люки устанавливаются на дворовых проездах и автостоянках. Они способны выдерживать нагрузку до 25 тонн. Все характеристики прописаны в государственных стандартах. На практике вы сможете понять, что в продаже представлены еще и чугунные люки, их диаметр может изменяться в пределах от 380 до 810 мм. Что касается пластиковых, то у них этот параметр начинается от 315 мм, а конечное значение равно 1 м.

При определенных условиях возникает необходимость в установке прямоугольного люка, одна сторона такого изделия равна 300 мм. Далее это значение увеличивается с шагом в 50 мм. А вот что касается максимального показателя, то он достигает 800 мм.

Типы канализационных колодцев

1. Смотровой — используется для контроля состояния системы, а также очистки канализации. Устанавливается: в местах поворотов и ответвлений трубопровода; в случае изменения диаметра и уклона канализационных труб; на прямых участках.
2. Фильтрационные — для очистки сточных вод.
3. Поворотные — устанавливаются в местах поворотов труб, что позволяет избежать засоров.
4. Перепадные — устанавливаются при больших перепадах уровня между трубами.
5. Накопительные— герметичные емкости для накопления сточных вод. Очищаются с помощью насоса или ассенизаторская машины.

Главное предназначение канализационных люков — это предотвращение травматизма, несчастных случаев и попадания мусора внутрь. Также, при необходимости, служат для свободного доступа к подземным коммуникациям, с целью контроля или ремонта.

В целях безопасности, канализационный колодец обязательно должен закрываться. Формы люков выпускаются квадратные, овальные, прямоугольные, выпуклые, плоские. Вогнутых не бывает. Чаще всего встречаются круглые. При любом положении, круглая крышка не провалится внутрь. Также немаловажным есть удобство транспортировки — можно перекатить.

В некоторых американских городах встречаются треугольные люки, указывающие направление воды в канализации. Но из-за недостаточной их безопасности, постепенно заменяются на обычные.

Канализационные люки, как правило, имеют большой вес, от 50 кг и выше. Это необходимо для предотвращения самооткрытия люка на проезжей части. Все люки, без исключения, имеют ребристую поверхность, для большего сцепления с поверхностью подошв обуви и шин автомобилей.

Иногда встречается очень интересная декоративная маркировка люков. Что вызывает повышенный интерес коллекционеров со всего мира.

Для изготовления люков используют различные материалы, но классический вариант — это чугун.

Основные разновидности люков по материалу изготовления

Люки канализационные чугунные, пластиковые, полимерные и пластмассовые представлены к продаже в широком ассортименте. Что касается чугунных изделий, то у них повышенная прочность и продолжительный срок службы, который достигает 100 лет. В большинстве случаев такие изделия устанавливаются на территориях с повышенной нагрузкой на конструкцию, сюда следует отнести автодороги и подъездные пути. А вот на частных территориях такие люки почти нельзя встретить, ведь здесь не предъявляется высоких требований к прочности изделий. Кроме того, такие варианты порой не столь доступны по стоимости.

Пластиковые люки получили более широкую популярность, ведь они обладают множеством преимуществ. Среди прочих доступная цена, а также широкий модельный ряд и богатая цветовая гамма. Вес таких конструкций незначителен, поэтому устанавливать их очень просто. Наиболее подходящим вариантом для частных домовладений станут пластиковые люки. А вот пластиковые конструкции хороши еще и тем, что не представляют собой интереса для сборщиков металлолома. Материал не ржавеет, не выгорает на солнце и остается устойчивым к влаге и ультрафиолету. Такие характеристики свойственны пластмассовым люкам по той причине, что в процессе производства к ингредиентам добавляются жаростойкие пигменты и присадки.

По сравнению с чугунными пластиковые люки очень легки. А установить их можно даже на территории газона, где он будет сливаться с зеленой массой травы. Полимерно-песчаные люки устойчивы к перепадам температур, поэтому эксплуатировать их можно в любых климатических зонах. Их рабочий диапазон ограничен пределами от -50 до +50 °C.

Почему еще стоит выбрать полимерный люк

Люк канализационный полимерный, характеристики которого описаны в статье и должны быть вами изучены перед приобретением такого товара, не издаёт звенящего звука при наезде на него автомобиля. Что особенно актуально для спальных районов. Пластмассовые люки устанавливаются еще и на автозаправочных станциях. Это обусловлено тем, что они не искрят при открытии и закрытии, а также в момент проезда по их поверхности автотранспорта.

Стоимость люков

Размеры канализационных люков полимерных вам теперь известны, однако потребителей интересует ещё и стоимость. Приобрести легкое изделие с незначительной высотой можно по 380 руб. за штуку. Вес крышки и кольца составляет 25 кг. А вот лёгкий высокий канализационный люк стоит уже 580 руб., его вес вместе с крышкой и кольцом составит 45 кг.

Классификация по назначению

Маркировка в виде буквенного обозначения наносится на канализационную крышку:

• водопроводные колодцы – «В»;
• канализация – «К»;
• дождевые колодцы – «Д»;
• тепловая сеть – «ТС»;
• газовая сеть – «ГС»;
• магистральные автодороги – «ТМ»;
• городская кабельная сеть – «ГКС»;
• городская телефонная сеть – «ГТС».

Обозначения канализационных люков

Цена на средние и усиленные люки

Среднее изделие с крышкой и кольцом в комплекте будет весить 52 кг, а его цена равна 650 руб. Размеры канализационных люков полимерных были упомянуты в статье. Теперь вам известно, какими параметрами обладает тяжелое изделие. Дополнительно стоит отметить лишь вес, он составляет 57 кг, тогда как заплатить за такой люк придётся 800 руб. Усиленный полимерный тяжелый люк стоит уже 950 руб., а его вес равен 60 кг.

Методика проведения работ

Между крышкой колодца и люком должно находиться опорное кольцо. Оно уменьшит нагрузку на плиту в несколько раз. Взамен кольца можно использовать кирпичную кладку, однако со временем она может разрушиться, что станет причиной провала крышки.

Люк канализационный полимерный, цена которого приемлема для большинства потребителей, устанавливается по определенному алгоритму. На первом этапе он предполагает выравнивание кольца по горизонтали с помощью уровня. Это позволит равномерно распределить нагрузку. Конструкция не должна располагаться под уклоном, так как это может стать причиной проседания и разрушения устройства.

Особенности установки канализационных крышек

Монтаж чугунного и полимерного канализационного люка проводится по одной схеме. Разница заключается в том, что установку более лёгкого полимерного изделия выполнит один человек.

Порядок работ:

Схема основных элементов сооружения канализационного колодца

• Получить доступ к горловине колодца. При необходимости снять верхний грунт с таким расчётом, чтобы после монтажа люк не выступал над поверхностью участка. Рекомендуемые уровни заглубления: 24–45 мм – для лёгких, 60 мм – для средних, 85 и ниже – для тяжёлых моделей.
• Провести установку бетонного опорного кольца К60 или КЦ01, которое уменьшит несущую нагрузку на плиту. Можно возвести кирпичную кладку, но она не будет достаточно долговечной. Со временем под действием осадков кирпичи начнут разрушаться, что приведёт к деформации и провалу всей конструкции.
• Установить обечайку, не допуская уклона – это может привести к проседанию люка в процессе эксплуатации. При необходимости укладывают уплотнитель. Проверить уровнем, жёстко закрепить – наличие пазов для крепления значительно облегчает этот этап.
• Вокруг обечайки соорудить опалубку и залить её бетонным раствором. Дать полностью высохнуть в течение 2–7 дней.
• Смазать рабочую поверхность кольца солидолом или литолом – это предотвратит примерзание при минусовой температуре.
• Установить крышку на люк, проверить открывание, закрыть на замок.

Если изделие неудачно вписывается в ландшафт, его можно замаскировать декоративными элементами в виде камня-валуна, пня, указателя, статуи или клумбы. Это не только оригинальное экстерьерное решение, но и дополнительная защита. При этом не следует перегружать участок – доступ к смотровому колодцу должен быть лёгким в любое время года.
