Подключение стиральной машины к водопроводу осуществляется посредством заливного шланга. С его помощью машинка может набирать воду для всех этапов стирки белья. К системе водоснабжения шланг подключается через специальный шаровой кран, который заранее врезается в трубу ХВС. Наливной шланг, идущий в комплекте со стиральной машиной, не всегда может отвечать требованиям пользователя. Возможно он будет слишком короток или, наоборот, будет чересчур длинным. Кто-то комплектный предпочитает поменять на шланг с аквастопом. В любом случае, чтобы приспособления для подачи воды отвечало каким-то специфическим требованиям, его придётся приобретать отдельно.
Виды заливных шлангов

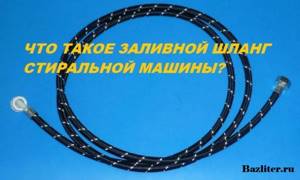

Заливной шланг для стиральной машины представляет собой поливинилхлоридную трубку, усиленной нейлоновой оплёткой с гайками и фитингами, одна сторона которой подключается к системе водоснабжения частного дома или квартиры, а другая к стиральной машине. Гайки и фитинги делаются из пластмассы, поэтому их нужно закручивать вручную, иначе они могут треснуть. На месте соединения фитинга с трубой у качественного заливного шланга установлены металлические прессованные гильзы. На каждом изделии есть маркировка с числами, обозначающими рабочее давление и температуру. Стандартный заливной шланг выдерживает давление в 4 Бара. Чтобы шланг не расширялся под напором воды, его основание обматывается несколькими слоями армированных нитей. Заливные шланги для стиральных машин бывают:
- с фиксированной длиной 1−5 м;
- в бухте (длина до 10 м);
- телескопические шланги, которые за счёт гофроволны шланг увеличивается в длине;

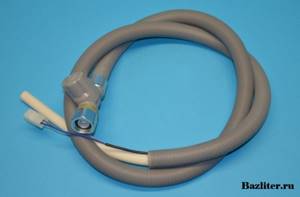

- шланги с системой Аква-стоп, защищающие стиральную машину от протечек;
О системе Аква-стоп надо рассказать отдельно. Дело в том, что во время подачи воды в стиральную машину на шланг действует большое давление, поэтому он может не выдержать и лопнуть, затопив соседей и испортив имущество в квартире. Система Аква—стоп не допустит этого. Она представляет собой двойной заливной шланг, выдерживающий давление до 70 Бар, с набалдашником, наполненным специальным порошком или оснащенным электромагнитным клапаном.
Если шланг неожиданно прорывается, вода начинает поступать в набалдашник. Порошок расширяется, перекрывая тем самым подачу воды из крана. Либо срабатывает клапан и перекрывает поток воды. Датчики управления клапаном надёжно спрятаны под наружную оболочку гибкого шланга. Оболочка окутывает весь шланг вплоть до его окончания внутри стиральной машине. Даже если шланг прорвётся у самого выхода, вода всё равно не будет вытекать наружу, а будет собираться в специальном поддоне, расположенном в нижней части стиральной машины. Поддон оснащён чувствительным поплавком, который при появлении воды поднимается и замыкает контакты микровыключателя. Кроме того, клапан срабатывает, когда переполнен рабочий бак, повреждён трубопровод машины либо из-за передозировки стирального порошка пена лезет за пределы рабочего бака наружу.
В некоторых моделях система Аква-стоп оснащена
аварийным насосом, который начинает откачивать воду в случае несрабатывания аварийного клапана. Стоит сказать, что заливной шланг с системой Аква-стоп действует в случае аварии только один раз. После срабатывания системы шланг вторично использовать нельзя, и он подлежит утилизации. Однако может быть, именно этот случай поможет Вам избежать потопа и большого материального ущерба себе и соседям. Заливной шланг с системой Аква-стоп продаётся в том же отделе, что и бытовая техника. Каждая уважающая себя марка выпускает к своим стиральным машинам, помимо обычных шлангов, шланги с системой Аква-стоп. С таким шлангом Вы можете не бояться, что в Ваше отсутствие произойдёт затопление.
Неверное положение
Часто случается так, что из-за неправильного положения, использованная вода застаивается в баке, а иногда вытекает на пол. Это бывает оттого, что шланг перекошен или сливной канал расположен неравномерно, например, критическая высота, препятствующая стоку воды — она не уходит во время слива и частично остаётся в баке.
Хомут заливного шланга с прокладкой
Для исправления данной причины важно привести шланг в месте соединения с водопроводной трубой и сливом в равномерное положение, так, чтобы перекос был не более 45 градусов. Пластиковая же часть должна лежать ровно вплоть до места слива. Важно, чтобы давление воды распределялось равномерно. Если в какой-то из частей давление ниже положенного, то там и начинается течь.
Технические характеристики заливных шлангов
| Фирма-производитель | Технические характеристики | Страна-производитель | Длина | Цена |
| Угличский завод полимеров |
| Россия | 3 м | 66 рублей |
| Cotali UDI-BLACK |
| Италия | 2 м | 358 рублей |
| Electrolux |
| Швеция | 1,5 м | 806 рублей |
| Reflex |
| Италия | 1,5 м | 165 рублей |
| SCANPART 11.200.901.23 |
| Германия | 2,5 м | 599 рублей |
| CODO |
| Россия | 1,5 м | 155 рублей |
Правила замены бракованных шлангов
Если причина протекания заключается не в изношенности прокладки, то вам, вероятно, придётся заменить шланг. Для того, чтобы заменить шланг заливной с аквастопом, не нужно вызывать мастера или обладать какими-либо техническими навыками. Сделать это достаточно просто. Для этого старайтесь точно следовать пошаговым инструкциям:
- Отключите воду на источнике подачи воды в бак
- Аккуратно открутите хомуты
- Снимите старый шланг
Теперь, следуя той же схеме, но в обратном порядке, вы можете прикрутить новый. Перед запуском откройте кран и зажмите выходное отверстие ладонью, чтобы проверить надёжность закрепления. Если таковые нашлись, открутите переходник и прикрутите обратно, но уже так, чтобы всё стояло ровно.
Закрепление шланга
Готово! Заливной шланг на своём месте. Теперь вы можете заново проверить, нет ли где течи. Если больше не капает, значит проблема решена. Если капает в других местах, значит вам предстоит устранить и другие возможные неполадки в оборудовании.
Как подключить заливной шланг к стиральной машине?
Относительно длины заливного шланга есть только одно ограничение: чтобы общая суммарная длина от шланга до слива не превышала 15 метров. Это значит, что максимальная длина заливного шланга не должна превышать 3 м. Иначе нагрузка для сливного насоса будет слишком велика, и он может сломаться. Заливной шланг имеет стандартную резьбу ¾ дюйма и подключается к запорному крану. Подводка к пластиковым водопроводным трубам врезается легко и просто. В новых домах и при капительном ремонте место для установки крана для стиральной машины проектируется заранее.
Если же в доме капитальный ремонт не проводился, и водопроводные трубы не рассчитаны на подключение стиральной машины, то в этом случае заливной шланг устанавливают перед ванным смесителем либо наворачивают на поплавковый клапан сливного бачка. Для этого:
- с поплавкового клапана откручивают гибкий шланг подачи воды;
- накручивают на впуск-кран;
- к нему прикрепляют гибкий шланг.
Для уплотнения на резьбу выпуска поплавкового клапана наматывают ФУМ-ленту. В случае прикрепления заливного шланга к смесителю, то сам смеситель снимается, а на эксцентрик с холодной водой накручивается кран подключения к стиральной машине, а на эксцентрик с горячей водой — муфта. Поверх этого устанавливается сам смеситель. Конечно, это не самый лучший вариант, но мало ли, тоже пригодится. Есть даже специальные краны для подключения к поплавковым клапанам бачков унитаза, а также настенным смесителям.
Сливной шланг так же, как и заливной, идут в комплекте. Он служит для слива используемой во время стирки воды в канализационный сток. Однако длина предлагающегося к стиральной машине шланга не всегда позволяет дотянуться до места стока, поэтому у потребителей сливные шланги востребованы ничуть не меньше, чем заливные. Они имеют с обоих концов патрубки, и такой шланг можно растягивать в длину. Патрубки обеспечивают
герметичное соединение в местах стыка. Сливные шланги не имеют технических характеристик и рассчитаны только на естественный напор сливаемой воды. Материалом для их изготовления является резина, которая под воздействием горячей воды и моющих химических средств и отбеливателей трескается и лопается, несмотря на усиление проволочной спиралью.
Недостаточно прочное соединение
Одной из основных причин, по которой после спуска воды течёт, является ненадёжное закрепление. В этом случае дренажный шланг может шататься в месте своего подсоединения к машине или к месту слива грязной воды после очередного цикла. Причины, по которым сливной шланг стиральной машины течёт, могут быть следующие:
- Изношена прокладка, расположенная в местах подсоединения шланга. Резиновая прокладка округлой формы служит дополнительной заглушкой в местах, куда подключены шланги для подачи воды в бак стиральной машины. Со временем прокладка изнашивается, становится менее упругой и постепенно теряет свою форму, а на ней образуется белый налёт. Скорее всего, в местах, где расположены стяжка и хомут, во время работы начинает подтекать. Чаще всего, это возникает после переноса стиральной машины в другое место, в особенности, транспортировки на новую квартиру.
- Диаметр резинового сливного шланга стиральной машины не позволяет ему надёжно встроиться в сливное отверстие, в результате чего вода вытекает на пол.
- Шланг засорен
Все эти проблемы легко устранить. Если шланг стиральной машины засорен, то его можно прочистить как длинной проволокой, так и струей воды, а если проблема в изношенной прокладке, то здесь надо купить новую. Во избежание ошибок и лишней мороки, вы можете просто взять с собой в магазин старую, неисправную прокладку и попросить продавца принести вам такую же, но исправную. Прокладки стоят очень дёшево и в магазинах сантехники очень большой выбор, поэтому с приобретением данной запчасти проблем у вас не возникнет.
Заливной шланг
Как подключить сливной шланг?
При помощи пластиковой направляющей сливной шланг крепится к краю акриловой ванны или раковины. Можно в качестве слива использовать сифон от умывальника, либо купить специальный двойной сифон с дополнительным отводом для сливного шланга стиральной машины. Если же Вам не хватает для слива воды имеющейся длины шланга, то эту ситуацию легко исправить. Необходимо приобрести пластмассовый удлинитель, ещё один сливной шланг и два хомута. Шланг, выходящий из стиральной машины, вставляется в пластмассовый удлинитель, а второй шланг вставляется с другой стороны удлинителя. Оба шланга закрепляются хомутами. Всё, удлинённый шланг можно подключать к канализации.
Замена сливного шланга проходит проще, чем заливного. Связано это с тем, что для того, чтобы добраться до основания сливного шланга, надо немного разобрать стиральную машину и забраться внутрь её. У некоторых марок стиральных машин сливной шланг прикреплён вверху корпуса, а у некоторых внизу. Чтобы узнать, каково же подсоединение в Вашей стиральной машине, нужно снять крышку стиральной машины. Хотя у некоторых марок, например, AEG, Siemens и Bosch, надо убрать переднюю часть корпуса .
Однако остановимся на замене сливного шланга через заднюю часть корпуса, как это делается у марок Indesit, Ariston, LG, Candy, Ardo, Beko, Samsung, Whirpool. У этих моделей сливной шланг расположен в нижней части задней крышки корпуса. После снятия панели (делается это легко):
- открутить саморезы, и крышка сама легко снимается;
- медленно убрать фильтр сливной помпы, заранее подготовив тряпку и ведро;
- Вылить воду из стиральной машины, предварительно поставив ведро и наклонив ее вперед;
- Снять улитку, у которой предварительно откручиваются болты. Лучше всего сфотографировать, как был закреплён хомут, чтобы знать, как крепить новый;
- Расслабить хомут, фиксирующий шланг к помпе и отсоединяем шланг. Тянем его и достаём из стиральной машины;
- Установить новый шланг и закрепить его хомутом таким же способом, каким был прикреплён предыдущий сливной шланг.
- Установить улитку и прикрутить другие детали саморезами, как это было до замены шланга. Перед тем, как поставить на место крышку задней панели, надо убедиться в герметичности подсоединения нового шланга.
- С помощью отвёртки закрутить саморез, установив на место крышку задней панели.
Совсем иначе делается замена сливного шланга в моделях, где шланг расположен по передней панели.
Достаём контейнер дозатора. Затем убираем цокольную панельку, ослабляем хомут, фиксирующий манжетку дверцы, и открепляем манжетку от стенки дверцы. Затем снимается фильтр сливной помпы (предварительно также надо подготовить тряпку и ведро). После того, как вытечет остаточная вода, снимается передняя часть панели. Для этого отвёрткой скручиваются саморезы. Низ стенки панели надо двигать на себя до тех пор, пока не образуется щель в 5 см. Туда просовываем руку, и наощупь ищем устройство блокировки люка. От него открепляем разъём с проводами. После этого тянем на себя панель и снимаем её.
Перед нами открылся доступ к сливному шлангу. С него снимаются фиксирующие элементы, и шланг отсоединяется от помпы. Запоминаем расположение шланга и креплений. Отсоединяем и вынимаем шланг. Подсоединяем новый шланг, закрепляем его и собираем машинку, предварительно проверив герметичность подсоединения шланга к помпе.
У стиральных машин с вертикальной загрузкой сливной шланг расположен сбоку. Чтобы его заменить, надо проделать все те действия, что были описаны в предыдущих случаях, только снимается не задняя или передняя панель, а боковая.
Плохая стыковка резиновых и пластиковых составляющих
Течь может появиться и внутри шланга. Например, в том месте, где происходит стыковка между пластиковой и резиновой его частями.В большинстве случаев, причина заключается в изношенности резиновой половины. Со временем резина портится, теряет прежнюю эластичность и упругость, в результате чего давление фиксирующего металлического охвата ослабевает и в этом месте начинает протекать.
Данная проблема может возникнуть также при перемещении машины в другое место. На первых порах вы можете зажать переходник с помощью плоскогубцев для устранения течи или минимизации таковой. Однако следует учесть, что это временное решение и, скорее всего, в скором времени вам придётся провести монтаж и замену сливного шланга внутри стиральной машины. Действия следует совершать поэтапно. Чтобы узнать, как отсоединить сломанный и присоединить исправный, читайте в материале ниже.
Сливные шланги для стиральных машин
| Фирма-производитель | Технические характеристики | Страна-производитель | Длина | Цена |
| Угличский завод полимеров |
| Россия | 3 м | 77 рублей |
| Орио |
| Россия | 3,6 м | 60 рублей |
| Helfer |
| Германия | 2,5 | 190 рублей |
| ВИР Пласт |
| Россия | 4 м | 71 рубль |
| TSG |
| Италия | 2 м | 110 рублей |
Технические особенности
Прежде чем удлинять шланг, вы должны быть разобраться в его параметрах. Запомните: ни в коем случае нельзя поднимать его выше, чем на 1 метр, чтобы дренажный насос мог нормально выкачивать отработанную воду из бака. Если вы будете пренебрегать этой рекомендацией, низкой мощности помпы не хватит для слива, вода будет задерживаться в баке.
Во время подключения вы должны позаботиться о свободном натяжении трубки, особенно уделив внимание верхней точке. Она должна быть выше на 60 см, чем нижняя точка. Это характерно для всех машинок, независимо от бренда и модели. Но все-таки, если у вас все просчитано вплоть до сантиметра, нужна дополнительная информация. Чтобы узнать точное значение, загляните в руководство пользователя – там все прописано. Если в мануале ничего не указано, поищите другую техническую документацию к СМ.
Необходимые инструменты
Подключение стиральной машинки потребует от вас не только изучения инструкции или собственных знаний, но и наличия некоторых инструментов. Итак, подготовьте:
- разводной и газовый ключ;
- шаровой кран;
- фитинг, тройник или обжимная муфта (в зависимости от вида труб);
- переходник резьбовой;
- отвод – по необходимости;
- гибкий шланг.
Инструменты для установки стиральной машины
