Виды и крепление анкерных болтов по бетону

Размеры анкеров для бетона

Часто на витрине можно увидеть маркировку данного крепежа только по диаметру резьбы и длине стержня (шпильки). Например: М20×220. Этих данных недостаточно: «тайной» остаются диаметр сверла, глубина отверстия и ряд других нужных при монтаже сведений.

Можно также встретить такую маркировку: М10 12х100. Здесь добавляется диаметр отверстия, т. е. сверла (12 мм). Но и это не полная информация.

Полная же маркировка анкеров выглядит, например, так: М6 8/40×90, где М6 – диаметр резьбы, 8 – сверла, 90 – минимальная глубина отверстия, 40 – максимальная толщина присоединяемого материала. По такой маркировке уже можно выбрать анкер для бетона.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Кавабанга! Что такое противоморозная добавка в бетон

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Анкера для бетона – параметры крепежных болтов

Бетонные анкера бывают разных размеров и видов. Они изготавливаются в соответствии с ГОСТом из специальной высокопрочной стали, а поверхность детали покрывают специальным антикоррозийным составом. Диаметр стержня достигает 6-20 мм, а его длина доходит до 220 мм.

Сам анкер состоит из трех частей:

  • втулка со специальными вырезами;
  • конус с внутренней резьбой;
  • болт.

Размер анкера имеет три значения, например маркировка анкера размером «М8/10Х30»:

  • «М8» – размер резьбы;
  • «10» – внешний диаметр анкера (отверстие такого диаметра необходимо просверлить перед установкой);
  • «30» – длина анкера.


Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.


Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Кавабанга! Какой клей лучше для бетона

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

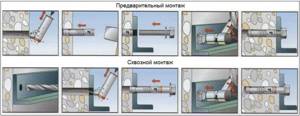

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Характеристики

Главный элемент анкерного изделия — шпилька. На часть шпильки, оснащенную резьбой, накручивается гайка. Другим важным элементом считается втулка, внутренняя поверхность которой оснащена прорезями, похожими на лепестки. Чтобы крепежный элемент прочно удерживал конструкцию, смонтированную на стену, помимо использования качественных анкеров и дюбелей, важно учесть и такие факторы:

  • Насколько качественный материал, к которому крепятся изделия.
  • Типы и размеры крепежных элементов, каждый из которых выбирается с учетом эксплуатационных особенностей и нагрузки.
  • Правильность выбора места для устройства крепежа.
  • Соблюдение технологических правил установки крепежных болтов.
  • Прочностные характеристики самого изделия.


Данный тип крепежа нередко используется, когда нужно зафиксировать на стене какой-то металлический элемент.
Болты анкерного типа используются для крепления деревянных, металлических и других конструкционных объектов к поверхностям, изготовленным из прочного бетона. Сюда относятся:

  • бетонный пол и основание;
  • стены, перегородки;
  • бетонный потолок, изготовленный из ЖБ плит.

С помощью таких болтов проводится крепление балок из металла к стене. Кроме этого, крепежные элементы позволяют надежно закрепить напольные лаги либо потолочные перекрытия. Без дюбеля для бетона не удастся качественно осуществить монтаж светильника или люстры к потолку. А еще с его помощью проводится крепление бруса к бетону. Дюбеля надежно скрепляют металлические трубы и другие элементы лестничных конструкций к бетонной основе. Крепежные изделия специального предназначения позволяют зафиксировать железнодорожные рельсы к перемычкам из бетона, установленным на земле.

Для кирпича, а также для ячеистого бетона используется другой комплект крепежа, который отличается конструкцией и способом установки.

Химические анкерные болты для бетона

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Порядок установки химического анкера

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Химический анкер

Он упрощает монтажные работы и устойчив к коррозии. Благодаря смоле, которая входит в его состав, во время застывания химический анкер позволяет добавить прочности бетонной стене в точке крепления. Поэтому можно применять их для пористых блоков.

Таким образом, применение анкера для бетона увеличивает прочность крепления материалов. Их используют в быту и в строительстве.

Химический анкерный болт обладает прочностью в креплении пористых и пустотелых материалов, включая газоблок и пеноблок.

Виды механических анкерных соединений для бетона

Для крепления к конструкции из обычного плотного бетона чаще всего выбирают анкер механический. Причины для этого следующие:

Сообразуясь с перечисленными достоинствами, остаётся выбрать анкер для бетона среди выпускаемых модификаций, перечисленных ниже.

Забивные анкеры

При монтаже втулка помещается в отверстие, затем проталкивается вглубь его с помощью специального бойка. При этом втулка разжимается, благодаря чему и закрепляется. Дальше просто вкручиваем резьбовую деталь во втулку.

Разжимные (распорные) анкеры

Существует модификация распорных анкеров: двухраспорные – с двумя зонами расклинивания распорной гильзы или же с двумя распорными гильзами. Такая конструкция обеспечивает более надёжное крепление.

Кавабанга! Бетон из песчано-гравийной смеси (ПГС)

Клиновые анкеры

Клиновые анкеры чаще всего применяются для высоконагруженных соединений.

Ещё одна модификация клиновых анкеров – стержневой. Главное его отличие – увеличенная длина шпильки. Назначение его – крепление конструкций большой толщины.

Механические виды

Распорный анкер


Фиксирующая способность данных элементов обеспечивается наличием у них специального клина.
Используется для крепления к бетонной основе предметов, обладающих внушительной массой, к примеру, столбов, стоек для ворот из металла или профнастила, габаритных промышленных установок и пр. Эти строительно-крепежные элементы оснащены специальным клином, обеспечивающим надежность крепления. Чтобы надежно закрепить оконные или дверные рамы к бетонной основе, используется рамный анкер. Это длинный крепежный элемент, оснащенный двумя зонами расклинивания, благодаря чему крепко удерживает конструкцию. Для сэндвич панелей рекомендуется использовать распорный дюбель, изготовленный из высококачественного нейлона.

Металлический, полимерный или нейлоновый забивной

С помощью такого крепежа осуществляется быстрый монтаж лаг, деревянного бруска, металлического швеллера и других конструкционных элементов к бетонной поверхности. Сначала бетонный пол или плиту необходимо просверлить, затем анкер забивается в полученное отверстие молотком. После на это место монтируется то, что требовалось установить. С помощью шпилек, которые фиксируются гайками, проводится окончательная фиксация. Специалисты не советуют использовать забивные крепежи для старого пористого бетона, а также для легких бетонов, к примеру, газо- и пеноблоков.

Крепеж PFG


Такие элементы целесообразно использовать, когда поверхность, к которой что-то будет фиксироваться, не отличается высоким качеством.
Применяются для работы с сооружениями из бетонов низкого качества. Кроме этого, такой крепеж подойдет для фиксации элементов, таких как профиля, на потолках и стенах в ветхих зданиях. Метиз отличается от остальных большей площадью расширения. Существуют PFG дюбеля, которыми к поверхности фиксируются тросы, веревки. Такие разновидности крепежей оснащены специальным кольцом, которое часто используется для установки люстр, светильников. Анкерные PFG элементы, которые выглядят как буква «Г» в основном применяются для монтажа на стеновую поверхность водонагревателей.

Нагель по бетону

Это специальные гвозди, используемые для крепления необходимых объектов в сложных участках — у краев бетонной вертикальной поверхности. Нагелю не требуется дополнительной фиксации, потому что крепеж вкручивается непосредственно в просверленное заранее отверстие. Чтобы крепление приобрело большую прочность, перед вкручиванием нагеля рекомендуется залить в отверстие немного эпоксидного клея.

Клиновой крепеж


Прочность фиксации элемента обеспечивается клином, который становится шире в момент его вбивания.
Такой тип болтов используется для фиксации к бетону тяжелых элементов, к примеру, металлической стойки, бетонного столба, укрепленного с помощью арматуры, строительных лесов. Перед установкой клинового дюбеля предварительно просверливается отверстие, при этом крепление крепежа осуществляется без рубашки. Во время вкручивания клин, расположенный по центру втулки, постепенно расширяется. Когда дюбель будет забит, важно не забыть хорошо затянуть гайку, которая фиксирует болт после расширения пробки.

Дюбель для крепления провода и гофры

Крепеж кабеля или гофры осуществляется специальными болтами-клипсами, имеющими форму хомута, причем сам хомут бывает 2 разновидностей — для плоских и круглых кабелей, например, таких как KLD и RG 6. Сначала в бетоне высверливается отверстие, после в хомут закладывается кабель, затем дюбель проталкивается в отверстие. Боковые стороны клипсы оснащены специальными насечками, надежно удерживающими крепеж.


Хомут вместе с кабелем фиксируется в уже готовом отверстии в стене.
