Анкерный болт по бетону: как пользоваться, как правильно установить в бетон

X

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье. Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Механические анкеры

Наиболее распространённый и недорогой крепёж для бетона, а также для других твёрдых материалов, таких как кирпич или натуральный камень, это механические анкеры. Они бывают нескольких видов и отличаются друг от друга методом установки и типом сцепления с материалом основания. Производят их из стали прочных марок, нержавеющих или обработанных антикоррозионными составами. Иногда такие изделия называют металлодюбелями.

Для сцепления с твёрдым и неоднородным материалом анкеры снабжаются специальной резьбой, гильзами, цангами, втулками и другими дополнительными элементами, усиливающими трение и предотвращающими сдвиг, вырывание или изгиб крепежа.

Как закрепить анкерный болт в бетоне, зависит от вида крепежа и от технологии строительства. Большинство таких метизов допускается монтировать как в твёрдый бетон, так и в жидкий раствор до начала его твердения. Установка в раствор обычно применяется при заливке фундаментов и монолитных армопоясов для последующего крепления к ним стен и кровельных конструкций.


Анкерные болты в опалубке фундамента Источник gregvan.com

Анкер фиксируется в опалубке с помощью сварки, привязки к арматуре проволокой. Для надёжности его нижний конец загибают либо наваривают на него металлическую площадку. Залитый бетон плотно обволакивает нижнюю часть метиза, между ними не остаётся пустот, поэтому после окончательного твердения сцепление получается очень надёжным и неподвижным.

Совет! Перед тем как заливать раствор, оберните анкеры плёнкой или оклейте скотчем, чтобы не засорить резьбу.


Малярный скотч защитит болты от раствора Источник towerbuild.com
Но необходимость установки крепежа в уже готовые бетонные конструкции возникает намного чаще. Чтобы смонтировать лестничный марш, закрепить навес, отделать стены фасадными панелями, подвесить бойлер на стену или люстру к потолку, требуются разные анкеры. Их нужно уметь выбирать как по конструкции, так и по материалу основания и нагрузкам. Для установки любого механического анкера в бетонное основание необходимо предварительное сверление отверстий.

Обратите внимание! Глубина установочного отверстия делается на несколько миллиметров больше длины рабочей части крепежа, так как в скважине остаётся бетонная пыль и мусор, которые невозможно удалить полностью.

Распорные

Конструкция распорных анкеров состоит из стержня с резьбой и короткой распорной гильзы либо длинной втулки с прорезями и выступами.


Распорный анкерный болт с гильзой Источник stroyportal.ru

  • Один конец стержня выполнен в виде конуса с расширяющимся основанием, на другом нарезана резьба.
  • Гильза надета на гладкую часть шпильки и упирается в конус.
  • Движение гильзы в сторону резьбы стопорит ограничительное кольцо.
  • После установки крепежа в отверстие на резьбу накручивается гайка, и шпилька расклинивает гильзу, лепестки которой начинают скользить по конусу, раскрываясь и увеличивая прилегание к стенкам скважины и усиливая силы трения, благодаря которым анкер прочно удерживается в бетоне.
  • Выступы на гильзе не дают ей проворачиваться при закручивании.

Этот крепёж подходит только для твёрдых бетонов, так как при расклинивании возникают довольно большие локальные распирающие нагрузки на стенки отверстия, которые могут оказаться разрушительными для ячеистых бетонов и других материалов малой плотности. Он весьма популярен, так как закрутить анкерный болт в бетон выходит быстро, а качество крепления получается высоким.

Другой вид распорного анкера имеет втулку, длина которой равна расстоянию между накрученной на шпильку гайкой и коническим уширением. Анкерный болт с шестигранной головкой вместо конуса оснащён длинной распорной гайкой одним сточенным краем.


Шпилька распорного анкера может заканчиваться крюком или кольцом для крепления подвесных конструкций Источник rubilnik.ru

Надёжность крепления распорными анкерами и их высокая несущая способность обеспечивается и тем, что они очень плотно входят в отверстие, так как их диаметры одинаковы. А самыми надёжными считаются двухраспорные анкеры. Вместо одной длинной втулки на стержень надевается две, что более равномерно распределяет внутренние напряжения и обеспечивает упор в конце и середине анкеровки.


Двухраспорный анкер допускается использовать в бетонах средней плотности Источник bricoman.pl

Смотрите также: Каталог компаний, что специализируются на проектировании и работах по реконструкции и перестройки домов любой сложности

Процесс монтажа следующий:

  • в бетоне перфоратором или ударной дрелью сверлится отверстие того же диаметра, что и стержень;
  • из отверстия пылесосом, специальным шприцом или резиновой грушей удаляется образовавшийся при сверлении мусор;
  • анкер вставляется в подготовленную скважину;
  • так как входит он довольно туго, можно слегка постучать по нему молотком через деревянную накладку;
  • на выступающий конец насаживается шайба, затем ключом накручивается гайка.


Последовательность установки распорного анкера Источник vsecuplu.ru

Клиновые

Другое название клинового анкера – потолочный или клин-анкер. Он предназначен для крепления подвесных конструкций к твёрдым основаниям без трещин. Это лёгкие подвесные потолки, металлические рейки и профили, вентиляционные решётки и воздуховоды, кабельные системы.

Обратите внимание! Клиновые конструкции являются несъёмными, поэтому разметку нужно производить с высокой точностью.

Основное отличие от изделий распорного типа заключается в отсутствии резьбы, так как установить анкерный болт в бетон можно только посредством молотка. Состоит он из стержня со стопорной головкой и клиновидного распора.


Анкер-клин для бетона Источник allegroimg.com

  • На стержне длиной 40-60 мм имеется продольный срез, который к концу сходит на нет, из-за чего ножка стержня расширяется.
  • На верхнюю часть стержня наварена головка в виде круглой пластины с отверстием для клина.
  • Сечение верхней части распорного клина аналогично форме отверстия в головке. Под головкой клин оснащён стопорящими выступами, а его конец имеет заужение.

Анкер вставляют в отверстие через прикрепляемое изделие и фиксируют его ударами молотка по торчащему торцу клина. Продвигаясь вглубь, он скользит по скошенной стороне стержня и встаёт враспор. Когда клин полностью забит в полость, на поверхности остаётся только плоская головка анкера.


Крепление перфорированной ленты клиновым анкером Источник e-innovation.biz

Рамные

Рамный анкерный болт – это разновидность распорных изделий, предназначенная для крепления дверных и оконных коробок в проёмы из кирпича и бетона. Отличительный признак – разрезанная по всей длине втулка, в верхней части которой имеются выступы, предотвращающие её проворачивание при монтаже. Вместо гайки или шестигранной головки под ключ на лицевой стороне сделана потайная плоская головка с крестообразным шлицом под отвёртку.


Анкер рамный для раскрепления дверных коробок Источник dropship-b2b.com.ua

Аналогичен и способ, как крепить анкерные болты в бетон.

  • В стенках проёма высверливаются отверстия для рамных болтов.
  • Такие же по диаметру сквозные отверстия делают в деревянной коробке.
  • В сумме глубина отверстия и толщина коробки должны быть несколько больше длины анкера.
  • Коробка выставляется по месту до совпадения отверстий в ней и в проёме.
  • Вставленный в скважину болт забивается до упора и закручивается отвёрткой или шуруповёртом.

Так как втулка распирается целиком, напряжение распределяется не на локальные участки, а равномерно по длине, поэтому данный крепёж подходит и для плотных, и для ячеистых бетонов.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Химические анкеры

Химический анкер является идеальным способом крепления различных конструкций к ячеистому или пустотелому бетону. Он не пользуется большим спросом только по одной причине – высокой стоимости таких изделий.

Принцип работы базируется на создании монолитного соединения тела болта с материалом основания путём заливки в установочное отверстие жидкого быстротвердеющего двухкомпонентного клеевого состава. Распределяясь по всей длине пробурённой скважины и заполняя собой поры и пустоты, клей максимально равномерно распределяет нагрузку и делает материал в точках крепления более прочным.

В продаже есть множество разновидностей химических анкеров, различающихся составом клеевой смеси, формой выпуска, способами установки. Металлические метизы приобретаются отдельно.

  • В быту удобнее всего использовать ампульные (капсульные) анкеры.

Ампулы подбирают под диаметр шурупа или шпильки. Они разделены на две капсулы, в одной из которых находится основной клеевой состав, а в другой отвердитель. После установки ампулы в отверстие прямо в неё вкручивают метиз, оболочки капсул при этом разрываются, их содержимое смешивается и быстро твердеет.

На торце ампулы имеется углубление для позиционирования шурупа Источник etm.ru

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

  1. Размечают положения метизов на основании
  2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
  3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

  • Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
  • Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Советы по выбору и установке

Какой анкер лучше для бетона, зависит от плотности материала основания и проектной нагрузки на крепёж. Неправильный подбор – это риск разрушения соединения. Возможно как разрушение самого основания, так и изгиб либо вырыв анкера. Последствия в виде снесённой ветром крыши, обрушившейся фасадной отделки или упавшего кухонного шкафа несоизмеримы со стоимостью даже самых дорогих метизов.

При наличии проектной документации необходимо строго следовать её указаниям и использовать крепёж рекомендованных марок. В маркировке зашифрованы такие параметры, как диаметр резьбы или втулки анкера, его длина, диаметр бура для изготовления установочного отверстия, максимальная толщина прикрепляемого элемента.

При отсутствии проекта крепёж выбирают по техническим характеристикам, указываемым производителями в таблице основных параметров. Эти таблицы составляются на основании испытаний и содержат в себе такие сведения, как минимальная вырывающая сила, максимальный крутящий момент при анкеровке, допустимый изгибающий момент.


Сводная таблица параметров для распорных анкеров Источник krep54plus.ru

Основное правило при выборе: чем меньше плотность материала, тем больше должна быть площадь распора. И чем тяжелее прикрепляемая конструкция, тем более мощный нужен крепёж. Например, короткие забивные анкеры можно применять только для твёрдого бетона.

Определённые правила существуют и для выбора расстояния между точками крепления. Оно должно быть не меньше, чем 4 длины анкера, а при монтаже у края бетонного основания – не меньше двух его длин.

Но в реальности соблюдать эти рекомендации получается не всегда. Например, расстояние между монтажными отверстиями в кронштейнах для подвешивания телевизоров и другой бытовой техники обычно небольшое. А иногда крепить детали приходится близко к внешнему углу стены.

В таких случаях рекомендуется выбирать двухлепестковые распорные анкеры и располагать их в отверстии так, чтобы при расклинивании они создавали нагрузку вверх и вниз, а не по направлению друг к другу или к краю основания.


Правильное положение анкера при небольшом шаге между точками крепления по горизонтали Источник krepezhinfo.ru

Для химических анкеров таких ограничений не существует – они не ослабляют структуру материала, а наоборот, делают её более прочной.

Важные параметры для выбора

Итак, можно подвести итог и определить, какой анкер для бетона лучше и какие характеристики метизов важны для получения качественного результата.

Диаметр, длина и состав металла – вот главные качества анкеров для бетона. При этом не забывайте, что вариант крепежного изделия выбирают, зная качество бетонной стены и тяжесть устанавливаемого предмета. Чем толще и длиннее болт – тем большую нагрузку он способен выдержать.

Обязательное требование ко всем метизам, которые используют для бетона — это антикоррозийное покрытие. Оно защищает металл от агрессивной щелочной среды бетонного состава и воздействия влаги. Наиболее качественные метизы, которые прослужат столетие, делают из нержавеющей стали с цинковым покрытием. Чтобы не купить подделку, лучше брать изделия известных производителей.

Коротко о главном

Чтобы обеспечить надёжное крепление различных конструкций к бетонным стенам, фундаментам, балкам и перекрытиям, рекомендуется применять анкерный болт по бетону. Как правильно установить такой крепёж, зависит от его типа и конструкции.

Механические анкеры классифицируются по принципу действия и назначению и бывают распорными, забивными, клиновыми, разжимными. Для их монтажа в основании сверлится отверстие соответствующего диаметра, после чего крепёж либо просто забивается в него, либо поджимается по резьбе с распором надетой на стержень втулки.

Химические анкеры – это заливаемые в отверстие быстротвердеющие смеси, которые обеспечивают неразрывное соединение крепежа с материалом основания.

Оценок 0

Прочитать позже

Анкера для бетона: вес и размеры

Размеры анкерных болтов определяются используемым материалом и назначением продукта. Каждый производитель регламентируется общими и внутренними стандартами. Но существуют параметры, схожие у всех поставщиков.

Так, в зависимости от типа анкера, как правило значения диаметра/длины изделия выглядят следующим образом (в мм):

  • клиновый: 6-20/40-421;
  • распорный: 5-24;
  • забивной: 6-20.

В таблицах представлена детальная информация относительно размеров и общего веса (в кг. 1 шт.) востребованных анкеров для бетона, составленная на основе продукции ведущих производителей (Hilti, Fischer и др.).

Клиновой

РазмерШт. в 1 кгВес 1 шт., гр.РазмерШт. в 1 кгВес 1 шт., гр.
6*401001010*1501285
6*65671512*1001194
6*95502012*12010104
8*50462212*1358133
8*75303412*1508139
8*80253916*1056179
8*105254116*1405220
10*65176016*1804275
10*80157116*2004320
10*95137920*1603383
10*120147420*2002500
10*130137820*3002738

Классический

6,5*18189512*1301383
6,5*36115912*15010110
6,5*56801312*1808130
6,5*75581812*2007147
8*40751412*2506188
8*65452212*3005219
8*85372814*1001286
8*100313314*1201288
8*120273814*1509118
10*40362814*2007163
10*60323214*2506195
10*97254016*1107160
10*125176116*1505240
10*150156816*1805250
10*180128716*2204260
10*2001010016*2504290
10*250715020*1515248
12*60205120*2003405
12*75176120*2502500
12*100156720*3002568

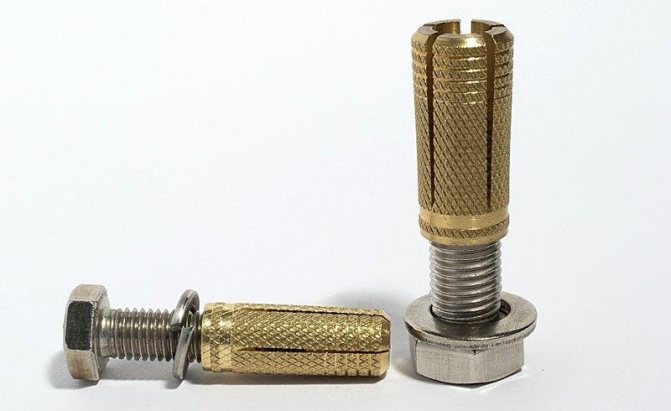

Забивной (сталь и латунь)

РазмерШт. в 1 кгВес 1 шт., гр.РазмерШт. в 1 кгВес 1 шт., гр.
М66160М62504
М89211М81288
М104224М107514
М122148М123926
М161380

Химический анкер характеризуется размерами капсул. Их диаметр может быть равным 10-42 мм. Показатели длины находятся в пределах от 80 до 360мм. В комплектацию входят инъекционные составы объемом 150-825 мл. Также могут присутствовать 1-2 смесителя и адаптер.

Анкер распорный: виды, параметры, монтаж, ГОСТ

Распорный анкер по полному праву можно назвать крепежным изделием нового поколения.

Используя такие анкеры из металлов, обладающих высокой прочностью, можно получать надежные соединения между элементами строительных конструкций, выполнять надежный крепеж габаритных и тяжелых предметов на различных поверхностях, а также решать ряд других задач, связанных со строительством, ремонтом, монтажными и отделочными работами. Современная промышленность предлагает большое разнообразие болтов анкерного типа, требования к параметрам и характеристикам которых оговариваются положениями соответствующего ГОСТа.
