Руководство по проектированию дренажей зданий и сооружений

Требования к устройству дренажной трубы

Дренаж широко используется на участках с высоким уровнем подземных вод. Дрены монтируются ниже уровня залегания подземных вод. Сам материал изделия должен отличаться прочностью, устойчивостью и гладкостью. Жидкость должна легко проходить по трубам под большим давлением.
Чтобы снизить возможность влияние осадков, систему оборудуют дождеприемники. При этом дрены имеют поверхностную установку. Дальше систему соединяют с общим каналом отвода жидкости.

Не следует покупать слишком дешевые дренажные трубы, поскольку они могут быстро выйти из строя

Требования к дренажным трубам:

  • Устойчивость к низким температурам;
  • Максимальная гладкость внутренних стенок.

Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.

В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.

Оба типа систем можно разработать и смонтировать собственными силами.

При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования ( )

Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и угол уклона дренажных труб.

В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.

Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.

Выбор и особенности монтажа элементов систем водоотведения зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов

По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в поглощающий колодец, сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.

Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).

При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м ( )

Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.

Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.

Для обустройства дренажной системы вокруг дома применяют особые перфорированные трубы – дрены, уложенные на глубину заложения фундамента. Их закладывают в заранее сформированные канавы, засыпают материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС.

Для контроля работы системы и проведения периодической очистки устанавливают смотровые колодцы. Располагают их на каждом повороте и через 20-25 м линейной трассы дренажного трубопровода.

Устройство пристенного дренажа фундамента вокруг здания

Легко возводить во время строительства здания, значительно позже. Тот же кольцевой дренаж, но размещенный вдоль цоколя. Последний становится второй стенкой траншеи. С него начинают основную часть работ после рытья траншеи. Цоколь, обнаженный фундамент тщательно очищают от загрязнений, покрывают сначала 2-3 слоями битумной грунтовки, после высыхания — битумной мастикой. Наносят в 2-3 слоя, армируя мелкоячеистой пластиковой сеткой.

Внешняя стенка делается наклонной. Конкретные размеры зависят от глубины дренажной траншеи. На приводимых схемах, фото глубина 160 см (оптимальная для средней полосы России).

На дне формируют, тщательно утрамбовывают песчаную подушку. Поверх раскладывают полотнища геотекстиля. На последний насыпают крупный щебень. Прокладывают дрены, с уклоном в сторону сборного колодца. Поверх отсыпают мелкий щебень, заворачивают в геотекстиль. Траншею засыпают песком, частью вынутой почвы.

Нельзя объединять дренажную систему и трубы по отводу дождевой воды. Выведет дренаж из строя, превратит его в разрушителя фундамента.

Над пристенным дренажем можно сделать отмостку — увеличит степень защиты от влаги, сделает систему дренажа эффективнее.


Засыпка дренажных труб гравием

Разводка трубопроводов на промышленных объектах

При разработке компоновки трубопроводов намечаются трассы трубопроводов, способы компенсации тепловых удлинений, места и типы креплений, расположение арматуры, типы и расположение приводов к арматуре, уклоны трубопроводов, места отвода конденсата и воздуха, система дренажа, места и размеры площадок обслуживания арматуры и трубопроводов.

фрагмент компоновки тепловой электростанции

Хорошо выполненная компоновка должна обеспечить:

  • Удобство монтажа, обслуживания и ремонта трубопровода
  • Хорошую компенсацию тепловых удлинений
  • Минимальное гидравлическое сопротивление
  • Наименьший вес трубопровода
  • Простоту и удобство креплений
  • Хороший дренаж
  • Однотипность узлов
  • Максимальное применение деталей, изготовляемых по стандартам и нормалям
  • Возможность расширения станции без переделок трубопроводов, с минимальными отключениями установленных агрегатов для присоединения вновь смонтированных трубопроводов.

Выполнение полностью всей суммы этих требований в некоторых случаях оказывается затруднительным.

Задачей конструктора является разработка компоновочного решения, в наибольшей степени удовлетворяющей всем поставленным условиям.

Паропроводы с температурой пара 450 С и выше, требующие периодического контроля скорости ползучести металла, должны прокладываться в местах, доступных для постоянного наблюдения.

Основные трассы таких трубопроводов должны располагаться на перекрытиях здания.

Для участков таких паропроводов, расположенных на большой высоте над перекрытиями( например от парозапорной задвижки котла до колонн здания котельного отделения) должны предусматриваться площадки для обслуживания.

Арматура должна располагаться в местах удобных для эксплуатационных операций:

  • Открытие и закрытие запорной арматуры
  • Осмотра и ремонта

арматура расположена на площадке обслуживания деаэратора

Наиболее желательным является такое расположение арматуры, при котором она доступна с основных рабочих перекрытий здания.

При расположении арматуры в местах, исключающих возможность непосредственного обслуживания с основных рабочих отметок, должны предусматриваться приводы дистанционного управления арматурой, с установкой колонок управления в местах, удобных для эксплуатационного персонала.

Для осмотра и ремонтов такой арматуры должны предусматриваться площадки.

Над местами расположения тяжелой арматуры должны быть предусмотрены приспособления для подвески талей.

Трасса должна быть удобной для монтажа укрупненными блоками.

Трасса трубопроводов должна обеспечивать достаточную гибкость, чтобы напряжения самокомпенсации, а также силы и моменты, передаваемые трубопроводами не превышали допускаемых.

В первую очередь должна быть использована гибкость трубопровода при прокладке по его естественной трассе. Прибегать к искусственному повышению гибкости трубопровода путем врезки П образного компенсаторов, включению дополнительных поворотов и удлинения плеч, следует только в тех случаях, когда при наилучшей расстановке неподвижных опор не удается обеспечить компенсацию тепловых удлинений трубопровода, прокладываемого по его естественной трассе.

Следует учитывать, что искусственное повышение гибкости влечет увеличение веса, стоимости трубопровода и повышает гидравлические потери.

Для трубопроводов низких давлений компенсация температурных удлинений может быть решена путем использования линзовых компенсаторов.

Виды

Рассмотрим различные виды дренирования. Прежде всего дренаж бывает открытый и закрытый.

Открытая дренажная система

К такой системе относятся канавы и французский дренаж.

Канавы

Самая простая разновидность — канавы — подходит не для всех грунтов, а для медленно проницаемых для воды глины и суглинка. Такая система избавляет от поверхностной воды. Если участок на склоне, а дом стоит посередине, то целесообразно провести над домом перпендикулярную склону канаву — так вы уменьшите количество влаги у фундамента. Открытый дренаж легче сооружать на участках с уклоном — или нужно тщательно выверять изменение глубины канав, а это проблематично.

Канавы глубиной 50–70 сантиметров и шириной около 50 сантиметров могут располагаться по всему участку «ёлкой» (в случаях равномерной заводнённости всего участка), по периметру или локально в особо заливаемых местах. В случае древовидной структуры центральная канава глубже боковых и углубляется в сторону водостока. У канав должны быть пологие края (около 30), чтобы предотвратить их осыпание, а форма может быть как трапециевидной (с плоским дном), так и V-образной.

Канавы можно оформить по-разному.

  1. Застелить их геотканью и насыпать туда мелкий дренирующий материал — щебень, гальку, керамзит — не до верху; но геотекстиль на краях канавы нужно маскировать дёрном или землёй.
  2. Застелить их геотканью или обойтись без неё, заполнив канаву щебнем доверху.
  3. Застелить геотканью и обложить крупным дренирующим материалом — например, галькой.
  4. Можно обойтись без геоткани.
  5. В крайнем случае обойтись безо всего вообще.

Канавы линейного открытого дренажа («ёлка») соединяются более глубоким «стволом» и замыкаются на канаве в нижней точке участка, подходящей к водостоку.

Расположение канав «ёлкой», которая замыкается на основную канаву, ведущую к водостоку

Главный недостаток открытой системы — необходимость куда-то распределить вынутую неплодородную землю. Канавы отнимают площадь для посадок растений, отнюдь не украшают территорию, требуют постоянной заботы и чистки.

Французский дренаж

Это простое и красивое в ландшафтном смысле сооружение — «каменный пруд», или «каменный ручей», заполненный гравием и выступающий как водосборник. Делается он по типу открытого дренажа, иногда с одним щебнем внутри, иногда — с мягким дренажом, но более эстетично выглядит. Он обязательно должен соединяться с нормальной дренажной системой, так как аккумулировать влагу он умеет, а отводить ему нужно помочь.

«Каменный ручей» — разновидность французского дренажа, и тоже — элемент ландшафтного дизайна

Ливневый поверхностный дренаж можно условно отнести к открытому, хотя он и защищён решётками, а в системе имеются и закрытые глубинные участки.

Закрытая система дренажа

Закрытая система, напротив, используется в основном для удаления почвенных вод. Потому что осадков просачивается на глубину не так много, а если почва глинистая — то не просачивается совсем. В отличие от открытой, эта система даёт возможность сажать над ней растения, ставить садовые сооружения. Закрытый дренаж — как правило, глубинный. Кроме геотекстиля и дренирующих материалов, в нём используются: перфорированные трубы-дрены (в случае «мягкого» дренажа дрены не используются), а к ним — фитинги. Кроме этого, там участвуют:

  • колодцы-коллекторы или отдельно стоящие колодцы;
  • поглотительные/выгребные ямы или колодцы;
  • искусственные или естественные водоёмы.

Постоянно действующие дренажи

В тех случаях, когда при работе паропровода может иметь место непрерывное образование конденсата, следует предусматривать устройства для непрерывного дренажа паропровода.

К таким случаям относятся паропроводы насыщенного пара и паропроводы подвода перегретого пара к оборудованию, находящемуся в горячем резерве ( паропроводы к резервному питательному турбонасосу, к быстродействующей РОУ и прочие).

Для организации постоянно действующего дренажа должны выполняться следующие мероприятия:

  • Трубопроводы острого пара ко всем РОУ, включающимся автоматически, должны иметь вентялиционный проток пара до отключающей задвижки за счет перепада давления в точке подключения РОУ и точке подключения дренажной трубки к главным паропроводам.
  • Все резервные подводы пара к деаэратору, включаемые автоматически, должны иметь вентиляционный пропуск пара с подключением дренажного трубопровода с дроссельной шайбой за клапаном регулирования давления в деаэраторе.
  • На трубопроводах низкого давления в необходимых случаях ставятся конденсационные горшки.

Изыскания

До начала проектных работ собирают данные о территории.

План участка:

  • расположение, границы, площадь, чертеж в масштабе 1:500;
  • отметки о застройке (границы существующих и проектируемых строений, коммуникаций);
  • дополняется планами строений и коммуникаций с обозначением планируемого заглубления.

Гидрогеологические условия:

  • характеристики грунтовых вод (интенсивность питания, направление тока, источники);
  • УГВ (расчетный, установившийся, появившийся);
  • высота, степень капиллярного увлажнения почвы;
  • анализ химического состава грунтовых вод.

Характеристики грунта:

  • фильтрационная способность, показатели пористости, водоотдачи;
  • состав;
  • несущая способность, устойчивость;
  • естественный уклон.

Предварительно разрабатывается проект организации рельефа. Проектирование дренажа выполняется с привязкой к нему.

Поверхностная укладка дренажных труб

Работы включают создание плана с разводкой труб. Учитывают размещения дреной и других элементов отвода воды

При этом берут во внимание уклон труб. Поверхностная укладка труб подразумевает монтаж дрен на готовых поверхностях

Этапы укладки поверхностного дренажа:

  1. Определяются с местом сброса жидкости. Данная информация учитывается еще при планировании. Глубину укладки определяют ниже уровня промерзания земли. Как привило, данный показатель составляет 60-80 см.
  2. К трубам следует подключить пескоуловители. Это своеобразная фильтрация жидкости.
  3. При обустройстве пристенного стока оборудуют дождеприемники. Дождевая вода сразу направляется в грунт.
  4. Дальше выкапывают канаву. Дно следует утрамбовать и уложить щебень.
  5. Затем устанавливают детали водоотвода. Предусматривают отверстия для трубопровода. Конечные элементы необходимо оборудовать заглушками. Закрепляются трубы с помощью бетонно-песчаного раствора. Установку начинают с места сброса. Места стыков следует хорошо загерметизировать.
  6. Дальше оформляют каблук из бетона и восстанавливают обделку.
  7. Потом проверяют работоспособность системы дренажа. Когда все выглядит и функционирует хорошо, систему закрывают решетками.

Поверхностная укладка дренаж труб осуществляется на специальное покрытие

Перед укладкой выполняют расчетные работы и покупают необходимый материал. Проектирование включает сбор данных. Предоставить их сможет местное отделение земельных ресурсов.

Необходимые данные для проектирования:

  • Уровень грунтовых вод на каждый сезон;
  • Свойства грунта и его строение;
  • Количество атмосферных осадков.

Эти расчеты позволят определить глубину залегания труб. Материалом для прокладки служит перфорированная пластиковая труба. Чтобы предотвратить засорение дрен, их оборачивают геотекстилем.

Установка дренажа с перфорированными трубами и геотекстилем:

  1. Сначала размечают территорию, ориентируясь на схему разводки. Затем копают траншею. Глубина определяется при проектировании, а ширина равняется трубе плюс 40 см. Также учитывают уклон труб.
  2. На дно укладывают подушку из щебня и песка. Достаточно 10 см песка, который придется утрамбовать. Затем добавляют 20 см щебня.
  3. Далее монтируют трубы, обернутые полотном. Соединяются элементы специальными муфтами.
  4. Следует дополнительно убедиться в правильности уклона труб с помощью натянутого шнура.
  5. На поворотах устанавливаются смотровые колодцы. Они позволяют контролировать и очищать систему.
  6. Затем потребуется закапывать траншеи. Сначала засыпают щебень, потом песок, а затем выкопанную ранее землю.

Перед тем как закапывать дренажные трубы, их нужно проверить на герметичность

Отвод воды происходит в открытый водоем или канализацию. Но конец трубопровода обязательно оборудуется обратным клапаном. Альтернативой ему служит сборный колодец. Когда он наполняется, то следует вывести жидкость.

Выполнить установку своими силами вполне реально. На проектирование лучше доверить профессионалам. В остальных работах следует соблюдать инструкцию и правильность расчетов.

При обустройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не возникало проблем с оттоком жидкости в канавы. Если нет результатов геодезических исследований, следует самостоятельно составить схему, отметив на ней места, куда сливается дождевая вода.

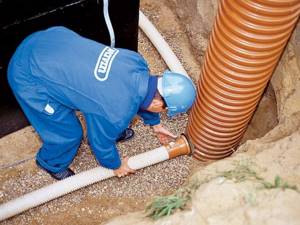

Трубопровод выводят к дренажному колодцу. Если он длинный и расположен на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 м. Также они нужны в местах поворотов и изгибов трубопровода, там, где изменяется уклон.

Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и почистить от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.

В качестве материалов для изготовления колодцев могут быть использованы бетон, пластик, кирпич.

Очень популярны полимерные колодцы. Их приобретают в готовом виде. Преимущества таких резервуаров – герметичность, прочность (благодаря гофрированной поверхности, ребрам жесткости), химическая и биологическая устойчивость

Устройство дренажной системы

Лучше всего дренирование описывается формулой из учебника «Гидрология и гидротехнические сооружения»:

Дренаж нужен для осушения вот таких, сильно заводнённых участков

Как работает дренаж

Обычно дренирование переувлажненной почвы происходит с помощью поверхностных или глубинных наклонных путей отвода воды. Вода из почвы поступает в искусственные пути и по уклону самостоятельно течёт в поглотительную/выгребную яму или рукотворный или естественный водоём на участке или за его пределами.

Участок и дом с грамотно проложенным дренажом — гарантия вашего спокойствия

Во всех случаях используются:

  • геотекстильная ткань разных типов и комплектации, от ткани до сендвичей;
  • дренирующий материал разных типов — гранитный или доломитовый щебень, песок, галька, керамзит, синетеические материалы.

Когда нужен дренаж

Дренаж разного вида (открытый, закрытый, глубинный, линейный, точечный, ливневый разного вида) нужен практически всегда. Идеальных участков не бывает.

  1. Если у вас — забор с фундаментом, то он часто «запечатывает» участок, препятствуя естественному выводу влаги — нужен открытый или глубинный дренаж по периметру.
  2. Если участок — горизонтальный или находится в низине, тогда при большом объёме осадков влага будет регулярно и глубоко пропитывать плодородную землю, что повлечёт за собой заболачивание территории; нужен открытый или закрытый линейный дренаж на участке.
  3. Если ваш дом на таком участке стоит не на свайном, а на плитном или ленточном фундаменте, тогда в подвале разовьются грибки, при промерзании почвы будет выдавливаться фундамент, стены будут трескаться — нужен пластовый, пристенный и кольцевой глубинный дренаж.
  4. При обильных грунтовых водах и/или их близком залегании (особенно — если их уровень ближе одного метра от поверхности), которые заболачивают почву и могут при промерзании выдавливать септик на поверхность — нужен глубинный дренаж на участке.
  5. Если почва глинистая, препятствующая проникновению влаги, то скопившаяся у фундамента «лишняя вода» вызовет подвижку почвы (фундамент может поплыть), а дождевая вода не будет уходить в землю — к глубинному дренажу нужен открытый, или вертикальный, или дренажные скважины.
  6. Если ваш надел — с сильным уклоном, то плодородный слой во время дождя просто смывается — нужен как минимум открытый дренаж.
  7. И если у вас много мощёных дорожек и террас, отмостка возле дома и обширные газоны, нужен поверхностный ливневый дренаж обоих видов: точечный и линейный.

Когда возникает необходимость обустройства

Необходимость создания пристенного дренажа возникает в случае:

  • регулярных затоплений грунтовыми и поверхностными водами подвального и цокольного помещения;
  • наличие близко расположенных к основанию здания грунтовых вод;
  • установке в здании оборудования, работа которого невозможна в условиях повышенной влажности;
  • отсутствия системы водоотвода грунтовых вод;
  • расположения сооружения на глинистой почве;
  • начала проектирования фундамента здания.

Пристенный дренаж может иметь следующий тип строения:

  1. Пластовый. Дренаж устанавливается ниже плиты основания фундамента. В таком случае вода проходит через перфорацию и собирается в водосборном колодце.
  2. Линейный. Дрены укладываются по периметру здания на уровне отмостки. Такая система эффективно удаляет поверхностные воды.

Виды дренажа, используемые в проектах дренажных систем

Выдержка из СНиП 2.06. 15-85 (п.3.23 «Инженерная защита территории от затопления и подтопления»): «При выборе систем дренажных сооружений должны быть учтены форма и размер территории, требующей дренирования, характер движения грунтовых вод, геологическое строение, фильтрационные свойства и емкостные характеристики водоносных пластов, область распространения водоносных слоев с учетом условий питания и разгрузки подземных вод, определены количественные величины составляющих баланса грунтовых вод, составлен прогноз подъем уровня грунтовых вод и снижения его при осуществлении защитных мероприятий».

Дренажные системы, используемые на сегодняшний день, классифицируются по многим признакам – по объектам ландшафтной архитектуры, по целевой направленности, по конструкции, по принципу действия, по используемым материалам, по гидрогеологическим условиям и свойствам грунта. Приведем лишь некоторые из них, наиболее актуальные для дренажа участков под частные домовладения.

По конструкции водотока дренаж бывает:

Открытый (полостной)

– самый простой по реализации. По периметру участка выкапываются траншеи глубиной 0,6-0,7 м и шириной 0,5 с отклонением стенок от вертикали в наружную сторону на 30°. Открытые дренажи служат для сбора и перенаправления талых и дождевых вод на участках, расположенных на склонах.

Засыпной (полостной с заполнителем)

— обустраивается следующим образом: дно и стенки траншеи выстилаются геотекстилем, который выполняет роль дополнительного фильтрующего материала, и предотвращает заиливание дренажа. Геотекстиль выкладывают так, чтобы он выступал сантиметров на 30 с каждой стороны канавы. Затем на половину траншея заполняется битым кирпичом, крупным щебнем, после чего почти доверху насыпается материал более мелкой фракции. Наполнение канавы закрывается краями геотекстиля, сверху насыпается грунт и укладывается дерн.

Закрытый (трубчатый)

— отличается от засыпного тем, что в канаве, на подготовленную подушку из песка и щебня укладываются под определенным уклоном дренажные трубы. Затем поверх труб создается водонесущий слой из песка и щебня. Геотекстиль используется, как и в предыдущем случае. Схема дренажной системы закрытого типа, как правило, выполняется в виде «елочки» (могут быть и другие конфигурации). Вода из боковых каналов стекает в центральный и отводится к месту сброса воды.

По принципу действия различают дренажи:

  • систематический
    (распределяется по территории участка равномерно)
  • выборочный
    (дренажная система прокладывается выборочно, под отдельные участки территории)
  • отсеченный
    (головной) – для перехвата и перенаправления подземных вод, которые поступают со стороны (например, при подтоплении).

По почвенным и гидрогеологическим условиям:

  • горизонтальный дренаж
    – отличается тем, что дрены прокладываются горизонтально с рассчитываемым уклоном в сторону сброса вод
  • вертикальный дренаж
    – представляет собой систему колодцев и скважин.

По видам объектов ландшафтной архитектуры:

  • двойной дренаж
    – укладывается на территориях, где планируется высокая плотность посадок деревьев и кустарников, в силу чего ремонт системы в дальнейшем будет затруднен
  • береговой дренаж
    – осуществляется в поймах рек
  • пристенный дренаж
    – для отвода вод от стен и фундамента здания
  • пластовый дренаж
    – применяется в случаях, когда вода скапливается под площадкой или сооружением.

Пристенный дренаж

Выполняется вплотную к зданию. Одна из стенок дренажной траншеи — часть цоколя, фундамента. Дополнительно гидроизолируют битумом. Внешняя стенка выполняется наклонной, выходящей за пределы отмостки.

Дно дренажа должно иметь четкий наклон. Обеспечивается уплотненной песчаной подушкой. Поверх настилается геотекстиль. На него насыпают крупный щебень, укладывают дрены, засыпают более мелким камнем. В узловых местах ставят смотровые колодцы. Пристенный дренаж не обязательно должен быть замкнутой системой. Можно устроить только у части здания.


Гидроизоляция фундамента перед установкой дренажа

Дренажная система своими руками

Выполнить все необходимые работы по установке дренажа можно как и своими руками, так и наняв бригаду специалистов. Рассмотрим этапы по самостоятельной установке дренажа:

  1. Для начала нужно выкопать необходимые канавы под дренажные трубы.
  2. На этом этапе проходят работы по утрамбовке канала. Утрамбовать канал можно, попрыгав по нему.
  3. На дно и стенки канала засыпается песок и щебень.
  4. На этом этапе нужно накрыть поверхность геотекстильным полотном. Края полотна должны выходить из канала с запасом.
  5. Промывается гравий и выкладывается на дно траншеи. Слой гравия должен быть примерно 20 сантиметров.
  6. Дренажные трубы оборачиваются геотекстильным полотном.
  7. На этом этапе дренажные трубы располагают в канале. Там же происходит их соединение с помощью муфт.
  8. В тех местах, где происходит объединение трёх и более труб, нужно установить колодцы. Помимо этого, их установка проводится каждые 50 метров.
  9. Сверху конструкция засыпается гравием. Слой должен составлять около 20–25 сантиметров. 10. Края геотекстильного полотна, которые были сохранены с запасом, накрывают всю систему.
  10. Сверху система засыпается почвой.
  11. Собранная вода применяется или в хозяйственных целях или сливается в ближайший овраг.

Обеспечить отток лишней влаги на участке несложно. Но прежде, чем приступать к работам, следует внимательно изучить географию местности, тип почвы и выяснить, насколько глубоко находятся грунтовые воды. От полученных сведений и нужно отталкиваться при выборе вида системы дренирования, типа труб и особенностей их укладки. Только при правильных расчетах дренажная сеть будет функционировать правильно.

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
