Очистные сооружения для ливневой канализации предназначены для очистки поверхностных, производственных сточных вод и ливневых стоков. По нормативам водного законодательства РФ, перед сбросом ливневых и талых сточных вод в водоемы, городскую или дождевую канализацию требуется провести ряд мероприятий по доведению качества очищенной воды до требуемых показателей (НДС в соответствии с техническими условиями на сброс ливневых стоков). В зависимости от характера сбрасываемых сточных вод: городская, дождевая или производственная канализация, к качеству очистки ливневых стоков предъявляются различные требования. Предельными показателями по загрязнениям для поверхностных стоков являются взвешенные вещества, нефтепродукты.
Виды локальных очистных сооружений ливнёвки
Различают два основных вида локальных очистных сооружений дождевых и талых вод: накопительного и проточного типов. Отдельно можно выделить биологические пруды габионного типа.
Накопительный тип локальный очистных сооружений
Основным элементом ЛОС накопительного типа является аккумулирующий резервуар, предназначенный для сбора и накопления поверхностного стока. Сверхнормативный сток сбрасывается через разделительную камеру накопителя. Далее при помощи канализационной насосной станции (КНС) накопленные стоки равномерно подаются на очистку. Очистные сооружения накопительного типа рассчитываются на прием основной части осадков любой интенсивности, которые являются максимально концентрированными по загрязнениям и равномерную очистку накопленного стока в пределах 72 часов.
Проточный тип сооружений очистки стоков
Сооружения проточного типа подбирают на расход воды рассчитанный по методу предельных интенсивностей в расчетном створе коллектора ливневки, с учетом времени поверхностной концентрации и времени добегания стока по трубам и лоткам. Таким образом, ЛОС проточного типа получили распространения для отвода стока с небольших площадей водосбора, таких как гаражи, АЗС, парковки ТЦ, дренажи магистралей. Сооружения габионного типа применяются в основном при дорожном строительстве.
КАК ПРАВИЛЬНО ПОДОБРАТЬ ОБОРУДОВАНИЕ ДЛЯ ОЧИСТКИ ЛИВНЕВОГО СТОКА
Чтобы ливневые системы очистки справлялись с поверхностным потоком, необходимо учесть ряд параметров, определяющих мощность оборудования и его месторасположение.
Во-первых, нужно определить площадь водосбора и тип покрытия поверхности земли (асфальт, или газон, или комбинированное покрытие в определенном соотношении). Один тип покрытия просто перегоняет, другой впитывает воду. Эти свойства покрытий влияют на объемы, поступающие на очистные сооружения.
Во-вторых, учитываем интенсивность и возможные пиковые объемы сточных вод, характерные для климатических условий в месте установки. Для исключения поломки при превышении расчетных объемов расхода в сезон паводка или проливных дождей, устанавливается обводной трубопровод, который не допускает затопления очистных систем. В этом случае сток сбрасывается в водоем без очистки. Учитывая, что объем воды значительно вырос, концентрация растворенных в потоке веществ стремится к нормативным значениям сброса. Второй вариант сохранения работоспособности оборудования при наводнении – установка усредняющей емкости большего объема, специалисты его еще называют «усреднитель». Он должен вобрать в себя все излишки и постепенно отдавать их на очистку. Так делают, когда нельзя допустить сброс нечистот, например, в заповедное озеро.
В-третьих, для обеспечения самотечности процесса необходимо предусмотреть особенности местного ландшафта – возвышенности и низины.

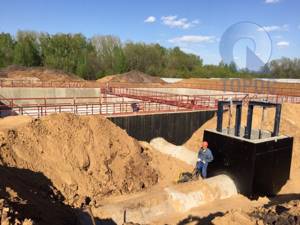

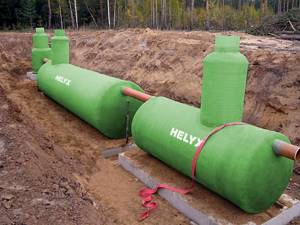

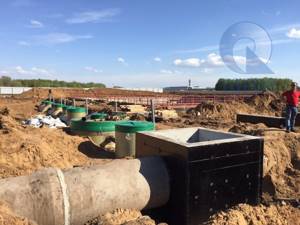

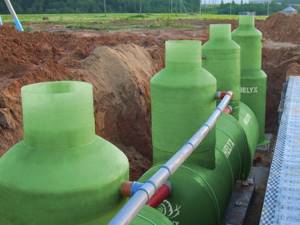

Модульные очистные сооружения HELYX™
ТМ.HELYX выпускает широкую линейку модульного оборудования для строительства ливневых очистных сооружений. Изделия изготавливаются из композитных материалов, имеют долгий срок службы и применимы для организации любых типов локальных очистных сооружений.
В сортаменте выпускаемого оборудования представлены емкостные блоки как отдельных ступеней очистки, так и сгруппированными в единый блок несколько ступеней, например, песколовка-бензомаслотделитель, нефтеловушка-сорбционный фильтр. Даже комплексные очистные сооружения ливневых стоков в едином корпусе. Для очистных любого типа при необходимости сброса очищенной воды в водоем необходимо устанавливать блок УФО HELYX для обеззараживания стоков. Аналогично для достижения нормативов применимы орбционные фильтры HELYX. Вихревые сепараторы, накопительные резервуары, песколовки применяются как в составе цепочки проточных очистных сооружений, так и как отдельные ступени очистных сооружений других типов, в том числе и производственных стоков, а также для организации оборотных систем водоснабжения.
Устройство ливневой канализации
Практика эксплуатации очистных сооружений ливневой канализации показывает, что наиболее целесообразно использовать их с системой комплексной очистки ливневых вод, которая включает в себя такие компоненты, как пескоуловитель, нефтеуловитель, сорбционный фильтр. Система в таком составе позволяет использовать ее с максимальной эффективностью, обеспечив высокую степень очистки дождевых стоков на всем протяжении эксплуатации. Режим движения поверхностных сточных вод в очистных сооружениях — безнапорный. Такое технологическое решение позволяет:
Избежать использования насосного оборудования и затрат на электроэнергию; Достичь высокой надежности в связи с энергонезависимостью, простоты и удобства в эксплуатации; Избежать дополнительных затрат, поскольку не требуется постоянного присутствия персонала. Распределительный колодец выполняет распределительные функции путем подачи в очистные системы ливневой канализации расчетного количества сточных вод, причем в случае интенсивного потока, что происходит, например, во время проливного дождя, условно чистая вода поступает на обводную линию (байпас), а грязная направляется непосредственно в систему ливневой канализации. Применение этой конструкции позволяет значительно снизить стоимость ливневой канализации, цена которой значительно ниже стандартно применяемого оборудования для очистки сточных вод.
Пескоуловитель представляет собой емкость, в которой происходит осаждение нерастворимых частиц, содержащихся в воде, плотность которых не превышает 1500 кг/м3. Устанавливается при высоком содержании взвешенных веществ в сточных водах. Назначение установки — предотвратить попадание взвешенных веществ в нефтеуловитетель и безнапорный сорбционный фильтр, тем самым увеличить срок их эксплуатации без регенерации сорбента. Принцип действия пескоуловителя основан на методе гравитации, с помощью которой частицы, являющиеся более тяжелыми, чем сточная вода оседают на дно пескоуловителя. Собравшись на дне пескоуловителя различные частицы и примеси требуют удаления с помощью специальной ассенизаторской машины. Откачка производится через технический колодец для обслуживания.
Технические характеристики Пескоуловителя КТР ПО
| Расход, л/с | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| Диаметр, мм | DN | 1600 | 2000 | 2000 | 2000 | 2400 | 2400 | 2400 | 3000 | 3000 | 3000 | 3200 | 3200 |
| Длина, мм | L | 5000 | 4500 | 6200 | 7600 | 6100 | 7800 | 9700 | 8500 | 10000 | 11300 | 9000 | 9900 |
| Высота вход. трубы, мм | hвх | 1400 | 1600 | 1800 | 1750 | 2000 | 2000 | 2000 | 2600 | 2600 | 2600 | 2600 | 2600 |
| Высота вых. трубы, мм | hвых | 1350 | 1550 | 1750 | 1700 | 1900 | 1950 | 1950 | 2550 | 2550 | 2550 | 2550 | 2550 |
| Диаметр вход/выход трубы, мм | D | 160 | 200 | 200 | 250 | 250 | 315 | 315 | 315 | 315 | 400 | 400 | 400 |
Нефтеуловитель выполняет функции очистки поверхностных сточных вод механическим путем, с целью удаления содержащихся в них примесей, в составе которых продукты отходов нефти и масел, а также продукты сгорания топлива. Сточные воды самотеком поступают в устройство, где проходит несколько этапов очистки. Работа устройства осуществляется с применением технологии коалесценции. Последняя обеспечивает слияние в жидких стоках при соприкосновении разрозненных капель нефтепродуктов. Активизация данного процесса происходит благодаря использованию специально разработанных коалесцентных фильтров. Проходя именно через них, маленькие частицы задерживаются и сталкиваются друг с другом, сливаясь в единое целое. При этом частицы нефтепродуктов становятся значительно крупнее и поднимаются на поверхность. Таким образом, основной состав нефтепродуктов располагается наверху, откуда откачивается через технический колодец при помощи специальной ассенизаторской машины.
Технические характеристики Бензомаслоуловителя КТР БМО
| Расход, л/с | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| Диаметр, мм | DN | 1600 | 1600 | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 |
| Длина, мм | L | 2700 | 3500 | 3300 | 4000 | 4600 | 6000 | 5500 | 6000 | 6500 | 5300 | 5900 | 6400 |
| Высота вход. трубы, мм | hвх | 1390 | 1350 | 1750 | 1700 | 1700 | 1635 | 2135 | 2135 | 2135 | 2750 | 2750 | 2750 |
| Высота вых. трубы, мм | hвых | 1320 | 1280 | 1680 | 1630 | 1630 | 1565 | 2065 | 2065 | 2065 | 2680 | 2680 | 2680 |
| Диаметр вход/выход трубы, мм | D | 160 | 200 | 200 | 250 | 250 | 315 | 315 | 315 | 315 | 400 | 400 | 400 |
Сорбционный фильтр представляет собой цилиндрическую стеклопластиковую емкость с патрубками для поступления и отвода воды, назначением которой является обеспечение доочистки сточных вод в период всего времени эксплуатации очистных сооружений ливнево-поверхностных стоков. В данном фильтре использована динамическая адсорбция, т.е. процесс, при котором раствор адсорбента протекает через неподвижный слой сорбента. В качестве сорбента используется природный камень шунгит, активированный уголь и гидрофобный сорбент НЕС, что позволяет эксплуатировать очистные сооружения без замены сорбционной загрузки более 3-х лет; обеспечить высокую степень очистки на всем протяжении периода эксплуатации. Граница между использованным и свежим сорбентом не четкая. Срок службы сорбента определяется степенью очистки на выходе и зависит от уровня загрязнения взвешенными веществами, а также от концентрации нефтепродуктов на входе. После сорбционного фильтра степень очистки может составлять по взвешенным веществам — до 3 мг/л, по нефтепродуктам — до 0,05 мг/л. Системы без сорбционного фильтра применяются для очистки поверхностных сточных вод до норм сброса в городскую канализацию.
Технические характеристики Сорбционного фильтра КТР СФ
| Расход, л/с | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| Диаметр, мм | DN | 1600 | 1600 | 1800 | 1800 | 1800 | 2000 | 2000 | 2400 | 2400 | 2400 | 2500 | 2500 |
| Длина, мм | L | 2800 | 3800 | 4100 | 4900 | 5800 | 6200 | 7700 | 6500 | 8700 | 9600 | 9200 | 10400 |
| Высота вход. трубы, мм | hвх | 1390 | 1350 | 1550 | 1500 | 1500 | 1635 | 1635 | 2150 | 2150 | 2150 | 2050 | 2050 |
| Высота вых. трубы, мм | hвых | 1320 | 1280 | 1480 | 1430 | 1430 | 1565 | 1565 | 2070 | 2070 | 2070 | 1980 | 1980 |
| Диаметр вход/выход трубы, мм | D | 160 | 200 | 200 | 250 | 250 | 315 | 315 | 315 | 315 | 400 | 400 | 400 |
Контрольный колодец служит для удобства взятия проб на качество очищенной воды. В колодце установлен дисковый затвор, которым при необходимости перекрывается сброс очищенных сточных вод.
Система очистки поверхностных сточных вод КТР СБСФ без сорбционного фильтра
Система КТР СБСФ без сорбционного фильтра применяются для очистки поверхностных сточных вод до норм сброса в городскую канализацию. Система состоит из двух ступеней: пескоотделителя и нефтеуловителя.
Пескоуловитель представляет собой емкость, в которой происходит осаждение нерастворимых частиц, содержащихся в воде, плотность которых не превышает 1500 кг/м3. Устанавливается при высоком содержании взвешенных веществ в сточных водах. Назначение установки — предотвратить попадание взвешенных веществ в нефтеуловитетель и безнапорный сорбционный фильтр, тем самым увеличить срок их эксплуатации без регенерации сорбента. Принцип действия пескоуловителя основан на методе гравитации, с помощью которой частицы, являющиеся более тяжелыми, чем сточная вода оседают на дно пескоуловителя. Собравшись на дне пескоуловителя различные частицы и примеси требуют удаления с помощью специальной ассенизаторской машины. Откачка производится через технический колодец для обслуживания.
Нефтеуловитель выполняет функции очистки поверхностных сточных вод механическим путем, с целью удаления содержащихся в них примесей, в составе которых продукты отходов нефти и масел, а также продукты сгорания топлива. Сточные воды самотеком поступают в устройство, где проходит несколько этапов очистки. Работа устройства осуществляется с применением технологии коалесценции. Последняя обеспечивает слияние в жидких стоках при соприкосновении разрозненных капель нефтепродуктов. Активизация данного процесса происходит благодаря использованию специально разработанных коалесцентных фильтров. Проходя именно через них, маленькие частицы задерживаются и сталкиваются друг с другом, сливаясь в единое целое. При этом частицы нефтепродуктов становятся значительно крупнее и поднимаются на поверхность. Таким образом, основной состав нефтепродуктов располагается наверху, откуда откачивается через технический колодец при помощи специальной ассенизаторской машины.
Технические характеристики системы КТР СБСФ без сорбционного фильтра
| Расход, л/с | 3 | 6 | 8 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| Диаметр, мм | DN | 1600 | 1600 | 1600 | 2000 | 2000 | 2400 | 2400 | 2400 | 2400 | 2400 | 3000 | 3000 | 3000 | 3000 |
| Длина, мм | L | 2500 | 4500 | 5700 | 4700 | 8900 | 7300 | 8700 | 9200 | 10800 | 11300 | 8500 | 9600 | 10400 | 12100 |
| Высота вход. трубы, мм | hвх | 1400 | 1400 | 1400 | 1800 | 1800 | 2100 | 2100 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2500 |
| Высота вых. трубы, мм | hвых | 1300 | 1300 | 1300 | 1700 | 1700 | 2000 | 2000 | 1900 | 1900 | 1900 | 2400 | 2400 | 2400 | 2400 |
| Диаметр вход/выход трубы, мм | D | 110 | 110 | 160 | 160 | 160 | 200 | 250 | 315 | 315 | 315 | 400 | 400 | 400 | 400 |
Установка системы КТР ЛОК
Состав модулей Alta Rain и Alta Rain PRO
Ливневая канализация Alta Rain состоит из двух основных модулей:
- Модуль первичного отстойника и коалисцентного фильтра;
- Сорбционный фильтр.
Компановка модулей Alta Rain более сложная, так как расчитывается на обработку более больших объемов стока. Alta Rain PRO состоит из:
- Блок приемной камеры;
- Блок тонкослойного отстойника и коалисцентный фильтр;
- Блок сорбционного фильтра.
Еще одной особенностью продукции Alta Rain является уникальность конструктивного решения, благодаря которому основная стадия очистки производится на коалисцентном фильтре и в ламинарном отстойнике. При использовании такой технологии не требуются дополнительные расходные материалы, следовательно существенно снижаются эксплуатационные затраты.
Полностью энергонезависимый режим работы и отсутствие любой автоматики в станции Alta Rain исключает снижение эффективности очистки ливневых сточных вод при возникновении перебоев питания, а также требования к обслуживающему персоналу.
Модели систем очистки ливневых и талых сточных вод подземного размещения
| Модель | Произво- дитель- ность, л/с | Площадь водосбора (ориентир.) / Га | Габариты блоков, м | ||
| Блок очистки (ДхШхВ) | Сорбционный фильтр (ДхШхВ) | Насосная станция (ДхШхВ) | |||
| ПВО-СВ-1,5 | 1,5 | 0,125 | 2.7х1х2.5 | — | 1x1x2,4 |
| ПВО-СВ-1,5У | 0.7х0.7х1.5 | ||||
| ПВО-СВ-1,5Н | 3.4х1х2.5 | — | 1x1x3,35 | ||
| ПВО-СВ-1,5УН | 0.7х0.7х1.5 | ||||
| ПВО СВ-2,5 | 2,5 | 0,25 | 2.7×1.6×2.5 | — | 1x1x2,4 |
| ПВО-СВ-2,5У | 0.7х1х1.5 | ||||
| ПВО-СВ-2,5Н | 3.4×1.6×2.5 | — | 1x1x3,35 | ||
| ПВО-СВ-2,5УН | 0.7х1х1.5 | ||||
| ПВО-СВ-5 | 5 | 0,5 | 4×1.8×2.5 | — | 1×1.2×2,4 |
| ПВО-СВ-5У | 1.2×1.2×1.5 | ||||
| ПВО-СВ-5Н | 4,7×1,8×2,5 | — | 1×1.2×2,4 | ||
| ПВО-СВ-5УН | 1×1,2×3,35 | ||||
| ПВО-СВ-10 | 10 | 1,0 | 2х(4х1.8х2.5) | — | 1.2×1.2×2,4 |
| ПВО-СВ-10У | 2х(1.2х1.2х1.5) | ||||
| ПВО-СВ-10Н | 2х(4,7х1,8х2,5) | — | 1,2×1,2×3,35 | ||
| ПВО-СВ-10УН | 2х(1.2х1.2х1.5) | ||||
| ПВО-СВ-15 | 15 | 1,5 | 3х(4х1.8х2.5) | — | 1.2×1.5×2,4 |
| ПВО-СВ-15У | 3х(1.2×1.25×1.5) | ||||
| ПВО-СВ-15Н | 3х(4,7х1,8х2,5) | — | 1,2×1,5×3,35 | ||
| ПВО-СВ-15УН | 3х(1.2×1.25×1.5) | ||||
| ПВО-СВ-20 | 20 | 2,0 | 4х(4х1.8х2.5) | — | 1.2×1.8×2,4 |
| ПВО-СВ-20У | 4х(1.2х1.2х1.5) | ||||
| ПВО-СВ-20Н | 4х(4,7х1,8х2,5) | — | 1,2×1,8×3,35 | ||
| ПВО-СВ-20УН | 4х(1.2х1.2х1.5) | ||||
Обозначение моделей станций:
- У – с угольным фильтром.
- Н – с насосной станцией.
- УН – с угольным фильтром и насосной станцией.
Способы реализации ЛОС от нашей компании
Система ливневой канализации — сложная многосоставляющая инженерная установка, нуждающаяся в специализированной и качественной разработки квалифицированными инженерами. Ливневые очистные сооружения, называемые ЛОС, являются ключевой составляющей ливневой канализации, без которой невозможно обойтись на строительном объекте. Обращаясь к ООО «СтройКонтракт-5» как к поставщику таких ливневок и ЛОС, Вы получите долговечное оборудования высокого качества от Российского производителя.
Наша компания занимается разработкой, проектированием и непосредственным монтажом с 2008 года. За это время «СтройКонтракт-5» успешно реализовало проектные решения по установке ливневых очистных сооружений. Оборудование выполняется по новейшим технологиям и производится из прочных материалов. ЛОС уже эксплуатируются, а также могут в дальнейшем быть установлены, на таких предприятиях:
- заводы, изготавливающие продукцию различного назначения (самолетостроение, изготовление строительных смесей, производство пластиковых труб и т.д.);
- ледовый спортивный комплекс;
- мебельная фабрика и многие другие объекты.
Наша дорожит своей репутацией и доверием деловых партнеров, поэтому мы производим и поставляем только качественное оборудование. Все материалы и элементы конструкции ЛОС отвечает требованиям заказчика и нормам, установленным соответствующими органами. Используются экологически безопасные и износостойкие изделия.
Способы оформления заказа и определения стоимости оборудования
Получить консультацию или оформления заказа на систему очистки ливневых стоков от «СтройКонтракт — 5» можно несколькими способами:
- заполнить форму заявки на сайте компании ;
- позвонить по контактному номеру;
- отправить письмо на электронную почту .
Конструкция и принцип работы очистных сооружений ливневой канализации
Система очистки дождевых стоков это горизонтальный резервуар цилиндрической формы, разделенный внутренними перегородками на отсеки (камеры), в каждой камере производится очистка воды от определенных загрязняющих веществ. Перед очистной станцией устанавливается приемно-распределительный колодец.
- Первая ступень очистки — механическая. Для этого предусмотрены пескоотделители, в них происходит очистка поверхностных стоков от механических загрязнений — песок, грязь, пыль, листья, и различный мусор. Этот этап очистки производится в первой камере ливневой очистной установки;
- Вторая ступень — очистка сточных вод от нефтепродуктов (ГСМ, машинные масла). Производится в масло-бензоотделительной камере, оборудованной тонкослойными коалесцентными модулями;
- Третий этап — это доочистка в сорбционном отсеке, здесь происходит окончательная очистка поверхностных сточных вод от оставшихся нефтепродуктов и взвешенных веществ, для этого в третье камере установлены сорбционные фильтры с природным сорбирующим материалом
- Колодец для отбора проб — устанавливается на выходе из станции, и служит для взятия проб очищенной воды с целью определения качества очистки
Технические характеристики стеклопластиковой станций очистки ливневых сточных вод
| Наименование параметра | ОСЛВ 2 | ОСЛВ 5 | ОСЛВ 8 | ОСЛВ 10 | ОСЛВ 15 | ОСЛВ 20 | ОСЛВ 25 |
| Производительность, л/с (м³/час) | 2 (7,2) | 5 (18) | 8 (28,8) | 10 (36 | 15 (54) | 20 (72) | 25 (90) |
| Габаритные размеры станции, не более (Ø/Д), м | 1,5х6 | 1,9х7 | 1,9х9 | 2,4х9,1 | 2,4х12 | 3х12,8 | 3х14,7 |
| Вес станции в транспортном положении, т | 3 | 5 | 6 | 10 | 12 | 15 | 22 |
| Вес станции при максимальном наполнении, т | 18 | 31 | 40 | 62 | 72 | 110 | 144 |
