Шуруповерт намного практичнее обычной отвертки. Его можно использовать в любом месте, не прилагая особых усилий со стороны владельца. Плюс – экономия времени. Пока человек с помощью отвертки открутит 1 шуруп, электроинструмент справится с десятью! Зарядки для инструмента иногда ломаются: случается это из-за перепадов напряжения, истечения срока годности (от 2 до 5 лет), попадания на них воды или средств бытовой химии. Новое зарядное устройство стоит от 1 до 10 тысяч рублей в зависимости от модели инструмента. Можно ли сделать блок питания для шуруповерта 18в своими руками, чтобы агрегат работал от сети? Да, вам понадобятся элементарные знания в области электроники и практические советы. Смастерить блок питания для шуруповерта можно из энергосберегающей лампочки, компьютерного или автомобильного аккумулятора.

Аккумуляторный шуруповерт: разбираемся с конструкцией

Конструкционно беспроводной шуруповерт состоит из следующих элементов:

Шуруповерт с блоком питания станет незаменимым помощником домовладельца. Пока отвертка открутит один шуруп, электроинструмент справится с десятью

  • мотора;
  • батареи;
  • пусковой клавиши;
  • регулятора;
  • редуктора;
  • рычага, который меняет направление движения устройства;
  • зарядки.

Зачем переделывать беспроводное устройство в проводное? Батареи внутри агрегата служат ограниченное количество времени (около года при постоянной эксплуатации). Менять аккумуляторы – мероприятие дорогостоящее (одна батарея обойдется минимум в тысячу рублей и не факт, что проработает долго).

Уже через 3-4 месяца использования батарейка начинает быстро «садиться». Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.

Подготовка, материалы и инструменты

Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.

Инструмент:

  • Резак или нож;
  • Пассатижи;
  • Паяльник.

Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.

Материалы:

  • Изолента — куда без неё;
  • Провод — под такой ток достаточно 0,5 мм2;
  • Капля припоя (если вообще будете паять, можно зажимать).

Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.

Блок питания для шуруповерта: подготовка к переделке

Опытные ремонтники советуют поместить блок питания для шуруповерта внутрь изделия. Так на него не будут попадать пыль, грязь, жидкости, значит, элемент прослужит дольше. На данном этапе нужно вскрыть разборный корпус. Для открытия возьмите перочинный ножик и пройдитесь по шву.

Открыть корпус шуруповерта для монтажа блока питания поможет ножик. Пройдитесь им по соединительным швам, чтобы ослабить крепления

Зачем производится вскрытие:

  • чтобы понять, куда поместить блок питания;
  • узнать, с каким напряжением предстоит работать (внутри имеется маркировка, обычно 12-18 вольт);
  • определить способ установки.

На что обратить внимание:

  • Габариты. Идеально, когда готовый блок питания помещается в пластиковом корпусе от штатной батареи. Никаких проблем в процессе работы шуруповертом.
  • Предел по току. Если данный параметр не учитывать, то должного крутящего момента не добиться. Уточнить значение можно по паспорту шуруповерта. При отсутствии оного – по батарее, которым он комплектовался. Как правило, ток выбирается примерно в 1,6 (±0,2) раза больший, чем емкость (в А/ч) аккумулятора.
  • Выходное напряжение. Стоит учесть, что при подключении нагрузки у некоторых блоков питания оно может падать на 1 – 2 В. Для использования эл/инструмента непринципиально, но знать следует.
  • Тип БП. По оценке специалистов и мастеров-практиков, лучший вариант блока питания для шуруповерта – импульсный. Отсутствие силового трансформатора в схеме снижает вес изделия и уменьшает его габариты. Это самые компактные из всех БП.

Приобретя блок, останется лишь переделать «бокс», в котором помещалась АКБ. Это единственное, что сделать своими руками может даже дилетант.

  1. Первое. Высверлить в пластике отверстие (проще простого), завести внутрь корпуса провод (шнур) питания и присоединить (припаять) к выводам БП. Самый оптимальный вариант.
  2. Второе. В проводнике «+» установить п/п диод соответствующей мощности, катод которого – в сторону эл/двигателя шуруповерта.

Тем, кто имеет навыки работы с паяльником и мультиметром, «народные умельцы» предлагают столько схем, что выбрать что-либо подходящее не составит труда. Вот лишь некоторые из всего списка, который нетрудно составить:

  • Блоки питания универсальные.
  • На основе двух- и трехполюсных резисторов.
  • Импульсные.
  • С фильтрами.
  • Блоки со схемой усиления и ряд других.

Что в подавляющем большинстве у них общего? Кроме импульсных модификаций – понижающий трансформатор, так как речь идет о вторичном (питающем для шуруповерта) напряжении номиналом 18 В. В этом и главная сложность. Подобрать Тр можно, но, к сожалению, на схемах указываются не все параметры радиодеталей. Если обозначена величина сопротивления, то не указана мощность; не все типы полупроводников обозначены и тому подобное. Да и по трансформатору информации практически никакой – сечение проводов, количество витков и так далее. Следовательно, расчеты придется делать самому.

Но даже трансформатор можно изготовить своими руками, при умении и желании. Например, взять его от блока питания старого ПК. Главное, чтобы соответствовал основным требованиям, указанным выше. В зависимости от модификации компьютера могут быть некоторые отличия. Можно использовать и часть схемы диммера светодиодной лампы. Имеются и другие варианты.

Но все это – время + опыт самостоятельного конструирования + теоретические знания. Вот и получается, что приобрести блок питания и/или переделать его, приспособив к работе с шуруповертом, гораздо проще и быстрее. Все другие варианты для человека, который с электрикой/электроникой на «Вы», вряд ли приемлемы, даже если есть схема и ее описание. Ведь придется еще и «травить» плату для размещения всех радиодеталей – многие ли знают, как это делать?

В продаже имеются готовые БП (импульсные) на 18 В, именно для шуруповертов. Их цена невысокая – от 846 рублей. Кто не уверен, что сможет своими руками собрать блок питания, стоит учесть.

Остается добавить, что решение о переходе на питание от БП имеет существенный недостаток – «привязка» к розетке. Но насколько это актуально для бытового шуруповерта? А преимуществ хватает – стабильность крутящего момента, возможность вдохнуть «вторую жизнь» в инструмент, к которому невозможно найти аккумуляторы, и никакого ухода за источником питания. А из чего его можно сделать, какие есть варианты, рассказано довольно подробно.

Решение за вами, уважаемый читатель!

Блок питания 12-18 вольт из энергосберегающей лампочки

Энергосберегающая светодиодная лампочка, детали от которой подойдут для создания блока питания, состоит:

  • из трубки с инертным газом внутри. Трубка обработала люминофором;
  • корпуса из пластика;
  • электроплаты;
  • предохранителя;
  • части, где размещаются провода;
  • цоколя, благодаря которому лампочка соединяется с электрическим источником.

Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.

Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым

Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.

Соблюдайте полярность, для этого изучите маркировку проводов. Для соединения нужна паяльная лампа. Обновленный цоколь вместе с корпусом лампочки помещают внутрь шуруповерта, туда, где ранее располагалась батарейка. Затем корпус устройства собирают. Чтобы инструмент был прочным, стыковочные швы промазывают суперклеем.

Преобразование

Переделывать начинают с пайки. Выходы блока питания надежно фиксируются припоем на контактах зарядного отсека. Создать надежное соединение между медью проволоки и латунью контактов трудно. Чтобы повысить силу и надежность сцепления, поверхности обрабатывают специальной кислотой

Так как блок питания выдает постоянное напряжение, важно соблюдать полярность

Токоподводящий кабель подводится к блоку питания внутри зарядного устройства через аккуратно проделанное отверстие и защищается от перегиба специальной демпфирующей насадкой. Внутри корпуса кабель и преобразователь напряжения желательно надежно зафиксировать. Подойдет клей, образующий вязкие, не боящиеся тряски и ударов соединения. Можно также использовать уплотняющие элементы. При таком крепеже лучше создать точечные подложки, не закрывающие площадь поверхности блока питания и не препятствующие отводу тепла.

Если позволяет конструкция шуруповерта, можно изъять из корпуса блока питания начинку и смонтировать прямо внутри. Это обеспечит наилучшие условия теплообмена для греющейся в процессе работы техники.

Предложенный способ преобразования аккумуляторного шуруповерта в сетевой прост и по плечу любому, кто хоть раз мастерил фонарик или подобный простой электроприбор. Это вдохнет новую жизнь в немало послуживший прибор, позволив использовать его даже без отслужившей батареи.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Из машинного и компьютерного аккумуляторов

Автомобильный аккумулятор советуют использовать в крайних случаях. Он не слишком мощный для работы шуруповерта, поэтому устройство будет функционировать медленно. Автоаккумулятор имеет провода, которые подключают к зажимам внутри шуруповерта. Почему этот способ не самый удобный?

Автомобильный аккумулятор не способен похвастать скромными размерами, он раз в 5 больше самого инструмента, эксплуатировать его неудобно и тяжело, придется переносить туда, где необходим электроинструмент.

Компьютерные блоки питания снабжены вентиляторами и кнопками экстренного выключения, работающими по принципу УЗО. В случае короткого замыкания сети шуруповерт будет спасен от преждевременного выхода из строя.

Все блоки питания от компьютеров снабжены УЗО. Устройство в будущем способно защитить шуруповерт от преждевременного выхода из строя

Использовать компьютерный агрегат можно по принципу автоаккумулятора или во встроенном в корпус электрошуруповерта виде. В последнем случае придется разобрать блок питания, извлекать трансформатор, припаять к нему сетевой шнур, установить систему в корпус шуруповерта.

Варианты источника питания

Любой шуруповерт требует гораздо меньше напряжения, чем выдает обычная розетка. Поэтому для подпитки обязательно понадобится специальный преобразователь, на выходе которого получится необходимый вольтаж. Все источники питания делятся на две большие группы: импульсные и трансформаторные. Рассмотрим каждую из них в отдельности.

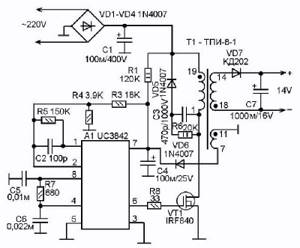

Импульсный

Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а потом преобразуются в специальный импульсный сигнал

При этом важно добиться стабильного напряжения. В этом может помочь трансформаторная обмотка или резисторы

Импульсные источники питания достаточно эффективны и могут быть использованы в разных условиях. При этом они имеют высокий уровень защиты от короткого замыкания и подобных эффектов. Однако по мощности импульсные системы явно проигрывают трансформаторным. К тому же подобные блоки очень капризны к входному напряжению. Если оно ниже установленного, то элемент может попросту не работать.

К минусам также относят сложность ремонтных работ в случае неисправности.

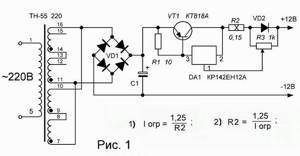

Трансформаторный

Более распространенные блоки питания, которые доказали свою надежность и эффективность во многих сферах. Состоит прибор из понижающего трансформатора и выпрямителя, через который проходит пониженное напряжение. Выпрямители могут быть разными, в зависимости от количества используемых диодов.

Такие элементы просты в изготовлении, дешевы и надежны. Поэтому зачастую именно им отдается предпочтение. Они обеспечивают стабильное напряжение без помех с большой максимальной мощностью. Но есть и несколько недостатков. Главный недостаток заключается в громоздкости, при гораздо меньшем КПД, чем у импульсных источников. Этот факт требует подбирать для шуруповерта блок питания с мощностью большей, чем необходимо инструменту. Так как часть мощностей будет уходить на побочные процессы.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

  • каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
  • если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
  • обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
  • снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
  • все провода должны быть надежно припаяны.

Обновление от 28.12.2019

Блок питания очень мощный, вполне справляется с долгим сверлением. В реализации без ОС по напряжению, блок может быть подключенным к сети хоть целые сутки — нагрева нет.

Однако в процессе эксплуатации на объекте выявился существенный недостаток: при заклинивании вала двигателя могут перегорать силовые ключи. У меня всегда вылетал «минусовой» транзистор (нижний по схеме), а второй оставался целым.

Так как заклинивание вала эквивалентно короткому замыканию на выходе БП, нужно принять меры, устраняющие это явление. Посмотрим на работу аккумуляторного инструмента — за счет «мягкой» вольт-амперной характеристики (ВАХ) батареи, при слишком больших нагрузках и заклинивании просаживается напряжение, в следствии чего уменьшается и ток.

Опытов еще не проводил, но считаю полезными меры по «смягчению» ВАХ: 1. Вторичную обмотку силового трансформатора нужно мотать «кучнее», без разнесения по всему кольцу. 2. Номинальное напряжение на выходе (под нагрузкой лампы 30 Вт, например) снизить на несколько вольт путем уменьшения числа витков вторички. То есть если шуруповерт на 14,4 В, то подобрать напряжение на выходе БП 9-10. Вполне возможна просадка мощности вращения после таких манипуляций, тут следует найти оптимальный вариант.

Делать защиту в «горячей» части блока считаю неактуальным, ибо при больших нагрузках защита будет часто срабатывать и потеряется удобство в работе. Все-таки меры по «смягчению» ВАХ мне кажутся более приемлемыми.

Будет очень интересно узнать ваш опыт, если будете собирать схему и пытаться сделать «мягким» заклинивание вала. Контакты в подвале сайта.

Оцените публикацию:

  • Currently 4.29

Оценка: 4.3 (34 голосов)

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Порядок действий:

  1. Раскрыть корпус аккумулятора.

    Необходимо открыть корпус аккумулятора

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  3. Собрать аккумулятор, закрыв крышку корпуса.
  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

    Необходимо снять с инструмента верхнюю крышку

  2. Найти контакты, через которые подаётся питание на двигатель.

    Контакты питания

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

  5. Собрать шуруповёрт.

    Остаётся закрыть корпус шуруповёрта

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
